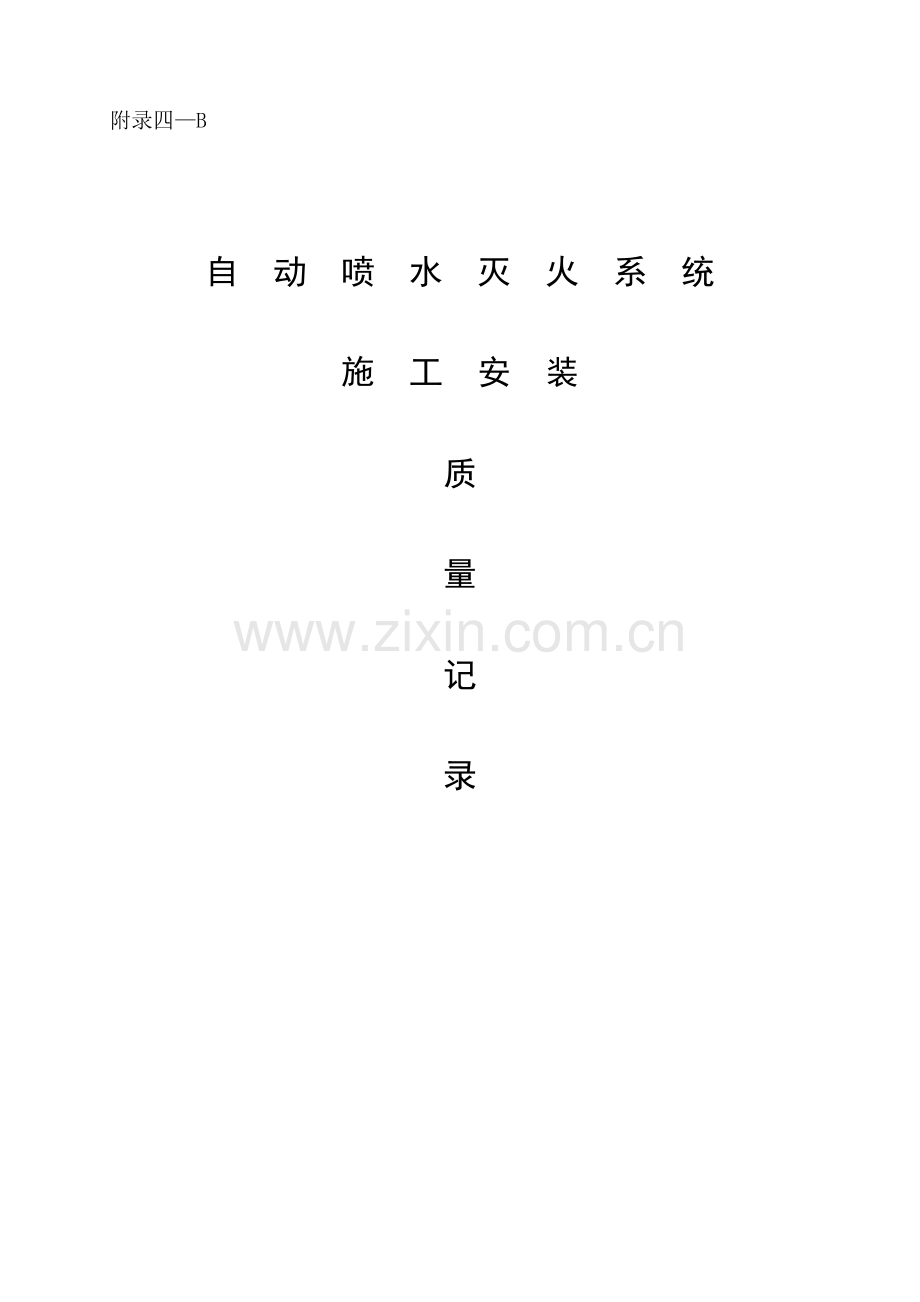

自 动 喷 水 灭 火 系 统

施 工 安 装

质

量

记

录

目 录
序号
资 料 名 称
编号
页数
1
自动喷水灭火系统质量保证资料核查表
B-1

2
图纸会审记录
1

3
设计变更明细表
2

4
技术交底记录
3

5
施工技术核定单
4

6
施工组织设计（方案）
5

7
开工报告
6

8
设备材料相关证件汇总表
7

9
设备开箱检查记录
8

10
材料检查记录
9

11
自动喷水灭火系统喷头抽样检查实验记录
B-2

12
自动喷水灭火系统报警阀组检查实验记录
B-3

13
自动喷水灭火系统阀门抽样检查实验记录
B-4

14
自动喷水灭火系统管道安装检查记录
B-5

15
自动喷水灭火系统管道支架制作安装检查记录
B-6

16
自动喷水灭火系统管道试压记录
B-7

17
自动喷水灭火系统管道冲洗记录
B-8

18
自动喷水灭火系统管道防腐记录
B-9

19
自动喷水灭火系统管道保温记录
B-10

20
自动喷水灭火系统管道隐蔽验收记录
B-11

21
消防配电线路敷设检查记录
10

22
消防配电线路隐蔽验收记录
11

23
自动喷水灭火系统水源设施安装检查记录
B-12

24
自动喷水灭火系统水泵安装检查记录
B-13

25
自动喷水灭火系统稳压装置安装检查记录
B-14

序号
资 料 名 称
编号
页数
26
自动喷水灭火系统水泵接合器安装检查记录
B-15

27
自动喷水灭火系统报警阀组安装检查记录
B-16

28
自动喷水灭火系统水流指示器安装检查记录
B-17

29
自动喷水灭火系统喷头安装检查记录
B-18

30
自动喷水灭火系统末端试水装置安装检查记录
B-19

31
自动喷水灭火系统充气装置安装检查记录
B-20

32
自动喷水灭火系统水泵实验记录
B-21

33
自动喷水灭火系统稳压装置实验记录
B-22

34
自动喷水灭火系统末端试水装置放水实验记录
B-23

35
自动喷水灭火系统报警阀组动作实验记录
B-24

36
自动喷水灭火系统联动实验记录
B-25

37
自动喷水灭火系统调试报告
B-26

38
自动喷水灭火系统自检报告
B-27

39
竣工报告
12

40
设备移交清单
13

自动喷水灭火系统质量保证资料核查表 编号：B-1
工程名称
供电公司人民路20号
建设单位
泰州市供电公司
施工单位
江苏中恒通信系统工程有限公司
核查日期
2023年9月6日
类别
项 目
份数
核 查 情 况
前期
图纸会审、技术交底记录

设计变更、技术核定单

施工组织设计（方案）

开工报告

出厂检查
设备（材料）相关证件汇总表

设备（材料）检查记录

隐蔽验收记录
管道隐蔽验收记录

消防配电线路隐蔽验收记录

安装检查实验
记录
各类安装检查记录

各类测试、实验记录

调试报告

自检报告

竣工报告

设备移交清单

其他

核查意见：
自动喷水灭火系统质量保证资料核查合格。

技术负责人

质 检 员

第 册第 页

自动喷水灭火系统 图纸会审记录 编号：1
工程名称
泰兴市0511工程消防工程
建设单位
泰兴市人民防空办公室
设计单位
江苏省第二建筑设计研究院
施工单位
江苏中恒通信系统工程有限公司
会审地点
泰 兴 市　新　区
会审日期
2023年3日7日
会审主题
消　防　各　系　统
图纸会审内容
1）、在地下一层自动喷水灭火系统平面图（给排水－06）中，与消防系统展开图（给排水－11）相应发现，水喷淋系统图中显示三只信号闸阀，而平面图中只显示二只，另一只安装何处。
2）、为了便于消火栓栓口的检查与维修之用，每个消火栓箱旁，距离地面1.5米处，是否需增长DN65蝶阀（检修阀）一只。
3）、因该人防具有报警联动功能，消火栓平面图（给排水－06）与施工图（改）（电气－8）火灾报警平面图中，消火栓箱内在原有的四只报警按钮基础上，应相应增长四只消火栓报警按钮与其联动。
4）、消火栓平面图（给排水－06）与消防系统展开图（给排水－11）中，消火栓系统图内的消火栓箱个数与平面图内不符，平面图内为7只，系统图为8只，第23室内是否缺少一只SN65消火栓。
5）、依据自动喷水灭火系统施工及验收规范（GB50261-2023）报警阀组安装的5－3－2规定,需在报警阀组上端，增长系统调试、检测消防水泵启动运营实验装置一套。（具体安装见附图）
6）、根据给排水系统设计说明（给排水－01）中，第二条设计范围所注释的，关于电站、空调、文印档案资料及计算机等重要通讯要素房间内气体灭火系统不在该设计范围内，该部分由甲方另行委托有资质的专业厂家设计、安装。我公司有该方面设计资质，是否需我公司深化设计。
议

定

事

项

设 计 单 位 代 表

建设(监理)单位代表

施 工 单 位 代 表

注：设计修改应由设计单位另发变更告知单。表内不够填写时，可附后。
第 册第 页

水喷淋、消火栓系统 设计变更明细表 编号：2
序号
设计变更
告知单号
页数
变 更 内 容 （简述）
审批情况

技术
负责人

质检员

填报
日期
年 月 日
注：后附设计变更告知单 份
第 册 第 页
水喷淋、消火栓系统 技术交底记录 编号：3
工 程 名 称
供电公司人民路20号
建 设 单 位
泰州市供电公司
分项工程名称
水喷淋、消火栓系统
施 工 单 位
江苏中恒通信系统工程有限公司
技

术

交

底

内

容

参与人员

技术负责人

交 底 人

记 录 人

交底日期
年 月 日
第 册第 页

水喷淋系统 施工技术核定单 编号：4
工程名称
供电公司人民路20号
建设单位
泰州市供电公司
设计单位
南京市消防工程有限公司
施工单位
江苏中恒通信系统工程有限公司
需核定的技术问题
二层E－H～2－12轴线通道部分防火分区改变喷淋管道移位等
内

容

说

明
（1）、二层E－H～2－12轴线三处通道防火分区改变，原设计水喷淋管道需按规范规定进行调整，具体调整方案见竣工图；
（2）、A－B～21－24轴线一、二层店铺因买重规定，取消部分楼梯，原设计一层水喷淋管道需按规范规定进行调整，二层需增长喷头才干满足规范规定，具体见竣工图。
（3）、A－B～32－38轴线一、二层店铺取消楼梯，自动喷水灭火系统按设计院修改图进行施工。
（4）、一、二层原设计标高管道中心标高具楼板顶面为0.20米，上喷喷头无法安装，现将A－B～32－38轴线一、二层大厅、二层A－N～20－31轴线上海世纪联华等部分的水喷淋管道下移0.15米，以便上喷喷头安装。
项目经理

技术负责人

施 工 员

填报日期
2023年 9 月 日
反

馈

意

见

设计单位

建设(监理)单 位

技 术
负 责 人

核定日期
年 月 日
第 册第 页

施工组织设计（方案） 编号：5
工程名称
供电公司人民路20号
建设单位
泰州市供电公司
设计单位
南京市消防工程有限公司
施工单位
江苏中恒通信系统工程有限公司
施工组织设计（方案）：

批准人

审核人

编制人

编制日期
年 月 日
注：如本页不够填写，可附后。
第 册第 页
开工报告 编号：6
工程名称
供电公司人民路20号
协议编号

建设单位
泰州市供电公司
工程造价
叁佰柒拾万元
设计单位
南京市消防工程有限公司
计划工期

施工单位
江苏中恒通信系统工程有限公司
开工日期
年 月 日

工程内容

序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、技术交底情况

2
施工组织设计（方案）批准交底情况

3
施工图预算编制情况

4
物资供应、设备材料贯彻情况

5
三通一平、土建条件情况

6
施工机械设备贯彻情况

7
劳动力贯彻情况

8
安全技术措施贯彻情况

9

10

备注

建设(监理)单位：（章）

代表： 年 月 日

施工单位：（章）

代表： 年 月 日
第 册第 页
水喷淋、消火栓系统 设备、材料相关证件汇总表 编号：7
工程名称
供电公司人民路20号
建设单位
泰州市供电公司
设计单位
南京市消防工程有限公司
施工单位
江苏中恒通信系统工程有限公司
序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
重要证件及编号
认可证
合格证
备案证
其他
1
消防稳压给水设备
XQB-W-5-20
套
1
博山中联水泵制造有限公司

2
气压罐
SQL1000×0.6
台
1
博山中联水泵制造有限公司

3
稳压泵
KQL65/125-3/2
台
2
博山中联水泵制造有限公司

4
喷淋稳压给水设备
XQB-W-1-20
套
1
博山中联水泵制造有限公司

5
气压罐
SQL1000×0.8
台
1
博山中联水泵制造有限公司

6
稳压泵
KQL40/125-1.1/2
台
2
博山中联水泵制造有限公司

7
喷淋泵
XBD9.2/20-100×5
台
2
博山中联水泵制造有限公司

8
消火栓泵
XBD8.2/20-100/2
台
2
博山中联水泵制造有限公司

9
自吸泵
80ZX35-13
台
1
博山中联水泵制造有限公司

10
湿式报警阀
ZSZ-150
套
1
哈尔滨川合消防有限公司

11
水流指示器
ZSJZ80～150
支
10

12
玻璃球喷头
680C
支
528

13
水力控制浮球阀
DN25
个
1

序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
重要证件及编号
认可证
合格证
备案证
其他
10
缓闭止回阀
300×DN150
个
4

11
水泵结合器
DN100
套
1

12
不锈钢水箱
18T
座
1

13
室内消火栓
DN65
套
14

14
室内减压消火栓
DN65
套
28

15
实验用消火栓
DN65
套
2

技术负责人

质 检 员

填报日期
2023年9月6日
注：各种证件整理附后。 第 册第 页

设备开箱检查记录 编号：8
工程名称
供电公司人民路20号
协议编号

建设单位
泰州市供电公司
设备名称

生产厂商

箱体编号

供货单位
南京市消防工程有限公司
开箱日期
年 月 日
设

备

检

查

情

况

1.包装情况：

2.设备外观：

3.零 部 件：

4.其 他：

相关
文
件
检
查
情
况

1.装箱单： 份 张 5.认可证： 份 张

2.合格证： 份 张 6.检测报告： 份 张

3.说明书： 份 张 7.备案证： 份 张

4.设备图： 份 张 8.其 他： 份 张

存在问题及解决情况

建设（监理）单位代表

供货单位代 表

技术负责人

质 检 员

第 册第 页

水喷淋灭火系统 材料检查记录 编号：9
工程名称
供电公司人民路20号
建设单位
泰州市供电公司
施工单位
江苏中恒通信系统工程有限公司
检查日期
年 月 日
序号
材料名称
规 格
型 号
生产厂商
单位
数
量
合格证
其他资料
结论
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

存在问题及解决：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统喷头抽样检查实验记录 编号:B-2
工程名称
凤凰花园南区地下车库
喷头总数
1200只
建设单位
日照德瑞房地产有限公司
抽 样 比
10％
施工单位
日照市海洋消防工程有限公司
实验日期

序号
喷头名称
规格型号
生 产 厂 商
工作压力MPa
实验压力MPa
实验时间min
结论
1
上喷
DN15/68°
浙江快达消防设备公司
1.6
3.0
3
合格

实验方法及标准

《自动喷水灭火系统施工及验收规范》

实验通过及问题解决：
分别对所实验喷头注水，缓慢升压至3.0Mpa，保持压力3分钟，实验喷头不变形，不漏水，自动喷水灭火系统喷头抽样检查合格。

建设(监理) 单 位

代 表：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统报警阀组检查实验记录 编号:B-3
工程名称
凤凰花园南区地下车库
建设单位
日照德瑞房地产有限公司
施工单位
日照市海洋消防工程公司
生产厂商
浙江快达消防设备公司
实验介质
水
实验日期
年 月 日
序号
阀组名称
规 格
型 号
外观检查
工作压力MPa
实验时间min
实验压力MPa
压降
MPa
结论
1
湿式报警阀
DN150
无磨损
1.6
30
2.4
0
合格

实验方法及标准

《自动喷水灭火系统施工及验收规范》 GB50261-2023

实验通过及问题解决：
对湿式报警阀注水，缓慢升压至1.6Mpa，保持压力30分钟，湿式报警阀不变形，不漏水，自动喷水灭火系统报警阀检查合格。

建设(监理) 单 位

代 表：
技术负责人

质 检 员

第 册第 页

自动喷水灭火系统阀门抽样检查实验记录 编号:B-4
工程名称
供电公司人民路20号
阀门总数

建设单位
泰州市供电公司
抽 样 比
1％
施工单位
江苏中恒通信系统工程有限公司
实验日期
2023年6月20日
序号
阀门名称
规格型号
生 产 厂 商
工作
压力(MPa)
强 度 试 验
严 密 性 试 验
压力(MPa)
时间(min)
压降(MPa)
结论
压力(MPa)
时间(min)
结论
1
闸阀
DN150
天津市开源第三阀门有公司
1.0
1.6
3
0
合格
1.0
12
合格
2
闸阀
DN150
天津市开源第三阀门有公司
1.0
1.6
3
0
合格
1.0
12
合格
3
信号阀
DN150
天津市开源第三阀门有公司
1.0
1.6
3
0
合格
1.0
12
合格
4
信号阀
DN100
天津市开源第三阀门有公司
1.0
1.6
3
0
合格
1.0
12
合格

实验通过及问题解决：
分别对阀门进行注水，缓慢加压至1.6Mpa，保持压力3分钟，压力降都为0Mpa，阀门强度实验合格；强度实验后降压至1.0Mpa，保持压力12小时，不掉压，阀门严密性实验合格。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

第 册第 页
自动喷水灭火系统管道安装检查记录 编号:B-5
工程名称
凤凰花园南区地下车库
建设单位
日照德瑞房地产有限公司
设计单位
日照中豪建筑设计有限公司
施工单位
日照市海洋消防工程有限公司
安装日期
年 月 日
检查日期
年 月 日
管道编号
起 … 终
全 长
(m)
管 径
(mm)
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方 式
表 面
处 理
变 径
处 理
1
泵房至地下二层
末端水

DN150
至DN25
镀锌钢管
镀锌完好无磨损
卡箍、丝扣
调和漆
两遍
成品配件
3‰
合格
2
泵房至地下一层
末端水

DN150
至DN25
镀锌钢管
镀锌完好无磨损
卡箍、丝扣
调和漆
两遍
成品配件
3‰
合格

存在问题及解决：
未发现问题
技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统管道支架制作安装检查记录 编号:B-6
工程名称
凤凰花园南区地下车库
建设单位
日照德瑞房地产有限公司
设计单位
日照中豪建筑设计有限公司
施工单位
日照市海洋消防工程有限公司
安装日期
年 月 日
检查日期
年 月 日
施工依据
GB50261－96《自动喷水灭火系统施工及验收规范》2023年版
制

作
简图（并说明规定）
直径大于DN50
50*50*5角铁
字型支架

制

作
简图（并说明规定）

直径小于DN50
40*40*4角铁
焊接规定
焊接质量规定
加强高度（mm）（附图或标注）
角铁搭接面满焊，无夹渣现象、气孔现象。

备 注
支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
泵房至地下二层末端泄水
650
650
40
40
泵房至地下二层末端泄水
420
420
28
28

存在问题及解决：

无
技术负责人

质 检 员

施 工 员

第 册第 页

自动喷水灭火系统管道支架制作安装检查记录 编号:B-6
工程名称
万平社区34#住宅楼
建设单位
石臼街道万平社区居委
设计单位
日照市建筑设计研究院有限公司
施工单位
日照市海洋消防工程有限公司
安装日期

检查日期

施工依据
GB50261－96《自动喷水灭火系统施工及验收规范》2023年版
制

作
简图（并说明规定）
直径大于DN50
50*50*5角铁
字型支架

制

作
简图（并说明规定）
焊接规定
焊接质量规定
加强高度（mm）（附图或标注）

规定角钢成90°角，焊接成鱼尾状。

备 注
支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
一层

二层

三层

四层

五层

六层

七层

八层

存在问题及解决：
架空层至九层自动喷水灭火系统管道支架制作安装自检合格。
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道试压记录 编号:B-7
工程名称
供电公司人民路20号
建设单位
泰州市供电公司
施工单位
江苏中恒通信系统工程有限公司
实验日期
2023年8月18日至8月31日
管道
编号
管径
材质
工作压力MPa
强度实验
严密性实验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
一层
65～25
镀锌钢管
1.0
水
1.4
30
0.02
合格
水
1.0
24
合格
二层
150～25
镀锌钢管
1.0
水
1.4
30
0.01
合格
水
1.0
24
合格
三层
150～25
镀锌钢管
1.0
水
1.4
30
0.01
合格
水
1.0
24
合格
四层
150～25
镀锌钢管
1.0
水
1.4
30
0.02
合格
水
1.0
24
合格
五层
100～25
镀锌钢管
1.0
水
1.4
30
0.01
合格
水
1.0
24
合格
六层
100～25
镀锌钢管
1.0
水
1.4
30
0.01
合格
水
1.0
24
合格
七层
100～25
镀锌钢管
1.0
水
1.4
30
0.01
合格
水
1.0
24
合格
八层
100～25
镀锌钢管
1.0
水
1.4
30
0.01
合格
水
1.0
24
合格
九层
100～25
镀锌钢管
1.0
水
1.4
30
0.02
合格
水
1.0
24
合格
架空层
150～25
镀锌钢管
1.0
水
1.4
30
0.01
合格
水
1.0
24
合格
实验通过及问题解决：
分别对各层水喷淋管道进行注水，排净管网内空气后，缓慢升压至1.4 MPa，连续30min，管网内无泄漏、无变形，且压力降不大于0.05 MPa，水喷淋管道强度实验合格。水压强度实验合格后，将压力降至1.0 MPa保持24h，没有泄漏，水喷淋管道严密性实验合格。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道冲洗记录 编号:B-8
工程名称
供电公司人民路20号
建设单位
泰州市供电公司
施工单位
江苏中恒通信系统工程有限公司
冲洗日期
2023年8月 18日至8月30
管道编号
管径
(MM)
材质
工作压力(MPa)
冲 洗
结 论
介质
压力(MPa)
流量(L/s)
流速
(m/s)
次数
一层
65～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
二层
150～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
三层
150～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
四层
150～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
五层
100～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
六层
100～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
七层
100～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
八层
100～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
九层
100～25
镀锌钢管
1.0
水
0.8
20
3
3
合格
架空层
150～25
镀锌钢管
1.0
水
0.8
20
3
3
合格

实验通过及问题解决：
分别对各层水喷淋管道进行冲洗，冲洗了三遍后，出水口的颜色、透明度与入水口的颜色、透明度基本一致，管网冲洗结束后，排净管网内的水。水喷淋灭火系统管道冲洗合格。
建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
自动喷水灭火系统管道防腐记录 编号:B-9
工程名称

天 气
晴
建设单位

湿 度
/
设计单位

温 度
25－32C°
施工单位
江苏中恒通信系统工程有限公司
施工日期
2023年8 月12～ 28日
防腐方法：
管道安装结束后，先将管口麻丝清理干净，刷一遍防锈漆，过24小时后，再刷一遍防锈漆，完毕防腐工作。

管道编号
遍数
使用材料
颜色
每遍间隔时间
（h）
干 燥
方 法
备 注
名 称
配比与规 格
一层
2
防锈漆
/
红色
24
自然收干

二层
2
防锈漆
/
红色
24
自然收干

三层
2
防锈漆
/
红色
24
自然收干

四层
2
防锈漆
/
红色
24
自然收干

五层
2
防锈漆
/
红色
24
自然收干

六层
2
防锈漆
/
红色
24
自然收干

七层
2
防锈漆
/
红色
24
自然收干

八层
2
防锈漆
/
红色
24
自然收干

九层
2
防锈漆
/
红色
24
自然收干

架空层
2
防锈漆
/
红色
24
自然收干

存在问题及解决：
架空层至九层自动喷水灭火系统管道防腐自检合格。
技术负责人

质 检 员

施 工 员
