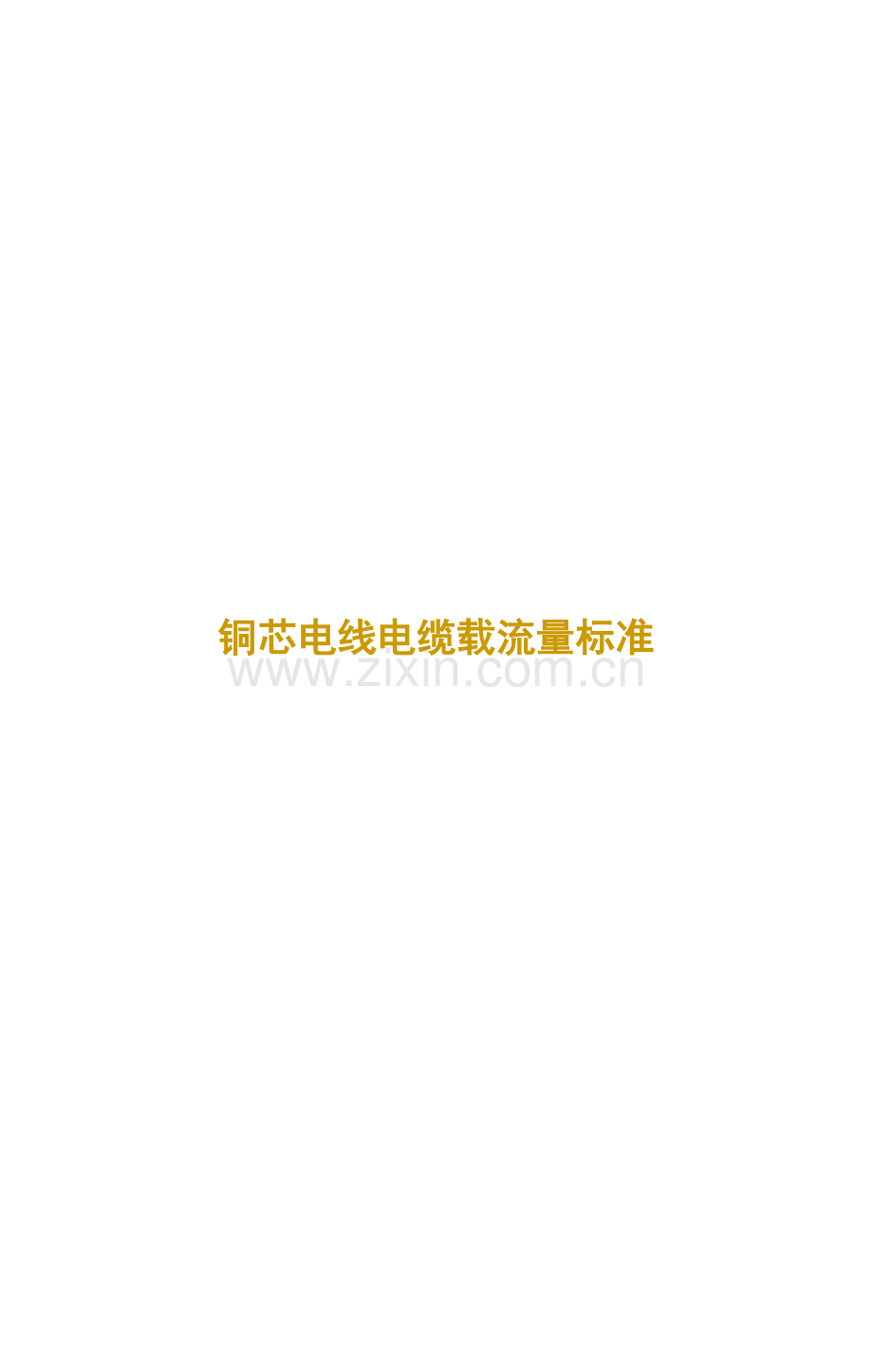

1、国际铜业协会(中国)全国建筑物电气装置标准化技术委员会铜芯电线电缆载流量标准前 言本标准译自国际电工委员会建筑物电气装置第五部分的第523节载流量,标准号为 IEC 60364-5-523 1983年。改革开放以后,公共事业和住宅建设发展迅速,家用电气设备和其它用电设备日渐增多。但不可忽视的是在每年发生的火灾中,电气火灾也呈上升趋势。在短短的几年中,电气火灾比例增长一倍以上,其中相称一部分是由电缆电线的绝缘损坏、过热自燃、接触不良、电缆单相接地和相间短路等故障引起的。因此,如何科学的合理的使用电缆电线,准确地选择电缆电线的载流量,合乎规范的进行管理维护,至为关键。由于目前尚无1000V以下的电
2、缆电线载流量的国家标准,而此部分电缆电线的使用最为量大面广,有鉴于此,全国建筑物电气装置标准化技术委员会,已提出编制标准计划,上报国家技术监督局,将国际电工委员会IEC 60364-5-523标准等同采用为国家标准(我国电缆电线符合IEC电缆电线制造标准)。全国建筑物电气装置标准化技术委员会会同国际铜业协会现将IEC 60364-5-523标准有关铜芯电缆电线载流量的标准先行成文,提供设计、生产、施工安装、质检、运营和管理等各界参考。国际电工委员会已于95年开始对1983年版载流量标准进行修订,现已进入最后批准阶段。通过对两者的具体比较,有以下这些情况和变化告知读者:1. 合用的电压范围更改为
3、交流1KV和直流1.5KV。2. 删除了铜芯1.0mm2和铝芯1.0mm2、1.5mm2的电缆电线载流量。3. 载流量基本没有变化,个别变化不超过7%。4. 电缆电线的品种和温升限值没有变化。5. 增长了土壤热阻率不为2.5K.m/W时的修正系数。6. 表中的电缆电线敷设方式原用文字说明的部分改为示图。7. 表52-E4、E5中取消无孔托盘的载流量数据。8. 对523.5条作了以下修改:(1). 仅仅三相导体有负荷电流且平衡时,4芯、5芯电缆可有较大的载流量;(2). 当三相负荷不平衡时,中性线电流引起的温升将被相线电流减少的发热所抵消。在这种情况下,导体截面应按最大相线电流选择;(3). 在
4、中性线有负荷电流,而相线电流不作相应减少时,当中性线谐波电流大于10%,中性线截面不应小于相线截面。较大的谐波电流校正系数见附录C。9. 增长并联导体达成负荷电流分派平衡的一些规定。国际铜业协会(中国)全国建筑物电气装置标准化技术委员会1998年12月国际铜业协会是世界上最重要的推广和促进铜使用的非赢利性国际组织。现有正式会员二十九个,代表着世界精铜产量的80,其协作成员都是世界上最大的铜和铜合金加工公司。国际铜业协会负责制定方针政策、长远规划和资金分派方案,使得促进铜使用项目在世界范围内开展。除了在美国纽约的总部外,国际铜业协会在伦敦、圣地亚哥、北京、新加坡、孟买和上海设有地区代表处。国际铜
5、业协会的项目是通过地区代表处和21个独立的铜发展中心以及一些生产厂家来具体实行的。项目的重点集中在重要的铜最终使用上:用于电力和信息传输的电线电缆,用于供水的管道系统,用于建筑内外设计和装修的产品以及工业应用和汽车应用等。国际铜业协会支持有关铜对环境和人体健康影响的科学研究。国际铜业协会向各国的政府部门提供制定有关铜和铜合金的政策及法规的相关依据和建议。国际铜业协会在北京和上海设有代表处。在电能效益、建筑导线、铜水管的应用、新型汽车散热器等方面进行着大量的工作,并取得了相关部门的支持和参与。国际铜业协会北京代表处愿同各界人士合作,更好地为铜工业和整个社会发展做出奉献。目 录523.载流量952
6、3.0 引言9523.1 一般规定9523.2 环境温度11523.3 土壤热阻率12523.4 多回路成组13523.5 有载导线根数14523.6 并联导线15523.7 沿路线敷设条件的变化15表52-B1 敷设方式A至D一览表16表52-B2敷设方式E、F及G一览表18表52-C1按表52-B1中敷设方式的载流量(A)20表52-C2按表52-B1中敷设方式的载流量(A)21表52-C3按表52-B1中敷设方式的载流量(A)23表52-C4按表52-B1中敷设方式的载流量(A)24表52-C5按表52-B1中敷设方式C的载流量(A)25表52-C6按表52-B1中敷设方式C的载流量(A
7、)26表52-C7按表52-B2中敷设方式E、F及G在自由空气中的载流量(A)27表52-C8按表52-B2中敷设方式E、F及G在自由空气中的载流量(A)28表52-C9按表52-B2中敷设方式E、F及G在自由空气中的载流量(A)29表52-C11 按表52-B2中敷设方式E、F及G在自由空气中的载流量(A)30表52-D1空气中环境温度不等于30时的校正系数31表52-D2地下环境温度不等于20时的校正系数32表52-E1多回路或多根多芯电缆成组校正系数33表52-E2多回路校正系数,电缆直埋地中34表52-E3多回路校正系数,电缆敷设在地中导管内35表52-E4多根多芯电缆成组校正系数36
8、表52-E5单芯电缆多回路成组校正系数37附录A 第523节各表简化方法举例38表25-X1载流量(A)38表25-X2载流量(A)39表25-X3多回路或多根多芯电缆成组校正系数40附录B表达载流量的公式41系数和指数表41建筑物电气装置第五篇:电气设备的选择和安装第52章:布线系统第523节:载流量52.布线系统523.载流量523.0 引言本节规定的规定是用来在正常工作情况下,以电流连续期间产生的热效应为条件,提供导体和绝缘的合理寿命。其它方面的考虑也影响导体截面积的选择,诸如电击保护(见第41章)、热效应保护(见第42章)、过电流保护(见第43章)、电压降(见第52节)及导体所连设备的
9、端子温度限值等方面的规定。目前,本节只涉及标称电压不超过0.6/1kV的非铠装电缆。523.1 一般规定523.1.1正常运营时任何导体电流连续期间承载的电流必须使表52-A中所列的相应温度限值不被超过。电流值必须按照分条款523.1.2选择,或按照分条款523.1.3拟定。注:1.表52-A中列出的导体最大允许温度取自有关的IEC出版物。表52-C1至52-C4及52-C9至52-C12中的数值均据此温度得出,并在这些表上注明该温度。2.对于矿物绝缘电缆,根据电缆的额定温度、电缆端头、环境条件及其它外界影响条件,允许采用较高的连续运营温度。523.1.2 假如非铠装电缆的电流不超过选自表52
10、-B1、52-B2及52-C1至52-C12的相称值,并按照表52-D1、52-D2及52-E1至52-E5的系数加以校正,则可认为满足了分条款523.1.1的规定。注:1.考虑到各国家委员会也许希望将本节各表改写成简化形式,供其国家规程使用。一种可行的简化方法举例示于附录A。2.合用于较小装置经常使用的和合用于按回路设计电流及按过电流保护电器的类型及其标称电流进行电缆规格选择的简化表在考虑中。3.本节各表所列数值合用于非铠装电缆,是根据IEC出版物287:电缆的连续额定电流的计算(负荷率100%)所述方法推导出来的,并使用了IEC出版物502:额定电压1kV至30kV挤压型固体介质绝缘电力电
11、缆中规定的量值,采用的电缆电压为1kV以下,导体电阻为IEC出版物228:绝缘电缆的导体中所列数值。电缆构造(例如导体截面的形状)上已知的实际变化和制造公差导致合理的电缆尺寸的离散,从而导致每种标称导体规格载流量的离散。表列载流量的选用已安全地计入这种数值的离散,当于导体截面积绘制截流量曲线时,诸点均位于一平滑曲线上。4.对于导体截面等于或大于25mm2的多芯电缆,不管是圆形导体或是异形导体都是允许的。表列数值是按异形导体的尺寸推导出来的。523.1.3载流量的合理值可按IEC出版物287中所述拟定,或由实验拟定。不管哪一种情况,都需计及负荷的特性,而对于埋设的电缆,还需计及土壤的有效热阻。5
12、23.2 环境温度523.2.1 所采用的环境温度值是考虑中的电缆或导体未带负荷时的周边介质的温度。523.2.2按照本节各表选定载流量值时,采用如下参考环境温度: 对于空气中的电缆,不管其敷设方式:30对于埋设的电缆,不管是直埋在土壤中或是在地中导管内:20523.2.3使用本节各表时,如导线或电缆敷设地点的环境温度与上列参考环境温度不同时,必须将表52-C1至52-C12中所列的载流量值乘以表52-D1和52-D2中规定的相应系数,但对于埋地的电缆,假如土壤温度每年只有几个星期超过23,则不需校正。注:对于空气中的电缆和导线,在环境温度偶尔超过参考环境温度的地方,无需校正所采用表列载流量的
13、也许性在考虑中。523.2.4表52-D1和52-D2所列的校正系数没有计入也许出现的日光或其它红外线辐射引起的温度上升。在电缆或导线遭受这种辐射的地方,载流量必须按IEC出版物287所规定的方法予以推导。523.3 土壤热阻率523.3.1对于在地中埋设的电缆,本节表列载流量是按土壤热阻率为2.5K.m/W拟定的。当土壤种类和地区位置不明时,采用此值作为全球性使用的谨慎的数据,被认为是必要的(见IEC出版物287的附录A)。在实际土壤热阻率高于2.5K.m/W的地方,必须适本地减少载流量或者将紧靠电缆周边的土壤以较合适的物料替换。这些情况通常见于很干燥的土地环境。注:对于在地中埋设的电缆,本
14、节表列载流量只用在建筑物内和建筑物周边的线段。对于其它装置,经调查研究能拟定相应于所载负荷的较精确的土壤热阻率时,载流量值可用IEC出版物287中的计算方法推导。523.4 多回路成组523.4.1 表52-B1内的敷设方式A至D表52-C1至52-C6所列载流量指的是由下列根数导线组成的单回路:两根绝缘导线或两根单芯电缆,或一根双芯电缆;三根绝缘导线或三根单芯电缆,或一根三芯电缆;同组安装更多的导线或电缆时,必须乘以表52-E1至52-E3中规定的校正系数。注:成组校正系数是在所有带电导线在负荷率100%时连续稳态运营的基础上计算出来的。假如装置运营条件导致负荷率小于100%,可采用较高的校
15、正系数。523.4.2表52-B2内的敷设方式E和F表52-C7至52-C12所列的载流量与敷设参考方式有关。当原回路或成组回路敷设在托盘、线夹及类似物上时,单回路和成组回路的载流量应按表52-C7至52-C12中所示的电缆在自由空气中的不同排列方式,乘以表52-E4和52-E5所列的敷设和成组校正系数。分条款523.4.1和523.4.2的注:1.成组减少系数是依各种导体规格、电缆类型和采用的敷设条件的平均值计算出来的。注意每一表下面的附注。在某些情况下,也许需要更精确的计算。2.成组校正系数是假定该组各回路电缆负载相同的基础上计算出来的。当成组内包含不同规格的电缆时,应注意较小电缆的电流负
16、载。假如根据已知的运营条件,某一电缆的预计承载的电流大大小于其成组的额定值,为了取得成组内其余电缆的计算系数,此电缆可以忽略不计。523.5 有载导线根数523.5.1一个回路内要考虑的导线根数是那些承载负荷电流的导线根数。在可以假定多相回路中导线承载平衡电流时,就不需考虑其中性线。因此,表列三根导线的载流量合用于带中性线的三相平衡回路的导线;在此等情况下,四芯电缆的载流量和每相导体截面积与之相同的三芯电缆同样。523.5.2 在中性线承载电流,而相线负荷不作相应减少时,回路电流额定值的拟定应考虑中性线。注:例如,这类电流也许由三相回路内大量的谐波电流引起。523.5.3只作为保护线(PE线)
17、的导线不应被考虑。PEN线应按中性线同样考虑。523.6 并联导线在系统的同一相或同一极内并联两根或更多导线时,应采用措施以保证并联导线平均分担负荷电流。523.7 沿路线敷设条件的变化布线途径中各部分冷却条件不相同时,载流量的拟定应适合途径中条件最不利的部分。各表总注解:1. 表列载流量合用于固定的电气装置通常使用的绝缘导线和电缆的类型以及敷设方式。表列载流量系指连续稳态运营(负荷率100%)的直流电流或标称频率50Hz或60Hz的交流电流。2. 表52-B1分项列举与载流量相应的参考敷设方式。其它敷设方式被并入这些参考方式,因这些敷设方式被认为也能安全地使用同样的载流量。这并不意味着所有国
18、家的国家规程都需采纳所有这些规定。3. 表52-B2列出了按参考敷设方式选择载流量的表号,以及参考方式与参考敷设方式不一致时查阅的表号。4. 为了方便,在使用计算机辅助设计的地方,表52-C1至52-C12中的载流量可用简朴公式根据导体规格算出。这些公式及相应系数见附录B。表52-B1 敷设方式A至D一览表敷设方式A至D一览表参考敷设方式具有相同载流量的其它敷设方式表 号 及 栏 号PVC绝缘XLPE/EPR绝缘矿物成组减少系数单回路额定值环境温度系数单回路额定值环境温度系数一、二及三芯环境温度系数两芯三芯两芯三芯123456789101112绝缘导线穿管敷设在绝缘墙内A多芯电缆直敷在绝缘墙内
19、绝缘导线穿管敷设在封闭地沟内多芯电缆穿管敷设在绝缘墙内52-C1 A栏52-C3 A栏52-D1 52-C2 A栏52-C4 A栏52-D1 52-E1 绝缘导线穿管敷设在墙上B绝缘导线敷设在墙上槽盒内绝缘导线穿管敷设在通风的楼板地沟内绝缘导线、单芯或多芯电缆穿管或穿导管敷设在砌体内52-C1 B栏52-C3 B栏52-D1 52-C2 B栏52-C4 B栏52-D1 52-E1 表52-B1(续)参考敷设方式具有相同载流量的其它敷设方式表 号 及 栏 号PVC绝缘XLPE/EPR绝缘矿物成组减少系数单回路额定值环境温度系数单回路额定值环境温度系数一、二及三芯环境温度系数两芯三芯两芯三芯123
20、456789101112多芯电缆敷设在墙上C单芯电缆敷设在墙、楼板或天花板上多芯电缆直敷在砌体内多芯电缆敷设楼板上单芯电缆或多芯电缆敷设在启动或通风的地沟内多芯电缆在槽盒内或穿管敷设在空气中或触及砌体敷设数值乘以0.8(注1)52-C1 C栏52-C3 C栏52-D1 52-C2 C栏52-C4 C栏52-D1 52-C5 70 52-C6 10552-D152-E1 多芯电缆敷设在地中导管内D单芯电缆敷设在地中导管内单芯或多芯电缆直埋在地中(注2)52-C1 D栏52-C3 D栏52-D2 52-C2 D栏52-C4 D栏52-D2 52-E2及52-E3 注: 1. 当电缆穿过不长于1m的
21、作机械保护的线管或槽盒,且此线管或槽盒是在空气中或与砌体接 触时,不需要减少载流量。在线管或槽盒与较大热阻率材料接触处,长度不应大于0.2m。术 语“砌体”不是指隔热材料。电缆在隔热建筑材料内的载流量在考虑中。 2. 当土壤热阻率的量级为2.5Km/W时,本项对直埋电缆也能合用。当土壤热阻率低于 2.5Km/W时,直埋电缆的载流量明显地大于敷设在导管内电缆的载流量。表52-B2敷设方式E、F及G一览表敷设方式E、F及G一览表参考敷设方式表 号 及 栏 号PVC绝缘XLPE和EPR绝缘矿物绝缘成组校正系数和其它敷设方式单回路额定值环境温度系数单回路额定值环境温度系数单回路额定值环境温度系数敷设条
22、件其它敷设方式校正系数两芯或多芯电缆敷设在自由空气中与墙的间隙不小于电缆直径的0.3倍E铜52-C952-D1铜52-C1152-D170护套 52-C7105护套 52-C852-D1 无孔托盘H52-E4有孔托盘J或K梯架线夹、挂钩悬挂在吊索上L单芯电缆多根紧靠敷设在自由空气中与墙的间隙不小于一根电缆直径F铜52-C952-D1铜52-C1152-D170护套 52-C7105护套 52-C852-D1无孔托盘M52-E4有孔托盘N或P回路成组在自由空气中梯架线夹、挂钩悬挂在吊索上Q单芯电缆敷设在自由空气中,电缆之间有间隙至少一根电缆直径G铜52-C952-D1铜52-C1152-D170
23、护套 52-C7105护套 52-C852-D1表52-B1和表52-B2中电缆敷设的注解:1. 电缆穿管敷设在绝缘墙内:该墙由防风雨的外强皮、保温层和具有10W/m2K传热系数的木料或类似木料方式A 的内墙皮组成。线管靠近内墙皮固定,但不一定触及。设想电缆的热量只 通过内墙皮逸散。线管可以是金属的或是塑料的。2. 电缆直敷在绝缘墙内: 与项1相似,只是以多芯电缆代替线管。方式B3. 线管敷设在墙面上: 固定线管,使线管与墙面之间的空隙小于线管直径的0.3倍。4. 电缆敷设在墙面上: 电缆的固定使电缆与墙面之间的空隙小于电缆直径的0.3倍。方式C 5. 电缆敷设在楼板或天花板面上: 与项4相似
24、。电缆敷设在天花板上的额定值略小于(见表52-E1)敷设在墙 上或楼板上的数值。6. 电缆直埋在地中: 电缆触及土壤敷设。表列载流量是指土壤热阻率为2.5Km/W和埋深为 0.7m。方式D 7. 电缆敷设在导管内: 电缆穿在与土壤直接接触的非金属导管内。表列载流量相应于土壤热阻率 为2.5Km/W和埋深为0.7m。对于多芯电缆,假如电缆穿在金属管内,也 可以使用这些额定值。8. 电缆在自由空气中敷设:方式E、 在此方式中电缆的支持方式不阻碍所有热量的逸散。宜计入来自太阳及其F及G 它热源的热量。并注意不要阻碍自然的空气对流。事实上,电缆与任何邻 近表面之间的间隙只要达成0.3倍电缆外径,就足以
25、允许采用适合于自由 空气条件的载流量。方式H、9. 电缆托盘:J、K、M、 有孔托盘具有按规则布置的洞孔,以便于使用电缆固定螺丝。假如洞孔所N及P 占面积小于表面积的30%,则该托盘应被视作是无孔托盘。10.梯架: 该结构对电缆周边的气流产生最小的阻力,也就是说,电缆下面的支持金方式L 属件所占的面积小于平面面积的10%。及Q 11.线夹、挂钩: 电缆支持件,它们沿电缆全长每隔一段距离支持住电缆,并且基本上允许 电缆四周的空气完全自由流通。表52-C1按表52-B1中敷设方式的载流量(A)按表52-B1中敷设方式的载流量(A)PVC绝缘/两根有载导体/铜导体温度:70/ 环境温度:在空气中30
26、,在地中20导体标称截 面 积(mm2)表 52-B1 的 敷 设 方 式ABCD铜1.01.52.546101625355070951201501852403001114.519.526344661809911915118221024027332036713.517.52432415776101125151192232269-1519.5263546638511213816821325829934439246153017.5222938476381104125148183216246278312360407注:16mm2及以下规格是指圆形导体。较大规格的数值是指异型导体,所列载流量值可安全地
27、用于圆形导体。表52-C2按表52-B1中敷设方式的载流量(A)按表52-B1中敷设方式的载流量(A)XLPE或EPR绝缘/两根有载导体/铜导体温度:90/ 环境温度:在空气中30,在地中20导体标称截 面 积(mm2)表 52-B1 的 敷 设 方 式ABCD铜1.01.52.5461016253550709512015018524030015192635456181106131158200241278318362424486182331425474100133164198254306354-19243345588010713817121026932838244150659969321263
28、444567395121146173213252287324363419474注:16mm2及以下规格是指圆形导体。较大规格的数值是指异型导体,所列载流量值可安全地用于圆形导体。表52-C3按表52-B1中敷设方式的载流量(A)按表52-B1中敷设方式的载流量(A)PVC绝缘/三根有载导体/铜导体温度:70/ 环境温度:在空气中30,在地中20导体标称截 面 积(mm2)表 52-B1 的 敷 设 方 式ABCD铜1.01.52.5461016253550709512015018524030010.513182431425673891081361641882162482863281215.52
29、12836506889111134171207239-13.517.524324157769611914418422325929434140346414.518243139526786103122151179203230257297336注:16mm2及以下规格是指圆形导体。较大规格的数值是指异型导体,所列载流量值可安全地用于圆形导体。表52-C4按表52-B1中敷设方式的载流量(A)按表52-B1中敷设方式的载流量(A)XLPE或EPR绝缘/三根有载导体/铜导体温度:90/ 环境温度:在空气中30,在地中20导体标称截 面 积(mm2)表 52-B1 的 敷 设 方 式ABCD铜1.01.5
30、2.5461016253550709512015018524030013.51723314054739511714117921624928532438043516202737486689117144175222269312-1722304052719611914717922927832237142450057617.5222937466179101122144178211240271304351396注:16mm2及以下规格是指圆形导体。较大规格的数值是指异型导体,所列载流量值可安全地用于圆形导体。表52-C5按表52-B1中敷设方式C的载流量(A)按表52-B1中敷设方式C的载流量(A)矿物
31、绝缘/铜质线芯和护套/PVC包覆或紧靠的裸电缆(见注2)护套温度:70/ 环境温度:30导 体 标 称截 面 积(mm2)表52-B1中项C的导体数及排列方式两 根 导 体两芯或单芯电缆三 根 导 体多芯或单芯电缆三叶形排列单芯电缆平列500V1.01.52.5412318.52331401519263517212938750V1.01.52.5461016253550709512015018524020253445577710213316320224729634038844051416212837486586112137169207249286328371434182331415270921
32、20147181221264303346392457注:1. 对于单芯电缆,回路两端各电缆的护套连接在一起。2. 对于互相紧靠的裸电缆,表列数值应乘以0.9。表52-C6按表52-B1中敷设方式C的载流量(A)按表52-B1中敷设方式C的载流量(A)矿物绝缘/铜质线芯和护套/不紧靠的裸电缆护套温度:105/ 环境温度:30导 体 标 称截 面 积(mm2)表52-B1中项C的导体数及排列方式两 根 导 体两芯或单芯电缆三 根 导 体多芯或单芯电缆三叶形排列单芯电缆平列500V1.01.52.54123222838511924334421273647750V1.01.52.54610162535
33、507095120150185240243142557096127166203260307369424485550643202635476081107140171212260312359410465544243041536791119154187230280334382435492572注:1. 对于单芯电缆,回路两端各电缆的护套连接在一起。2. 成组电缆不需要乘校正系数。表52-C7按表52-B2中敷设方式E、F及G在自由空气中的载流量(A)按表52-B2中敷设方式E、F及G在自由空气中电缆的载流量(A)矿物绝缘/铜质线芯和护套/PVC包覆或紧靠的裸电缆(见注2)护套温度:70/ 环境温度:
34、30导体标称截 面 积(mm2)表52-B2中项E、F及G的导体数及排列方式两根导体两芯或单芯电缆方式E或F三 根 导 体多芯或单芯电缆三叶形排列方式E或F单芯电缆紧靠方式F单芯电缆垂直有间隙方式G单芯电缆水平有间隙方式G500V11.52.541234519.525334416.5212837182331412026344523293951750V11.52.5461016253550709512015018524021263647608210914217421526431736441647255217.52230405169921201471822232673083523994662026
35、34455777102132161198241289331377426496222837496284110142173213259309353400448497253243567195125162197242294351401455508564注:1. 对于单芯电缆,回路两端各电缆的护套连接在一起。2. 对于互相紧靠的裸电缆,表列数值应乘以0.9。表52-C8按表52-B2中敷设方式E、F及G在自由空气中的载流量(A)按表52-B2中敷设方式E、F及G在自由空气中电缆的载流量(A)矿物绝缘/铜质线芯和护套/不紧靠的裸电缆护套温度:105/ 环境温度:30导体标称截 面 积(mm2)表52-B2
36、中项E、F及G的导体数及排列方式两根导体两芯或单芯电缆方式E或F三 根 导 体多芯或单芯电缆三叶形排列方式E或F单芯电缆紧靠方式F单芯电缆垂直有间隙方式G单芯电缆水平有间隙方式G500V11.52.54123452431415421263546232939512633435629374964750V11.52.54610162535507095120150185240263345607610413717922027233340046052659669722283850648711515018422827933538544150058425324356719612716420024730035941146953061728354761781051371782162663233854404985576253240547089120157204248304370440501566629703注:1. 对于单芯电缆,回路两端各电缆的护套连接在一起。2. 成组电缆不需要乘校正系数。表52-C9按表52-B2中敷设方式E、F及G在自由
