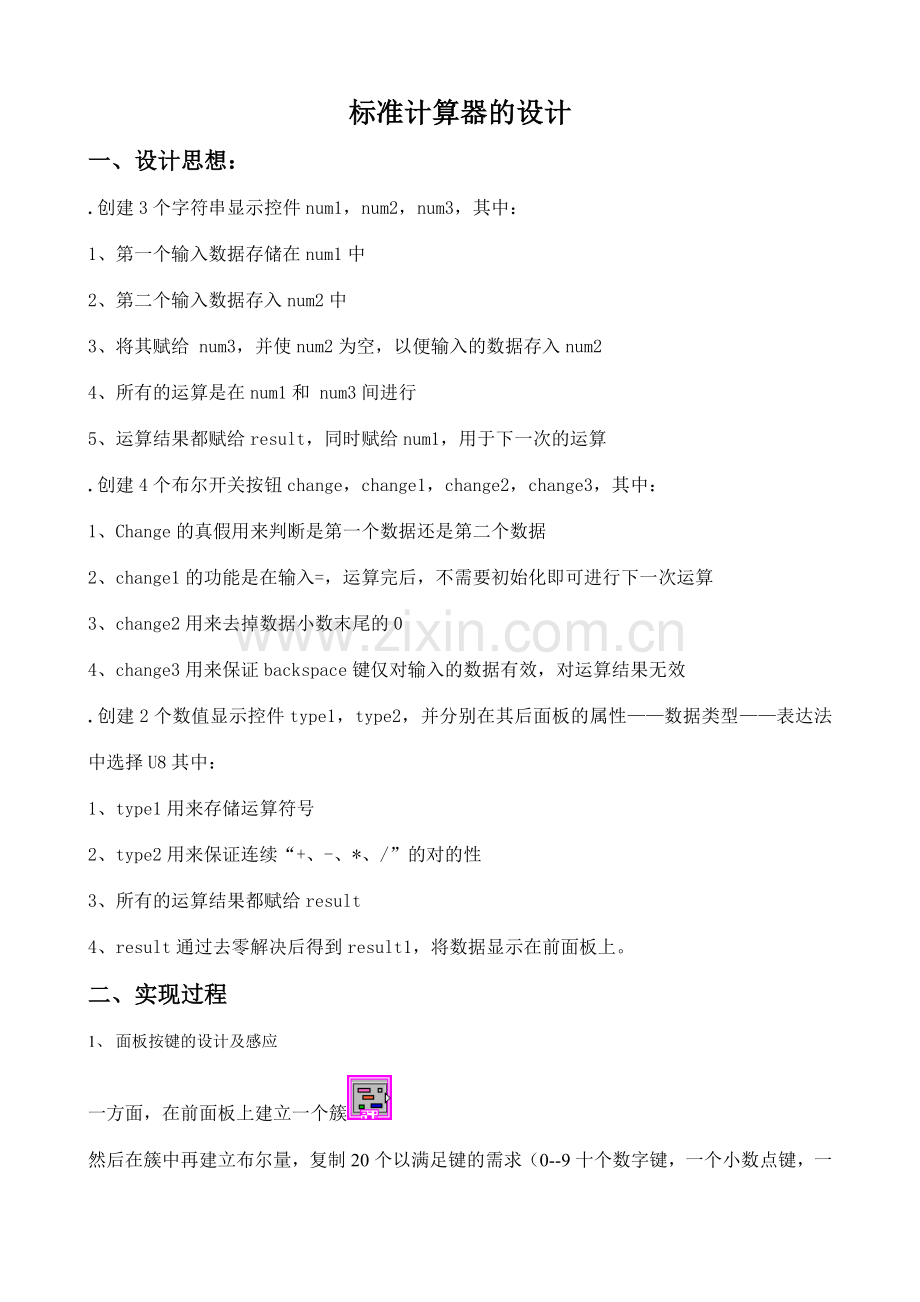

标准计算器的设计
一、设计思想：
.创建3个字符串显示控件num1，num2，num3，其中：
1、第一个输入数据存储在num1中
2、第二个输入数据存入num2中
3、将其赋给 num3，并使num2为空，以便输入的数据存入num2
4、所有的运算是在num1和 num3间进行
5、运算结果都赋给result，同时赋给num1，用于下一次的运算
.创建4个布尔开关按钮change，change1，change2，change3，其中：
1、 Change的真假用来判断是第一个数据还是第二个数据
2、 change1的功能是在输入=，运算完后，不需要初始化即可进行下一次运算
3、change2用来去掉数据小数末尾的0
4、change3用来保证backspace键仅对输入的数据有效，对运算结果无效
.创建2个数值显示控件type1，type2，并分别在其后面板的属性——数据类型——表达法中选择U8其中：
1、type1用来存储运算符号
2、type2用来保证连续“+、-、*、/”的对的性
3、所有的运算结果都赋给result
4、result通过去零解决后得到result1，将数据显示在前面板上。
二、实现过程
1、 面板按键的设计及感应
一方面，在前面板上建立一个簇
然后在簇中再建立布尔量，复制20个以满足键的需求（0--9十个数字键，一个小数点键，一个等号键，四则运算键，一个开方键，一个倒数键，一个反号键，一个清零键及一个退出键并注意按键的顺序）。
将按键给值并作适当的美化解决

在后面板中通过将簇中元素按产生的顺序组成一个一维数组，这样就实现了每个键与数字(0--20)之间的相应。每次按下一个键时，通过查找出相应的键并把结果(相应的数字)连接到一个case结构，然后执行相应case结构中的程序，至此就完毕了对一个键的感应过程。

2、数字的键入（0~8键入1~9数字）
由于第一个输入和第二个输入所存放的地方不同（第一个存于num1，第二个存于num2→mun3再清空num2），所以有必要对此分开解决。创建2分支（真、假）的case结构。
用change控制分支的选择：在处创建局部变量并转换为读入。
由于数字的键入是数据输入，change3用来保证backspace键仅对输入的数据有效，故应设立
分支结构的设计
由于初始化中布尔量改变设立都为“F”，则若change为假，表达数字为第一个输入，将得到的数据送给result1经解决后由result显示，同时送入num1用于即将的运算。
考虑到计算的连续性，即：当前一次计算结束后，不需要再次清零即可进行下一次的运算，还需用到change1。由于上一次运算结束后，所得到的结果也许会出现多零现象，所以又必要设立change2状态。
具体的设计如图：
Change为假时：

Change为真时，表达数据的第二次输入，具体设计如下：

至此，数字1~9的键入完毕。
3、“0”的输入
由于存在多零的问题，多零开头时，删除多于零所以“0”的输入应区别于1~9的输入。
输入“0”，涉及到多零和数据输入，应设立和状态。
当change为真时，表达是第二次输入数据，与1~9的输入类似，此外考虑到多零的解决。具体设计如下：

当change为假时，表达数据的第一次输入，与第二次输入的第一帧类似，具体设计如下：

4、小数点的键入
小数点的键入也相称于数据的录入，需要设立change3的状态
此外需考虑到：一个数中不允许存在2个或者2个以上的小数点。
同上，根据change个数改变判断当前输入的小数点是第一输入还是第二输入。
Change为假：

Change为真：

5、等号的键入
当num1和num3都键入值，且有拟定的运算关系后，按下等号键，显示出结果。
由于结果也许存在多零显现，所以需设立状态。
由于开方、取反、取倒操作不涉及到等于键，故只需设计+、-、* 、/四个键。
具体设计如下：

6、四则运算的连续实现
具体的实现过程和上一步类似，但是应加入，保证计算的连续性

7、C键清零作用
C键的作用是：当按下此键后，程序初始化

8、CE退出键
CE键的作用是，当按下此键后，程序结束循环，并将0显示在前面板上。

9、开方键

10、倒数键

11、反号键

12、backspace键
backspace键仅对输入数据有效

13、默认事件

14、对result的解决
上述所有结果都赋值给result，result经0值解决后，由result1输出并在前面板上显示。
运用while循环，检测result最后一位是否为0，若为0，则减去末位后赋值给自身；若不为0，则退出循环显示数据，从而实现去0的功能。
用change2控制条件分支的选择，当change2为假时，直接将result值给result1并结束result解决循环。

当change2真时，进行数据解决。

至此，计算器的基本功能已实现，后面板程序框图结构如下图所示。

前面板结构

将字符串显示控件、布尔开关按钮、数值显示控件隐藏，即可得到最后的计算器了。
三、总结
此计算器可以实现基本的加减乘除以及开方、取倒、取反功能，可以进行数据的连续运算以及简朴的报错、纠错功能，在此计算器模版上，可以继续添加条件分支，实现更多功能的运算，但是不支持第二个数位为开方、取反、取倒的功能。
