电缆桥架安装和桥架内电缆敷设检验批质量验收记录表.doc

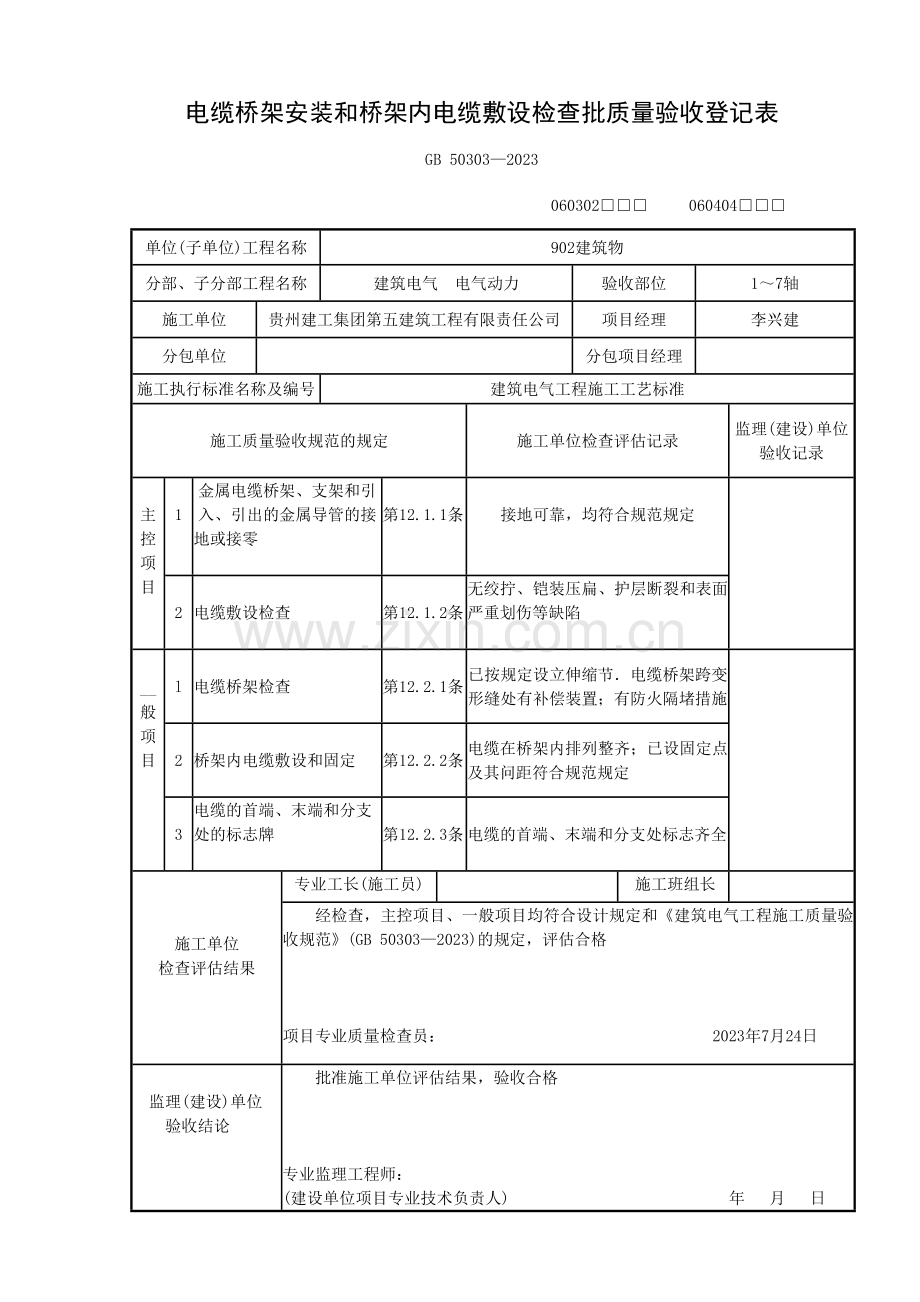

电缆桥架安装和桥架内电缆敷设检查批质量验收登记表
GB 50303—2023
060302□□□ 060404□□□
单位(子单位)工程名称
902建筑物
分部、子分部工程名称
建筑电气 电气动力
验收部位
1～7轴
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准

施工质量验收规范的规定

施工单位检查评估记录

监理(建设)单位
验收记录

主
控
项
目

1

金属电缆桥架、支架和引
入、引出的金属导管的接
地或接零

第12.1.1条

接地可靠，均符合规范规定

2

电缆敷设检查

第12.1.2条

无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷
__
般
项
目

l

电缆桥架检查

第12.2.1条

已按规定设立伸缩节．电缆桥架跨变形缝处有补偿装置；有防火隔堵措施

2

桥架内电缆敷设和固定

第12.2.2条

电缆在桥架内排列整齐；已设固定点及其问距符合规范规定

3

电缆的首端、末端和分支
处的标志牌

第12.2.3条

电缆的首端、末端和分支处标志齐全

施工单位
检查评估结果

专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规范》(GB 50303—2023)的规定，评估合格

项目专业质量检查员： 2023年7月24日

监理(建设)单位
验收结论

批准施工单位评估结果，验收合格

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日

电线导管、电缆导管和线槽敷设检查批质量验收登记表
GB 50303—2023
(I)室内

060304□□□ 060405□□□ 060502□□□ 060605□□□
单位(子单位)工程名称
902建筑物
分部、子分部工程名称
建筑电气供电干线
验收部位
15～20轴
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位验收记录

主
控
项
目
1
金属导管、金属线槽的接地或
接零
第14.1.1条
接零可靠，符合规范规定

2
金属导管的连接
第14.1.2条
导管的连接采用管箍丝扣连接
3
防爆导管的连接
第14.1.3条

4
绝缘导管在砌体剔槽的埋设
第14.1.4条

一
般
项
目
1
电缆导管的弯曲半径
第14.2.3条
符合设计及规范规定，见附表1’

2
金属导管的防腐
第14.2.4条
导管内、、外壁均做防腐解决
3
柜、台、箱、盘内导管管口高度

第14.2.5条
导管管口高出柜、台、箱、盘的基础面70mm
4
暗配导管的埋设深度，明配导管
的固定
第14.2.6条

符合设计及规范规定，见附表2’
5
线槽固定及外观检查
第14.2.7条

6
防爆导管的连接、接地、固定和防腐
第14.2.8条

7
绝缘导管的连接和保护
第14.2.9条

8
柔性导管的长度、连接和接地
第14.2.10条

9
导管和线槽在建筑物变形缝处
的解决
第14.2.11条
已设补偿装置
施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主弪项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规范》(GB 50303—2023)的规定，评估合格
项目专业质量检查员： 2023年4月23日
监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
注：因表格格式所限。“电缆导管的弯曲半径”和“暗配管的埋设深度，明配导管的固定”按规范《建筑电气工程施工质量验收规范》(GB 50303)“第14．2．3条”和“第14．2．6条”检查，故有附表，此处略。

电线、电缆穿管和线槽敷线检查批质量验收登记表
GB 50303—2023
060105□□□ 060305□□□ 060406□□□ 060503□□□ 060606□□□
单位(子单位)工程名称
902建筑物
分部、子分部工程名称
建筑电气、电气动力
验收部位
15～20 轴，一、二层
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目

1
交流单芯电缆不得单独穿于钢导管内
第15.1.1条

2
电线穿管
第15.1.2条
同一交流回路的导线穿于同一金属导管内，管内电线无接头

3
爆炸危险环境照明线路的电线、电缆选用和穿管
第15.1.3

—
般
项
目
1
电线、电缆管内清扫和管口解决
第15.2.1条
管内杂物积水已积清理干净，管口有保护措施

2
同一建筑物、构筑物内电线绝缘层颜色的选择
第15.2.2条
电线绝缘层颜色选择一致，符合规范规定
3
线槽敷线
第15.2.3条
电线在线槽内留有余量，无接头并按回路编号分段绑扎，绑扎点间距为l．5m
施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规范》(GB 50303—2023)的规定，评估合格

项目专业质量检查员： 2023年4月23日
监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日

槽板配线检查批质量验收登记表
GB 50303—2023
060504
单位(子单位)工程名称
902建筑物
分部、子分部工程名称
建筑电气 电气照明安装
验收部位
一、二层
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准(QB)
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目
1
槽板配线的电线连接
第16.1.1条
槽板内电线无接头，电线连接设在器具
处；槽板与各种器具连接时．电线均留有
余量；器具底座压住槽板端部

槽板敷设和槽板阻燃
解决
16.1.2条
敷设紧贴建筑物表面，横平竖直，固定可
靠，未用木楔固定；槽板均通过阻燃解决，表面有阻燃标记
一
般
项
目
l
槽板外观和槽板固定
第16.2.1条
槽板无劈裂。底板固定点问距350mm，
盖板固定间距200mm，底板距终端
50ram和盖板距终端30mm处已固定

2
槽板盖板、底板的接口设
置和连接
第16.2.2条
盖板无翘曲，接口严密整齐，接口与盖板
接口错开20mm，符合设计规定
3
槽板的保护套管和补偿装
置设立
第16.2.3条
槽板穿过梁、墙处设保护套管，跨越变形
缝处设补偿装置，与槽板结合接密
施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规
范》(GB 50303—2023)的规定，评估合格

项目专业质量检查员： 2023年4月13日

监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日

电缆、接线和线路绝缘测试检查批质量验收登记表
GB 50303—2023
060106□□□，060407□□□ 060205□□□，060506 060306□□□，060607□□□
单位（子单位）工程名称
902建筑物
分部、子分部工程名称
建筑电气 电气照明安装
验收部位
15-20 轴首层配电箱
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

槽工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量骑收规范的规定
施工单位检查评估记录
监理（建设}单位
验收记录
主
控
璜
目
1
高压电力电缆直流耐压实验
第18.1.1条
／

2
低压电线和电缆绳缘电阻测试
翦18.1.2条
绝缘电阻值均大于0.5MΩ
3
铠装电力电缆头的接地线
第18.1.3条
／
4
电线、电缆接线
第18.1.4条
接线准确．线缆的规格、型号、长度，相位相一致
一
般
项
目
1
芯线与电器设备的连接
第18.21豢
连接符合规范规定，每个设备与器具的端子接线未多于2根电线

2
电线、电缆的芯线连接金具
第18 2 2条
规格适配．未采用开口端子
3
电线、电缆回路标记、编号
第18.2 3条
回路标记清楚，编号准确

施工单位
检查评估结果

专业工长（施工员）

施工班组长

经检查，主控项目，一般项目均符合设计规定和《建筑电气工程施工质量验收
规范》（GB50303-2023）的规定，评估合格

项目专业质量检查员： 2023年8月24日
监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日

普通灯具安装检查批质量验收登记表
GB 50303—2023
060506
单位(子单位)工程名称
902建筑物
分部、子分部工程名称
建筑电气 电气照明安装
验收部位
15-20 轴一、二层
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目
1
灯具的固定
第19.1.1条
灯具固定牢固可靠，未使用木楔，符合规范规定

2
花灯吊钩选用、固定及悬吊装置的过载实验
第19.1.2条

3
钢管吊灯灯杆检查
第19.1.3条
钢管内径为12mm，管壁
厚度为2mm
4
灯具的绝缘材料耐火检查
第19.1.4条
灯具的绝缘材料耐燃烧和防明火
5
灯具的安装高度和使用电压等级
第19.1.5条

6
距地高度小于2.4m的灯具金属外壳的接地或接零
第19.1.6条
接地可靠，有专用接地螺 栓，且有标记

__
般
项
目

1
引向每个灯具的导线线芯最小截面积
第19.2.1条
为最小截面积l．5mm2
的铜芯软线

2
灯具的外形．灯头及其接线检查
第19.2.2条
灯具及配件齐全，外形无
损伤l采用螺口灯头，相
线接于螺口火头中间的
端子上；绝缘外壳无破损
和漏电
3
变电所内灯具的安装位置
第19.2.3条

4
装有白炽灯泡的吸顶灯具隔热检查
第19.2.4条

5
在重要场合的大型灯具的玻璃罩安全措施
第19.2.5条

6
投光灯的固定检查
第19.2.6条

7
室外璧灯的防水检查
第19.2.7条

施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查．主控项目、一般项目均符合设计规定和建筑电气工程施工质量验收规范》(GB 50303—2023)的规定，评估合格
项目专业质量检查员： 2023年8月27日
监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
专用灯具安装检查批质量验收登记表
GB 50303—2023
060506
单位(子单位)工程名称
902建筑物
分部、子分部工程名称
建筑电气 电气照明安装
验收部位
15-20 轴 一、二层
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录

主
控
项
目
l
36V及以下行灯变压器和行灯
安装
第20.1.1条

2
游泳池和类似场合灯具的等电
位联结。电源的专用漏电保护
装置
第20.1.2条

3
手术台无影灯的固定、供电电源
和电线选用
第20.1.3条

4
应急照明灯具的安装
第20.1.4条
应急照明为蓄电池柜供电，灯具安装符合疏散标志灯规定，符合规范规定
5
防爆灯具的选型及其开关的位
置和高度
第20.1.5条

一
般
项
目
1
36V及以下行灯变压器固定及
电缆选择
第20.2.1条

2
手术台无影灯安装检查
第20.2.2条

3
应急照明灯具光源和灯罩选用
第20.2.3条
符合设计及规范规定
4
防爆灯具及开关的安装检查
第20.2.4条

施工单位
检查评估结果

专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规
范》(GB 50303—2023)的规定，评估合格

项目专业质量检查员： 2023年8月24日

监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日

建筑物外部装饰灯具、航空障碍标志灯和
庭院路灯安装检查批质量验收登记表
GB 50303—2023
060509□□□ 060107
单位(子单位)工程名称
902建筑物
分部、子分部工程名称
建筑电气室外电气
验收部位
外围楼梯
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位验收记录
主
控
项
目
1
建筑物彩灯灯具、配管及
规定固定
第21.1.1条
采用防雨性能的专用灯具，灯罩已
拧紧，符合设计及规范规定

2
霓虹灯灯管、专用变压
器．导缝的检杳殛固定
第21.1.2条

3
建筑物景观照明灯的绝
缘、固定、接地或接零
第21.1.3条
绝缘电阻值大于2MI-1，接地可靠，
且有标记，符合设计及规范规定
4
航空障碍标志灯的位置、
固定及供电电源
第21.1.4条

5
庭院灯安装、绝缘、固定、
防水密封及接地或接零
第21.1.5条

一
般
项
目
1
建筑物彩灯安装检查
第21.2.1条
彩灯灯罩完整，无碎裂；电线
导管防腐完好、敷设平整、顺直

2
冕虹灯、霓虹灯变压器相

关控制装置及线路
第21.2.2条

3
建筑物景观照明灯具的构架固定和外露电线电缆保护
第21.2.3条
构架固定可靠，地脚螺栓拧紧，备帽齐全；灯具螺栓紧固、无漏掉；有柔性金属导管保护
4
航空障碍标志灯同一场
所安装的水平、垂直距离
第21.2.4条

5
杆上路灯固定、灯具动作
及熔断器配备
第21.2.5条

施工单位
检查评估结果

专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规
范》（GB 50303—2023)的规定，评估合格
项目专业质量检查员： 2023年8月22日

监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
插座、开关、风扇安装检查批质量验收登记表
GB 50303—2023
060408□□□ 060510

单位(子单位)工程名称
902 建筑物
分部、子分部工程名称
建筑电气 电气照明安装
验收部位
15-20 轴一、二层
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目

l
交流、直流或不同电压等级在同一场合的插座应有区别
第22.1.1条

2
插座的接线
第22.1.2条
左侧零线、右侧相线；上侧接地(PE)
线，三相插座，接线的相序一致；接
地线在插座间未串联连接
3
特殊情况下的插座安装
第22.1.3条

4
照明开关的选用、开关的通断
位置
第22.1.4条
采用同一系列产品，照明开关的通、
断方向一致，操作灵活，接触可靠
5
吊扇的安装高度、挂钩选用和吊
扇的组装及试运转
第22.1.5条

6
壁扇J定座和防护罩的固定及试运转
第22.1.6条

一
般
项
目
1
插座安装和外观检查
第22.2.1条
插座面板紧贴墙面，四周元缝隙；暗
装安装牢固，表面整洁、无划伤，装
饰帽齐全

2
照明开关的安装位置、控制顺序
和外观检查
第22.2.2条
开关距门框0.15m，距地面1.3m，
控制有序
3
吊扇的吊杆、开关和表面检查
第22.2.3条

4
壁扇的高度和表面检查
第22.2.4条

施工单位
检查评估结果

专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规
范》(GB 50303--2023)的规定，评估合格

项目专业质量检查员： 2023年8月22日

监理(建设)单位
验收结论

专业监理工程师：
（建设单位项目专业枝术负责人) 年 月 日

建筑物照明通电试运营检查批质量验收登记表
GB 50303—2023

060108□□□ 060511
单位(子单位)工程名称
902 建筑物
分部、子分部工程名称
建筑电气 电气照明安装
验收部位
15-20 轴 一、二层
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目
l
灯具回路控制与照明配电箱及
回路的标记一致。开关与灯具控
制顺序相相应。风扇的转向及调
速开关应正常
第23.1.1条
照明系统通电试运营，灯具回路与
照明配电箱相应的控制回路标记一
致，开关与灯具的控制顺序相应，风
扇的转向及调速开关正常

2
照明系统全负荷通电连续试运
行无端障
第23.1.2条
照明系统连续通电试运营8h，所有
照明灯具均正常工作，每2h记录其
运营状态l次。8h连续运营后表白
整个建筑物照明系统运营无端障
施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主控项目符合设计规定和《建筑电气工程施工质量验收规范》(GB 50303
—2023)的规定，评估合格

项目专业质量检查员： 2023年9月13日
监理（建设)单位
验收结论

专业监理工程师：
《建设单位项目专业技术负责人) 年 月 日

接地装置安装检查批质量验收登记表
GB 50303—2023
060109□□□，060206□□□ 060608□□□060608□□□060701
单位(子单位)工程名称
902
分部、子分部工程名称
建筑电气防雷及接地安装
验收部位
基础底板
施工单位
贵州五建
项目经理

分包单位
珠海市亿凌机电安装工程有限公司
分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目
1
接地装置测试点的设立
第24.1.1条
按设计规定位置装设4个测试点
符合规定
2
接地电阻值测试
第24.1.2条
设计接地电阻值不大于lΩ，实测电阻值分别为：0.6Ω、0.55Ω、0.5Ω、0.6Ω
3
防雷接地的人工接地装置的接地干线埋设
第24.1.3条
接地干线埋深l．5m，已采用均压措施
4
接地模块的埋设深度、间距和基坑尺寸
第24.1.4条

5
接地模块设立应垂直或水平就位
第24.1.5条

一
般
项
目
1
接地装置埋设深度、间距和搭接长度
第24.2.1条
埋设深度最小值为0.7m；接地极垂直埋人地下问距不小于5m；焊接采用搭接焊，搭接长度符合规范规定
符合规定
2
接地装置的材质和最小允许规格、尺寸
第24.2.2条
接地装置的材料为热浸镀锌解决的扁钢，截面为100ram2，厚度为4mm
3
接地模块与干线的连接和干线材质选用
第24.2.3条

施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规范》(GB 50303--2023)的规定，评估合格

项目专业质量检查员： 2023年3月17日
监理(建设)单位
验收结论
批准施工单位评估结果，验收合格

专业监理工程师：
(建设单位项目专业技术负责人) 2023年3月17日
避雷引下线和变配电室接地干线敷设检查批质量验收登记表
GB 50303—2023
(I)防雷引下线
060702
单位(子单位)工程名称
902
分部、子分部工程名称
建筑电气 防雷及接地安装
验收部位
一层柱筋引下线
施工单位
贵州五建
项目经理

分包单位
珠海市亿凌机电安装工程有限公司
分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目
1
引下线的敷设、明敷引下线焊接
处的防腐
第25.1．I条
明敷的引下线平直、无急弯，
与支架焊接处油漆防腐，且无漏掉
符合规定

2
运用金属构件、金属管道做接地
线时与接地干线的连接
第25.1.3条

—
般
项
目
1
钢制接地线的连接和材料规格、
尺寸
第25.2.1条
接地线的焊接采用搭接焊，材料
采用符合设计和规范规定

2
明敷接地引下线支持件的设立
第25.2.2条

3
接地线穿越墙壁、楼板和地坪处
的保护
第25.2.3条

符合规定

4
幕墙金属框架和建筑物金属门
窗与接地干线的连接
第25.2.7条

施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规
范》(GB 50303—2023)的规定，评估合格

项目专业质量检查员： 2023年3月17日
监理(建设)单位
验收结论
批准施工单位评估结果，验收合格

专业监理工程师：
(建设单位项目专业技术负责人) 2023年3月17日

建筑物等电位联结检查批质量验收登记表
GB 50303—2023
060703
单位(子单位)工程名称
902 建筑物
分部、子分部工程名称
建筑电气防雷及接地安装
验收部位
竖井等电位干线
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录
主
控
项
目
1
建筑物等电位联结干线的连接及局部等电位箱间的连接
第27.1.1条
接地装置有4处直接连接的接地干线引出等电位联结干线，电位箱间的连接形成环形网络，且就近与等位电箱连接，支线间无串联连接

2
等电位联结的线路最小允许截面积
第27.1.2条
等电位联结的干线是25mm2铜
导线，支线是6mm2铜导线
一
般
项
目
1
等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠．导通正常

第27.2.1条

等电位联结的金属部件和构件与各支线连接可靠，导通正常

2
需等电位联结的高级装修金属部件或零件等电位联结的连接
第27.2.2条
有专用接线螺栓与等电位联结支线连接，且有标记；连接处螺帽紧固，防松零件齐全
施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规范》(GB 50303--2023)的规定，评估合格

项目专业质量检查员： 2023年4月25日
监理（建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日

电缆沟内和电缆竖井内电缆敷设检查批质量验收登记表
GB 50303—2023
060204口口口 060303
单位(子单位)工程名称
902 建筑物
分部、子分部工程名称
建筑电气 供电干线
验收部位
15-20 轴配电室电缆沟
施工单位
贵州建工集团第五建筑工程有限责任公司
项目经理
李兴建
分包单位

分包项目经理

施工执行标准名称及编号
建筑电气工程施工工艺标准
施工质量验收规范的规定
施工单位检查评估记录
监理(建设)单位
验收记录

主
控
项
目
1
金属电缆支架、电线导管的接地或接零
第13.1.1条
接地可靠

2
电缆敷设检查
第13.1.2条
无绞拧、铠装压扁、护层断裂等缺陷
一
般
项
目

1
电缆支架安装
第13.2.1条
安装符合设计及规范规定，支架与预埋件焊接固定期，焊缝饱满

2
电缆的弯曲半径
第13.2.2条
弯曲半径符合规范规定
3
电缆的敷设固定和防火
措施
第13.2.3条
电缆竖井在每层已按设计规定做防火隔堵措施
4
电缆的首端、末端和分支处的标志牌
第13.2.4条
标志牌已设立
施工单位
检查评估结果
专业工长(施工员)

施工班组长

经检查，主控项目、一般项目均符合设计规定和《建筑电气工程施工质量验收规范》(GB 50303—2023)的规定，评估合格

项目专业质量检查员： 2023年8月12日
监理(建设)单位
验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
有线电视系统分项工程质量验收登记表
编号：表C01—0405

单位(子单位)工程名称
902
子分部工程
通信网络系统
分项工程名称
有线电视系统
验收部位
一层机房
施工单位
贵 州 五 建
项目经理

施工执行标准名称及编号
《智能建筑工程质量验收规范》GB 50339—2023、GB／T 7401—1987、
GB 9175—1988、GY／T l06—1999、GY／T l21—1995
分包单位
××建筑工程有限公司
分包项目经理

检测项目
检查评估记录
备注
l
系统输出电平(dBpV)(系统内的所有频道)
系统输出电平75dBpV
60～80
2
系统载噪比(系统总频道的l0％)
合格
无噪波，即无“雪花
干扰“
3
载波互调比(系统总频道的l0％)
合格
图像中无垂直、倾斜
或水平条纹
4
交扰调制比(系统总频道的l0％)
合格
图像中无移动、垂直
或斜图案，即无“窜台”
5
回波值(系统总频道的l0％)
合格
图像中无沿水平方向
分布在右边一条或多条
轮廓线，即无“重影”
6
色／亮度时延差(系统总频道的l0％)
合格
图像中色、亮信息对
齐，即无“彩色鬼影”
7
载波交流声(系统总频道的l0％)
合格
图像中无上下移动的水平条纹。即无“滚道”现象
8
伴音和调频广播的声音(系统总频道的l0％)
合格
无背景噪音，如丝丝声、哼声、蜂鸣声和串声等
9
电视图像主观公共广播与紧急广播系统分项工程质量验收登记表
编号：表Col一0406
评价≥4分
5分

检测意见：
符合设计及规范规定，批准验收

监理工程师签字： 检测机构负责人签字：
(建设单位项目专业技术负责人)
日期：2023年9月20日 日期：2023年9月20日
公共广播与紧急广播系统分项工程质量验收登记表
编号：表Col一0406
单位(子单位)工程名称
902
子分部工程
通信网络系统
分项工程名称
公共广播与紧急广播系统
验收部位
一层系统控制室
施工单位
××智能化系统工程有限公司
项目经理

施工执行标准名称及编号
《智能建筑工程质量验收规范》GB 50339—2023、GB 501 16—1998
分包单位
X×安全系统工程技术有限公司
分包项目经理

检测项目
检查评估记录
备注
1
安装质量
不平衡度
符合设计规定，合格
符合设计及现
配规定期为合格
音频线敷设
符合设计规定，合格
接地及安装
符合设计规定，合格
阻抗匹配
匹配合理，合格
2
放声系统分析
符合设计规定，合格
3
音质音量
最高输出电平
符合设计规定，合格
输出信噪比
符合设计规定，合格
声压级
符合设计规定，合格
频宽
符合设计规定，合格
4
音响效果主观评价
合格
5
功能检测
业务内容
业务宣传、背景音乐和
公共寻呼插播等，合格
消防联动
合格
功放冗余
合格
分区划分
与消防分区划分适配，合格
检测意见：
符合设计及规范规定，验收合格

监理工程师签字：××× 检测机构负责人签字：×X X
(建设单位项目专业技术负责人)
日期：××年×月×日
