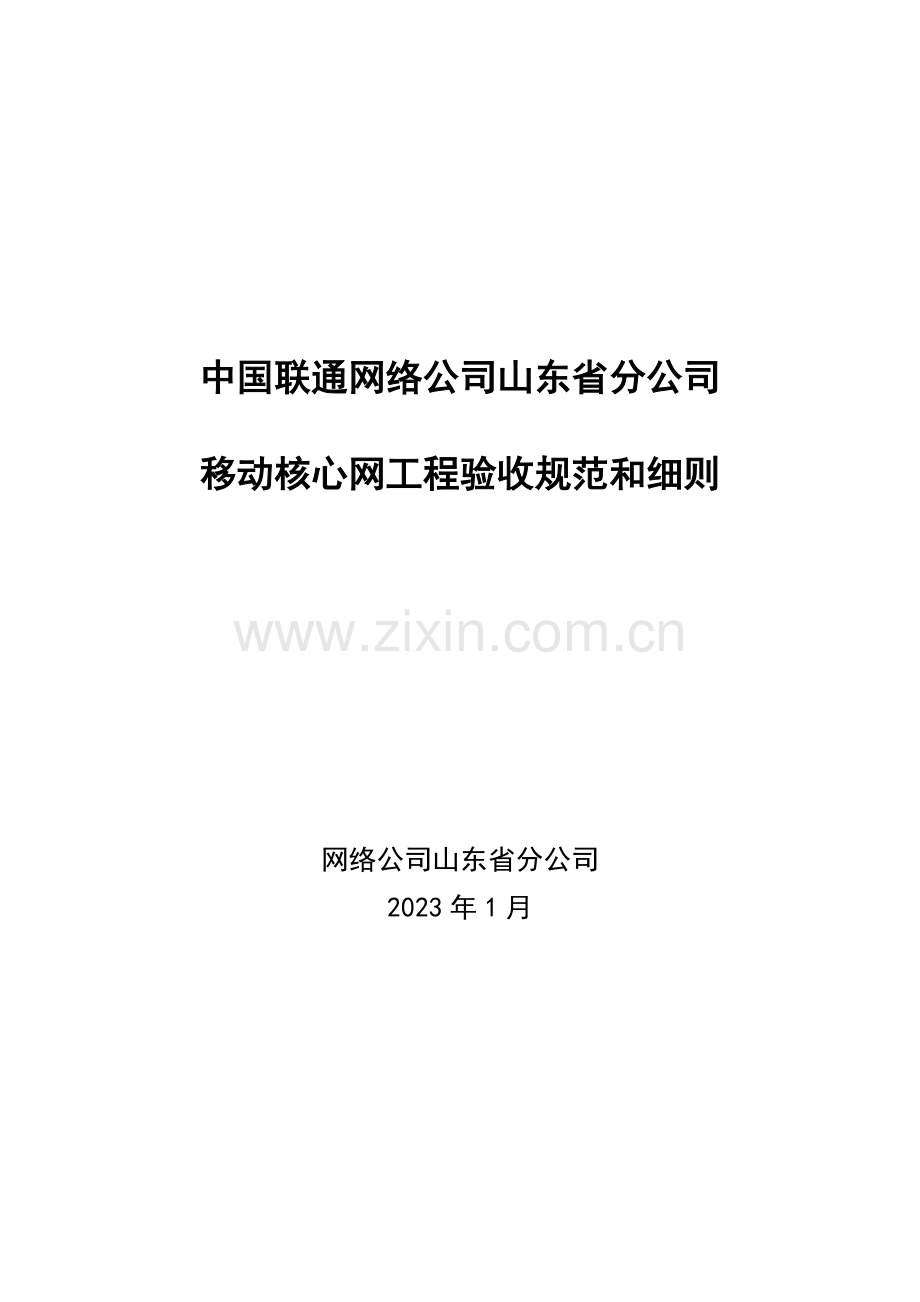

中国联通网络公司山东省分公司

移动核心网工程验收规范和细则

网络公司山东省分公司
2023年1月

目 录
1 总则 1
2 引用标准 1
3 验收内容 1
4 验收环节及规定 2
附录A 验收登记表格 5

1 总则
1.1 本验收细则重要规定了移动核心网建设中的随工检查、初步验收、试运营、竣工验收（终验）等环节的检查、测试等内容。
1.2 本规范合用于山东联通各市分公司移动核心网相关的建设内容，重要涉及MSC Server、MGW、HLR、SGSN、GGSN、 CG、BG、NTP Server、DNS等网元的验收工作。
1.3 工程验收的方法和环节应符合《山东联通网络工程验收管理办法》，验收标准和规定应按本细则执行。
1.4 本规范与国家有关标准和规范有矛盾时，应以国家标准和规范为准。
2 引用标准
（1）中国联通WCDMA网工程施工及验收规范；
（2）中国联通GPRS数字蜂窝移动通信网设备测试规范v3.0；
（3）中国联通GSM/WCDMA数字蜂窝移动通信网MSC Server设备测试规范v3.0；
（4）中国联通GSM/WCDMA数字蜂窝移动通信网MGW设备测试规范v3.0；
（5）中国联通GSM/WCDMA数字蜂窝移动通信网HLR设备规范v3.0。
3 验收内容
移动核心网工程验收重要涉及MSC Server、MGW、HLR、SGSN、GGSN、 CG、BG、NTP Server、DNS等核心网元的硬件验收及功能验收。
3.1 核心网网元硬件验收
核心网网元的硬件验收涉及硬件安装检查和网元的相应硬件测试部分， 具体规定的验收内容见附表1。
硬件安装检查分别针对整体设备运营环境、机架安装规范、设备施工工艺等要点检查项，重要涉及机房的环境检查、机架安装工艺、通信电缆的施工规范、设备接地安全防护等硬件工程的检查。同类产品设备硬件参照使用。
网元硬件测试部分重要涉及网元的单板测试、单板机框查询、输入/输出系统或后天设备检查、各解决模块的功能测试、各通信物理端口的测试、设备重启动测试和IP出口设备测试等内容。
硬件验收条目统一编号采用H-XXYYZZ格式，XX为一级条目编号，YY为二级条目的号，ZZ为三级条目的号。
网元硬件测试部分编号采用网元简称-H-XXYYZZ格式，XX为一级条目编号，YY为二级条目的号，ZZ为三级条目的号。
对每一个核心网网元一方面是硬件安装检查，在硬件安装检查完毕通过之后，再进行网元的硬件测实验收。
新建局规定对所有硬件安装检查验收条目进行验收，升级扩容局根据实际情况可对影响现网运营的条目不进行验收，但规定厂家提供技术说明文档。
3.2 核心网网元功能验收
核心网网元功能验收重要涉及对MSC Server、MGW、HLR、SGSN、GGSN、 CG、BG、NTP Server、DNS等核心网元的功能验收。具体规定的验收内容见附表2-附表10。
4 验收环节及规定
工程验收一般分为随工检查、工程初验、竣工验收（终验）三个部分，根据《山东联通网络工程验收管理办法》，小型工程、客户类工程、应急工程及技术成熟不需试运营的项目可一次性进行竣工验收，但验收内容和标准不变。各环节重点工作内容、职责规定、分工见下表所示。
表1 验收各环节职责、规定和分工
环节
重点工作内容
输出文档
参与人员
签字确认人员
随工验收
重要进行施工工艺检查（特别是隐蔽工程），发现问题，规定施工方现场整改，重新验收通过后才干进行后续的工作。
随工登记表格
随工人员、施工人员、厂家督导（根据与厂家协议的分工界面拟定是否有督导参与）。
随工人员、施工人员、厂家督导。
初步验收
侧重设备性能指标的验收，抽验部分随工验收的内容，检查随工验收的相关文档，若验收不通过，则进行限期整改，择期再组织验收。初验通过后，进入试运营阶段。
初步验收的指标记录、初步验收报告
运维部门主管、建设单位主管、施工单位项目经理、厂家项目经理
运维部门主管、建设单位主管、施工单位项目经理、厂家项目经理
竣工验收
项目主管单位抽验部分内容，收集试运营期间存在的问题和解决情况，必要时进行相关测试。
竣工验收报告
运维部门、建设单位、施工单位、厂家
运维部门主管、建设单位主管、施工单位项目经理、厂家项目经理
一次性验收
小型工程、客户类工程、应急工程及技术成熟不需试运营的项目可一次性进行竣工验收，即可以把相关验收工作一次性合并进行。但验收内容和标准不变
工程测试记录、随工登记表格、一次性验收报告
随工人员、厂家督导、施工人员，运维部门主管、建设单位主管
随工人员、厂家督导、施工人员，运维部门主管、建设单位主管
4.1 随工验收
随工验收由随工人员采用巡视、旁站等方式进行随工检查，重要是对设备安装、线缆布放及隐蔽工程部分进行施工现场检查，随工检查阶段需对工程施工情况进行100%检查并完毕随工记录及签字确认。
4.2 初步验收
工程交工后即可进行工程初验，工程初验内容涉及资料验收、施工验收两部分，具体验收内容及规定如下：
4.2.1 资料验收
初验前需对工程相关资料的完备性及准确性等方面进行验收，其重要涉及施工单位所需提供的竣工资料（含随工检查记录）、厂家督导所需提供的工程竣工资料两部分，具体内容如下：
1） 施工单位提供竣工资料（含随工检查记录）
工程竣工资料验收规定包含以下内容：
表2 移动核心网工程竣工资料验收检查表
项目名称：
序号
资料名称
是否齐全
是否准确
是否规范
是否盖章
是否签字
1
安装工程量总表

2
工程说明

3
测试记录

4
竣工图纸

5
随工检查记录、阶段验收报告

6
工程变更单

7
重大工程质量事故报告表

8
已安装的设备明细表

9
开工报告

10
停(复)工报告（根据实际情况提供）

11
洽商记录

12
备考表

项目主管人员签字：
日期： 年 月 日
2） 厂家督导提供工程竣工资料
厂家根据设备相应测试手册提供测试报告，测试报告规定完备准确。
4.2.2 施工验收
核算准备资料完备后即可进行初步验收，在初验环节，对于随工检查的部分内容，如设备安装工艺质量、系统设备的功能等进行验证及指标复测。如发现影响安全及影响系统功能和性能的重大质量问题，应针对该类问题进行全面检查和测试。初步验收中发现的不符合规范和达不到工程设计规定的项目，应查明因素，分清责任，由责任方限期进行解决。
工程初验后可投入试运营，试运营期一般为3个月，试运营期间，相关的资源数据应依据《中国联通通信网络运营维护规程》的规定录入资源管理系统。试运营期间要对初验中的遗留问题进行整改，假如重要指标不符合规定，可根据实际情况延长试运营时间。
4.3 竣工验收（终验）
试运营合格后进行终验（竣工验收），重要内容涉及：
（1）根据试运营报告确认各阶段测试检查结果；
（2）验收组认为必要项目的复验；
（3）设备的清点核算；
（4）对工程建设的各个环节做出评价；
（5）对符合竣工验收规定的建设项目予以验收，应形成会议纪要，对工程遗留问题的解决提出具体意见。

附录A 验收登记表格
1. 设备硬件验收
附表1 移动核心网设备硬件验收表
测试项
测试分项
属性
测试结果
硬件安装检查
H-01 硬件安装工程量的完毕情况

M
□通过 □未通过 □部分通过
H-02 机架安装工艺检查项
H-0201设备标签、相关标记检查
M
□通过 □未通过 □部分通过
H-0202 机架安装的检查
M
□通过 □未通过 □部分通过
H-0203 机架安装后的测试检查
M
□通过 □未通过 □部分通过
H-03 走线架及线槽的安装工艺检查项
H-0301 支撑、吊挂，走线架和线槽安装的检查
M
□通过 □未通过 □部分通过
H-0302 非震区与震区的抗震加固检查
M
□通过 □未通过 □部分通过
H-0303 上走线、下走线的安装检查
M
□通过 □未通过 □部分通过
H-04 设备接地网检查项
H-0401 防雷接地的检查
M
□通过 □未通过 □部分通过
H-0402 机架、终端、电源、配线架接地规定及线径检查
M
□通过 □未通过 □部分通过
H-0403 特殊情况接地检查
M
□通过 □未通过 □部分通过
H-05 电缆的布放工艺检查项
H-0501 架间电缆的布放检查
M
□通过 □未通过 □部分通过
H-0502 直流电源电缆的布放检查
M
□通过 □未通过 □部分通过
H-0503 中继电缆的布放检查
M
□通过 □未通过 □部分通过
H-0504 网线的布放检查
M
□通过 □未通过 □部分通过
H-0505 光纤的布放检查
M
□通过 □未通过 □部分通过
H-06 机框和单板的安装检查项
H-0601 机框的安装检查
M
□通过 □未通过 □部分通过
H-0602 单板的安装检查
M
□通过 □未通过 □部分通过
H-07 机台和外围终端设备的安装检查项
H-0701 终端电缆的布放检查
M
□通过 □未通过 □部分通过
H-0702 终端设备的安装检查
M
□通过 □未通过 □部分通过
H-0703 告警箱的安装检查
M
□通过 □未通过 □部分通过
H-08 配线架的安装检查项
H-0801 DDF/MDF架安装检查
M
□通过 □未通过 □部分通过
H-0802 ODF架安装检查
M
□通过 □未通过 □部分通过
H-09 电源模块、熔丝开关的安装检查

M
□通过 □未通过 □部分通过
H-10隐蔽工程的检查项

M
□通过 □未通过 □部分通过
H-11 供电检查
H-1101 机架供电检查
M
□通过 □未通过 □部分通过
H-1102 机框供电检查
M
□通过 □未通过 □部分通过
H-1103 单板试通电检查
M
□通过 □未通过 □部分通过
MSC Server硬件测实验收
SER-H-01单板测试
SER-H-0101单板加载
M
□通过 □未通过 □部分通过
SER-H-0102单板复位
M
□通过 □未通过 □部分通过
SER-H-0103单板倒换
M
□通过 □未通过 □部分通过
SER-H-02各单板、机框查询功能
SER-H-0201各单板状态查询
M
□通过 □未通过 □部分通过
SER-H-0202各机框风扇状态查询
M
□通过 □未通过 □部分通过
SER-H-0203配电框的工作状态查询
M
□通过 □未通过 □部分通过
SER-H-0204各单版指示灯状态查询
M
□通过 □未通过 □部分通过
SER-H-03各输入/输出系统或后台设备的测试

M
□通过 □未通过 □部分通过
SER-H-04各解决模块的功能测试

M
□通过 □未通过 □部分通过
SER-H-05各通信物理端口的测试
SER-H-0501单板测试
M
□通过 □未通过 □部分通过
SER-H-0502端口测试
M
□通过 □未通过 □部分通过
SER-H-06设备重启动测试

M
□通过 □未通过 □部分通过
SER-H-07IP出口设备测试

M
□通过 □未通过 □部分通过
MGW硬件测实验收
MGW-H-01单板测试
MGW-H-0101单板加载
M
□通过 □未通过 □部分通过
MGW-H-0102单板复位
M
□通过 □未通过 □部分通过
MGW-H-0103单板倒换
M
□通过 □未通过 □部分通过
MGW-H-02各单板、机框查询功能
MGW-H-0201各单板、机框状态查询
M
□通过 □未通过 □部分通过
MGW-H-0202各机框风扇状态查询
M
□通过 □未通过 □部分通过
MGW-H-0203配电框的工作状态查询
M
□通过 □未通过 □部分通过
MGW-H-0204各单版指示灯状态查询
M
□通过 □未通过 □部分通过
MGW-H-03各输入/输出系统或后台设备的测试

M
□通过 □未通过 □部分通过
MGW-H-04各解决模块的功能测试

M
□通过 □未通过 □部分通过
MGW-H-05各通信物理端口的测试
MGW-H-0501单板测试
M
□通过 □未通过 □部分通过
MGW-H-0502端口测试
M
□通过 □未通过 □部分通过
MGW-H-06设备重启动测试

M
□通过 □未通过 □部分通过
MGW-H-07IP出口设备测试

M
□通过 □未通过 □部分通过
HLR硬件测实验收
HLR-H-01单板测试
HLR-H-0101单板加载
M
□通过 □未通过 □部分通过
HLR-H-0102单板复位
M
□通过 □未通过 □部分通过
HLR-H-0103单板倒换
M
□通过 □未通过 □部分通过

M
□通过 □未通过 □部分通过
HLR-H-02各单板、机框查询功能
HLR-H-0201各单板状态查询
M
□通过 □未通过 □部分通过
HLR-H-0202各机框风扇状态查询
M
□通过 □未通过 □部分通过
HLR-H-0203配电框的工作状态查询
M
□通过 □未通过 □部分通过
HLR-H-0204各单版指示灯状态查询
M
□通过 □未通过 □部分通过
HLR-H-03各输入/输出系统或后台设备的测试

M
□通过 □未通过 □部分通过
HLR-H-04各解决模块的功能测试

M
□通过 □未通过 □部分通过
HLR-H-05各通信物理端口的测试

M
□通过 □未通过 □部分通过
HLR-H-06设备重启动测试

M
□通过 □未通过 □部分通过
HLR-H-07IP出口设备测试

M
□通过 □未通过 □部分通过
SGSN硬件测实验收
SGSN-H-01单板测试
SGSN-H-0101单板加载
M
□通过 □未通过 □部分通过
SGSN-H-0102单板复位
M
□通过 □未通过 □部分通过
SGSN-H-0103单板倒换
M
□通过 □未通过 □部分通过
SGSN-H-02各单板、机框查询功能
SGSN-H-0201各单板、机框状态查询
M
□通过 □未通过 □部分通过
SGSN-H-0202各机框风扇状态查询
M
□通过 □未通过 □部分通过
SGSN-H-0203配电框的工作状态查询
M
□通过 □未通过 □部分通过
SGSN-H-0204各单版指示灯状态查询
M
□通过 □未通过 □部分通过
SGSN-H-03各输入/输出系统或后台设备的测试

M
□通过 □未通过 □部分通过
SGSN-H-04各解决模块的功能测试

M
□通过 □未通过 □部分通过
SGSN-H-05各通信物理端口的测试

M
□通过 □未通过 □部分通过
SGSN-H-06设备重启动测试

M
□通过 □未通过 □部分通过
SGSN-H-07IP出口设备测试

M
□通过 □未通过 □部分通过
GGSN硬件测实验收
GGSN-H-01单板测试
GGSN-H-0101单板加载
M
□通过 □未通过 □部分通过
GGSN-H-0102单板复位
M
□通过 □未通过 □部分通过
GGSN-H-0103单板倒换
M
□通过 □未通过 □部分通过
GGSN-H-02各单板、机框查询功能
GGSN-H-0201各单板、机框状态查询
M
□通过 □未通过 □部分通过
GGSN-H-0202各机框风扇状态查询
M
□通过 □未通过 □部分通过
GGSN-H-0203配电框的工作状态查询
M
□通过 □未通过 □部分通过
GGSN-H-0204各单版指示灯状态查询
M
□通过 □未通过 □部分通过
GGSN-H-03各输入/输出系统或台设备的测试

M
□通过 □未通过 □部分通过
GGSN-H-04各解决模块的功能测试

M
□通过 □未通过 □部分通过
GGSN-H-05各通信物理端口的测试

M
□通过 □未通过 □部分通过
GGSN-H-06设备重启动测试

M
□通过 □未通过 □部分通过
GGSN-H-07IP出口设备测试

M
□通过 □未通过 □部分通过
CG硬件测实验收
CG-H-01物理端口测试

M
□通过 □未通过 □部分通过
CG-H-02 业务端口故障切换

M
□通过 □未通过 □部分通过
BG硬件测实验收
BG-H-01物理端口测试

M
□通过 □未通过 □部分通过
NTP Server硬件测实验收
NTP-H-01单板复位

M
□通过 □未通过 □部分通过
NTP-H-02单板查询

M
□通过 □未通过 □部分通过
NTP-H-03单板倒换

M
□通过 □未通过 □部分通过
NTP-H-04通信物理端口测试

M
□通过 □未通过 □部分通过
DNS硬件测实验收
DNS-H-01系统CPU、内存、硬盘的运用率

M
□通过 □未通过 □部分通过
DNS-H-02物理端口管理测试

M
□通过 □未通过 □部分通过

时间： 年 月 日
人员签字

注：凡属性标记为M的测试条目为必选条目，标记为O的测试条目为可选条目。下同。
2. MSC Server功能验收
附表2 MSC Server功能验收表
编号
测试项
属性
测试结果
SER-S-004
系统功能验收部分
本机系统管理
时间设立功能

M
□通过 □未通过 □部分通过
SER-S-009
同步管理
检查时钟同步

M
□通过 □未通过 □部分通过
SER-U-008
业务功能验收部
前转无应答时间设立

M
□通过 □未通过 □部分通过
SER-U-009
R99终端接入功能

M
□通过 □未通过 □部分通过
SER-U-010
XUDT功能

M
□通过 □未通过 □部分通过
SER-U-022
VLR功能
ARD功能

M
□通过 □未通过 □部分通过
SER-U-023
互通功能

M
□通过 □未通过 □部分通过
SER-U-024
SSP功能
智能触发检出功能

M
□通过 □未通过 □部分通过
SER-U-025
时间监视和通话逼迫释放功能

M
□通过 □未通过 □部分通过
SER-U-029
长时间呼喊检出功能

M
□通过 □未通过 □部分通过
SER-U-030
呼喊解决功能
录音告知测试

M
□通过 □未通过 □部分通过
SER-U-031
IVR呼喊测试

M
□通过 □未通过 □部分通过
SER-U-032
恶意呼喊时提供主叫用户号码

M
□通过 □未通过 □部分通过
SER-U-047
安全保密功能
警用接口功能

M
□通过 □未通过 □部分通过
SER-U-048
停机拨打特服号码

M
□通过 □未通过 □部分通过
SER-U-049
基本业务
普通电话业务

M
□通过 □未通过 □部分通过
SER-U-050
紧急呼喊

M
□通过 □未通过 □部分通过
SER-U-051
短消息业务

M
□通过 □未通过 □部分通过
SER-U-052
传真业务

M
□通过 □未通过 □部分通过
SER-U-053
补充业务
无条件呼喊前转

M
□通过 □未通过 □部分通过
SER-U-055
遇忙呼喊前转（用户决定忙）

M
□通过 □未通过 □部分通过
SER-U-057
不可及呼喊前转

M
□通过 □未通过 □部分通过
SER-U-058
呼喊等待

M
□通过 □未通过 □部分通过
SER-U-059
呼喊保持业务

M
□通过 □未通过 □部分通过
SER-U-064
闭锁所有出局呼喊

M
□通过 □未通过 □部分通过
SER-U-065
闭锁所有国际出局呼喊

M
□通过 □未通过 □部分通过
SER-U-067
闭锁所有入局呼喊

M
□通过 □未通过 □部分通过
SER-U-069
ODB闭锁所有出局呼喊

M
□通过 □未通过 □部分通过
SER-U-070
ODB闭锁所有国际出局呼喊

M
□通过 □未通过 □部分通过
SER-U-073
ODB闭锁高额费率信息/娱乐业务出局呼喊

M
□通过 □未通过 □部分通过
SER-U-074
ODB闭锁补充业务接入

M
□通过 □未通过 □部分通过
SER-U-075
ODB闭锁所有入局呼喊

M
□通过 □未通过 □部分通过
SER-U-078
ODB闭锁短信业务接入

M
□通过 □未通过 □部分通过
SER-U-079
ODB闭锁指定号码的呼出和接入

M
□通过 □未通过 □部分通过
SER-U-080
ODB闭锁登记的呼喊前转

M
□通过 □未通过 □部分通过
SER-U-081
多方通话业务（MPTY）

M
□通过 □未通过 □部分通过
SER-U-082
非结构化补充业务数据

M
□通过 □未通过 □部分通过
SER-U-083
显式呼喊迁移（ECT）

M
□通过 □未通过 □部分通过
SER-U-084
至忙用户呼喊完毕（CCBS）

M
□通过 □未通过 □部分通过
SER-U-085
智能网业务
VPMN业务

M
□通过 □未通过 □部分通过
SER-U-086
PPS业务

M
□通过 □未通过 □部分通过
SER-U-087
其它业务
可视电话互通业务

M
□通过 □未通过 □部分通过
SER-U-096
可视电话无条件呼喊前转

M
□通过 □未通过 □部分通过
SER-U-097
可视电话遇忙呼喊前转（网络决定忙）

M
□通过 □未通过 □部分通过
SER-U-098
可视电话遇忙呼喊前转（用户决定忙）

M
□通过 □未通过 □部分通过
SER-U-099
可视电话无应答呼喊前转

M
□通过 □未通过 □部分通过
SER-U-100
可视电话不可及呼喊前转

M
□通过 □未通过 □部分通过
SER-U-101
可视电话主叫号码辨认提供

M
□通过 □未通过 □部分通过
SER-U-102
可视电话主叫号码辨认限制

M
□通过 □未通过 □部分通过
SER-U-103
多方视频会议功能

M
□通过 □未通过 □部分通过
SER-U-104
可视电话漫游功能

M
□通过 □未通过 □部分通过
SER-U-105
可视电话互通功能

M
□通过 □未通过 □部分通过
SER-U-106
区域签约限制业务（本地通）

M
□通过 □未通过 □部分通过
SER-U-107
炫铃业务

M
□通过 □未通过 □部分通过
SER-U-108
炫铃一键复制功能

M
□通过 □未通过 □部分通过
SER-U-109
视频炫铃业务

M
□通过 □未通过 □部分通过
SER-U-110
定位业务

M
□通过 □未通过 □部分通过
SER-N-001
联网及数据检查部分
接口测试
验证与网管系统的接口
实时查看告警故障信息
M
□通过 □未通过 □部分通过
SER-N-002
查询配置数据
M
□通过 □未通过 □部分通过
SER-N-003
计费系统接口测试

M
□通过 □未通过 □部分通过
SER-N-004
验证MSCSERVER与各网元间的兼容性
闭塞与解闭至各STP/HLR/SCP/GMSC/MSC间MTP信令链

M
□通过 □未通过 □部分通过
SER-N-005
闭塞与解闭至各网元的BICC电路设备

M
□通过 □未通过 □部分通过
SER-N-006
闭塞与解闭至各网元的ISUP话务设备

M
□通过 □未通过 □部分通过
SER-N-007
路由测试
各局间去话路由测试

M
□通过 □未通过 □部分通过
SER-N-008
各局间来话路由测试

M
□通过 □未通过 □部分通过
SER-N-009
路由选择功能
根据被叫MSRN拟定承载资源
M
□通过 □未通过 □部分通过
SER-N-010
根据主叫接入方式拟定承载资源
M
□通过 □未通过 □部分通过
SER-N-011
计费话单测试
计费话单校验测试

M
□通过 □未通过 □部分通过
SER-N-012
计费话单格式验证

M
□通过 □未通过 □部分通过
SER-N-013
热计费话单验证

M
□通过 □未通过 □部分通过
SER-N-014
数据检查
检查本网元局数据
号码类数据
M
□通过 □未通过 □部分通过
SER-N-015
业务类数据
M
□通过 □未通过 □部分通过
SER-N-016
操作维护及功能类数据
M
□通过 □未通过 □部分通过
SER-N-017
中继路由数据
M
□通过 □未通过 □部分通过
SER-N-018
信令类数据
M
□通过 □未通过 □部分通过
SER-N-019
冗余功能类数据
M
□通过 □未通过 □部分通过
SER-N-020
验证本省各STP的数据
验证本省1对HSTP数据
M
□通过 □未通过 □部分通过
SER-N-021
验证本省各LSTP数据
M
□通过 □未通过 □部分通过
SER-N-022
验证本省各HLR的数据

M
□通过 □未通过 □部分通过
SER-N-023
验证本省各SCP的数据

M
□通过 □未通过 □部分通过
SER-N-024
验证各SMSC（短信平台）业务平台数据

M
□通过 □未通过 □部分通过
SER-N-025
验证本省各汇接局的数据

M
□通过 □未通过 □部分通过
SER-N-026
验证本省各MSC/GMSC局的数据
验证各MSC的数据
M
□通过 □未通过 □部分通过
SER-N-027
验证各GMSC的数据
M
□通过 □未通过 □部分通过
SER-N-028
验证本省各MSCSERVER局的数据

M
□通过 □未通过 □部分通过
SER-N-029
验证省际相关MSC Server的数据

M
□通过 □未通过 □部分通过
SER-N-030
检查IP承载网各路由器等设备数据

M
□通过 □未通过 □部分通过

时间： 年 月 日
人员签字

3. MGW功能验收
附表3 MGW功能验收表
编号
测试项
属性
验收结果
MGW-S-001
系统功能验收部分
本机系统管理
人机接口的安全测试
用户帐号规则
M
□通过 □未通过 □部分通过
MGW-S-002
创建角色
M
□通过 □未通过 □部分通过
MGW-S-003
创建用户
M
□通过 □未通过 □部分通过
MGW-S-004
时间设立功能
M
□通过 □未通过 □部分通过
MGW-S-005
同步管理
检查互换机时间同步
客户端操作系统时间与所配置的服务器时间相同步
M
□通过 □未通过 □部分通过
MGW-S-006
服务端与指定服务器时间同步
M
□通过 □未通过 □部分通过
MGW-S-007
前台网元的时间同步
M
□通过 □未通过 □部分通过
MGW-S-008
检查时钟同步

M
□通过 □未通过 □部分通过
MGW-S-010
跟踪管理
信令跟踪测试

M
□通过 □未通过 □部分通过
MGW-U-009
业务功能验收部分
信号解决功能
DTMF信号检测功能

M
□通过 □未通过 □部分通过
MGW-U-010
DTMF信号转换功能

M
□通过 □未通过 □部分通过
MGW-U-011
录音告知测试

M
□通过 □未通过 □部分通过
MGW-U-021
警用接口功能

M
□通过 □未通过 □部分通过
MGW-N-003
联网及数据检查部分
内嵌信令网关

M
□通过 □未通过 □部分通过

时间： 年 月 日
人员签字

4. HLR功能验收
附表4 HLR功能验收表
编号
测试项
属性
测试结果
HLR-S-001
系统功能验收部分
本机系统管理
人机接口的安全测试
用户登录和注销
M
□通过 □未通过 □部分通过
HLR-S-002
修改口令
M
□通过 □未通过 □部分通过
HLR-S-003
人机命令的管理测试
批命令执行功能
M
□通过 □未通过 □部分通过
HLR-S-004
图形界面操作系统的测试
系统管理刷新
M
□通过 □未通过 □部分通过
HLR-S-005
显示设备信息
M
□通过 □未通过 □部分通过
HLR-S-006
保存设备位置
M
□通过 □未通过 □部分通过
HLR-S-007
MTP链路状态查询
M
□通过 □未通过 □部分通过
HLR-S-008
局向状态查询
M
□通过 □未通过 □部分通过
HLR-S-011
时间设立功能
设立HLR工作时间
M
□通过 □未通过 □部分通过
HLR-S-012
客户端操作系统时间与所配置的服务器时间相同步
M
□通过 □未通过 □部分通过
HLR-S-013
服务端与指定服务器时间同步
M
□通过 □未通过 □部分通过
HLR-S-016
对用户数据的管理、鉴权支持及多个MAP版本支持
HLR对用户数据的管理
M
□通过 □未通过 □部分通过
HLR-S-017
用户签约数据的操作管理
M
□通过 □未通过 □部分通过
HLR-S-018
HLR支持多种鉴权算法
M
□通过 □未通过 □部分通过
HLR-S-023
跟踪管理
业务跟踪测试

M
□通过 □未通过 □部分通过
HLR-U-004
业务功能验收部分
用户鉴权数据管理
鉴权参数转换功能

M
□通过 □未通过 □部分通过
HLR-U-007
移动性管理
移动用户初次VLR/SGSN位置更新

M
□通过 □未通过 □部分通过
HLR-U-008
移动用户在跨VLR/SGSN的位置更新

M
□通过 □未通过 □部分通过
HLR-U-010
ARD功能

M
□通过 □未通过 □部分通过
HLR-U-011
XUDT功能

M
□通过 □未通过 □部分通过
HLR-U-012
差异化服务用户标记存储功能
CS ARP

M
□通过 □未通过 □部分通过
HLR-U-013
ARP

M
□通过 □未通过 □部分通过
HLR-U-015
支持ADD功能

M
□通过 □未通过 □部分通过
HLR-U-016
前转无应答缺省时间设立功能

M
□通过 □未通过 □部分通过
HLR-U-017
指定号段用户数据导出功能

M
□通过 □未通过 □部分通过
HLR-N-001
联网及数据检查部分
接口测试
验证与网管系统的接口
验证网管系统的告警上报功能
M
□通过 □未通过 □部分通过
HLR-N-002
验证OMM SERVER性能记录上报功能
M
□通过 □未通过 □部分通过
HLR-N-003
验证HLR与各网元的兼容性
验证直连局间的链路状态
M
□通过 □未通过 □部分通过
HLR-N-004
插拔中继电缆测试
M
□通过 □未通过 □部分通过
HLR-N-005
数据检查
验证本网元数据
号码类数据
M
□通过 □未通过 □部分通过
HLR-N-006
业务类数据
M
□通过 □未通过 □部分通过
HLR-N-007
操作维护类数据
M
□通过 □未通过 □部分通过
HLR-N-008
信令类数据
M
□通过 □未通过 □部分通过
HLR-N-009
验证本省各STP数据
验证本省1对HSTP
M
□通过 □未通过 □部分通过
HLR-N-010
验证本省各LSTP
M
□通过 □未通过 □部分通过
HLR-N-011
验证本省各SCP数据

M
□通过 □未通过 □部分通过
HLR-N-012
验证本省各HLR数据

M
□通过 □未通过 □部分通过
HLR-N-013
验证各SMSC（短信平台）或其它业务平台数据

M
□通过 □未通过 □部分通过
HLR-N-014
验证本省各MSC/MSCS/GMSC/SGSN局的数据
验证各MSC的数据
M
□通过 □未通过 □部分通过
HLR-N-015
验证各GMSC数据
M
□通过 □未通过 □部分通过
HLR-N-016
本省各SGSN的数据
M
□通过 □未通过 □部分通过
HLR-N-017
验证各省际相关网元数据
省际各MSCS数据
M
□通过 □未通过 □部分通过
HLR-N-018
省际各SGSN数据
M
□通过 □未通过 □部分通过

时间： 年 月 日
人员签字

5. SGSN功能验收
附表5 SGSN功能验收表
编号
测试项
属性
测试结果
SGSN-001
功能验收部分
