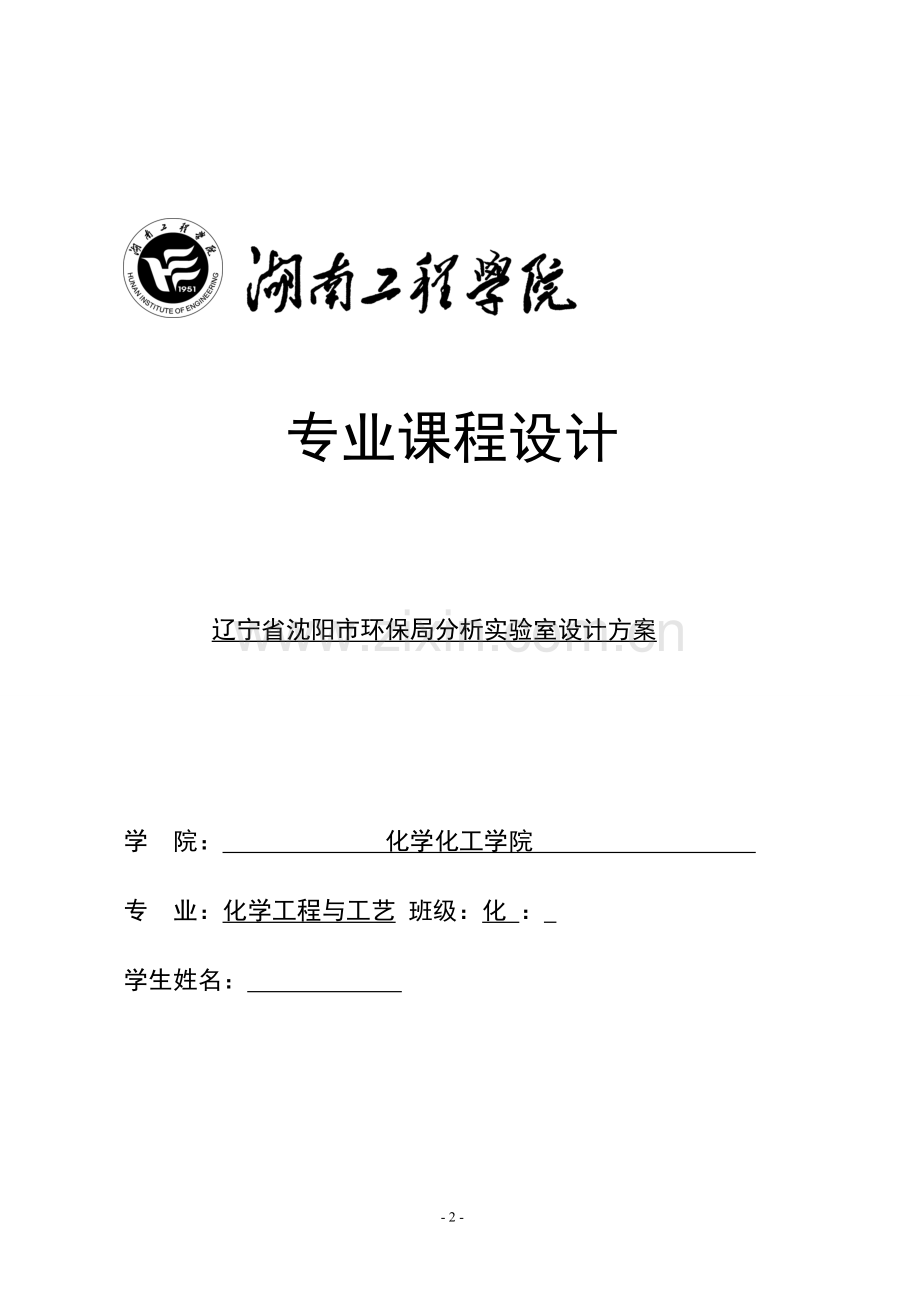

专业课程设计

辽宁省沈阳市环保局分析实验室设计方案

学 院： 化学化工学院
专 业：化学工程与工艺 班级：化 ：
学生姓名：

课程设计任务书

题目： 沈阳市环保局环境监测中心分析实验室设计方案
姓名

一、课程设计内容和要求
根据所给题目，结合一个企业、事业单位、科研院所等的厂房建筑、生产特点设计各种分析实验室:

1.本方案预算资金200万元（老板一分钱也不会多给），你可以寻找一个匹配企业（这一点很重要），先根据生产特点和产品种类拟定分析检测项目，再进行实验室设计。资金全部用于仪器设备采购，水电、通风、实验台面、装修等另有预算。
2.你所采购的仪器要能满足公司的分析需求，保持生产的正常运转。这需要你全面考虑企业的产品种类和生产规模，为你的预算资金设定最佳匹配的分析项目。你还需有一点超前意识，考虑企业的长远可持续发展。分析项目不是越多越好，也不是越少越好，而是适合预算资金的优化方案。如果从你的分析项目看出你所在的企业产品结构合理，你的设计方案可加分；反之，你的分析项目只一、两个，产品单一落后，你的企业没有竞争力，很可能会淘汰，你的设计方案也淘汰了！
3.你需要到图书馆、资料室和互联网上去查找相关资料，设计时要考虑：
（1）实验室的建设规划和基本程序，实验室建筑的组成及总体布局，实验室的结构与楼面荷，实验室的造价。
（2）供水、供电、供气、通风系统、空气净化、安全措施、环境保护等基础设施和基本条件要求及设计，实验室工程管网综合设计和实验室的安全防护设施要求。
（3）化学实验室和仪器分析实验室的特点及要求。
（4）分析仪器、设备的特点、适用范围，生产厂家、型号、性能与主要技术指标。
（5）分析实验室的平立面布置图及设备图的绘制
4.你必须及时上交符合课程设计要求的设计报告或说明书。设计报告应至少应包括：
（1）简洁的文字说明，含公司背景介绍、生产经营、产品、分析项目等；
（2）实验室总体设计图和各分室的平面设计、布置图（画图提倡用CAD或其它绘图软件）；
（3）仪器设备性能以及选购方案、理由。
5.课程设计要求报告格式参照学院毕业论文格式（学院网页可下载），装订顺序为：封面-任务书-正文-附件（如果有的话）-设计评语-评分标准。正文最多使用三级标题，字数5000以上，多者不限。
6.本课程设计你必须独立自主完成，若有雷同，不属巧合，一律重修！
二、时间分配表
（仅供参考）
序 号
内 容
时间分配（天）
备 注
1
设计准备
1
其中讲授0.5天
2
资料查找
2-4

3
方案设计
6

4
中途检查、汇报
1

5
方案整理修改，书写报告
2-3

合 计
12

三、成绩评定
设计论文质量：40%；答辩成绩：30%；平时成绩：30%

化学工程与工艺教研室
2012.6.12

一、 单位简介

环保局属于政府职能部门，隶属于国家环保部。沈阳市环境保护局于1979年12月在沈阳市环境保护办公室基础上组建成立，为沈阳市政府的工作部门。 近年来在市委、市政府对环境保护工作的高度重视和大力扶持下，全市环保系统在人力资源和能力建设上都得到了长足发展，队伍编制规模和人员知识结构、年龄结构、综合素质等在全国同类城市中已经处于前列。以较高素质的人力资源和以先进技术装备为依托的参与城市发展综合决策的能力和综合执法能力得到大幅度提升，环境监控、监测、宣教、污水处理、固废处置等能力均已达到全国领先水平，为全市环境大发展奠定了坚实基础。

二、环境监测中心主要职责

1. 主要负责监督管理全市大气、水体、土壤、噪声、固体废物、有毒化学品等污染防治工作。
2. 实施国家、省颁布的各类环境质量标准、污染物排放标准、环境技术标准。
3. 负责管辖区域内的环境监测和信息发布。

二、 主要检测项目

沈阳是我国最重要的重工业基地，诸如北方重工，沈阳机床集团，沈阳飞机制造厂等。在为沈阳市带来经济发展的同时也带来了污染源，给沈阳的环境保护和监测也带来了不小的挑战。浑河水质的检测就显得尤为重要。
下图为环境监测项目：

18

三、 仪器的选购

（一） 原子吸收光谱仪

GBC SavantAA 原子吸收光谱仪

公司：吉必希科学仪器(上海)有限公司
品牌：澳大利亚GBC
选购理由：SavantAA原子吸收光谱仪是全自动的分析仪，可以胜任每天数百个样品的分析量；它拥有世界上最高的灵敏度和精度； 双光束光学系统，保证了仪器的长期稳定性 ；无与伦比的火焰系统，对5mg/L的铜溶液，在相同的测量条件下，可以同时得到>0.8A的灵敏度和RSD<0.45%的精度！

（二） Aurora 1030W TOC总碳分析仪

公司：苏州市莱顿科学仪器有限公司
品牌：美国OI
选购理由：TOC是通过湿法氧化从而得到最佳的准确度和数据的真实性；并且它具有极宽的操作范围,2ppb C到30,000ppm C等等。

（三）美国SRI 8610C气相色谱仪
公司：北京国嘉恒业科学仪器有限公司
品牌：美国 SRI
选购理由：美国SRI公司是生产实验室及现场分析用气相色谱仪的专业厂家，其气相色谱仪具多功能的特性，可满足不同用户的各种应用需要。在美国，美国环境保护署、国家标准局、农业部、海关服务中心、陆军部、疾病管制中心及各大学、研究所、各大石油公司(BP, Chevron, Shell等）和知名企业（柯达胶卷、洛克希德发动机、固特异轮胎）等都使用此公司的产品。 这种气相色谱是专用与环境气体分析，用于混合气体的分析,如 H2、O2、N2、CO2、CO、NOx、甲烷、乙烷、乙烯、丙烷、丁烷、戊烷、C6-C8等等。

（四）美国戴安Ultimate3000 DGLC双三元梯度液相色谱仪

公司：杭州纽蓝科技有限公司
品牌：美国戴安
选购理由：戴安UltiMate3000钛系统高效液相色谱是一套完全生物兼容的系统，为以蛋白质、多肽、抗体和核（苷）酸为基础的药品研发提供了一套完整的分析工具；消除和解决了由铁及其它过渡金属离子对分离柱、样品和溶剂所造成的污染而引起的各种问题；并且即使在高盐、强酸、强碱的恶劣条件下，系统也能可靠和长时间地工作，并延长系统的使用寿命。

五、 仪器清单

序号
仪器名称
型号
公司
价格（元）
数量
总价（元）
国产/进口
1

电热套

ZNCL-TS
上海卫凯仪器设备有限公司

2000

4

8000

国产
2
磁力搅拌器
EPFO-986367

上海安谱科学仪器有限公司

6863

4

27452
进口（美国TALBOYS）

3

打印机
HP CP2025dn

上海瀚波数码电子有限公司

6039

4

24156
进口（美国惠普）
4

马弗炉

SX2-5-12TP

济南精密科学仪器仪表有限公司

16740

1

16740

国产
5

万分之一分析天平

BSA124S
上海楚柏实验室设备有限公司

9345

2

15886
进口（德国赛多利斯 ）
6
十万分之一分析天平

BT25S
上海楚柏实验室设备有限公司

21840

2

37128
进口（德国赛多利斯 ）
7

恒温干燥箱

DGG-9053AD
上海森信实验仪器有限公司

3402

2

6804

国产
8

纯水器

Direct-Q3
杭州科欣进出口有限公司

42000

1

42000
进口（法国Millipor）
9
数显恒温水浴锅
HH-S2
常州国华电器有限公司
11000
2
22000
国产
10
恒流大气采样器
BS-H2
坤健捷诚（北京）科技发展有限公司
7650
2
15300
国产
11
水质采样器
FC-9624
北京戴美克科技有限公司
26685
2
53370
国产
12

色差仪

NH300
天津市福元铭仪器设备有限公司

8280
2

16560

国产
13
浊度计
WGZ-2000P
上海垒固仪器有限公司
8640
2
17280

国产
14

温度计
testo 905-T2
上海宝新仪器仪表有限公司
748
2
1496
进口（德国德图）
15
台式pH计/电导率仪
HR/MP515
上海三信仪表厂
3510
2
7020
国产
16
便携式pH计
PH200i
大迈仪器(上海)有限公司
2700
2
5400
国产
17
便携式溶解氧
DO测定仪
YSI DO200
上海圣科仪器设备有限公司
5760
2
11520
国产
18
台式溶解氧测定仪
BANTE820
上海般特仪器有限公司
3150
2
6300
国产
19
台式COD测定仪
ET1151M
上海京工实业有限公司
13983
1
13983
国产
20
便携式COD测定仪
YHCA-100B
上海圣科仪器设备有限公司
15800
2
31600
国产
21
BOD测定仪
890型
上海加惠仪器仪表有限公司
50400
1
50400
国产
22
总磷测定仪
5B-6P型
北京连华科技
13050
2
26100
国产
23
台式氨氮分析仪
DWS-296
上海精密科学仪器有限公司
9027
2
18054
国产
24
便携式氨氮分析仪
SD90715B
上海岛韩实业有限公司
2520
2
5040
国产
25
TOC总碳分析仪
Aurora 1030W
苏州市莱顿科学仪器有限公司
170000
1
170000
进口（美国OI）
26
紫外可见分光光度计
752
上海现科分光仪器有限公司
14850
2
29700
国产
27
可见分光光度计
722
上海垒固仪器有限公司
3240
2
6480
国产
28
气相色谱仪
Clarus 680 GC
北京国嘉恒业科学仪器有限公司
420000
1
420000
进口（美国SRI）
29
高效液相色谱仪HPLC
U-3000
杭州纽蓝科技有限公司
340000
1
340000
进口（美国戴安）
30
原子吸收光谱仪
SavantAA
吉必希科学仪器(上海)有限公司
510000
1
510000
进口（澳大利亚 GBC）
31
火焰分光光度计
AP1402
上海傲谱
25000
1
25000
国产
31
基本仪器

20000

20000

总计

1998767

六、实验室整体设计

1． 实验室性质

主要用于本地水质等环境的监测与检测，可设精密仪器室（放置天平，分光光度计等分析仪器设备），化学分析检验室（常规化学检测），及样品储存室，更衣室、办公室等。
2． 实验室的基本要求及设计方案

1) 试样制备室
环境要求：保证通风，避免热源、潮湿和杂物对试样的干扰；设置粉尘、废气的收集和排除装置，避免制样过程中粉尘、废气等有害物质对其他试样的干扰。
面积：10m×12m；
配备：研磨机，Direct-Q3 纯水器，HH-S2数显恒温水浴锅。
2) 化学分析实验室
环境要求：由于化验工作中常常会产生有毒或易燃的气体，因此化验室要有良好的通风条件；化验室的建筑应耐火或用不易燃的材料建成，隔断和顶棚也要考虑到防火性能，因此可采用水磨石地面，窗户要能防尘，室内采光要好；室内应配备专用的给水和排水系统。
面积：10m×12m；
配备：酸、碱滴定管， 电热套，锥形瓶，滴定台，马弗炉，电热恒温干燥箱等各种化学分析所需仪器。
3) 精密仪器实验室
环境要求：要求具有防火、防震、防电磁干扰、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在18-25℃，湿度在60%-70%，电压要稳定，有良好的通风条件。
由于精密仪器较多，可将精密仪器实验室分为：
① 天平室
面积：10m×3m；
配备：万分之一分析天平2台；十万分之一分析天平2台。
② 分光光度室
面积：10m×5m；
配备：752紫外可见分光光度计2台,722可见分光光度计2台。
③原子吸收光谱室
面积：10m×4m；
配备：石墨炉原子吸收分光光度计（带石墨炉）。
④气相色谱室
面积：10m×6m
配备：Clarus 680 GC 气相色谱仪
⑤液相色谱室
面积：10m×4m
配备：U-3000 高效液相色谱仪
⑥基础指标分析室
面积：10m×5m
配备：Aurora 1030W TOC总碳分析仪、pH计、COD测定仪、DO、BOD测定仪等。
⑦高温无菌室
面积：10m×4m
4) 辅助室
环境要求：要具有防明火、防潮湿、防高温、防日光直射、防雷电的功能；药品储藏室房间应朝北、干燥、通风良好，顶棚应遮阳隔热，门窗应坚固，窗应为高窗，门窗应设遮阳板；备有消防器材。
面积：10m×4m；
配备：储存各类化学药品。

七、实验室平面布置图
