物联网智能网关工业采集网关数据采集网关的功能及应用方案

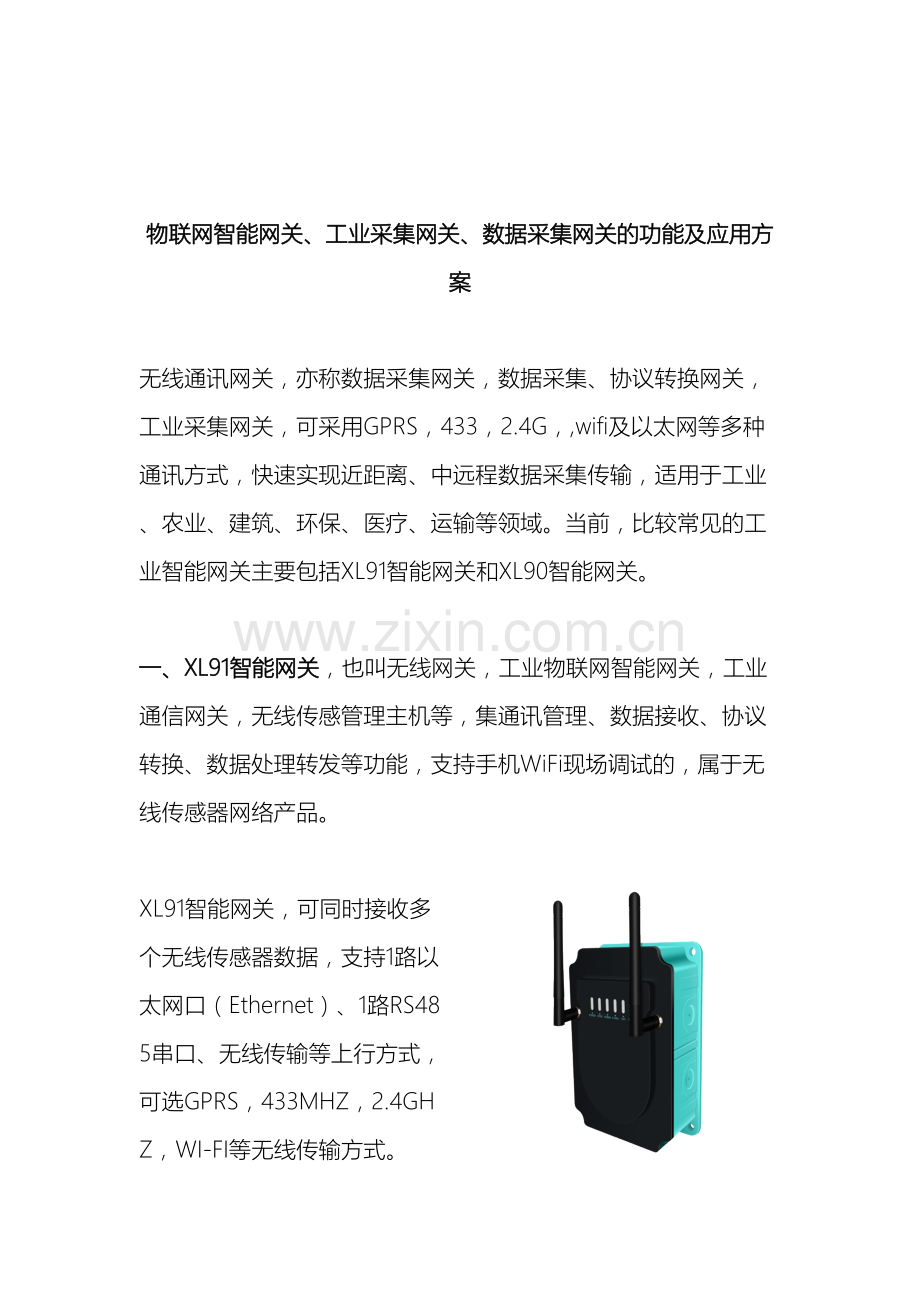

物联网智能网关、工业采集网关、数据采集网关的功能及应用方案

无线通讯网关，亦称数据采集网关，数据采集、协议转换网关，工业采集网关，可采用GPRS，433，2.4G，,wifi及以太网等多种通讯方式，快速实现近距离、中远程数据采集传输，适用于工业、农业、建筑、环保、医疗、运输等领域。当前，比较常见的工业智能网关主要包括XL91智能网关和XL90智能网关。

一、XL91智能网关，也叫无线网关，工业物联网智能网关，工业通信网关，无线传感管理主机等，集通讯管理、数据接收、协议转换、数据处理转发等功能，支持手机WiFi现场调试的，属于无线传感器网络产品。

XL91智能网关，可同时接收多个无线传感器数据，支持1路以太网口（Ethernet）、1路RS485串口、无线传输等上行方式， 可选GPRS，433MHZ，2.4GHZ，WI-FI等无线传输方式。

特点：
1、XL91 适用于构建小容量的传感网络；
2、读取、处理、转发传感节点的数据：通讯管理、协议转换、数据处理、数据转发；
3、提供用户要求的协议；
4、1路2.4GHz或490MHz，组成星型或MESH型的网络；
5、可提供用户要求的协议；
构建小型智能传感网络；
协调、管理传感网络节点通讯；
智能传感网络和外部网络枢纽和桥梁：通讯网络转换、通信协议转换；拓扑图如下↓

XL91 物联网智能网关应用领域：
1、油田、油井、气田监测；
2、蒸汽管道、供暖管道监测；
3、水泵房的监测；
4、冷藏、仓储环境监测；
5、农业、养殖环境监测。

XL91 物联网智能网关应用方案一：拓扑图如下↓
1、构建小型智能传感网络；
2、传感网络和外部网络的网络转换和协议转换设备。
3、经过433MHz、2.4GHz无线方式读取传感节点的数据；
4、经过GPRS方式将数据上传至云服务器；
5、可在现场加装触摸屏，用于现场监视；
6、能源管理系统（EMS）：采集局部传感接点的数据上传。

XL91 物联网智能网关应用方案二：拓扑图如下↓
1、构建小型智能传感网络；
2、传感网络和外部网络的网络转换和协议转换设备。
3、经过433MHz、2.4GHz无线方式读取传感节点的数据；
4、经过Ethernet将数据上传至监控计算机；
5、DCS系统：采集压力、温度、气体等节点数据，经过Ethernet、RS485上传至DCS；

XL91智能网关的应用范围广，无需布线，减少运维成本，安装便捷，即插即用，适用于油田、油井、气田，蒸汽管道、供暖管道，水泵房，冷藏、仓储，农业大棚、养殖等环境数据实时监测与预警。
二、XL90智能网关，也叫无线网关，工业物联网智能网关，工业通信网关，无线传感管理主机等，集通讯管理、数据接收、协议转换、数据处理转发等功能，支持手机WiFi现场调试，属于无线传感器网络产品。

XL90智能网关，可同时接收多个无线传感器数据，支持2路以太网口（Ethernet）、RS485和1路RS232串口、无线传输等上行方式， 可选GPRS，433MHZ，2.4GHZ，WI-FI等无线传输方式。

XL90智能网关的应用范围广，无需布线，减少运维成本，安装便捷，即插即用，适用于机房、机站动力、环境监控系统，低压配电监控系统，电能数据监控系统，工厂机器设备、生产线运行状态监控系统，生产信息采集系统等无线监测与预警。

特点：
1、智能传感网络核心，构建大容量的传感网络；
2、高度集成化；
3、多种通讯方式可选；
4、支持多种通信协议，和平台应用软件通信。
5、支持物联网协议MQTT、SOAP协议；
6、可为用户定制开发指定的通信协议；

构建智能传感网络；
协调、管理传感网络节点通讯；
智能传感网络节点和服务器之间的枢纽和桥梁：通讯网络转换、通信协议转换；拓扑图如下↓

应用领域：
1、机房、机站动力、环境监控系统；
2、低压配电监控系统；
3、电能数据监控系统；
4、工厂机器设备、生产线运行状态监控系统；
5、生产信息采集系统。

XL90物联网智能网关应用方案一：拓扑图如下
经过433MHz、2.4GHz无线方式读取传感节点的数据；
节点装置可选智能传感器、智能测控装置，或第三方的智能装置；
经过以太网，将传感节点的数据上传至监控中心服务器；
支持不同的通信协议上传数据给多台服务器。

XL90物联网智能网关应用方案二：拓扑图如下
读取传感节点经过GPRS上传至Internet上的数据；
作为云平台应用软件的前端通讯设备：通讯接口和通信协议转换。
