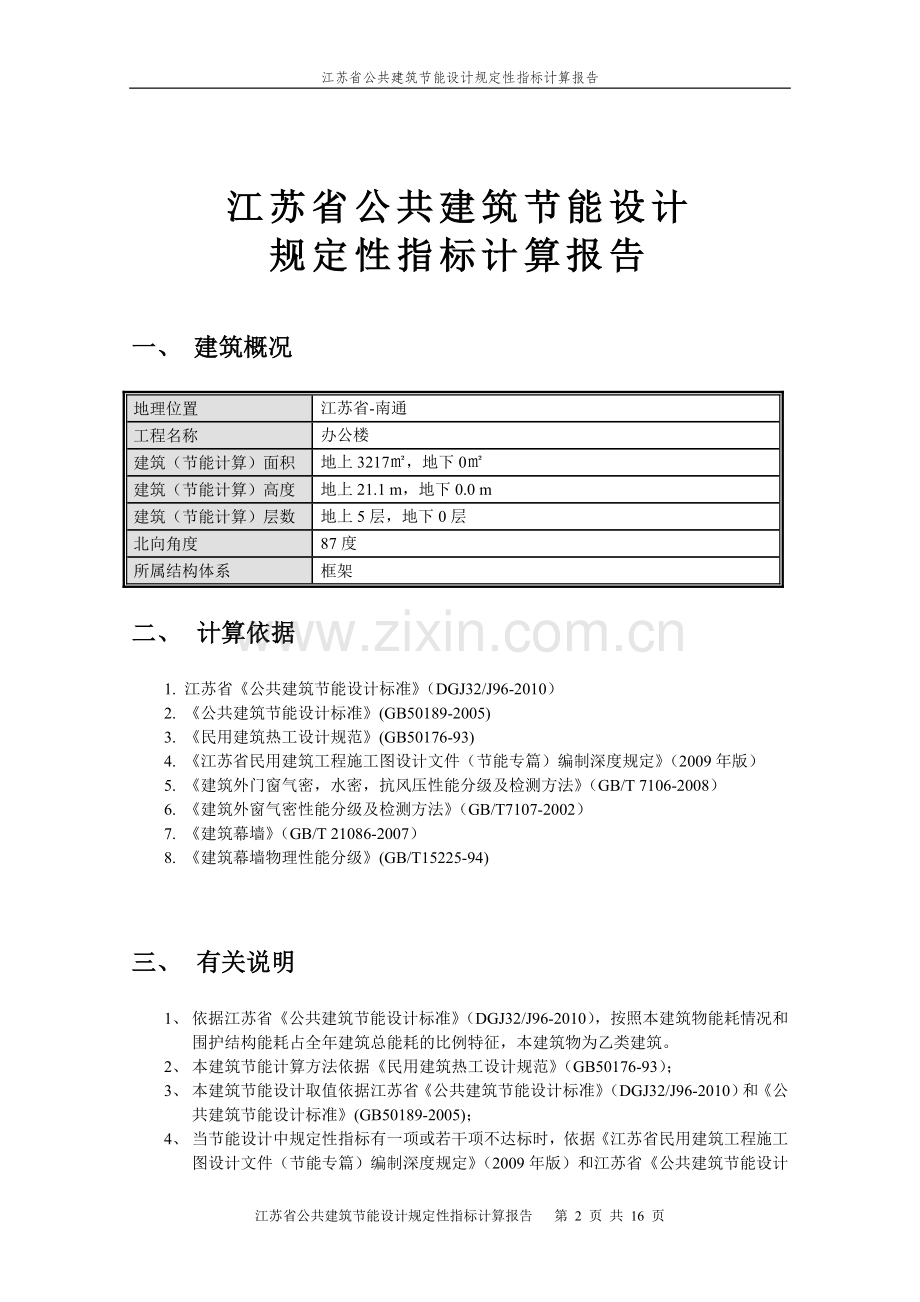

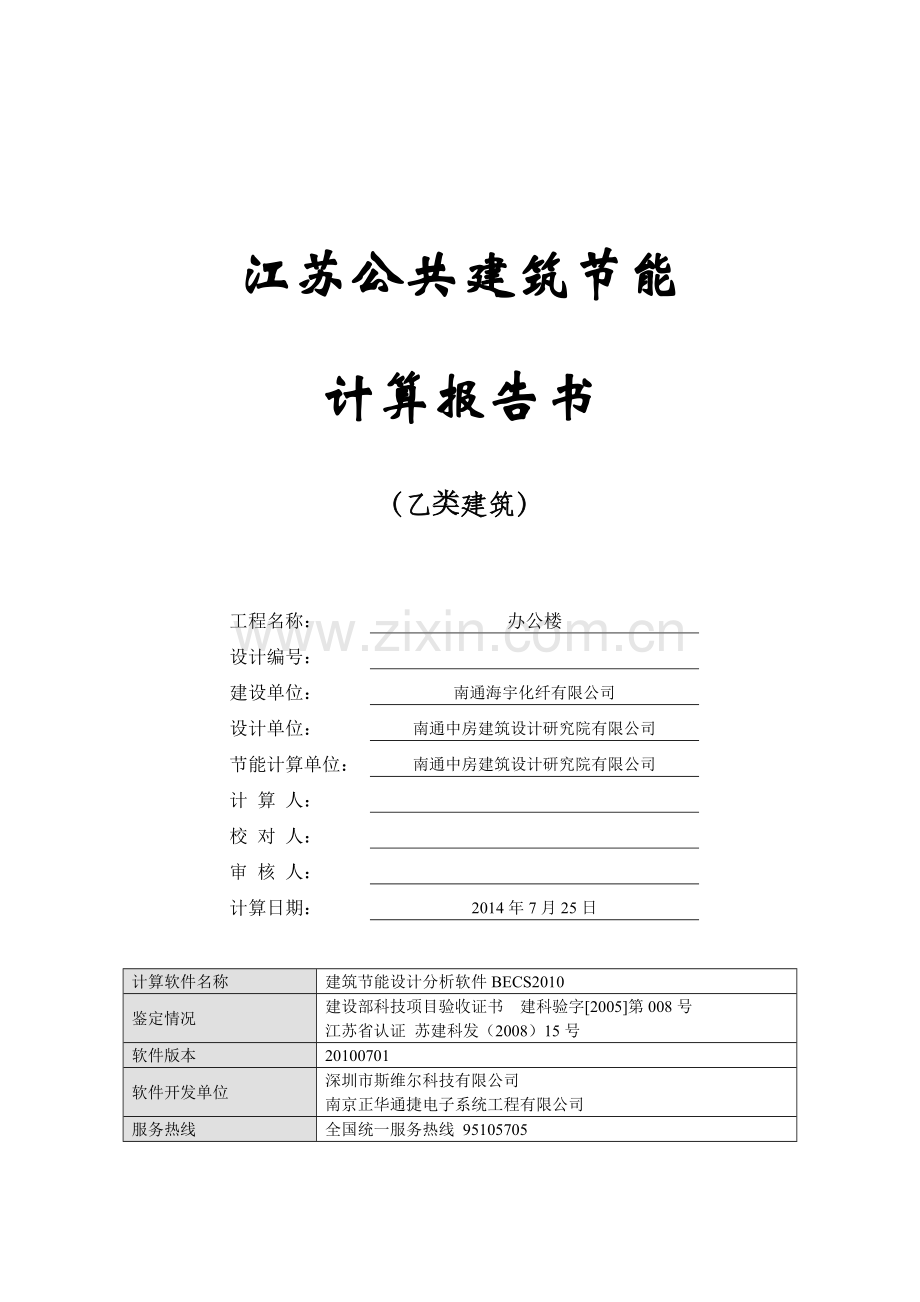

江苏省公共建筑节能设计规定性指标计算报告江苏公共建筑节能计算报告书（乙类建筑）工程名称：办公楼设计编号：建设单位：南通海宇化纤有限公司设计单位：南通中房建筑设计研究院有限公司节能计算单位：南通中房建筑设计研究院有限公司计 算 人：校 对 人：审 核 人：计算日期：2014年7月25日计算软件名称建筑节能设计分析软件BECS2010鉴定情况建设部科技项目验收证书 建科验字2005第008号江苏省认证 苏建科发（2008）15号软件版本20100701软件开发单位深圳市斯维尔科技有限公司南京正华通捷电子系统工程有限公司服务热线全国统一服务热线 95105705江苏省公共建筑节能设计规定性指标计算报告一、 建筑概况地理位置江苏省-南通工程名称办公楼建筑（节能计算）面积地上3217，地下0建筑（节能计算）高度地上21.1 m，地下0.0 m建筑（节能计算）层数地上5层，地下0层北向角度87度所属结构体系框架二、 计算依据1. 江苏省公共建筑节能设计标准（DGJ32/J96-2010）2. 公共建筑节能设计标准(GB50189-2005)3. 民用建筑热工设计规范(GB50176-93)4. 江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定（2009年版）5. 建筑外门窗气密，水密，抗风压性能分级及检测方法（GB/T 7106-2008）6. 建筑外窗气密性能分级及检测方法（GB/T7107-2002）7. 建筑幕墙（GB/T 21086-2007）8. 建筑幕墙物理性能分级(GB/T15225-94)三、 有关说明1、 依据江苏省公共建筑节能设计标准（DGJ32/J96-2010），按照本建筑物能耗情况和围护结构能耗占全年建筑总能耗的比例特征，本建筑物为乙类建筑。2、 本建筑节能计算方法依据民用建筑热工设计规范（GB50176-93）；3、 本建筑节能设计取值依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）和公共建筑节能设计标准(GB50189-2005)；4、 当节能设计中规定性指标有一项或若干项不达标时，依据江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定（2009年版）和江苏省公共建筑节能设计标准（DGJ32/J96-2010）进行节能设计权衡判断。权衡判断的能耗分析核心程序采用DOE-2；5、 通过本节能设计，在保证相同的室内环境参数条件下，与未采取节能措施前相比，使本建筑全年采暖、通风、空气调节和照明的总能耗应减少50%（或以上），即使本建筑达到或超过江苏省公共建筑节能设计标准（DGJ32/J96-2010）规定的节能水平。四、 工程材料材料名称编号导热系数蓄热系数S密度比热容Cp备注W/(m.K)W/(.K)Kg/m3J/(Kg.K)水泥砂浆10.93011.3101800.01050.0来源：民用建筑热工设计规范（GB50176-93）水泥瓦421.51017.2002300.01171.3石灰砂浆180.8109.9501600.01000.0来源：民用建筑热工设计规范（GB50176-93）钢筋混凝土41.74017.0602500.0316.1来源：民用建筑热工设计规范（GB50176-93）高聚物改性沥青防水卷材190.2309.370600.01470.0蒸汽渗透系数没有给出挤塑聚苯板(XPS)(屋面)200.0300.54025.05346.4用于屋面修正系数=1.25；涂料21钢筋混凝土梁墙柱371.74017.0602500.0316.1岩棉保温板(=80200)260.0400.700140.01227.8水泥基无机矿物轻集料保温砂浆290.0851.800450.01164.8适用于内保温；石膏干混砂浆300.7609.3301500.01050.0修正系数=1.00；煤矸石烧结空心砖310.5407.6001400.01050.6抹面胶浆复合玻纤网格布320.93011.3101800.01050.0细石混凝土331.74017.0602500.0316.1修正系数=1.00；夯实粘土(=1800)350.93011.0901800.01010.3摘自民用建筑热工设计规范GB50176-93附录四；水泥焦渣380.5307.2501300.01049.0发泡水泥板480.0601.070250.01049.6粘土多孔砖410.5807.9201400.01062.3挂瓦条30X3043顺水条30X3050044C20细石砼461.74017.0602500.0920.0C20细石砼（内配钢筋）451.74017.0602500.0920.0C15砼（随捣随抹平）471.74017.0602500.0920.0五、 围护结构作法简要说明1. 屋顶构造（1）：平屋面（由外到内） 细石混凝土（50mm）石灰砂浆（3mm）水泥砂浆（15mm）挤塑聚苯板(XPS)(屋面)（80mm）高聚物改性沥青防水卷材（3mm）水泥砂浆（20mm）水泥焦渣（30mm）钢筋混凝土（120mm）2. 屋顶构造（2）：坡屋面（由外到内） 水泥瓦（10mm）挂瓦条30X30（200mm）顺水条30X30500（200mm）C20细石砼（内配钢筋）（40mm）高聚物改性沥青防水卷材（4mm）C20细石砼（30mm）挤塑聚苯板(XPS)(屋面)（50mm）钢筋混凝土（100mm）3. 外墙构造（1）：发泡水泥板（由外到内） 涂料（2mm）抹面胶浆复合玻纤网格布（6mm）发泡水泥板（50mm）水泥砂浆（15mm）钢筋混凝土梁墙柱（200mm）水泥砂浆（20mm）4. 外墙构造（3）：200多孔砖+50发泡水泥板（由外到内） 涂料（2mm）抹面胶浆复合玻纤网格布（6mm）发泡水泥板（50mm）水泥砂浆（15mm）粘土多孔砖（200mm）水泥砂浆（20mm）5. 地面（1）：混凝土120 水泥砂浆（50mm）C20细石砼（内配钢筋）（60mm）C15砼（随捣随抹平）（60mm）夯实粘土(=1800)（1100mm）6. 外窗构造（1）：5透明+9空气+5透明-塑料窗框 传热系数3.000W/m2.K，自身遮阳系数0.860六、 体型系数外表面积2848.48建筑体积12226.79体型系数0.23标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.3.1-3条标准要求.体形系数应不宜大于0.40.结论适宜七、 窗墙比1、窗墙比朝向窗面积（）墙面积（）窗墙比限值结论东向40.44414.790.100.70满足西向36.42414.790.090.70满足南向317.04862.980.370.70满足北向312.33862.980.360.70满足标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.3.2-1条标准要求 建筑南、北朝向的窗墙面积比不应大于0.70。乙类建筑东、西朝向窗墙面积比不应大于0.70。结论满足八、 可见光透射比朝向窗墙比最不利窗编号最不利透射比透射比限值东向0.10C12281.000.40西向0.09C15281.000.40南向0.37C09281.000.40北向0.36C15141.000.40标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.3.3-2条标准要求当单一朝向的窗墙面积比小于0.40时，玻璃（或其他透明材料）的可见光透射比不应小于0.40。结论满足九、 天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.4.1条，表3.4.1-5。标准要求：K3.0,SC0.40结论：无十、 屋顶构造1.平屋面材料名称（由外到内）材料编号序号厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W/(m.K)W/(.K)(K)/WD=R*S细石混凝土331501.74017.0601.000.0290.490石灰砂浆18230.8109.9501.000.0040.037水泥砂浆13150.93011.3101.000.0160.182挤塑聚苯板(XPS)(屋面)204800.0300.5401.252.1331.440高聚物改性沥青防水卷材19530.2309.3701.000.0130.122水泥砂浆16200.93011.3101.000.0220.243水泥焦渣387300.5307.2501.000.0570.410钢筋混凝土481201.74017.0601.000.0691.177各层之和3212.3424.102外表面太阳辐射吸收系数0.69默认传热系数K=1/(0.15+R)0.40标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.4.1条，表3.4.1-5。标准要求K0.70结论满足2.坡屋面材料名称（由外到内）材料编号序号厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W/(m.K)W/(.K)(K)/WD=R*S水泥瓦421101.51017.2001.000.0070.114挂瓦条30X304322000.0000.000顺水条30X305004432000.0000.000C20细石砼（内配钢筋）454401.74017.0601.000.0230.392高聚物改性沥青防水卷材19540.2309.3701.000.0170.163C20细石砼466301.74017.0601.000.0170.294挤塑聚苯板(XPS)(屋面)207500.0300.5401.251.3330.900钢筋混凝土481001.74017.0601.000.0570.980各层之和6341.4552.844外表面太阳辐射吸收系数0.69传热系数K=1/(0.15+R)0.62十一、 外墙构造（一）外墙相关构造1.外墙：发泡水泥板材料名称（由外到内）材料编号序号厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W/(m.K)W/(.K)(K)/WD=R*S涂料21120.0000.000抹面胶浆复合玻纤网格布32260.93011.3101.000.0060.073发泡水泥板483500.0601.0701.200.6940.892水泥砂浆14150.93011.3101.000.0160.182钢筋混凝土梁墙柱3752001.74017.0601.000.1151.961水泥砂浆16200.93011.3101.000.0220.243各层之和2930.8533.351外表面太阳辐射吸收系数0.80默认传热系数K=1/(0.15+R)1.002.梁柱：200多孔砖+50发泡水泥板材料名称（由外到内）材料编号序号厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W/(m.K)W/(.K)(K)/WD=R*S涂料21120.0000.000抹面胶浆复合玻纤网格布32260.93011.3101.000.0060.073发泡水泥板483500.0601.0701.200.6940.892水泥砂浆14150.93011.3101.000.0160.182粘土多孔砖4152000.5807.9201.000.3452.731水泥砂浆16200.93011.3101.000.0220.243各层之和2931.0834.121外表面太阳辐射吸收系数0.80默认传热系数K=1/(0.15+R)0.81（二）外墙平均热工特性1.东向构造名称构件类型面积(m2)面积所占比例传热系数KW / (K)热惰性指标D太阳辐射吸收系数200多孔砖+50发泡水泥板柱子33.420.0890.814.120.80200多孔砖+50发泡水泥板梁33.840.0900.814.120.80发泡水泥板外墙214.320.5731.003.350.80坡屋面屋顶92.770.2480.622.840.69合计374.351.0000.873.360.772.西向构造名称构件类型面积(m2)面积所占比例传热系数KW / (K)热惰性指标D太阳辐射吸收系数200多孔砖+50发泡水泥板柱子33.420.0880.814.120.80200多孔砖+50发泡水泥板梁33.840.0890.814.120.80发泡水泥板外墙218.340.5771.003.350.80坡屋面屋顶92.770.2450.622.840.69合计378.371.0000.873.360.773.南向构造名称构件类型面积(m2)面积所占比例传热系数KW / (K)热惰性指标D太阳辐射吸收系数200多孔砖+50发泡水泥板柱子88.340.1620.814.120.80200多孔砖+50发泡水泥板梁70.640.1290.814.120.80发泡水泥板外墙215.400.3951.003.350.80坡屋面屋顶171.370.3140.622.840.69合计545.751.0000.833.420.774.北向构造名称构件类型面积(m2)面积所占比例传热系数KW / (K)热惰性指标D太阳辐射吸收系数200多孔砖+50发泡水泥板柱子96.740.1760.814.120.80200多孔砖+50发泡水泥板梁69.680.1270.814.120.80发泡水泥板外墙212.660.3861.003.350.80坡屋面屋顶171.370.3110.622.840.69合计550.451.0000.823.430.775.总体构造名称构件类型面积(m2)面积所占比例传热系数KW / (K)热惰性指标D太阳辐射吸收系数发泡水泥板外墙860.720.4661.003.350.80坡屋面屋顶528.290.2860.622.840.69200多孔砖+50发泡水泥板柱子251.920.1360.814.120.80200多孔砖+50发泡水泥板梁208.000.1120.814.120.80合计1848.931.0000.843.400.77标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.4.1条，表3.4.1-5。标准要求K1.0结论满足十二、 挑空楼板构造本工程无此项内容十三、 地下墙构造本工程无此项内容十四、 地面1.混凝土120材料名称材料编号序号厚度导热系数蓄热系数S修正系数热阻R热惰性指标(mm)W/(m.K)W/(.K)(K)/WD=R*S水泥砂浆11500.93011.3101.000.0540.608C20细石砼（内配钢筋）452601.74017.0601.000.0340.588C15砼（随捣随抹平）473601.74017.0601.000.0340.588夯实粘土(=1800)35411000.93011.0901.001.18313.117各层之和12701.30614.902导热阻R1.31标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.4.1条，表3.4.1-6。标准要求R1.2结论满足十五、 外窗热工（一）外窗构造序号构造名称构造编号传热系数自遮阳系数可见光透射比备注15透明+9空气+5透明-塑料窗框423.000.861.000摘自全国民用建筑工程设计技术措施节能专篇，窗框面积约25%，玻璃可见光透射比=0.71；（二）外遮阳类型1. 平板遮阳 无平板遮阳2. 自定义遮阳序号编号夏季遮阳系数冬季遮阳系数平均遮阳系数备注1卷帘遮阳0.3001.0000.650（三）平均遮阳系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1C12282543.36013.440420.860卷帘遮阳0.3000.2582C15282544.20016.800420.860卷帘遮阳0.3000.2583C1534125.10010.200420.860卷帘遮阳0.3000.258朝向总面积(m2)40.440朝向综合遮阳系数0.3000.2582. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1C12282543.36013.440420.860卷帘遮阳0.3000.2582C1234114.0804.080420.860卷帘遮阳0.3000.2583C15282544.20016.800420.860卷帘遮阳0.3000.2584透光门-M1021112.1002.100420.860卷帘遮阳0.3000.258朝向总面积(m2)36.420朝向综合遮阳系数0.3000.2583. 南向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1C092825442.520110.880420.860卷帘遮阳0.3000.2582C0934163.06018.360420.860卷帘遮阳0.3000.2583C272824187.560136.080420.860卷帘遮阳0.3000.2584C2734149.18036.720420.860卷帘遮阳0.3000.2585透光门-M1525143.75015.000420.860卷帘遮阳0.3000.258朝向总面积(m2)317.040朝向综合遮阳系数0.3000.2584. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号自遮阳系数外遮阳编号外遮阳系数综合遮阳系数1C092825202.52050.400420.860卷帘遮阳0.3000.2582C0934123.0606.120420.860卷帘遮阳0.3000.2583C15142582.10016.800420.860卷帘遮阳0.3000.2584C1520123.0006.000420.860卷帘遮阳0.3000.2585C15282584.20033.600420.860卷帘遮阳0.3000.2586C1534115.1005.100420.860卷帘遮阳0.3000.2587C272824187.560136.080420.860卷帘遮阳0.3000.2588C2734169.18055.080420.860卷帘遮阳0.3000.2589透光门-M1521a113.1503.150420.860卷帘遮阳0.3000.258朝向总面积(m2)312.330朝向综合遮阳系数0.3000.2585. 平均遮阳系数：=0.258朝向面积权重系数b遮阳系数东向40.4401.000.258西向36.4201.000.258南向317.0401.000.258北向312.3301.000.258整个建筑平均遮阳系数0.258（四）平均传热系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1C12282543.36013.440423.0002C15282544.20016.800423.0003C1534125.10010.200423.000朝向总面积(m2)40.440朝向平均传热系数3.0002. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1C12282543.36013.440423.0002C1234114.0804.080423.0003C15282544.20016.800423.0004透光门-M1021112.1002.100423.000朝向总面积(m2)36.420朝向平均传热系数3.0003. 南向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1C092825442.520110.880423.0002C0934163.06018.360423.0003C272824187.560136.080423.0004C2734149.18036.720423.0005透光门-M1525143.75015.000423.000朝向总面积(m2)317.040朝向平均传热系数3.0004. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1C092825202.52050.400423.0002C0934123.0606.120423.0003C15142582.10016.800423.0004C1520123.0006.000423.0005C15282584.20033.600423.0006C1534115.1005.100423.0007C272824187.560136.080423.0008C2734169.18055.080423.0009透光门-M1521a113.1503.150423.000朝向总面积(m2)312.330朝向平均传热系数3.000（五）总体热工性能朝向面积传热系数遮阳系数窗墙比标准要求结论东向40.443.000.260.10K4.70, SC1.00满足西向36.423.000.260.09K4.70, SC1.00满足南向317.043.000.260.37K3.00, SC0.50满足北向312.333.000.260.36K3.00, SC0.60满足综合平均706.233.000.260.28标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.4.1条，表3.4.1-5。标准要求单一朝向（包括透明幕墙）外窗传热系数和遮阳系数满足表3.4.1-5的要求结论满足十六、 可开启面积楼层房间编号房间面积门窗编号门窗面积开启比例门窗类型透光面积/房间面积开启面积/房间面积外窗开启比幕墙开启比结论5X003(最不利房间)101.29C09282.520.30外窗0.100.030.30满足C09282.520.30外窗C09282.520.30外窗C09282.520.30外窗标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.3.4条标准要求外窗的可开启面积不应小于窗面积的30%。结论满足十七、 外窗气密性最不利气密性等级6级 C0928外窗气密性措施标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.3.5条，建筑外门窗气密，水密，抗风压性能分级及检测方法（GB/T 7106-2008）标准要求外窗气密性不应低于建筑外门窗气密，水密，抗风压性能分级及检测方法（GB/T 7106-2008）的6级，即建筑外窗气密性能分级及检测方法（GB/T7107-2002）的4级是否符合标准要求满足十八、 幕墙气密性最不利气密性等级幕墙气密性措施标准依据江苏省公共建筑节能设计标准（DGJ32/J96-2010）第3.3.6条，建筑幕墙（GB/T 21086-2007）标准要求幕墙气密性不应低于建筑幕墙（GB/T 21086-2007）的3级，即建筑幕墙物理性能分级(GB/T15225-94)的3级是否符合标准要求十九、 规定性指标检查结论序号检查项结论可否性能权衡1体型系数适宜2窗墙比满足3可见光透射比满足4天窗类型无5屋顶构造满足6外墙构造满足7地面满足8外窗热工满足9可开启面积满足10外窗气密性满足11幕墙气密性满足结论满足说明：本工程所有规定性指标满足江苏省公共建筑节能设计标准（DGJ32/J96-2010）和江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定（2009年版）的要求。合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责江苏省公共建筑节能设计规定性指标计算报告 第 16 页 共 16 页
