DFT光纤存储SAN方案

根据用户数据存储的要求，针对众多硬件产品充斥着整个磁盘阵列的市场，所以硬件设备的选择显得由为重要，因此我们必须根据应用软件平台的构建，对硬件设备进行选择，明确其优缺点，选择出最适合此次项目需要的存储设备的型号。
本方案选用DFT ES1600磁盘阵列1台（控制器内存为2GB，有效提高传输速率，硬盘槽位为16个），内部磁盘接口为2G光纤总线，双磁盘通道，对外主机接口FC光纤接口，再连接1个JBOD（16槽位的不带控制器的扩展箱）。主机与阵列通过光纤线直接相连，数据传输高速、稳定、安全。

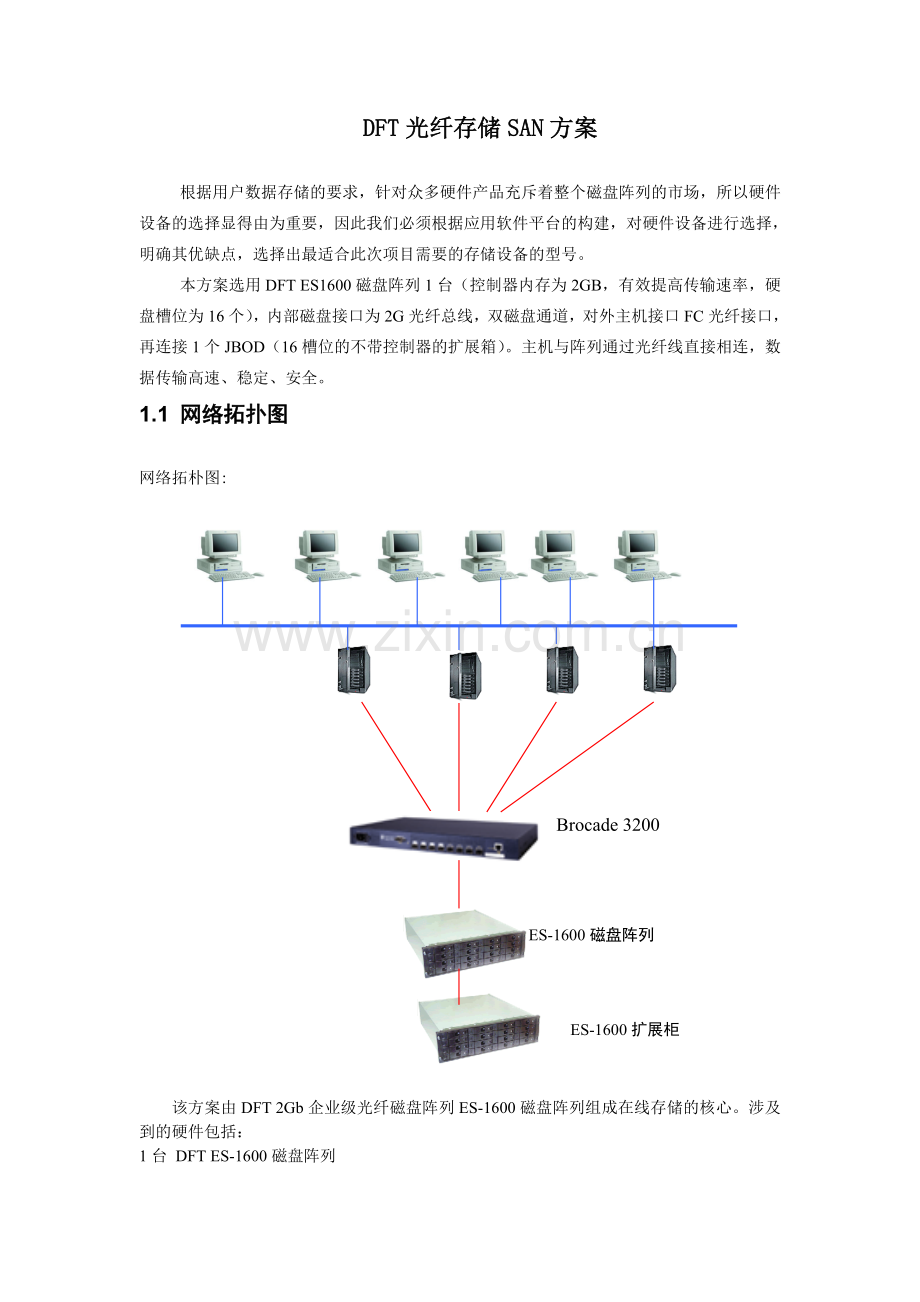

1.1 网络拓扑图
网络拓朴图:

Brocade 3200

ES-1600磁盘阵列

ES-1600扩展柜

该方案由DFT 2Gb企业级光纤磁盘阵列ES-1600磁盘阵列组成在线存储的核心。涉及到的硬件包括：
1台 DFT ES-1600磁盘阵列
1台 DFT ES-1600 2Gb阵列扩展单元
4块　Emulex lp9002L 2Gb 光纤适配（HBA）卡
32块 Seagate 146GB 光纤硬盘（raid5的容量可达4.5TB；视用户所需的容量来决定用多少块硬盘。）
连接阵列、主机之间的必要SFP、光纤线缆等

具体方案实施

拓扑结构：DFT ES-1600（简称为RAID）和1个ES-1600 (简称为JBOD)之间通过光纤线缆连接成一个整体，由RAID上的控制器统一控制RAID和JBOD上所有的硬盘。RAID与JBOD之间的连接图如下：

最左边的两个标示为“DFTraid ES 1600”的是RAID上的两个冗余控制器，每个控制器提供两个主机端口和一个磁盘扩展端口（EXP），JBOD通过光纤线缆连接至RAID的磁盘扩展端口，最大可以连接6个JBOD，本方案中只连接1个JBOD，在以后需要扩容时只需另外购置JBOD即可。最最高容量可达到15TB

1.2 RAID配置

在本方案中，我们将使用32块硬盘中的一块作为Hot Spare。该Hot Spare盘在平时并不参加工作，只有当其他RAID盘中任何一块磁盘出错时它就自动替换出错盘的任务并进行数据重建。

后备盘的好处：
热备用(hot spare or hot standby driver) －在建立磁盘阵列系统的时候,将其中一磁盘指定为后备磁盘,此一磁盘在平常并不操作,但若阵列中某一磁盘发生故障时,磁盘阵列即以后备磁盘取代故障磁盘,并自动将故障磁盘的数据重建在后备磁盘之上 。这在需要提供7 x 24小时不间断服务和晚间无人值守的应用情况下显得尤其重要。

在这个方案中我们采用一块磁盘做为全局后备盘，当RAID中有坏盘时，它都可取代该RAID组中的坏盘，自动进行数据重建，从而保证RAID时时完整安全，这些都无需人工干预操作。

1.3 光纤交换机
SAN的核心是光纤交换机。Brocade silkworm 3200光纤交换机支持8个全双工2Gb/s FC-AL端口，从端口数、性能方面考虑，适合于本方案的需要。
作为组建 SAN 网络的核心设施，Brocade 公司的交换机能够提供全面的架构支持，真正的高速交换和模块化组件，构建多样的 SAN 解决方案。 SilkWorm 3200交换机可构成智能连接基础结构(即架构)，支持多种主机和交换设备的接入。用户在一个 SAN 网络中共享这些资源，架构服务自动，透明的发挥作用，以保障网络的故障恢复能力。架构具有可扩展性，能够快速扩充网络资源以满足用户日益增长的对高可用性及多种访问方式的需求。
SilkWorm交换机为多种类型的 SAN 网络环境——从 NT 工作组到大型企业的解决方案——提供了基石。架构交换机具有级联能力，从而进一步提高了架构的可用性和故障恢复能力。一个多交换机架构可提供数以千计的光纤通道端口。SilkWorm交换机可满足绝大部分 SAN 应用的需要，其中包括存储强化，企业级备份和簇环境。卓越的功能和灵活性使得silkworm 3200交换机可以为各种不同的应用提供统一的SAN连接解决方案。诸如中等规模和大规模集群、企业级带库备份、灾难恢复、非线性编辑、Internet视频广播等。客户可以花费较经济的费用，享受Switch所带来的巨大好处。

1.4 ES1600双控产品资料

产品特点
1．数据高速读写
DFTraid ES-1600 2G磁盘阵列（双控）系统提供每秒RAID5下 580MB/s 顺序读取及 390MB/s 的顺序写入速度。系统采用高性能RISC处理器，标配内存为256/512MB每控制器。在配置双控制器时，系统提供2个FC-AL主机通道，2个FC-AL磁盘通道，每通道提供200MB/S的环带宽，每控制器可支持高达1GB的Cache缓存,在双控配置下，可以提供800MB/S的总带宽，支持2GB缓存，I/O事物处理能力可达90,000 IOPS.
2．数据高可用性
DFTraid ES1600 2G使用最先进的SAN容错技术，如多目标ID支持、active-active配置、透明切换接管等使其在高可用及集群环境下能够最大保证服务在线时间。active-active环境下两个控制器自动内存同步，当单控制器宕机后，另外一个控制器能够不间断地接管其Fiber地址和工作。
DFTraid ES1600 支持RAID 0, 1, 0+1, 3, 5, 10, 30, 50 和 JBOD。透明后台故障盘重建，在线扩展，热备用盘(hot spare)支持，可选 Write through, write back or read ahead内存操作方式，SES附件管理7×24小时监控硬盘、电源、风扇等的工作状态。
3．先进的的机架式的设计工艺
DFTraid ES1600磁盘阵列提供了业界3U机架式的最高密度数据存储。系统具备16个磁盘架位，可配置18G、36G、73G、146GB的光纤通道硬盘，单阵列柜的最大存储能力就达到了2.24TB。系统同时还支持最大7个阵列柜的级联，使扩展的存储能力达到15TB。DFTraid ES1600磁盘阵列的高密度数据存储能力使其在SAN、集群应用环境中能够随时提供数据存储容量的扩充。
DFTraid ES1600配置两对四个涡流式散热风扇，保证在高达40摄氏度的环境中正常工作。配合两个热插拔电源模组以及全机的整体金属材质和每一个磁盘托架的震动阻尼等特殊设计确保在高速访问数据信息时存储系统的可靠性。整个系统采用模块化设计，便于使用以及在维护时的故障判断隔离和快速排除。
4．SAN 管理
DFTraid ES1600的网络RAID管理功能使得通过标准的协议远程监控和管理磁盘阵列子系统成为可能。ES1600的SAN管理提供了强大的自动优化功能，如自动磁盘间负载平衡、初始化和写入时校验确认、根据应用进行I/O优化等。加上系统的S.E.S.（SCSI Enclosure Service）的7×24全程监控，将任何错误信息通过蜂鸣器报警、用户操作面板显式以及传呼、Email等方式通知系统管理员。使管理员对系统运行时刻了如指掌，最大程度的简化管理员的工作，提高工作效率。

技术参数
RAID规格
RAID levels
0, 1, 0+1, 3, 5, 10, 30, 50 and JBOD
热备用盘支持
Yes，支持多热备用盘
透明后台重建
Yes，自动侦测失效盘，自动热备用盘重建
在线扩展
Yes，DFT Online RAID Expansion(D.O.R.E)
缓存镜像
Yes
硬盘漂移
Yes，自动识别
自动故障恢复
Yes
缓存数据回写模式
Write Through, write back 或 read ahead
SANmapping
SANmapping server to LUN mapping
光纤通道规格
主机接口
4个2Gb/s主机SFP接口
磁盘通道
2个2Gb/s磁盘通道，1个内接，1个用于扩展，SFP接口
连接方式
Point-to-Point，loop，fabric
Port类型支持
N_Port, NL_Port
光信号断点恢复
支持
RAID 5连续读写速度
读： up to 580MB/s； 写： up to 490MB/s
光纤硬盘S.M.A.R.T.
支持
通道速度自适应
根据主机HBA和SWITCH速度自动选择1G或2G
硬件规格
CPU
64bit RISC 处理器
高速缓存
512M ECC SDRAM，最大2GB
固件闪存(Flash)
4M
电源模块
2个450W PSU热插拔电源
散热模块
4个热插拔动态速度控制风扇模组
热插拔硬盘位
16个
硬盘规格
36、73、146GB； 1.0英寸；10000/15000RPM光纤通道硬盘
存储容量
单柜：2.24T，最大15T（级联7个单元）
物理规格
外形尺寸

机架式(Rackmount)：高 134mm，宽 446mm，深 500mm
塔 式(Tower)： 高 501mm，宽 230mm，深 523mm
重量(最大配置)
机架式：37kg(81lb)
塔 式：40kg(88lb)
供电规范
功率
2×450W
电压范围
100-120/200-240 VAC
电压选择
自动
频率
47-63Hz
涌流阀值
50A @ 260VAC
环境要求
工作
温度:5℃-40℃ 湿度：20％-80％（非冷凝）
非工作
温度:0℃-50℃ 湿度：8％-80％（非冷凝）
存放
温度:1℃-60℃ 湿度：8％-80％（非冷凝）

1.5 Emulex lp9002L 2Gb 光纤适配（HBA）卡
2Gb 光纤适配（HBA）卡；支持Windows 2000, Windows NT, HP-UX, Linux, NetWare, Solaris 和 AIX环境中的连接
1.6 SAN存储配套管理软件（视用户而定，如VARITAS）

附：
DFT技术支持与客户服务指南
1.1 DFT产品售前技术支持和客户服务
l DFT产品销售、价格信息，资料索取；
服务热线0755-82995199转市场部
l 售前技术支持：产品的功能、性能和配置。
服务热线0755-82995199转技术部
DFT专业工程师会记录相关客户信息，在线给您提供服务。
l E-mail支持：由DFT专业工程师解答你的各种问题。
DFT服务信箱：service@
l DFT 技术论坛：
l Internet支持：

1.2 DFT产品售后服务承诺
当你购买了DFT产品之后，即包括DFT硬件、软件产品的安装、设置及维护。以下是DFT产售后服务承诺详细服务项目：
安装现场的准备工作
专业工程师现场硬件系统安装服务
专业工程师现场软件系统安装服务
逻辑单元的划分
配合用户主机和应用的存储系统调试服务
7X24X365电话热线响应
一年免费备件更换
用户培训
备机提供
（1） 软硬件的系统安装
　　按照DFT公司与用户定下的合同的指定时间，DFT公司服务人员到达现场完成存储系统的安装准备工作、软硬件的安装工作。配合用户主机和应用进行系统调试和优化。
（2） 技术培训
存储基本技术培训。（2课时）
硬件产品操作培训。（2课时）
软件&方案技术培训。（2课时）
（3）三年硬件有限保修（如与合同冲突，以合同约定为准）
□ 自购买之日（以正式购货发票日期为准），DFT存储产品出厂时所配置主要部件三年内免费保修。详见附表：
DFT存储系列产品部件保修期限
保修部件
免费保修时间
磁盘阵列柜、热插拔硬盘、RAID控制器、热插拔电源
自购买之日起三年
硬盘托架、硬盘挡板、光纤连接器、线缆等主机内其余部件
自购买之日起一年
□ 免费7X24X365小时电话支持；技术支持电话：[phone] 　　13823681479 13510060275 13510115479
□ 免费远程维护；
□ 免费备件更换（DFT公司售后服务人员到达现场，进行故障设备现场更换）
（4）故障响应。
7x24X365小时电话支持。DFT工程师在线与您一对一帮助您解决问题。在免费保修期内，如需到达用户现场，自您报修电话通知DFT售后服务机构起，DFT认证服务机构会在4个工作小时内与您电话联系，确定上门服务事宜,将在最短的时间内修复故障。
（5）备机服务。
如果用户的存储系统出现故障导致无法使用，通过备件替换仍无法恢复系统，由DFT公司向用户提供不低于故障机标准的备机，供用户应急使用。设备维修恢复，DFT公司负责将设备重新安装调试，收回备机。
（6）客户回访
定期电话回访；了解相关设备运行情况并提供及时维护。
（7）保修义务免除
　　属于下列情况的机器包括部件故障或损坏不在保修之列，应选择有偿维修服务。
　　□ 存储产品或部件已经超出保修期；
　　□用户未按说明书要求错误安装、保管及使用造成的产品故障或损坏；
　　□因使用非DFT部件导致的机器故障或损坏；
　　□由非DFT授权机构人员安装修理更改或拆卸造成的机器故障或损坏；
　　□ 因意外因素或人为原因包括计算机病毒、操作失误、划伤、搬运磕碰、输入不　　　　　合适的电压等导致的机器故障或损坏；
　　□ 因使用非标准或未公开发行的软件造成的故障或损坏；
　　□ 其他如自然灾害等不可抗力如地震火灾等原因造成的产品损坏。

特别提醒
l 为了 给您提供更优良快捷的售后服务，诚请各用户在初次安装时将《保修卡》上的“最终用户信息反馈表”填写完整邮寄到DFT公司，或登陆DFT网站完成注册，以便于DFT部为其备档进行跟踪服务。
邮寄地址：深圳市福田区彩田南路中深花园A座1209 邮编：518033
网址： 电话：[phone]
l 本标准保修服务承诺，仅适用于您所购存储系列产品出厂时配置的部件（参见装箱单）。您在购买DFT产品时，销售商给您安装的一切非DFT部件，由销售商自行保修；销售商向您做出的所有本保修承诺以外的承诺，DFT将不承担责任。请您在购机时向销售商索要书面证明，以保证销售商对您的额外承诺能够兑现。
l 请您及时对您认为重要的数据自行做好备份。本标准保修服务不包括对用户数据的维护服务，DFT公司不负责赔偿任何因数据丢失导致的损失。
l 在免费保修期内，DFT拥有对更换后的故障部件的所有权。

.
