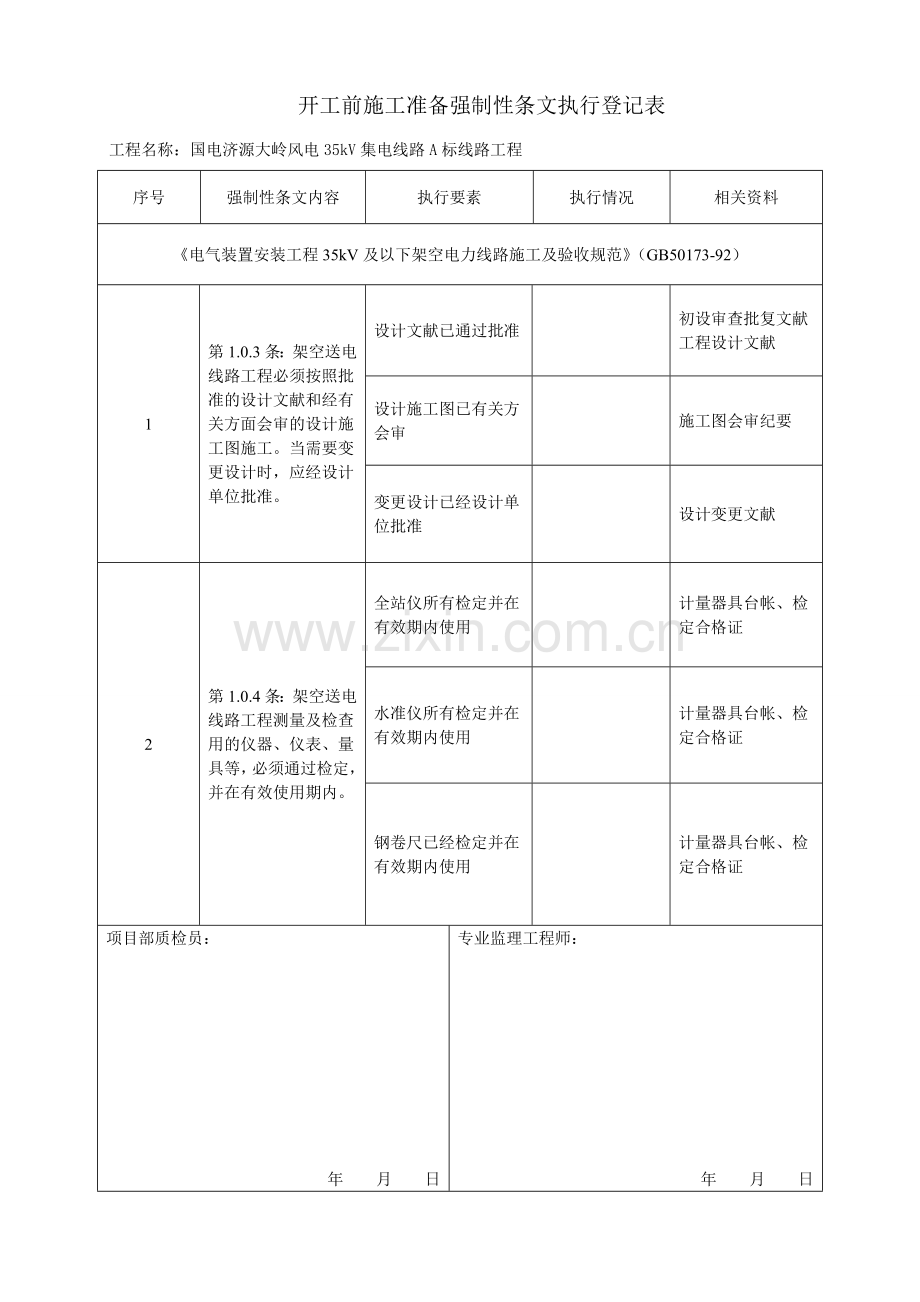

开工前施工准备强制性条文执行登记表
工程名称：国电济源大岭风电35kV集电线路A标线路工程
序号
强制性条文内容
执行要素
执行情况
相关资料
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》（GB50173-92）
1
第1.0.3条：架空送电线路工程必须按照批准的设计文献和经有关方面会审的设计施工图施工。当需要变更设计时，应经设计单位批准。
设计文献已通过批准
初设审查批复文献
工程设计文献
设计施工图已有关方会审
施工图会审纪要
变更设计已经设计单位批准
设计变更文献
2
第1.0.4条：架空送电线路工程测量及检查用的仪器、仪表、量具等，必须通过检定，并在有效使用期内。
全站仪所有检定并在有效期内使用
计量器具台帐、检定合格证
水准仪所有检定并在有效期内使用
计量器具台帐、检定合格证
钢卷尺已经检定并在有效期内使用
计量器具台帐、检定合格证
项目部质检员：
年 月 日
专业监理工程师：
年 月 日

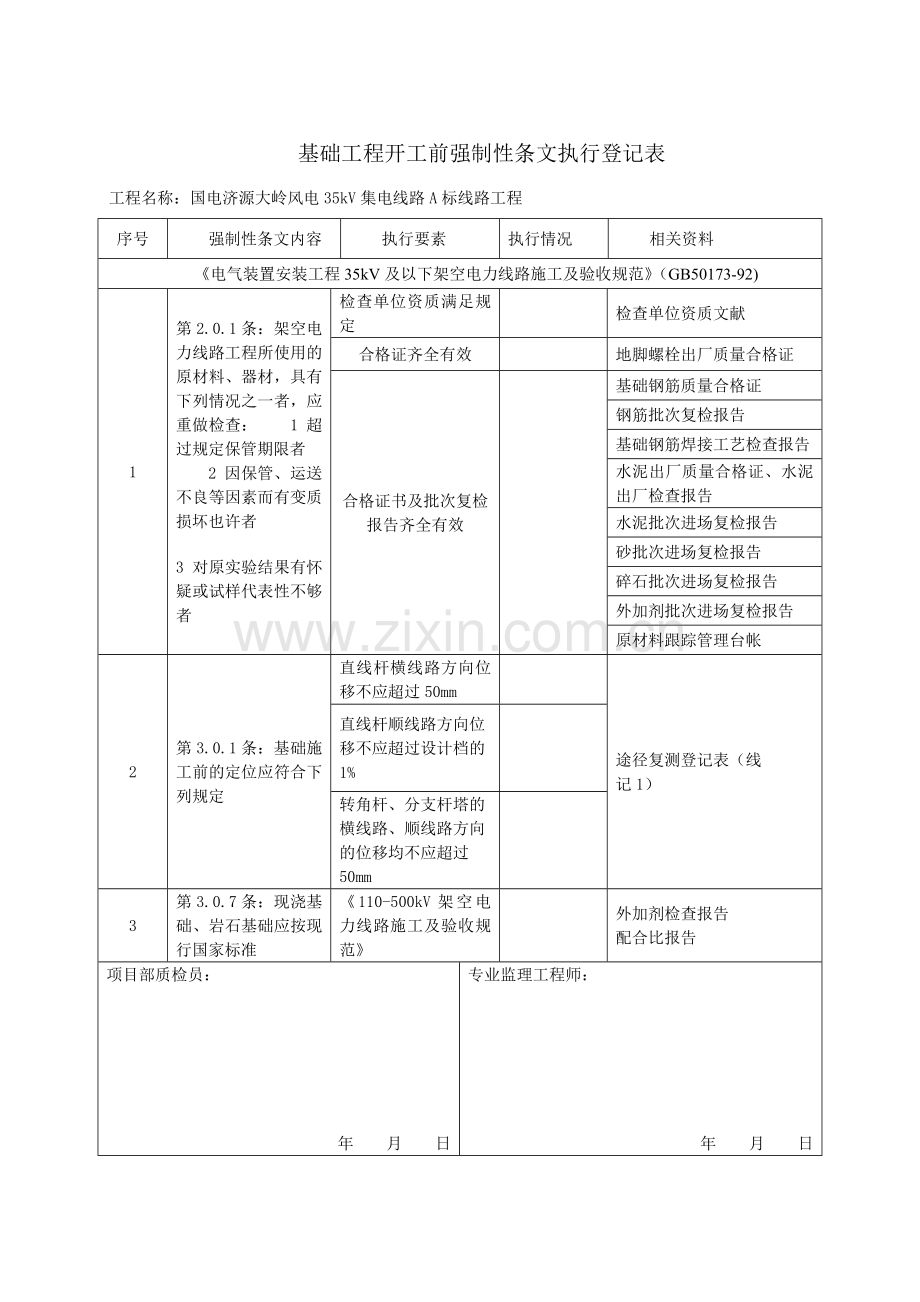

基础工程开工前强制性条文执行登记表
工程名称：国电济源大岭风电35kV集电线路A标线路工程
序号
强制性条文内容
执行要素
执行情况
相关资料
《电气装置安装工程35kV及以下架空电力线路施工及验收规范》（GB50173-92)
1
第2.0.1条：架空电力线路工程所使用的原材料、器材，具有下列情况之一者，应重做检查： 1 超过规定保管期限者
2 因保管、运送不良等因素而有变质损坏也许者
3 对原实验结果有怀疑或试样代表性不够者
检查单位资质满足规定
检查单位资质文献
合格证齐全有效
地脚螺栓出厂质量合格证
合格证书及批次复检报告齐全有效
基础钢筋质量合格证
钢筋批次复检报告
基础钢筋焊接工艺检查报告
水泥出厂质量合格证、水泥出厂检查报告
水泥批次进场复检报告
砂批次进场复检报告
碎石批次进场复检报告
外加剂批次进场复检报告
原材料跟踪管理台帐
2
第3.0.1条：基础施工前的定位应符合下列规定
直线杆横线路方向位移不应超过50mm
途径复测登记表（线
记1）
直线杆顺线路方向位移不应超过设计档的1%
转角杆、分支杆塔的横线路、顺线路方向的位移均不应超过50mm
3
第3.0.7条：现浇基础、岩石基础应按现行国家标准
《110-500kV架空电力线路施工及验收规范》
外加剂检查报告
配合比报告
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
基础施工强制性条文执行登记表
工程名称：国电济源大岭风电35kV集电线路A标线路工程 杆塔号：
序号
强制性条文内容
执行要素
执行情况
相关资料
《110kV～500kV架空送电线路施工及验收规范》（GB50233-2023）
1
第1.0.3条：当需要变更设计时，应经设计单位批准。
经设计批准
设计变更文献
2
第5.2.7条：混凝土浇筑过程中应严格控制水灰比。每班日或每个基础腿应检查两次及以上坍落度。
符合规范规定
坍落度规定： mm
坍落度检查
1次
2次
配合比报告
A
mm
mm
B
mm
mm
C
mm
mm
D
mm
mm
3
第5.2.8条：混凝土配比材料用量每班日或每基基础应至少检查两次，以保证配合比符合施工技术设计规定。
符合规范规定
每盘配比：（kg）
水泥： 砂：
石： 水：
外加剂：
配合比报告
配比检查
1次
2次
水泥±2％
kg
kg
砂±3％
kg
kg
石±3％
kg
kg
水±2％
kg
kg
4
第5.2.9条：试块应在现场从浇筑中的混凝土取样制作，其养护条件应与基础基本相同。
试块在现场制作
试块报告
同条件养护
5
第5.2.10条：试块制作数量应符合下列规定：1 转角、耐张、终端、换位塔及直线转角塔基础每基应取一组；2 一般直线塔基础，同一施工队每5基或不满5基应取一组，单基或连续浇筑混凝土量超过100m3时亦应取一组；3 按大跨越设计的直线塔基础及拉线基础，每腿应取一组，但当基础混凝土量不超过同工程中大转角或终端塔基础时，则应每基取一组；4 当原材料变化、配合比变更时应此外制作
按规范规定制做
基础试块强度实验
台帐及实验报告
6
第9.1.2条：隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程
1 基础坑深及地基解决情况。
2 现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚度及浇筑质量。
在隐蔽前检查
基础隐蔽工程签证单、普通基础和拉线基础分坑及开挖检查登记表（线记2）
基础隐蔽工程签证单、现浇铁塔基础检查及评级记录（线基1）
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
杆塔工程开工前强制性条文执行登记表
工程名称：驻马店220千伏正阳输变电工程
序号
强制性条文内容
执行要素
执行情况
相关资料
《110kV～500kV架空送电线路施工及验收规范》（GB50233-2023）
1
第1.0.3条：当需要变更设计时，应经设计单位批准。
已经设计批准
设计变更文献
2
第2.0.1条：架空送电线路工程使用的原材料及器材必须符合下列规定：
1 有该批产品出厂质量检查合格证书；
合格证齐全有效
杆塔出厂质量检查合格证
螺丝出厂质量检查合格证
3
第6.1.1条：杆塔组立必须有完整的施工技术设计。组立过程中，应采用不导致部件变形或损坏的措施。
有完整的施工技术设计
杆塔组立施工作业指导书
已采用不导致部件变形或损坏的措施
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
杆塔施工强制性条文执行登记表
工程名称：驻马店220千伏正阳输变电工程 杆塔号：
序号
强制性条文内容
执行要素
执行情况
相关资料
《110kV～500kV架空送电线路施工及验收规范》（GB50233-2023）
1
第6.1.6条：杆塔连接螺栓应逐个紧固，4.8级螺栓的扭紧力矩不应小于表6.1.6（见附表）的规定。4.8级以上的螺栓扭矩标准值由设计规定，若设计无规定期，宜按4.8级螺栓的扭紧力矩标准执行。
螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。
螺栓已按规范规定或
设计规定扭紧力矩紧固
自立式铁塔组立检查及评级记录（线塔1）
滑牙螺栓已更换
螺母棱角磨损的螺栓
已更换
2
第6.1.8条：杆塔组立及架线后，其允许偏差应符合表6.1.8（见附表）的规定。
符合规范规定
自立式铁塔组立检查及评级记录（线塔1）
3
第6.2.1条：铁塔基础符合下列规定期始可组立铁塔：
1 经中间检查验收合格；
2 分解组立铁塔时，混凝土的抗压强度应达成设计强度的70%；
3 整体立塔时，混凝土的抗压强度应达成设计强度的100%；当立塔操作采用有效防止基础承受水平推力的措施时，混凝土的抗压强度允许不低于设计强度的70%。
已经中间验收合格
中间验收报告
分解组立铁塔时的混
凝土抗压强度满足规范规定
基础设计强度
试块强度报告
整体立塔时的混凝土
抗压强度满足规范规定
基础设计强度
试块报告
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
架线工程开工前强制性条文执行登记表
工程名称：驻马店220千伏正阳输变电工程
序号
强制性条文内容
执行要素
执行情况
相关资料
《110kV～500kV架空送电线路施工及验收规范》（GB50233-2023）
1
第1.0.3条：当需要变更设计时，应经设计单位批准。
变更已经设计批准
设计变更文献
2
第2.0.1条：架空送电线路工程使用的原材料及器材必须符合下列规定：
1 有该批产品出厂质量检查合格证书；
原材料合格证齐全有效
导线质量合格证
地线质量合格证
光缆质量合格证
绝缘子质量合格证
金具质量合格证
3
第7.1.1条：放线前应有完整有效的架线（涉及放线、紧线及附件安装等）施工技术文献。
有完整的施工技术设计
架线（涉及放线、紧线及附件安装等）施工作业指导书
4
第7.3.1条：在张力放线的操作中除遵守下列规定外，尚应符合国家现行标准《超高压架空输电线路张力架线施工工艺导则（试行）》SDJJS2中的规定：
1 电压等级为330kV及以上线路工程的导线展放必须采用张力放线。
导线展放采用张力放能线
架线施工作业指导书
5
第7.4.1条：不同金属、不同规格、不同绞制方向的导线或架空地线，严禁在一个耐张段内连接。
导地线连接符合规范规定
导线质量合格证
地线质量合格证
材料进场检查记录
6
第7.4.3条导线或架空地线，必须使用合格的电力金具配套接续管及耐张线夹进行连接。连接后的握着强度，应在架线施工前进行试件实验。试件不得少于3组（允许接续管与耐张线夹合为一组试件）。其实验握着强度不得小于导线或架空地线设计使用拉断力的95％。
配套接续管合格、配套耐张管合格
导地线握力试件制作记录
制作试件满足规范规定
握着强度满足规范规定
导地线拉力实验报告
7
第7.7.3条光缆架线施工必须符合下列规定： 光缆架线施工必须采用张力放线方法。
光缆架线采用张力放线
光缆施工作业指导书、光缆施工记录
8
第7.4.2条：当导线或架空地线采用液压或爆压连接时，操作人员必须通过培训及考试合格、持有操作许可证。连接完毕并自检合格后，应在压接管上打上操作人员的钢印。
压接人员持证上岗
压接人员操作证
自检合格，已打钢印
导地线压接管施工检查及评级记录（线线4、线线5）钢印编号
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
架线工程施工强制性条文执行登记表
工程名称：驻马店220千伏正阳输变电工程 杆塔号：
序号
强制性条文内容
执行要素
执行情况
相关资料
《110kV～500kV架空送电线路施工及验收规范》（GB50233-2023）
1
第7.4.5条：导线切割及连接应符合下列规定：
1、切割导线铝股时严禁伤及钢芯。
2、切口应整齐。
3、导线及架空地线的连接部分不得有线股绞制不良、断股、缺股等缺陷。
4、连接后管口附近不得有明显的松股现象。
切割导线铝股未伤及钢芯
压接施工作业指导书
压接隐蔽工程签证单
压接旁站监理记录
切口整齐
连接部分无缺陷
压后管口附近无明显松股现象
2
第7.4.7条：各种接续管、耐张管及钢锚连接前必须测量管的内、外直径及管壁厚度，其质量应符合《电力金具 通用技术条件》（GB2314）规定。不合格者，严禁使用。
接续管、耐张管及钢
锚质量符合GB 2314规定
导地线压接施工检查及评级记录（线线4、线线5）
3
第7.4.8条：接续管及耐张线夹压接后应检查外观质量，并应符合下列规定：
4、弯曲度不得大于2%，有明显弯曲时应校直。
5、校直后的接续管如有裂纹，应割断重接。
接续管及耐张管无明显弯曲
导地线压接施工检查及评级记录（线线4、线线5）
接续管及耐张管校直后无裂纹
4
第7.4.9条：在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足下列规定：
1、各类管与耐张线夹出口间的距离不应小于15m；
2、接续管或补修管与悬垂线夹的距离不应小于5m；
一档内每根导线或地线上的接续管及补修管数量符合规范规定
导、地线展放施工检查及评级记录（线线1）
各类管与耐张线夹出口间的距离满足规范规定
接续管或补修管与悬垂线夹的距离满足规范规定
5
第7.6.1条：绝缘子安装前应逐个表面清洗干净，并应逐个（串）进行外观检查。安装时应检查碗头、球头与弹簧销子之间的间隙。在安装好弹簧销子的情况下球头不得自碗头中脱出。
安装前绝缘子表面已清洁
附件安装施工
作业指导书
安装前绝缘子
外观完好无损
安装好弹簧销子后球头不自碗中脱出
第9.1.2条：隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程：
6、液压或爆压连接接续管、耐张线夹、引流管等的检查：
1）连接前的内、外径，长度；
2）管及线的清洗情况；
3）钢管在铝管中的位置；
4）钢芯与铝线端头在连接管中的位置。
连接前的内、外径，长度已检查
导地线压接施工检查及评级记录（线线4、线线5）
连接前管及线已清洗
钢管在铝管中的位置对的
隐蔽工程签证单
钢芯与铝线端头在连接管中的位置对的
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
接地施工强制性条文执行登记表
工程名称：驻马店220千伏正阳输变电工程 杆塔号：
序号
强制性条文内容
执行要素
执行情况
相关资料
《110kV～500kV架空送电线路施工及验收规范》（GB50233-2023）
1
第8.0.5条：接地体的连接应符合下列规定：
2 除设计规定的断开点可用螺栓连接外，其余应用焊接或液压、爆压方式连接。
3 接地体间连接必须可靠。
接地体连接方式符合规范规定
隐蔽工程签证单
当采用搭接焊接时，圆钢的搭接长度应为其直径的6倍并双面
检查记录
当圆钢采用爆压或液压连接时，接续管的壁厚不得小于3mm、长度不得小于：搭接时圆钢直径的10倍，对接时圆钢直径的20倍
检查记录
接地用圆钢如采用液压、爆压方式接续，其接续管规格型号与所压圆钢匹配
检查记录
2
第8.0.6条：接地引下线与杆塔的连接应接触良好，并应便于断开测量接地电阻。当引下线直接从架空地线引下时，引下线应紧靠杆身，并应每隔一定距离与杆身固定。
引下线与杆塔接触良好
接地装置施工检查及评级登记表（线地1）
引下线便于断开
引下线紧靠杆身且每隔一定距离与杆身固定
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
竣工投产前强制性条文执行登记表
工程名称：驻马店220千伏正阳输变电工程
序号
强制性条文内容
执行要素
执行情况
相关资料
《110kV～500kV架空送电线路施工及验收规范》（GB50233-2023）
1
第9.2.2 条线路工程未经竣工验收及实验鉴定合格，不得投
入运营。
已经竣工验收鉴定合格
线路绝缘电阻测试合格
调试实验报告
线路相位准确
线路参数及高频特性已测定
电压由零升至额定电压，但无条件时可不做
带负荷试运营24h
项目部质检员：
年 月 日
专业监理工程师：
年 月 日
架空送电线路工程施工安全强制性条文执行登记表
工程名称： 编号：
序号
强制性条文内容
执行要素
执行情况
相关资料
《电力建设安全工作规程 第二部分：架空电力线路》（DL 5009.2-2023）
1
第3.0.1条： 工程建设、施工、监理单位的各级领导、工程技术人员和施工管理人员必须熟悉并严格遵守本部分，施工人员必须熟悉和严格遵守本部分，并经考试合格后上岗。
工程参建人员必须熟悉和遵守安规，经考试合
格后上岗
安全教育培训记录
2
第3.0.2 条：对从事电工、金属焊接与切割、高处作业、起重、机械操作、爆破（压）、公司内机动车驾驶等特种作业施工人员，必须进行安全技术理论的学习和实际操作的培训，经有关部门考核合格后，持证上岗。
特种作业人员必须持证上岗
特种作业人员清册及操作证
3
第3.0.3条 对新入厂人员必须进行三级安全教育培训，经考试合格后持证上岗。
对新入厂人员必须进
行三级安全教育培训
安全教育培训记录、上岗证
经考试合格后持证上岗
4
第3.0.5条 施工必须有安全技术措施，并在施工前进行交底和做好现场监护工作。已交底的措施，未经审批人批准，不得擅自变更。
施工必须有安全技术措施
施工安全技术措施
施工前必须进行交底
和现场监护
交底记录、安全施工作业票
未经原审批人批准，不
得擅自变更已交底的措施
施工安全技术措施 安全施工作业票
5
第3.0.6条 重要受力工器具应符合技术检查标准，并附有许用荷载标志；使用前必须进行检查，不合格者严禁使用，严禁以小代大，严禁超载使用。
重要工器具应附有许
用荷载标志
重要工器具台
账、检查记录
使用前必须进行外观
检查，不得以小代大、超
载使用
6
第3.0.8条 严禁违章作业、违章指挥、违反劳动纪律；对违章作业的指令有权拒绝；有权制止别人违章行为。
严禁违章作业、违章指挥、违反劳动纪律；对违章作业的指令有权拒绝；有权制止别人违章作业
安全教育培训记录
7
第3.0.9条 对无安全措施或未经安全技术交底的施工项目，施工人员有权拒绝施工。
对无安全措施或未经安全技术交底的施工项目，施工人员有权拒绝施工
安全教育培训记录
8
第3.0.10条：施工人员严禁酒后作业
严禁酒后作业
安全培训记录、安全施工作业票
9
第3.0.11条：进入施工区的人员必须对的佩戴安全帽
进入施工区的人员必
须对的佩戴安全帽
施工安全检查记录
10
第3.0.13条：遇有雷雨、暴雨、浓雾、沙尘暴、六级及以上大风时，不得进行高处作业、水上运送、露天吊装、杆塔组立和放紧线等作业。
碰到恶劣气候不得进行危险作业
施工日记
11
第4.0.6条：有毒有害物品的存放和保管遵守下列规定：
1 容器必须密封。
2 库房空气应流通，并有专人管理。
3 醒目处应设立“有毒有害”标志。
容器密封
施工安全措施、施工安全检查记录
库房空气流通，并有专人管理
醒目处设立“有毒有害”标志
12
第4.0.7条：汽油、柴油等挥发性物品的存放和保管遵守下列规定：
1 应存放在专用库房内，容器必须密封。
2 严禁附近有易燃易爆物品。
3 严禁靠近火源或在烈日下曝晒。
4 存放处应设立“严禁烟火”的标志。
密封容器，存放在专用库房
施工安全措施、施工安全检查记录
存放处附近不得有易燃易爆物品
严禁靠近火源或在烈日曝晒下存放
存放处设立“严禁烟火”标志
13
第8.0.11条：在带电体附件进行高处作业时，与带电体的最小安全距离必须符合表8.0.11的规定，遇特殊情况达不到该规定期，必须采用可靠的安全技术措施，经总工程师批准后方可施工。
与带电体的最小安全
距离必须满足规定
施工安全措施、安全施工作业票
特殊情况必须采用可靠的安全技术措施，经总工程师批准后方可施工
14
第11.1.7条：杆塔组立的加固绳和临时拉线必须使用钢丝绳。
加固绳和临时拉线必须使用钢丝绳
施工作业指
导书、安全施工作业票
15
第11.1.15条：组立220kV及以上杆塔时，不得使用木抱杆。
11.1.15 组立220kV及以上杆塔
时，不得使用木抱杆。
施工作业指导书
16
第12.2.2条：特殊跨越必须编制施工技术方案或施工作业指导书，并按规定履行审批手续后报经相关方审核批准。
特殊跨越必须编制施工技术方案或作业指导书
特殊跨越施工措
施培训、技术交底
记录
履行内部审批手续
审批记录
报相关方审批
17
第12.2.4条 凡参与特殊跨越的施工人员必须纯熟掌握跨越施工方法并熟悉安全施工措施，经本单位组织培训和技术交底后方可参与跨越施工。
施工单位必须组织特
殊跨越安全施工措施培
训和技术交底
特殊跨越施工技
术方案或作业指导
书
18
第12.4.2条：导引绳、牵引绳的安全系数不得小于3。
安全系数不得小于3
施工安全措施、
安全实验报告
19
第12.4.9条：张力放线必须具有可靠的通信系统。牵引场、张力场必须设专人指挥。
通信系统可靠
施工安全措施、安全施工作业票
牵张场专人指挥
20
第12.4.11条：牵引时接到任何岗位的停车信号都必须立即停止牵引；张力机必须按现场指挥的指令操作。
接到停车信号停止牵引
张力机按现场指挥指令操作
21
第12.10.1条 为防止雷电以及临近高压电力线作业时的感应电，必须按安全技术规定装设可靠的接地装置。
有也许遭雷击或临近高压电力线的施工作业，必须装设可靠的接地装置
施工安全措施、
安全施工作业票
项目部安全员：
年 月 日
专业监理工程师：
年 月 日
