四川妇幼保健院机械停车位建设项目.doc

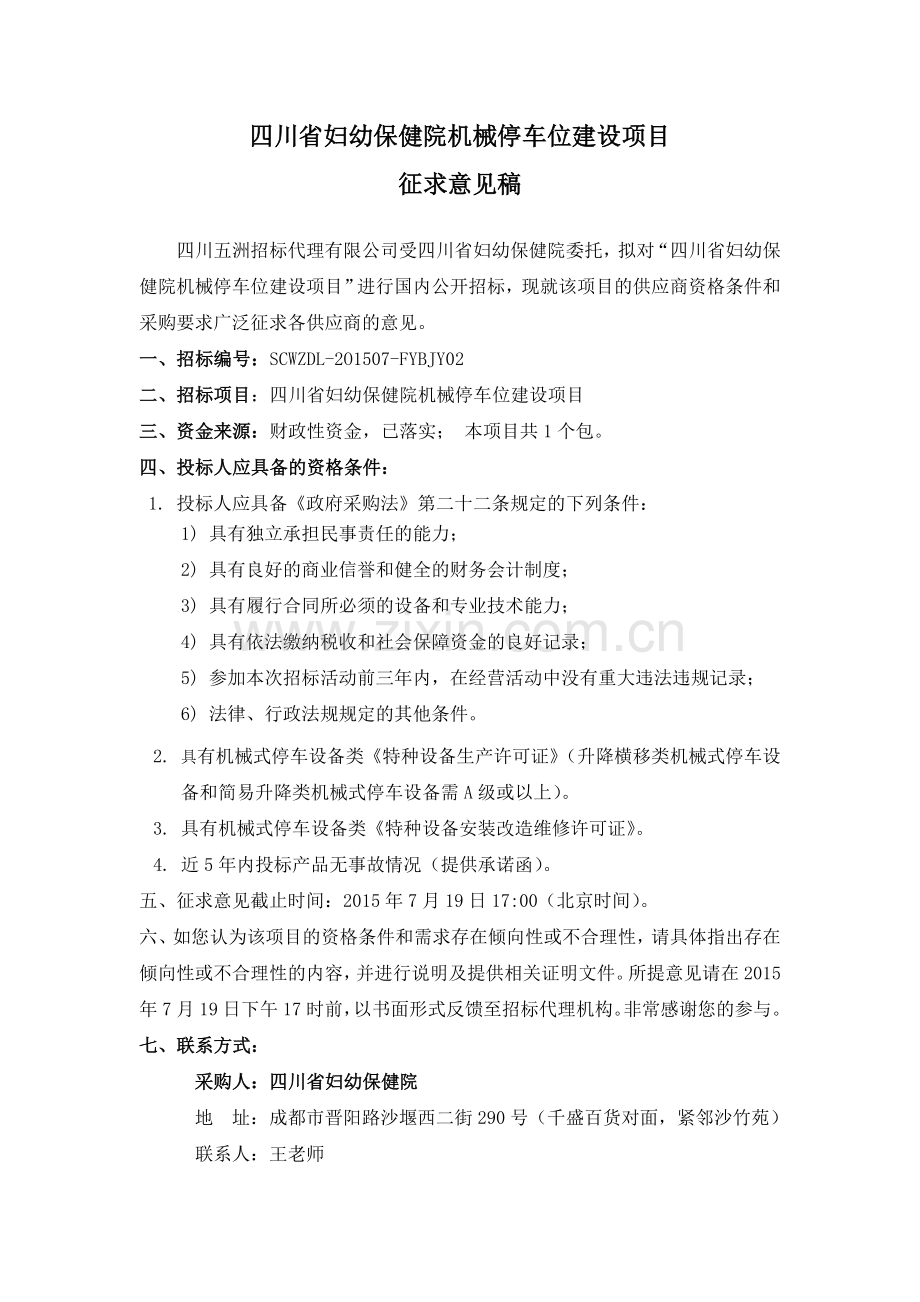

四川省妇幼保健院机械停车位建设项目
征求意见稿

四川五洲招标代理有限公司受四川省妇幼保健院委托，拟对“四川省妇幼保健院机械停车位建设项目”进行国内公开招标，现就该项目的供应商资格条件和采购要求广泛征求各供应商的意见。
一、招标编号：SCWZDL-2O1507-FYBJY02
二、招标项目：四川省妇幼保健院机械停车位建设项目
三、资金来源：财政性资金，已落实； 本项目共1个包。
四、投标人应具备的资格条件：
1. 投标人应具备《政府采购法》第二十二条规定的下列条件：
1) 具有独立承担民事责任的能力；
2) 具有良好的商业信誉和健全的财务会计制度；
3) 具有履行合同所必须的设备和专业技术能力；
4) 具有依法缴纳税收和社会保障资金的良好记录；
5) 参加本次招标活动前三年内，在经营活动中没有重大违法违规记录；
6) 法律、行政法规规定的其他条件。
2. 具有机械式停车设备类《特种设备生产许可证》（升降横移类机械式停车设备和简易升降类机械式停车设备需A级或以上）。
3. 具有机械式停车设备类《特种设备安装改造维修许可证》。
4. 近5年内投标产品无事故情况（提供承诺函）。
五、征求意见截止时间：2015年7月19日17:00（北京时间）。
六、如您认为该项目的资格条件和需求存在倾向性或不合理性，请具体指出存在倾向性或不合理性的内容，并进行说明及提供相关证明文件。所提意见请在2015年7月19日下午17时前，以书面形式反馈至招标代理机构。非常感谢您的参与。
七、联系方式：
采购人：四川省妇幼保健院
地 址：成都市晋阳路沙堰西二街290号（千盛百货对面，紧邻沙竹苑）
联系人：王老师
联系电话：[phone]

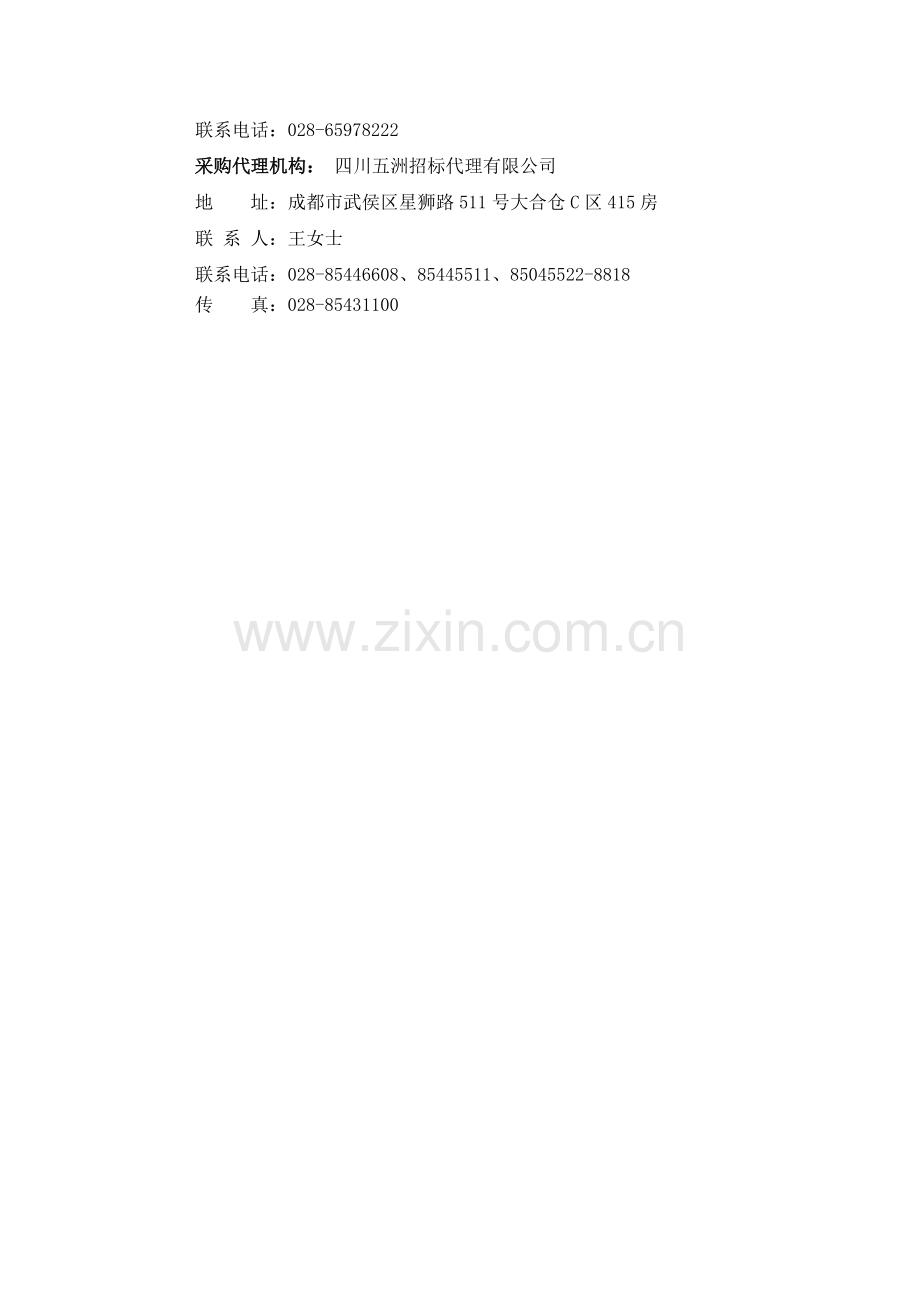

采购代理机构： 四川五洲招标代理有限公司
地 址：成都市武侯区星狮路511号大合仓C区415房
联 系 人：王女士
联系电话：[phone]
传 真：028-85431100

招标项目及技术要求
1.总则　
1.1采用的标准
货物应按本规格书规定的标准和规范进行设计和制造。若在设计和制造中应用的某项标准或规范在本技术规格书中没有规定，则投标人应详细说明其所采用的标准和规范，并提供该标准或规范的完整中文原件给采购人。只有当其采用的标准和规范是国际公认的、惯用的；且等于或优于本技术规格书的要求时，此标准或规范才可能为采购人所接受。
货物的设计、制造与安装调试等应严格按规范要求执行，但规范并未对一切细节作出规定，也未充分引述有关标准和规范条文。因此除本规定外，投标人提供的设备均应符合招标时颁布的中国国家标准和国际标准的有关条款。
本技术规格书中使用的标准如下（若有新版本，以招标时的最新版本为准）：
GB17097-99《机械式停车设备 通用安全要求》
JG5106-98《机械式停车场安全规范 总则》
JG/T5105-98《机械式停车设备分类》
JB/T8713-98《机械式停车设备类别、型式与基本参数》
JB/T8910《升降横移类机械式停车设备》
JGJ100-98《汽车库建筑设计规范》
GB50067-97《汽车库、修车库、停车场设计防火规范》
GB/T 3811-83《起重机设计规范》
GB/T 4942.2-93《低压电器外壳防护等级》
GB/T985-98《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式尺寸》
GB/T986-88《埋弧焊焊缝坡口的基本形式和尺寸》
GB/T3323-87《钢熔化焊对接接头射线照相和质量分级》
GB/T78918-96《钢丝绳》
GB/T8923-98《涂装前钢材表面锈蚀等级》
GB/T9286-98《色漆和清漆、漆膜的划格实验》
GB/T 13384-92《机电产品包装 通用技术条件》
GB 50168-92《电气设备安装工程 电缆线路施工及验收规范》
GB 50169-92《电气设备安装工程 接地装置施工及验收规范》
GB 50171-92《电气设备安装工程 盘、柜及二次回路接线施工及验收规范》
TJ231(四)《机械设备安装工程施工及验收规范》
及上述标准中包含的相关标准。
1.2总体要求
*1.2.1该批机械停车位用于医院负一楼停车场使用。项目为交钥匙工程，中标人负责项目实施过程中的所有费用，包括但不限于施工图纸内的所有机械停车位设备供应、系统安装调试、安装人员费、水电费、垃圾处理费、电梯使用费。投标人须承诺在本投标文件以外的或未列出的，属于与项目完成相关的其他配套件和设施均指已包含在本次招标报价之内，不得再次报价。（提供承诺函）
*1.2.2投标人所用材料均符合国家节能环保要求。（提供承诺函）
*1.2.3 配合院方通过国家法定机构对该项目的质量验收检测和次年年度检测。（提供承诺函）
*1.2.4 投标人具有3年以上设计、生产同类产品的经验，并向成都市其他用户提供过同类产品。（提供支持文件）
1.2.5设备清单

名称
要求
数量
三联装两层升降横移式立体停车位
投标人应按采购人提供的地下停车场平面图，设计最佳的布置方式、运行程序和管理程序。设计时需考虑使用的方便性及存取车时间的合理性。
70车位
两层简易升降停车位
24车位

1.3工程装备运行条件
1.3.1 安装场所：室内
1.3.2海拔高度：≤400m
1.3.3 环境温度：-18.7℃~40℃
1.3.4日温差：25℃
1.3.5 相对湿度：85% （25℃）
1.3.6抗震能力：要求承受地震烈度8度，即：水平加速度　0.3g ；垂直加速度　0.15g；安全系数＞1.67；
1.3.7 电源：三相 380V 50Hz ±20% ， 单相 220V 50Hz±20%。

2.系统技术要求
2.1主要技术参数
2.1.1传动方式：电机+链条式。
2.1.2操作方式：按键+感应卡式控制。
2.1.3停放车辆尺寸≤5000×1850×1550(车长mm×车宽mm×车高mm)。
2.1.4汽车进出的最小空间宽度应不小于存放汽车的全宽加150mm，高度不小于存放汽车的车高加50mm，同时保证有微升微降动作时的空间。
*2.1.5出入口高度≥1800mm。
2.1.6人行通道的高度≥1800mm，通道的宽度应在适停车辆的车宽的基础上增加至少500mm。
2.1.7停放车辆重量≤1800kg，首层停放车辆重量≤2000kg。
*2.1.8系统运行时噪声≤ 80dB(A)。
*2.1.9系统使用寿命≥20年。
2.2技术总体要求
2.2.1投标人应根据前述现场条件及图纸并依据国家有关标准和规范进行系统的设计、生产及安装调试。并做出车库的整体布局设计方案，要求布局合理、容车量大、进出便捷、投资合理。
2.2.2投标人所提供的系统应保证设计完善无误、原材料具有足够的强度、机械电气性能可靠、操作简便、运行快捷、维护容易、能耗低、耐用性高。符合中华人民共和国行业标准JB/T8713和JB/T8910的规定。
2.3结构要求
2.3.1立柱采用H150×150，前横梁采用H300×150，纵梁采用：H250×125。
*2.3.2停车设备所有钢结构与载车板部分必须采取有效措施，防腐20年以上，提供具体方法及措施。
2.3.3 结构件材料和连接材料及其允许应力、强度、稳定性及静动荷载、冲击荷载的设计满足总则中有关标准。
2.3.4 向业主方和设计单位提供车库结构安装图及对土建结构的作用力等资料。
2.3.5 钢结构件和连接件的强度、稳定性计算符合GB/T 3811的规定。
2.3.6 钢结构件和连接件的材料及其许用应力符合GB/T 3811的规定。
2.4焊接要求
2.4.1 立柱横梁等构件，焊接前进行校直校平。
2.4.2 焊条、焊丝和焊剂与被焊接件的材料相适应。
2.4.3 焊缝符合GB/T 985和GB/T 986的规定。
2.4.4 焊缝外部检查不得有目测可见的明显缺陷。
*2.4.5 主要受力构件，如立柱、横梁等构件的对接焊缝进行无损探伤，验收时需提供无损探伤检测报告。射线探伤时，不低于GB/T3323中规定的II级；超声波探伤时，不低于JB 4730中规定的 I 级（提供承诺函）。
2.5设备性能要求（提供承诺函）
*2.5.1系统起、制动及运行：平稳、无抖动、无冲击。
2.5.2系统具备低能耗、低噪声、动作精确到位、运行效率高、安全可靠性高等优点。
2.5.3具备光电检测功能，保证存放轿车位置准确，超限报警并停止运行。
2.5.4系统的制造与安装均须符合国家标准和规范的规定，并达到防火、抗震的要求。
2.5.5驱动装置应由在最大负载下可驱动的电动机及减速器组成。减速器的容量不得小于1.2倍的驱动功率和力矩。水平移动所需的动力（包括运行阻力、附加阻力等），应取1.25倍以上的额定容量，以考虑起动动力的影响。电动机的选择应按短时重复工作制计算。
2.6主要零部件要求（提供彩页或产品说明书等支持文件）
2.6.1载车板
*2.6.1.1载车板应采用双面镀锌板拼装而成（载车板厚度≥2.0mm，边梁厚度≥3.5mm），并须具有足够强度和刚度，在整机使用寿命期内不变形。
2.6.1.2载车板应能承受高强度振动和冲击，最大负荷至少应为其净负荷的1.2倍，以保证停放汽车的安全和存放汽车动作的正常进行。
*2.6.1.3载车板应能防止滴油、滴水玷污下层车辆。
*2.6.1.4载车板挡车器采用双重定位，能够有效防止溜车。挡车器不得采用圆管或者只设计单侧挡车。
2.6.1.5载车板采用数控折弯的，不得采用滚压成型钢板。
2.6.2传动轴：
2.6.2.1提升传动轴必须采用大于φ55实心传动轴、须列明材质。
2.6.2.2横移传动轴必须采用大于φ30、须列明材质。
2.6.3制动系统
*2.6.3.1制动机构必须设有制动系统，在出现动力电源失电和控制电源失电的情况时能自动制动，以使载车板保持静止状态：
2.6.3.2制动系统应采用常闭式制动器，对控制升降运动的制动器其制动力矩应不小于1.5倍额定载荷的制动力矩。
2.6.3.4制动器应有符合操作频度的热容量。
2.6.3.5制动器对制动摩擦垫片的磨损应有补偿能力。
2.7控制系统及电气设备（提供彩页或产品说明书等支持文件并附电气原理图）
*2.7.1电控箱通过国家CCC认证。
2.7.2存、取车采用键盘和感应卡控制，感应卡为IP卡，并提供读写、管理感应卡的软硬件和感应卡。
2.7.3继电器、接触器、光电开关、限位开关、PLC须列明品牌。
2.7.4采用中文液晶显示屏,具备故障自检索功能。
2.7.5操作系统要简单方便，操作指示和按钮明确；操作盘上有容车尺寸、操作说明、服务电话等内容。
2.7.6 控制系统在发生的危险情况，能发出声光报警，提示操作者注意。
2.7.7 操作装置应设置在人及汽车的出入状况可用目视清楚的观察了望的位置。
2.7.8电气设备的安装应符合GB 50168、GB 50169和GB 50171的规定。
2.7.9制定“低压配电室至机械停车位的配电方案”，设计须符合相关规范，满足该系统正常使用要求，具有较高的抗干扰能力及稳压特性，需有计量装置。
2.7.10电动机、电控柜、操作箱所有外壳防护等级应不低于GB/T4942.2-1993中IP40要求。电控柜、操作箱密封防小动物侵害，根据需要采取强制通风措施。
2.7.11停车设备的金属结构及所有电气设备的金属外壳、管槽、电缆金属护层和变压器低压侧均应有可靠接地。检修时应保持接地良好。
2.7.12所有仪表、按钮、操作开关的用途应表明在盘（屏、柜、台）的正面，装设在内部的元件应标明代号。
2.7.13所有电器设备、声光信号装置必须可靠固定。
2.7.14各电器设备及屏、柜与其结构构架间的距离必须符合检修方便的原则。
2.7.15满载运行时，电动机端的电压损失不得超过额定电压的15%。
2.7.16零线和接地线应分别设置，严禁用零线代替接地线。接地电阻不得大于4Ω。
2.7.17导体之间和导体对地之间的绝缘电阻必须大于1000Ω/V，且其值不小于：动力电路和电气安全装置电路0.5MΩ；其他电路（控制、照明、信号等）0.25MΩ。
2.7.18接地线连接应符合GB 50169的规定。
2.7.19电路必须配有分电路和主电路的短路保护、过流保护、欠压保护、缺相保护、零压保护等保护电路。
*2.7.20操作人员应能快速断开动力机构的主开关；照明电路应单设电源开关，不受动力部分总开关的影响。紧急停止开关应设置在明显位置，紧急时操作者能及时处理。
2.7.21 首层横移托盘拖曳电缆，须运行平稳，横移车板后部电缆采用全封闭结构，不裸露，不采用甩尾结构，能够有效防止鼠害侵蚀。
2.7.22设备所有电缆线槽须采取保护措施，绝不外漏，必须具备防鼠害功能。
2.7.23中标人需在设备验收时提供控制系统的电气原理图。（提供承诺函）
2.8安全防护装置应符合GB17907的规定，设备中应包含以下装置或功能（提供彩页或产品说明书等支持文件）：
*2.8.1设置紧急制动开关。当出现异常情况时，能使设备立即停止运转。
2.8.2防止超限运行装置。设置限位开关，包括：上限位开关、下限位开关、左限位开关、右限位开关、极限开关等。
*2.8.3汽车超长限制装置，设置超长光电检测装置。当进入设备的车辆超过适停车辆尺寸时，设备自动锁闭并报警提示。
*2.8.4防人、车误闯入光电检测装置，设置光电自动锁闭系统。
*2.8.5防止载车板坠落装置。
*2.8.6警示灯及警示蜂鸣器，设置运转信号显示。提示设备处于运转状态及对异常情况报警。
*2.8.7防止恶作剧操作控制程序。
*2.8.8缺相、错相保护装置。
3.售后服务要求
3.1售后服务机构
*3.1.1在成都市须有备品备件库及售后服务网点，能有效保证长期备品备件供应（提供售后服务网点及备件库地址）。
3.1.2有足够的售后服务人员，且售后服务人员需有国家、四川省或成都市颁发的特种设备维修证（提供所有售后服务人员的社保证明及特种设备维修证明）。
3.2售后服务内容
3.2.1提供售后服务方案，包括但不限于巡检频率、日常检修项目、故障判断及解决方案。
*3.2.2报修响应不超过4小时，修复时间不超过24小时。
3.2.3全部设备安装完毕后，应作一次全面性的技术检查，并对车库的工作状态作出评价，制订保养计划（提供承诺函）。
3.2.4制定培训计划，培训人员不得少于15人。
*3.2.5提供设备零配件清单及更换费用，并提供易损件更换的周期和更换费用。
*3.2.6系统的保修期：项目整体质保≥12个月。
*3.2.7 在质保期到期前一个月，须对所有设备进行一次全面检修，提供检修报告。

综合评分明细表：
序号
评分因素
及权重
分　值
评分标准
说 明
1
报价35%
35分
以本次有效最低投标报价为基准价，投标报价得分=(基准价／投标报价)×35分。
评分的取值按四舍五入法，保留小数点后两位。对符合小型和微型企业参与投标的报价给予6%的扣除。
2
技术指标
41%
41分
1.投标响应情况（23分）：全部满足技参数的得22分；*号参数负偏离每项扣3分；非*号负偏离每项扣1分；扣完为止。
2. 专利技术（2分）：能提供国家权威证明材料证明技术的先进性的每提供一份材料得1分；最多得2分；未提供不得分。
3. 驱动链（5分）：驱动链采用双排链技术的得5分；其余不得分。
4.保护措施（5分）：设备有避免人员进入车库存取车时会蹭脏衣服的措施。
5.噪音（2分）：系统运行时噪声≤ 70dB得2分；≤ 80dB得1分；＞80dB不得分。
6.安全防护（4分）：技术参数2.8条中每个安全防护装置具有声光报警，并能在控制面板上中文显示报警内容的满足一条得0.5分，最多得4分。
提供支持材料；

3
售后服务
5分
1.售后服务机构（2分）：根据售后服务计划及维修响应时间综合打分，售后实力强、计划周密详尽、维修响应时间最短得2分，其余不得分。、
2.售后服务车辆（1分）：固定售后服务车辆≥3辆得1分，其余不得分。
4.售后服务人员（2分）：售后维保人员有特种设备维修证≥15个，得2分；其余不得分。
1提供相应证明材料；2.提供售后车牌照、行驶证；3.提供售后服务人员上岗证与社保证明。
4
投标综合实力及合同执行能力13%
13分
1.质量认证（3分）：投标人具有有效的质量管理体系认证证书、环境管理体系认证证书、职业健康安全管理体系认证证书的，每1项得1分，最多得3分。
2. 合同执行情况（3分）：近3年单个项目500车位数以上的合同，4个（含4个）以下不得分；4 个以上的每增加一个加1分；最多得3分。
3. 在成都市二层升降横移式市场保有量（7分）：1000个车位以下不得分，1（含）~1.2千（含）车位得1分，1.2~1.5千（含）车位得2分, 1.5~1.6千（含）车位得4分, 1.6~1.8千（含）车位得6分,1.8千车位以上7分 。
1.提供相关证书；2.提供相应证明材料
5
项目经理2%
2分
根据拟派本项目项目经理执行力强、管理经验丰富的得2分；其余不得分。
提供合同等支持文件
6
节能环保2%
2分
投标产品中认定为节能产品的得1分；认定为环保产品的得1分；未提供的不得分。
以“节能、环保产品政府采购清单”或有效证书为准。
7
投标文件规范性2
%
2分
投标文件制作规范，没有细微偏差情形的得2分；有一项细微偏差扣0.5分，直至该项分值扣完为止。
根据投标人投标文件编制情况进行评分。
