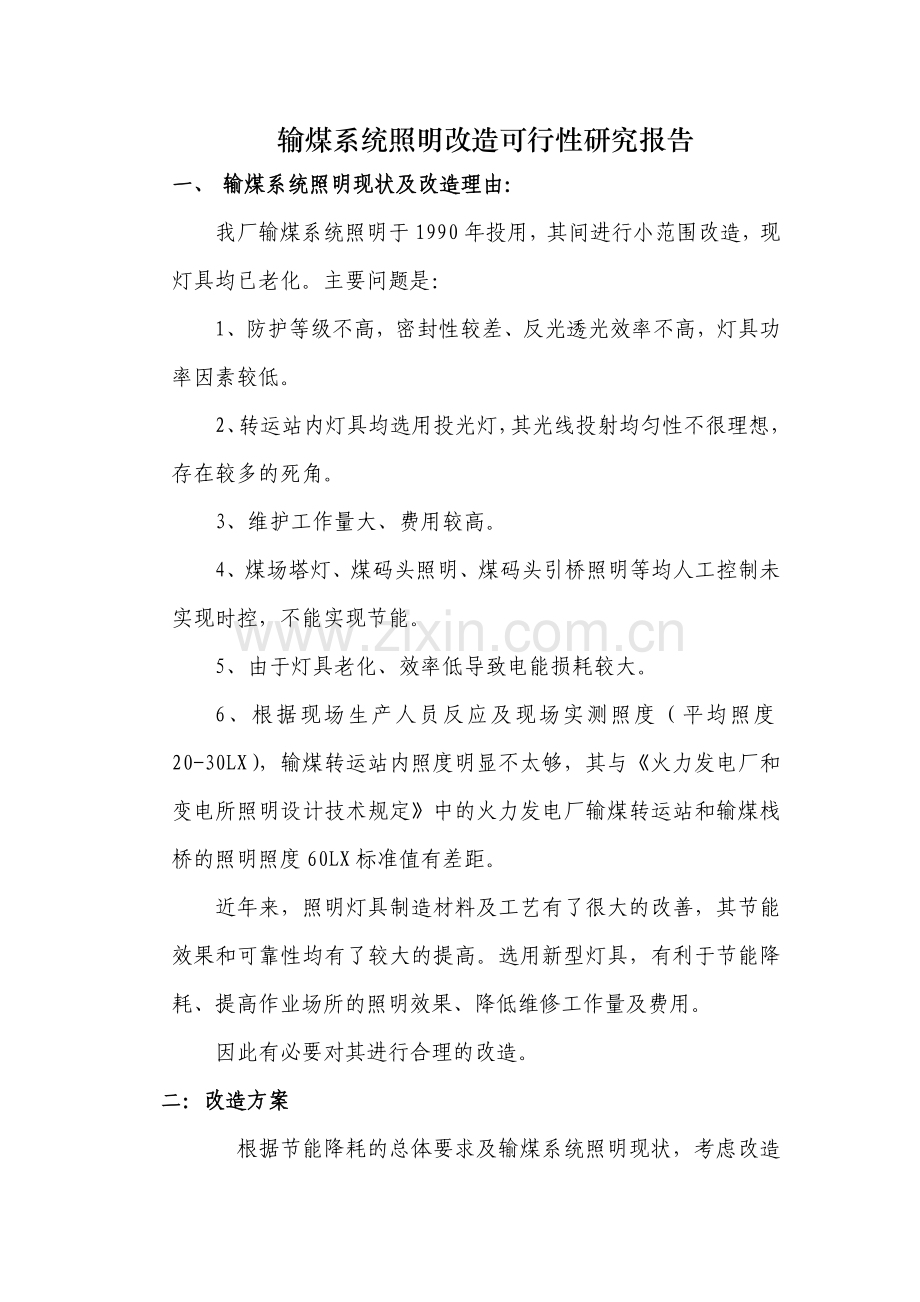

输煤系统照明改造可行性研究报告
一、 输煤系统照明现状及改造理由：
我厂输煤系统照明于1990年投用，其间进行小范围改造，现灯具均已老化。主要问题是：
1、防护等级不高，密封性较差、反光透光效率不高，灯具功率因素较低。
2、转运站内灯具均选用投光灯，其光线投射均匀性不很理想，存在较多的死角。
3、维护工作量大、费用较高。
4、煤场塔灯、煤码头照明、煤码头引桥照明等均人工控制未实现时控，不能实现节能。
5、由于灯具老化、效率低导致电能损耗较大。
6、根据现场生产人员反应及现场实测照度（平均照度20-30LX），输煤转运站内照度明显不太够，其与《火力发电厂和变电所照明设计技术规定》中的火力发电厂输煤转运站和输煤栈桥的照明照度60LX标准值有差距。
近年来，照明灯具制造材料及工艺有了很大的改善，其节能效果和可靠性均有了较大的提高。选用新型灯具，有利于节能降耗、提高作业场所的照明效果、降低维修工作量及费用。
因此有必要对其进行合理的改造。
二：改造方案

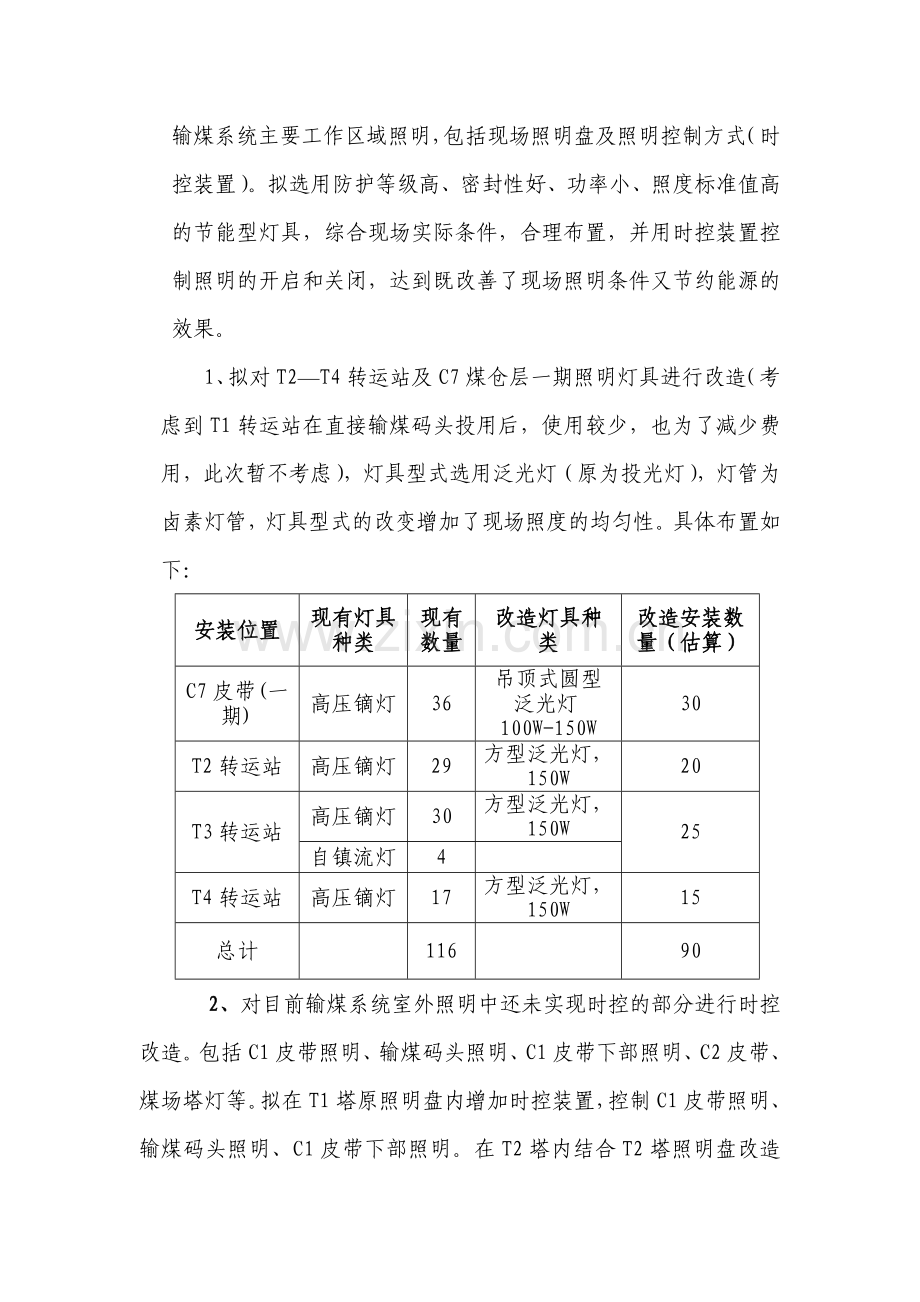

根据节能降耗的总体要求及输煤系统照明现状，考虑改造输煤系统主要工作区域照明，包括现场照明盘及照明控制方式（时控装置）。拟选用防护等级高、密封性好、功率小、照度标准值高的节能型灯具，综合现场实际条件，合理布置，并用时控装置控制照明的开启和关闭，达到既改善了现场照明条件又节约能源的效果。
1、拟对T2—T4转运站及C7煤仓层一期照明灯具进行改造（考虑到T1转运站在直接输煤码头投用后，使用较少，也为了减少费用，此次暂不考虑），灯具型式选用泛光灯（原为投光灯），灯管为卤素灯管，灯具型式的改变增加了现场照度的均匀性。具体布置如下：
安装位置
现有灯具种类
现有数量
改造灯具种类
改造安装数量（估算）
C7皮带(一期)
高压镝灯
36
吊顶式圆型泛光灯100W-150W
30
T2转运站
高压镝灯
29
方型泛光灯，150W
20
T3转运站
高压镝灯
30
方型泛光灯，150W
25
自镇流灯
4

T4转运站
高压镝灯
17
方型泛光灯，150W
15
总计

116

90
2、对目前输煤系统室外照明中还未实现时控的部分进行时控
改造。包括C1皮带照明、输煤码头照明、C1皮带下部照明、C2皮带、煤场塔灯等。拟在T1塔原照明盘内增加时控装置，控制C1皮带照明、输煤码头照明、C1皮带下部照明。在T2塔内结合T2塔照明盘改造（原照明盘内布置拥挤、元器件工况差）增加时控装置。
安装位置
控制范围
T1转运站
码头照明、C1皮带沿线、C1皮带下部照明
T2转运站
煤场塔灯、C2皮带沿线照明
3、灯具的选择：
⑴灯具外壳防护等级IP65,防腐等级WF2。
⑵灯具要防眩光，照明角度大、范围广、光线柔和。
⑶灯具与附件电源箱为一体化设计，维护方便。
⑷灯管选用金卤灯，要求更换简便，使用寿命长，不低于10000小时。
⑸根据不同的工作场所，考虑转运站内安装壁挂式方型泛光灯,功率150W. C7皮带(一期)输煤皮带栈桥安装吊顶式圆型泛光灯功率100W-150W。
⑹根据现场照明灯具的安装高度，测算出距高比，合理布置灯具的数量及安装角度，从而达到最佳照明效果。
⑺如有必要，可先选装不同厂家的灯具试装。观察并测量其实际效果，选出性价比较高的灯具。
4、改造费用
灯具费用 （ 1200/套）
11．8万
时控装置及T2转运站照明盘
2万
辅助材料费用
1.5万
人工费用
3万
总计
18.3万
5、改造后节能测算：
1.改造新灯具后由于光效提高节电：
改造前年耗电量：116套×250w/套×24小时×365=254040 KWH.改造后年耗电量：90套×150w/套×24小时×365=118260 KWH. 每年节约135780 KWH电。
2.加装时控装置节电测算：
手动控制照明开关时，由于关闭开关不及时或忘记关灯造成照明浪费以平均每天2时计算，
煤场塔灯 5套×10杆×400W×2时×365天=14600 KWH
C1带钠灯 15套×400W×2时×365天=4380 KWH
合计：18980 KWH
以上第1、2项总计每年节电 154760 KWH

燃料部
2008/1/24

附件1：原输煤系统灯具种类、数量一览表
安装区域
灯具种类
数量（套）
C1皮带
自镇流灯
26
高压钠灯
15
C2皮带
自镇流灯
40
C5皮带
C5皮带
高压镝灯
12
节能灯
90
C6皮带
高压镝灯
2
节能灯
104
C7皮带(一期)
高压镝灯
36
C7皮带(二期)
它镇流灯
78
T1转运站
高压镝灯
14
T2转运站
高压镝灯
29
T3转运站
高压镝灯
30
自镇流灯
4
T4转运站
高压镝灯
17
C3小室
它镇流灯
4
C4小室
它镇流灯
4
#1斗轮机
高压钠灯
5
日光灯
55
#2斗轮机
自镇流灯
30
高压钠灯
5
#1卸船机
高压钠灯
6
日光灯
70
#2卸船机
高压钠灯
6
日光灯
70
煤控室
煤控室
日光灯
80
节能灯
56
煤控马控中心
日光灯
40
煤控电缆层
日光灯
15
合计

943

灯具种类
分类总计（套）
高压钠灯（400W/盏）
37
高压镝灯（250W/盏）
140
它（自）镇流灯（125W/盏）
186
日光灯（40W/盏）
330
节能灯（17W）
250
合计
943

附件2：2005年至2007年输煤系统照明维护费用统计
材料名称
费用（元）
高压钠灯（触发器、灯管、整流器）
29976
高压镝灯（触发器、灯管、整流器）
18286
日光灯、节能灯（灯具、灯管）
32049
投光灯具
32959
总计
113270
