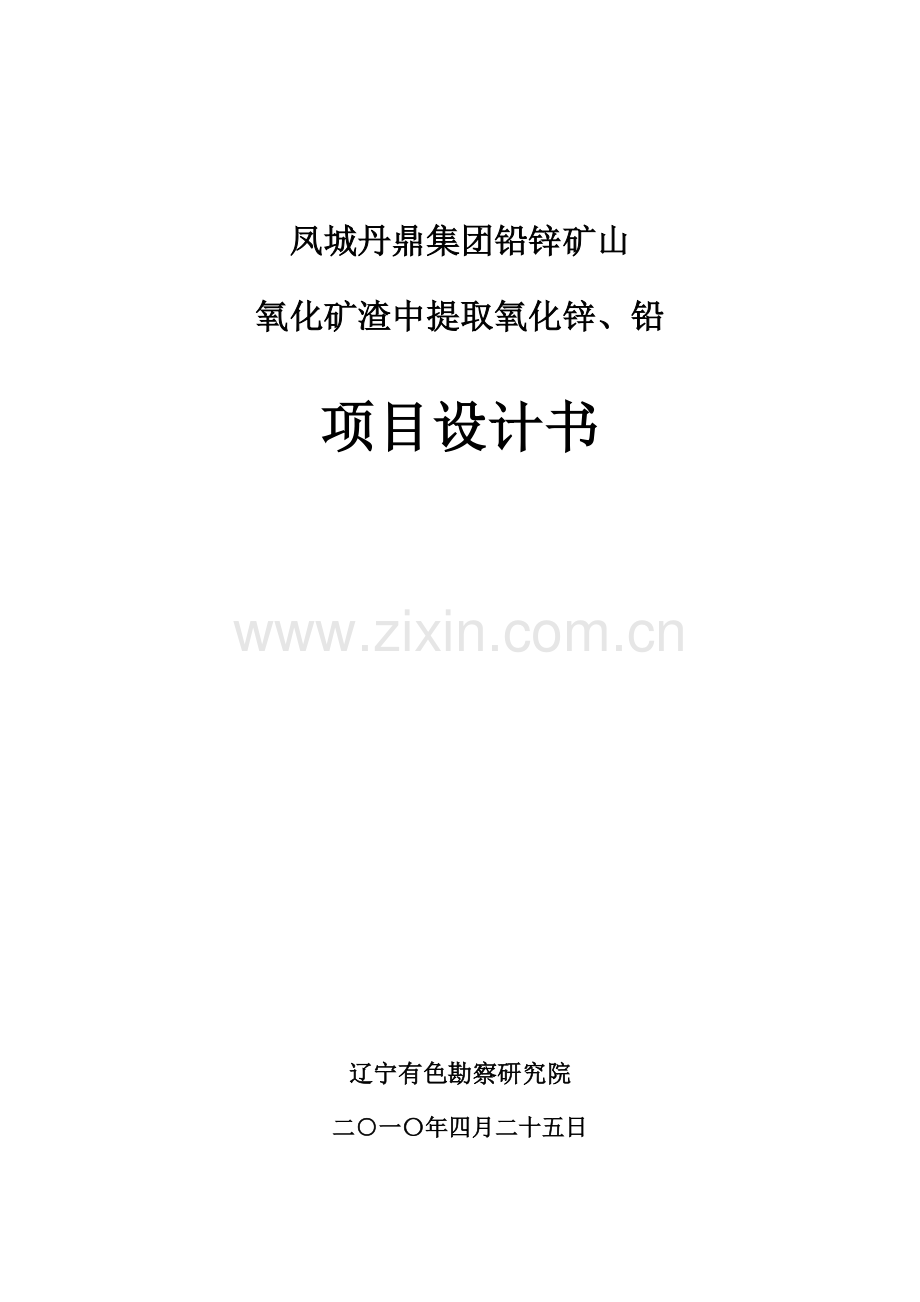

凤城丹鼎集团铅锌矿山氧化矿渣中提取氧化锌铅项目设计书.doc

凤城丹鼎集团铅锌矿山
氧化矿渣中提取氧化锌、铅

项目设计书

辽宁有色勘察研究院
二○一〇年四月二十五日

工程名称: 凤城丹鼎集团铅锌矿山氧化矿渣中提取氧化锌、铅项目设计

管理单位: 丹东市国土资源局
立项单位: 凤城市国土资源局

编制单位: 辽宁有色勘察研究院
院 长: 陈殿强
总工程师: 张维正
方案编制: 白宗太、杨 辉、侯永莉、田亚光、刘静、马献民
审 核: 白宗太
审 定: 张维正

日 期：二○一〇年四月二十五日

目 录
第一章 前 言 1
1.1项目概况 1
1.2项目实行目的 1
1.3项目实行的任务 2
1.4项目实行的意义 2
1.5项目规模 4
1.6项目起止年限 4
1.7设计依据 4
1.8设计的原则 5
1.9技术路线 6
第二章 场地自然情况 7
2.1 交通条件 7
2.2自然条件 7
2.3资源条件 8
第三章 生产技术方案 9
3.1 技术可行性 9
3.2工艺流程 10
第四章 项目建设方案 11
4.1建设方案和工作标准 11
4.2项目建设用地方案 11
4.3土建工程 12
4.4需购置的重要设备 12
第五章 投资概算及方向 13
5.1投资概算的取费依据说明 13
5.2投资经费概算及方向 13
第六章 项目实行的保障措施 15
6.1组织管理 15
6.2质量管理 15
6.3经费使用管理 16
6.4环境保护 16
第七章 项目实行安全保证措施 17
7.1安全管理制度 17
7.2安全管理保证措施 17

附图：重要车间、厂房及设备布置详见厂区总体规划平面布置图
第一章 前 言
1.1项目概况
凤城市位于辽东半岛东部，东经123°32′-124°32′、北纬40°02′-41°06′。北邻本溪满族自治县，南与丹东市振安区和东港市接壤，东靠宽甸满族自治县，西与辽阳县、岫岩满族自治县毗连。南距丹东市区60km，北距沈阳217km。总面积5477.15km2。总人口58.79万人（2023年），其中满族人口约占75％。地貌为“八山半水一分田，半边道路和庄园”。
项目厂址选择在凤城市刘家河镇尖山村大黄沟，原丹东汽车改装厂在80年代初期改装汽车所占用旧厂址，厂区三面环山，距周边居民最近1.5km，无名胜古迹和风景保护区，已闲置了近30年。刘家河镇位于沈丹高速公路线上，沈丹铁路也102国道也贯穿其中。
本项目针对铅锌矿山开采过程中产生不能浮选的氧化矿石，采用回转窑烧结、挥发、冷却、收尘新技术提取氧化锌、铅。
本项目技术来源成熟可靠，为丹鼎集团铅锌矿山与西安有色冶金金属设计研究院联合研发引进。
受凤城市国土资源局的委托，辽宁有色勘察研究院承担了凤城丹鼎集团铅锌矿山氧化矿渣中提取氧化锌、铅项目设计的编制工作。
2023年3月20日到26日期间，我院根据2023年3月17日由丹东市国土资源局组织召开的有关“两权”项目会议精神，对设计又进一步做了修改。
1.2项目实行目的
运用矿山氧化矿渣或废弃矿回收氧化锌，重要是为解决前期和现生产过程中产生的垃圾矿占山占地破坏植物，解决环境污染，力争在几年内把现存的矿渣所有回收结束，尽快恢复植树造林绿化荒山，达成环境、空气无污染，最终实现资源综合运用。同时节约资源，也延长矿山开采年限，变废为宝，提高整个经济效益和社会效益。
1.3项目实行的任务
根据丹东市国土资源局《关于2023年度市级矿产资源保护等项目立项及报送项目实行方案的告知》丹国土资字[2023]202号文献规定编制项目实行方案，具体内容规定如下：
（1）项目前期准备情况，实行该项目的目的意义；
（2）项目重要工作任务及具体实行方案；
（3）项目资金的初步概算；
（4）其他需要说明的情况。
1.4项目实行的意义
1、振兴东北老工业基地也给丹东这座东北重要的轻工业城市带来前所未有的机遇。该项目的建设正是顺应了这一大形势的规定，积极开发建设适合自己、以市场为主导的新项目，为地区经济甚至国家同行业的发展作出积极奉献。
矿产资源开发在我国国民经济建设中起着十分重要的作用。随着人口增长和经济快速发展，我国对矿产资源的需求不断增长。运用氧化矿提取的氧化锌市场需求缺口较大，再加上可生产的资源越来越少，难以满足市场需要。因此，该产品需求领域十分广阔。
2、合理开发资源，保护环境，走可连续发展道路。
我国是一个矿业大国，矿业固体废料的积存量和年排放量十分巨大。目前，这类废料多以自然堆积法储存于尾矿库中，这些尾矿不仅要侵占大量的土地，污染着矿区与周边地区的环境，并且每年还需要投入大量并且是无法收回的废料解决资金，尾矿已成为矿山公司沉重的包袱。很明显，充足运用废弃资源提炼矿产品是最直接有效的途径。也必将对我国的可连续发展产生重大而深远的影响。
本项目位于凤城市刘家河镇文化村李家沟，该矿山为构导致矿，矿石破碎氧化严重，选厂不能浮选，导致近42万t的氧化矿不能开采充足运用,成为废弃矿渣长年沉睡在大山之中,同时也严重影响矿山采矿的总体设计,致使部分可选矿石得不到开采。这几年开采中产生的剥岩氧化矿在1.5万t以上，长期堆放在矿山周边。矿山氧化矿渣的存放，占用了大面积的荒山、荒地，覆盖了大量的植物及树木，碰到暴雨天气大量的矿渣被水冲走，不仅损失浪费了可运用资源，并且给周边的植被产生了新的破坏。遇刮大风天气，尘土到处飘扬，对面见不到人，给周边环境导致了严重污染。本项目可以采用新技术回收氧化锌、铅，提取氧化锌后的废渣所有销给水泥厂生产矿渣水泥，对保护、节约、综合运用资源，保护环境，快速恢复植被，造福社会、造福子孙后代都具有重要的意义。
3、增长地方收入，有助于发展地区经济。
项目建设地区材料供应充足，人力资源丰富，是项目建设的抱负场址，在自身取得可观的效益回报的同时，其发展还可带动本地与之相关产业发展，从而促进商品互换，繁荣市场，带动本地区居民共同富裕。促进了乡镇公司的发展，符合长远规划的规定，为地区的经济增长注入新的活力，增长地方财税收入，有助于地区经济的发展。
4、该项目的建设，在带动地区经济的发展的同时还具有良好的社会效益。
本项目建成后，在不浪费有限的锌、铅矿资源的前提下，不仅可以合理充足运用锌、铅矿资源，为合理开采矿山起到了示范作用。丹东所属各县区铅锌矿山较多，选厂不能浮选的氧化矿渣不同限度存在,该项目实行后,对推动全市保护运用节约资源,全面回收废弃物综合运用,将产生重大的意义。
项目的建成必将吸纳一些本地及周边地区的剩余劳动力，新安顿就业人员近百人。在目前全球金融危机失业率上升的情况下，缓解就业压力，承担了一定限度的社会责任。
5、新技术、新工艺的引进，带动行业技术进步
项目选用的技术新，工艺成熟可靠，回收率高，效益好。项目选用株洲冶炼厂运用氧化矿渣回收锌、铅新技术。株洲冶炼厂从2023年开始该项目的实验、生产证明采用该技术工艺成熟稳定可靠。
1.5项目规模
该项目占地面积5600㎡，本项目投资来源为市财政补贴资金110万元，重要用于部分设备购置，其余部分为公司自筹，公司自筹部分不予以验收。
生产规模：年产氧化锌约4560t,氧化铅约1425t。
1.6项目起止年限
项目起止时间:2023年10月-2023年12月
1.7设计依据
1.7.1文献资料类
(1)、《关于做好市级探矿权采矿权使用费和价款收入使用管理的告知》（丹财经【2023】77号）；
（2）、《关于组织申报2023年市级“两权”价款资金项目的告知》；
（3）、《矿山资源补偿使用管理办法》（财建【201】809号）
（4）、项目承建单位提供的相关材料。

1.7.2法规、标准、规范类
（1）《环境保护法》（1989.12.26）；
（2）《辽宁省地质环境保护条例》（2023.12.1）；
（3）《地质灾害防治管理条例》（国务院令第394号）；
（4）《混凝土结构设计规范》（GB50010-2023）；
（5）《建筑结构荷载规范》（GB50009-2023）；
（6）《混凝土结构工程施工质量验收规范》（GB50204-2023）；
（7）《钢结构工程施工质量验收规范》（GB50205-2023）；
（8）《砌体结构设计规范》（GB50003-2023）；
（9）《钢结构设计规范》（GB50017-2023）；
（10）《造林技术规程》(GB/T15776-1995)；
（11）《地质灾害防治工程监理规范》(DZ/0222-2023)；
1.8设计的原则
1、贯彻执行建设节约型社会的方针，工程建设以节约投资为原则，实现效益最大化，提高项目资金运用率；
2、根据氧化锌、铅产业市场的发展情况及凤城市实际情况，拟定建设规模和建设方案，减少项目投资风险；
3、以合理、有效运用资源为原则，运用项目区自然资源，合理安排发展用地，符合可连续发展的需要；
4、根据场地地形、总图布置，做到科学规划，合理布局；
5、整体设计体现安全、舒适、实用、经济、合理：
6、严格执行国家和地方的有关环境保护、安全、卫生、消防等有关法规、标准和规定，做到文明建设、安全运营。

1.9技术路线
申请立项
可行性分析
场地选择
市场分析
规划设计
经济效益分析
投资概算
立项批准
土建设计
原料规划
工艺设计
施工准备
施工及检查验收

图1.9-1实行方案技术路线图

第二章 场地自然情况
2.1 交通条件
项目厂址选择在凤城市刘家河镇尖山村大黄沟，原丹东汽车改装厂在80年代初期改装汽车所占用旧厂址，厂区三面环山，距周边居民最近1.5km，无名胜古迹和风景保护区，已闲置了近30年。
刘家河镇位于沈丹高速公路线上，沈丹铁路也102国道也贯穿其中。
2.2自然条件
1、地形地貌特性
凤城地区地貌属辽东山地丘陵，属长白山支脉，由哈达岭-千山-
辽东半岛组成，整个地貌形态受地层岩性及地质构造所控制。北部以
侵蚀构造中低山为主，中南部为构造侵蚀低山和剥蚀丘陵区，南部边
缘为海蚀台地地貌，再向南至区外，则逐渐过渡到带状平原区。总体
地势呈北高南低，最高山峰和和尚帽子山海拔1284 m。区内地貌形
态复杂多样，重要类型有：侵蚀构造中低山、构造侵蚀低山、剥蚀丘陵区、海蚀台地及山间冲洪积谷地等。地震基本烈度7度。
2、气候气温
凤城市属于中温带湿润区大陆性季风气候，年平均气温 7.9℃，平均最高气温14.0℃，气温地理分布特点是南高北低。
3、降水量
凤城地区降水充沛、降水日数较多，时空分布差异大。时间上
7-8 月份为大汛期，降水量占全年的56.4%，1-2 月份降水量最少，占全年降水量1%以下。地理分布上的特点是东部多、西部少，其中东北部的赛马、爱阳降水量最多，达1200 mm以上。全区数年平均降水量1044.0 mm，数年平均蒸发量为1241.4 mm。
区内水系发育河流众多，大小河流达2242 条，总长4393.94km ,
分属三个水系，即鸭绿江水系：爱河、草河等；大洋河水系；大洋河、
土牛河等；太子河水系：白云河。大型水系只有一座，即土门子水系，
总库容量 1.86 亿m3；小型水库8 座，总库容642 万m3，均为八十年代前建造。
2.3资源条件
1、原材料
本项目原材料重要是铅锌矿石，文化铅锌矿已探明储量在53万t以上以上，原料资源非常充足。
2、供电
需架设高压线路5km以满足生产与生活用电。
3、供水、排水
需打一眼100m深的水井，建立一座20m3的水塔，以满足生产与生活用水
第三章 生产技术方案
3.1 技术可行性
项目选用株州冶炼厂运用氧化矿渣回收锌、铅新技术。株州冶炼厂从2023年开始该项目的实验、生产，现已有4条直径2.5m，长46m转窑生产线，年解决矿渣在20万t以上，通过多次改造，现回窑尾矿渣含锌≤0.5%，含铅≤0.3%，综合回收率达95%以上，因此，采用该技术工艺先进科学可靠。
运用氧化矿提取的氧化锌重要用于油漆、橡胶、立德粉、涂料、建材、陶瓷、化工印染、硫酸锌、活性氧化锌等产品生产加工领域。据初步调查全国每年氧化锌产品年需求量在30-40万t以上，而国内现生产厂家重要以株冶，河南豫光为主，年生产能力仅在20万t以下，市场需求缺口较大，再加上可生产的资源越来越少，难以满足市场需要，只能依靠国外进口。因此，该产品需求领域十分广阔，销售市场非常走俏，回收的氧化铅由铅冶炼厂直接冶炼粗铅。
文化铅锌矿是开采数年的矿山,已探明铅锌矿石储量在53万t以上。该矿山由于是构导致矿，成矿后又有构造活动，导致矿石破碎，通过数年风化，氧化深度在100m深左右，氧化矿占总矿石储量的80%，其中氧化矿石储量42万t以上，氧化矿石平均每吨含锌8.5%，含铅3.2%。这42万t没开采的氧化矿石总含锌金属量3.57万t，含铅金属量1.35万t，由于矿石氧化率高，选厂不能浮选，使这些矿石仍沉睡在大山之中。
根据以上数字显示，新建一条年解决氧化矿渣6万t生产线，现有原料可服务8年以上，在这8年期间，按工艺回收率95%计算，可总共回收氧化锌近3万金属吨，回收氧化铅近1.27万金属吨。
3.2工艺流程
工艺流程选择比较成熟先进的回转窑煅烧、分解、冷却、收尘方法。将氧化矿破碎0-5mm粒度与焦粉按一定的比例混合，均匀后加入回转窑，在1150±50℃下分解，氧化锌气体冷却，收尘后产生氧化锌产品。
氧化矿石破碎
工艺流程图：

氧化矿Zn7—8%

混 料（含锌7—10%，铅1—3%的废渣和氧化矿）
焦粉

回 转 窑 挥 发

窑废渣

烟 气

还 铁

冷 却
含铅0.12%废渣（水泥厂用）

收 尘

氧化锌ZnO

成品入库
配粉包装
烟 气
净 化
排 放

第四章 项目建设方案
4.1建设方案和工作标准
针对运用氧化矿提取氧化锌这项新技术新工艺，拟从以下几个方面进行方案的实行和完毕工作标准：
4.1.1选用国内先进自动化限度高的设备
选用国内先进、节能、自动化限度高的设备，保证新技术、新工艺的稳定可靠地实行，达成设计的各项指标。
4.1.2强化节能措施，达成同类厂家先进水平
按国家关于节约能源的各项法规，采用节能措施，完毕生产工艺过程中二次能源运用，达成国内同类厂家的先进水平。重要节能措施：
（1）本工程项目设计绝大部分设备能力平衡，能满负荷生产，发挥设备生产潜力和运用率。
（2）根据生产特点，选用的机械、电器设备（如设计采用节能型的变压器、风机等）灯具等全为节能型，以达成节能高效的目的。
（3）水、电、气、汽等能源所有安装计量装置，以利于能源控制与考核，冷却水循环使用。
（4）炉窑采用节能型新材料，尽量减少热损失。
（5）设立节能管理岗位人员，制定奖罚制度，保证节能措施的贯彻，达成以较低的能耗获得较好的效益。
4.2项目建设用地方案
项目建设用地规划原则，重要采用充足运用高层空间尽量减少占用土地。生产车间、办公室、职工宿舍和生活区建设所有采用二层楼以上建设方案。以上项目建设用地完全符合国家工业基本建设用地规定。重要车间、厂房及设备布置详见厂区总体规划平面布置图。
4.3土建工程
4.3.1土建内容与规模

序号
项目名称
单位
数量
备注
1
回转窑生产车间
m2
150

2
混料、上料车间
m2
180

3
成品库房
m2
500

4
办公室、仓库
m2
270

5
煤气炉、操作平台
m2
110

4.3.2地震设防工程

地震是威胁人类安全的重要自然灾害之一，地震对建筑物的破坏是非常普遍的，而建筑物的破坏会导致大量人员伤亡和财产损失。据记录，地震中95%的人员伤亡均因建筑物破坏所致。因此，为使建筑物具有一定的抗震能力，就必须在设计、施工中按抗震设防规定和抗震设计规范进行抗震设防，以提高各类建筑物的抗震能力，这是营建安居工程、保证工程安全的长远大计。
4.4需购置的重要设备
回转窑。直径2.6m，长度46m，铁板厚度30cm，重要配套部件有托轮、减速机、30kW电机、电脑操作控制柜等。

第五章 投资概算及方向
5.1投资概算的取费依据说明
本项目投资来源为市财政补贴资金110万元，重要用于部分设备购置，其余部分为公司自筹，公司自筹部分不予以验收。
购置涉及以下重要设备：
序号
设备名称
规格
价格(元)
1
煤气发生炉
直径为3.0m
500,000.00
2
捞渣机
K=5t
100,000.00
3
回转窑
直径2.6m
340,000.00
总计

940,000.00

5.2投资经费概算及方向
5.2.1编辑依据:
1、《辽宁省建筑工程计价定额》（2023版）
2、《辽宁省市政工程计价定额》（2023版）
3、《土地开发整理项目预算定额标准》
4、《工程勘察设计收费标准》（2023版）
5、市场价格

详见凤城丹鼎集团铅锌矿山氧化矿渣中提取氧化锌、铅项目设计概算表。

5.2.2设计概算表
凤城丹鼎集团铅锌矿山氧化矿渣中提取氧化锌、铅项目概算
序号
工作项目
单位
工程量
单价（元）
合计（元）
一
施工
设 备 费
捞渣机
台
1
100,000.00
100,000.00
煤气发生炉
套
1
500,000.00
500,000.00
回转窑
套
1
340,000.00
340,000.00
小计

940,000.00
二
其他费用
工程设计费
及预算编制

110,000.00
可行性研究费

50,000.00
小计

160,000.00
三
合计

1,100,000.00

第六章 项目实行的保障措施
6.1组织管理
由丹东国土资源局、凤城市国土资源局及相关单位，共同组成本项目工程质量监督组，由丹东国土资源局派员担任组长，凤城市国土资源局担任副组长，不定期进行检查。
6.2质量管理
1、建立有效的质量保证体系
①无论是从工程质量管理角度，还是从废矿渣回收运用的百年大计的高度结识，建立有效的质量保证体系，是重要的组织保证。
②该项目根据国家计委《关于实行建设项目法人责任制暂行规定》的规定，由项目法人组建项目建设领导班子，对项目的策划、资金筹措，对建设实行、质量保证、竣工验收等实行全过程负责，并对项目承担风险责任和法律责任。
③项目的前期规划及工艺设计要委托具有相应资质的单位进行设计，项目施工阶段的现场质量管理应严格按照国家相关法规及技术标准施工，严格验罢手续。施工单位也要配备相应的专项工程质量检查员，从源头保证施工质量。
2、先设计后施工
作为专项工程，先单独设计，然后实行。
基础设施施工单位及设备安装单位的质量管理组要建立严密的质量检查制度，选派专职质量检查员，进一步施工现场，及时检查施工、安装质量，并填报质量周报，负责向项目管理组报告现场质量情况。
6.3经费使用管理
采用资金跟着项目走的办法，分项目制定用款计划，与项目实行单位签订协议，设立专门的资金管理帐户，对国家财政补贴的项目经费实行专款专用，各级财政和行政主管部门进行监督检查，并定期抽查，保证建设按期、保质保量完毕。同时完善财务制度和用款手续，杜绝挥霍浪费，切实提高资金投放效益。上级财政和行政主管部门进行跟踪管理。
6.4环境保护
该产品生产过程属于密闭式生产，所进的原料所有为产品的有效成分，不产生废气、废水和固体废渣。生产中采用如下措施：
（1）、工艺中的物料传递、搅拌合成、干燥、造粒及分装过程，所有使用产品的有效成份，不产生废气、废水和固体废渣。
（2）、工艺中的物料传递、搅拌合成、干燥、造粒及分装过程，按设计规定所有使用低速电动机和低噪声设备，不会对附近居民及附近其他企事业单位导致噪声污染。
（3）、干燥造粒及筛选均在密闭式设备中进行，并相对有一些温度和粘度，不会对大气导致粉尘污染。
环境保护具体措施如下：
（4）、生产过程中，运用水循环系统对回转窑进行冷却，其全过程均为循环用水，不进行排放，避免了对水体的污染。
（5）、生产过程中，通过两级收尘过程进行布袋收尘，以减少空气污染。
（6）、生产过程中，通过建设隔音房和清音器以减少噪音污染。

第七章 项目实行安全保证措施
在项目实行过程中认真贯彻执行国务院《建设工程安全生产管理条例》，贯彻“安全第一、防止为主”的安全生产工作方针，认真执行国务院、建设部、丹东市关于建筑施工公司安全生产管理的各项规定，把安全生产工作纳入施工组织设计和施工管理计划，使安全生产工作与生产任务紧密结合，保证职工在和平过程中的安全与健康，严防各类事故发生，以安全促生产。
7.1安全管理制度
⑴所有施工作业人员进场作业前必须进行“三级”教育，考核并颁发安全上岗证。
⑵安全技术交底制：根据安全措施规定和现场实际情况，各级管理人员需亲自逐级进行书面交底。
⑶班前检查制：安所有长和安全员必须督促与检查专业配属队伍安全防护措施是否进行了检查。
⑷大中型机械设备安装实行验收制，凡不经验收的一律不得投入使用。
⑸危急情况停工制：一旦出现危及职工生命财产安全险情，要立即停工，同时即刻上报，及时采用措施排除险情。
⑹持证上岗制：进场工人和调换工种的职工，必须按规定进行安全教育和技术培训，特殊工种必需持有上岗操作证，严禁无证操作。
7.2安全管理保证措施
⑴项目施工单位负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工。
⑵安全员要检查作业队、专业配属队伍，认真做好分部分项工程安全技术书面交底工作，被交底人要签字认可。
⑶在施工过程中对薄弱部位、环节要予重点控制。
⑷做好地下障碍物与地下管线情况摸排工作，对各条管线的走向、埋深精确掌握。
⑸施工现场实行机械设备安全管理及安装验收制度。
⑹机械设备使用期间，操作人员必须按照说明书规定操作，保证机械设备的完好率和使用率。
⑺机械使用时，必须严格按安全操作规程，不得违章作业。
⑻设备使用期间，操作员要进行经常性安全检查，发现安全隐患要及时整改消除，杜绝设备带病作业或超负荷运转。
⑼进入施工现场的人员必须按规定戴安全帽，并系好下颌带。戴安全帽不系下颌带视同违章。
