第二册《电气设备安装工程》.doc

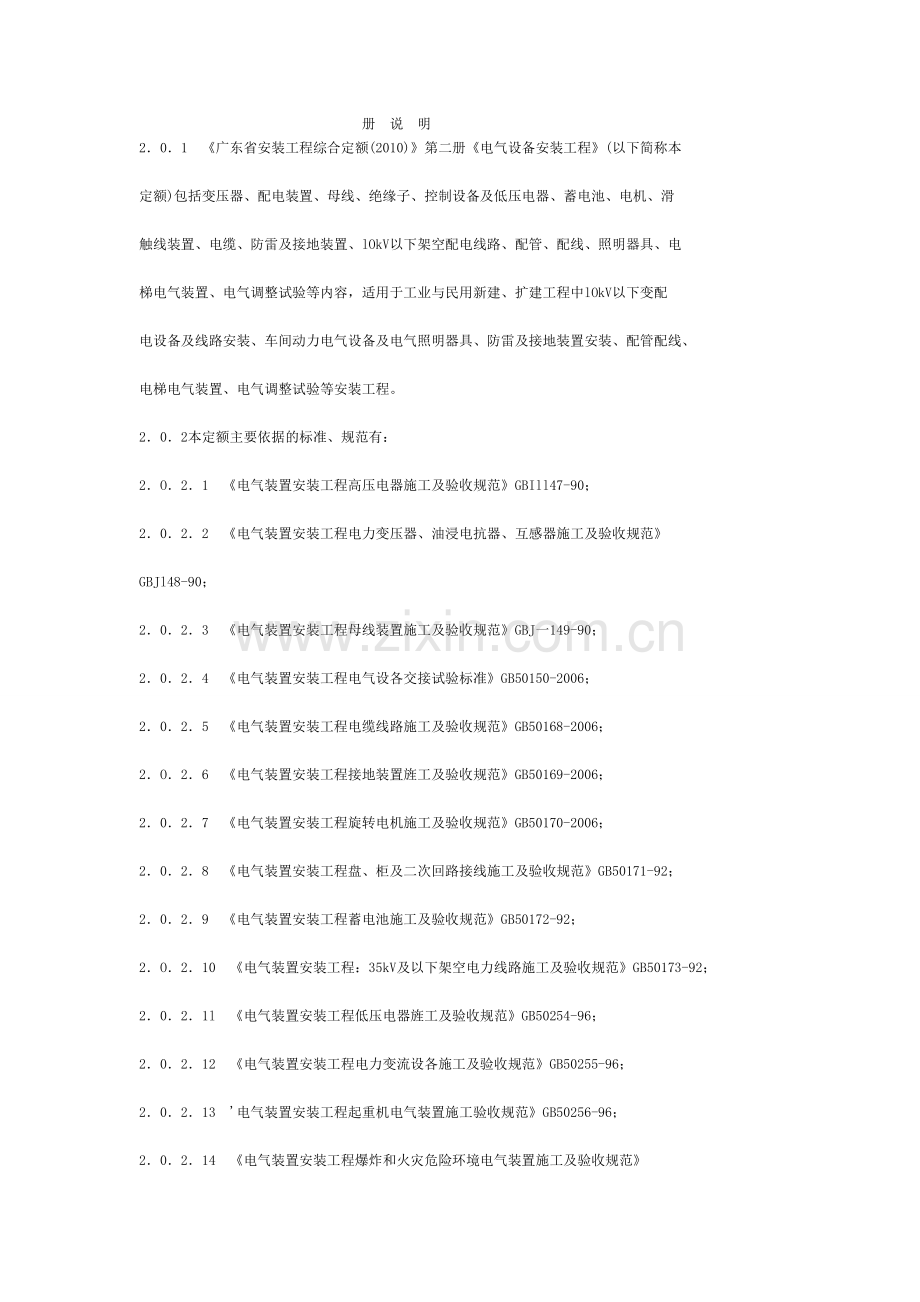

册 说 明
2．0．1 《广东省安装工程综合定额(2010)》第二册《电气设备安装工程》(以下简称本

定额)包括变压器、配电装置、母线、绝缘子、控制设备及低压电器、蓄电池、电机、滑

触线装置、电缆、防雷及接地装置、lOkV以下架空配电线路、配管、配线、照明器具、电

梯电气装置、电气调整试验等内容，适用于工业与民用新建、扩建工程中lOkV以下变配

电设备及线路安装、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、

电梯电气装置、电气调整试验等安装工程。

2．0．2本定额主要依据的标准、规范有：

2．O．2．1 《电气装置安装工程高压电器施工及验收规范》GBIll47-90；

2．0．2．2 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》

GBJl48-90；

2．0．2．3 《电气装置安装工程母线装置施工及验收规范》GBJ一149-90；

2．0．2．4 《电气装置安装工程电气设各交接试验标准》GB50150-2006；

2．0．2．5 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；

2．O．2．6 《电气装置安装工程接地装置旌工及验收规范》GB50169-2006；

2．0．2．7 《电气装置安装工程旋转电机施工及验收规范》GB50170-2006；

2．0．2．8 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92；

2．0．2．9 《电气装置安装工程蓄电池施工及验收规范》GB50172-92；

2．O．2．10 《电气装置安装工程：35kV及以下架空电力线路施工及验收规范》GB50173-92；

2．0．2．1l 《电气装置安装工程低压电器旌工及验收规范》GB50254-96；

2．0．2．12 《电气装置安装工程电力变流设各施工及验收规范》GB50255-96；

2．0．2．13 '电气装置安装工程起重机电气装置施工验收规范》GB50256-96；

2．0．2．14 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》

GB50257-96；

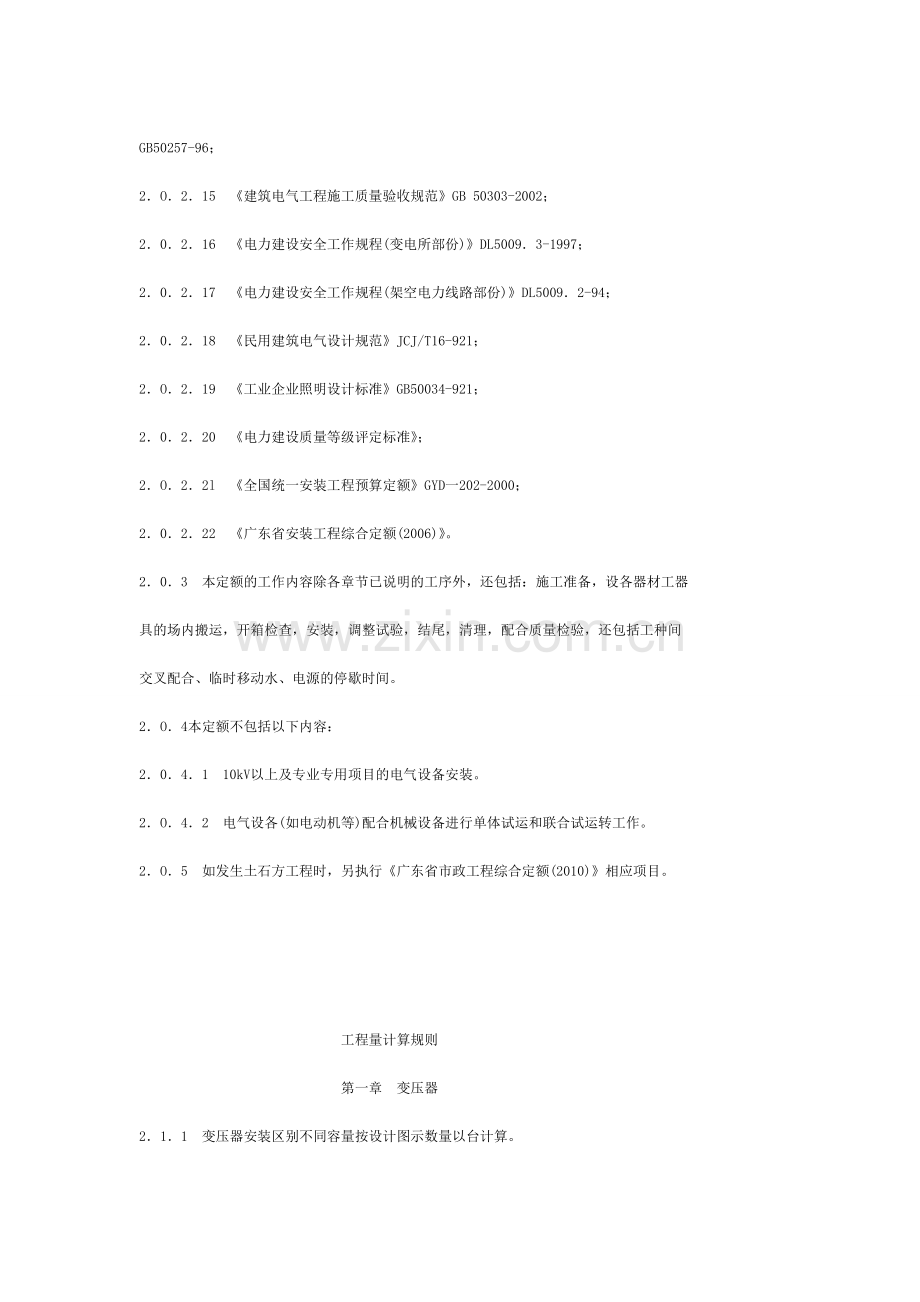

2．O．2．15 《建筑电气工程施工质量验收规范》GB 50303-2002；

2．0．2．16 《电力建设安全工作规程(变电所部份)》DL5009．3-1997；

2．0．2．17 《电力建设安全工作规程(架空电力线路部份)》DL5009．2-94；

2．0．2．18 《民用建筑电气设计规范》JCJ/T16-921；

2．O．2．19 《工业企业照明设计标准》GB50034-921；

2．0．2．20 《电力建设质量等级评定标准》；

2．O．2．2l 《全国统一安装工程预算定额》GYD一202-2000；

2．0．2．22 《广东省安装工程综合定额(2006)》。

2．0．3 本定额的工作内容除各章节已说明的工序外，还包括：施工准备，设各器材工器

具的场内搬运，开箱检查，安装，调整试验，结尾，清理，配合质量检验，还包括工种间

交叉配合、临时移动水、电源的停歇时间。

2．O．4本定额不包括以下内容：

2．0．4．1 10kV以上及专业专用项目的电气设备安装。

2．O．4．2 电气设各(如电动机等)配合机械设备进行单体试运和联合试运转工作。

2．O．5 如发生土石方工程时，另执行《广东省市政工程综合定额(2010)》相应项目。

工程量计算规则

第一章 变压器

2．1．1 变压器安装区别不同容量按设计图示数量以台计算。

2．1．2 变压器通过试验，判定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才

能计取此项费用(编制施工图预算时可列此项，工程结算时根据实际情况再作处理)，计

算时按设计图示数量以台计算。

2．1．3 消弧线圈的干燥按设计图示数量以台计算。

2．1．4 变压器油过滤不论过滤多少次，直到过滤合格为止，以t计算。其具体计算方法

如下：

1．变压器安装定额未包括绝缘油的过滤，需要过滤时，可按制造厂提供的油量计算。

2．油断路器及其他充油设各的绝缘油过滤，可按制造厂规定的充油量计算。

计算公式：油过滤数量(t)=设备油重(t)x(1+损耗率)

第二章 配电装置

2．2．1 断路器、电流互感器、电压互感器、油浸电抗器、电力电容器及电容器柜的安装

按设计图示数量以台(个)计算。

2．2．2 隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装按每组三相以组计算。

2．2．3 交流滤波装置的安装按设计图示数量以台计算。

2．2．4 高压成套配电柜和箱式变电站的安装按设计图示数量以台计算。

第三章 母线及绝缘子

2．3．1 悬垂绝缘子串安装，指垂直或V型安装的提挂导线、跳线、引下线、设备连接线

或设备等所用的绝缘子串安装，按设计图示数量以单串计算。

2．3．2 支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定的形式，按设

计图示数量以个计算。

2．3．3 穿墙套管安装不分水平、垂直安装，均按设计图示数量以个计算。

2．3．4 软母线安装，指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以跨／三相

计算。设计跨距不同时，不得调整。

2．3．5 软母线引下线，指由T型线夹或并沟线夹从软母线引向设备的连接线，按每三相

为一组以跨／三相计算。

2．3．6 两跨软母线间的跳引线安装，按每三相为一组以跨／三相计算。

2．3．7 设备连接线安装，指两设各间的连接部分。不论引下线、跳线、设备连接线，均

应分别按导线截面、三相为一组以跨／三相计算。

2．3．8 组合软母线安装，按三相为一组计算。跨距(包括水平悬挂部分和两端引下部分

之和)是以45m以内考虑，跨度的长与短不得调整。

2．3．9 软母线安装预留长度按表2．3．9的规定计算。

表2．3．9软母线安装预留长度 单位：m／根

┏━━━━━━┳━━━━━┳━━━━━━━━━━━━━━━━━┓
┃ 项目 ┃ 耐张 ┃ 跳线 1 引下线、设备连接线 ┃
┣━━━━━━╋━━━━━╋━━━━━━━━━━━━━━━━━┫
┃ 预留长度 ┃ 2．5 ┃ 0 8 f o 6 ┃
┗━━━━━━┻━━━━━┻━━━━━━━━━━━━━━━━━┛

2．3．10 带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以

m／单相计算。母线和固定母线的金具均按设计图示数量加损耗率计算。

2．3．11 母线伸缩接头及铜过渡板安装均按设计图示数量以个计算。

2．3．12 槽型母线安装按设计图示尺寸以m／单相计算。槽型母线与设备连接分别以连接不

同的设备以台计算。槽型母线及固定槽型母线的金具按设计用量加损耗率计算。壳的大小

尺寸以m计算，长度按设计共箱母线的轴线长度计算。

2．3．13 低压(指：t80V以下)封闭式插接母线槽安装分别按导体的额定电流大小和设

计母线的轴线长度以m计算。分线箱、始端箱分别以电流大小按设计数量以台计算。

2．3．14 重型母线安装包括铜母线、铝母线，区别截面大小按母线的成品重量以t计算。

2．3．15 重型铝母线接触面加工指铸造件需加工接触面时，区别其接触面大小，分别以片

/单相计算。

2．3．16 硬母线配置安装预留长度按表2．3．16的规定计算。

表2．3．16 硬母线配置安装预留长度 单位：m／根
┏━━━━┳━━━━━━━━━━━━━━┳━━━━━━┳━━━━━━━━━━━┓
┃ 序号 ┃ 项 目 ┃ 顶留长度 ┃ 说明 ┃
┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━┫
┃ l ┃带型、槽型母线终端 ┃ 0．3 ┃从最后一个支持点算起 ┃
┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━┫
┃ 2 ┃带型、槽型母线与分支线连接 ┃ 0 5 ┃分支线预留 ┃
┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━┫
┃ 3 ┃带型母线与设备连接 ┃ O 5 ┃从设备端子接口算起 ┃
┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━┫
┃ 4 ┃多片重型母线与设备连接 ┃ 1．0 ┃从设备端子接口算起 ┃
┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━┫
┃ 5 ┃槽型母线与设备连接 ┃ O 5 ┃从设备端子接口算起 ┃
┗━━━━┻━━━━━━━━━━━━━━┻━━━━━━┻━━━━━━━━━━━┛

第四章 控制设备及低压电器

2．4．1 控制设备及低压电器安装均按设计图示数量以台计算。

2．4．2 控制开关、自动空气断路器、熔断器、限位开关、按钮、电笛、分流器安装均按

设计图示数量以个计算。

2．4．3 盘柜配线区别不同规格，按设计图示尺寸以m计算。

2．4．4 基础槽钢、角钢安装按设计图示尺寸以m计算。

2．4．5 铁构件制作安装按设计图示尺寸以kg计算。

2．4．6 网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以m。计算。

2．4．7 盘、箱、柜的外部进出线预留长度按表2．4．6的规定计算。

表2．4．6 盘、箱、柜的外部进出线预留长度 单位：m／根
┏━━━━┳━━━━━━━━━━━━━━━━━━━━━┳━━━━━━┳━━━━━━━┓
┃ 序号 ┃ 项目 ┃ 预留长度 ┃ 说明 ┃
┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━┫
┃ l ┃各种箱、柜、盘、板、盒 ┃ 宽+高 ┃ 盘面尺寸 ┃
┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━┫
┃ ┃单独安装的铁壳开关、自动开关、刀开关、启 ┃ ┃从安装对象 ┃
┃ 2 ┃ ┃ O 5 ┃ ┃
┃ ┃动器、箱式电阻器、变阻器 ┃ ┃ 中心算起 ┃
┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━┫
┃ ┃继电器、控制开关、信号灯、按钮、熔断器等 ┃ ┃ 从安装对象 ┃
┃ 3 ┃ ┃ O．3 ┃ ┃
┃ ┃小电器 ┃ ┃ 中心算起 ┃
┣━━━━╋━━━━━━━━━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━┫
┃ 4 ┃分支接头 ┃ 0．2 ┃ 分支线预留 ┃
┗━━━━┻━━━━━━━━━━━━━━━━━━━━━┻━━━━━━┻━━━━━━━┛

2．4．8 配电扳制作、安装及包铁皮，按配电板图示外形尺寸，以1112计算。

2．4．9 端子板外部接线按设各盘、箱、柜、台的外部接线图以个计算。

2．4．10 自动冲洗感应器、风机盘管、风扇接线按设计图示数量以台计算。

第五章 蓄电池

2．5．1 铅酸蓄电池和碱性蓄电池安装，分别按容量大小以单体蓄电池按设计图示数量以

个计算。

2．5．2 免维护蓄电池安装按设计图示数量以组件计算。其具体计算如下例：

某项工程设计一组蓄电池为220V／500A·h，由12V的组件18个组成，那么就应该套用

12V／500A·h的定额18组件。

2．5．3 蓄电池充放电按设计图示数量以组计算。

第六章 电机

2．6．1 发电机、调相机、电动机的电气检查接线，均按设计图示数量以台计算。

2．6．2 电气安装规范要求每台电机接线均需要配金属软管，设计有规定的按设计规格和

数量计算，设计没有规定的，平均每台电机按配相应规格的金属软管1_25m和与之配套的

金属软管专用活接头计算。

第七章 滑触线装置
2．7．1 滑触线安装以m／单相计算。其附加和预留长度按表2．7 1的规定计算。

表2．7．1 滑触线安装附加和预留长度 单位：m／根
┏━━━━┳━━━━━━━━━━━━━┳━━━━━━┳━━━━━━━━━━━━┓
┃ 序号 ┃ 项目 ┃ 预留长度 ┃ 说明 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 1 ┃圆钢、铜母线与设备连接 ┃ 0．2 ┃从设备接线端子接口起算 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 2 ┃圆钢、铜滑触线终端 ┃ 0．5 ┃从最后一个固定点起算 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 3 ┃角钢滑触线终端 ┃ l．O ┃从最后一个支持点起算 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 4 ┃扁钢滑触线终端 ┃ 1．3 ┃从最后一个固定点起算 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 5 ┃扁钢母线分支 ┃ 0．5 ┃分支线预留 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 6 ┃扁钢母线与设备连接 ┃ 0．5 ┃从设各接线端子接口起算 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 7 ┃轻轨滑触线终端 ┃ O．8 ┃从最后一个支持点起算 ┃
┣━━━━╋━━━━━━━━━━━━━╋━━━━━━╋━━━━━━━━━━━━┫
┃ 8 ┃安全节能及其他滑触线终端 ┃ 0．5 ┃从最后一个固定点起算 ┃
┗━━━━┻━━━━━━━━━━━━━┻━━━━━━┻━━━━━━━━━━━━┛

第八章 电缆

2．8．1 直埋电缆的挖、填土(石)方，除特殊要求外，可按表2．8．1的规定计算土方量。

表2．8．1 直埋电缆的挖、填土(石)方量
┏━━━━━━━━━━┳━━━━━━━━━━━━━┓
┃ 项目 ┃ 电缆根数 ┃
┃ ┣━━━━━┳━━━━━━━┫
┃ ┃ 1～2 ┃ 每增一根 ┃
┣━━━━━━━━━━╋━━━━━╋━━━━━━━┫
┃ 每米沟长挖方量(m³) ┃ 0．45 ┃ 0．153 ┃
┗━━━━━━━━━━┻━━━━━┻━━━━━━━┛

注：①两根以内的电缆沟，按上口宽度600mm、下口宽度400mm、深900mm计算常规土方量(深

度按规范的最低标准)；

②每增加一根电缆，其宽度增加170mm：

③以上土方量埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。

2．8．2 电缆沟盖板揭、盖工程量，按每揭或每盖一次以延长米计算，如又揭又盖，则按

两次计算。

2．8．3 电缆保护管应区别不同敷设方式、敷设位置、管材材质、规格按设计图示尺寸以

延长米计算。

2．8．4 电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加

保护管长度：

1．横穿道路，按路基宽度两端各增加2m。

2．垂直敷设时，管口距地面增加2m。

3．穿过建筑物外墙时，按基础外缘以外增加lm。

4．穿过排水沟时，按沟壁外缘以外增加1m。

2．8．5 电缆保护管埋地敷设，其土方量凡有设计图注明的，按设计图计算；无设计图的，

一般按沟深0．9m、沟宽按最外边的保护管两侧边缘外各增加0．3m工作面计算。

2．8．6 桥架安装，按设计图示尺寸以m计算。

2．8．7 电缆敷设按设计图示单根尺寸以延长米计算，一个沟内(或架上)敷设三根各长

IOOm的电缆，应按300m计算，以此类推。

2．8．8 电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按表2．8．8规定增加附加

长度。

表2．8．8 电缆敷设的附加长度
┏━━━┳━━━━━━━━━━━━━━━━━┳━━━━━━━┳━━━━━━━━━┓
┃ ┃ ┃ 预留长度 ┃ ┃
┃序号 ┃ 项目 ┃ ┃ 说明 ┃
┃ ┃ ┃ (附加) ┃ ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 1 ┃电缆敷设弛度、波形弯度、交叉 ┃ 2．5％ ┃按电缆全长计算 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 2 ┃电缆进入建筑物 ┃ 2．0m ┃规范规定最小值 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 3 ┃电缆进入沟内或吊架时引上(下)预留 ┃ 1．5m ┃规范规定最小值 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 4 ┃变电所进线、出线 ┃ l．5m ┃规范规定晟小值 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 5 ┃电力电缆终端头 ┃ 1．5m ┃检修余量最小值 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 6 ┃电缆中间接头盒 ┃两端各留2.0m ┃检修余量晟小值 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 7 ┃电缆进控制、保护屏及模拟盘等 ┃ 高+宽 ┃按盘面尺寸 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 8 ┃高压开关柜及低压配电盘、箱 ┃ 2．0m ┃盘下进出线 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 9 ┃电缆至电动机 ┃ O．5m ┃从电机接线盒起算 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 10 ┃厂用变压器 ┃ 3．Om ┃从地坪起算 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ ┃ ┃ ┃按被绕物的断面情 ┃
┃ 11 ┃电缆绕过粱柱等增加长度 ┃ 按实计算 ┃ ┃
┃ ┃ ┃ ┃况计算增加长度 ┃
┣━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━╋━━━━━━━━━┫
┃ 12 ┃电梯电缆与电缆架固定点 ┃ 每处0．5m ┃规范最小值 ┃
┗━━━┻━━━━━━━━━━━━━━━━━┻━━━━━━━┻━━━━━━━━━┛

注：电缆附加及预留的长度是电缆敷设长度的组成部分．应计八电缆长度工程量之内。

2．8．9 电缆终端头及中间头均按设计图示数量以个计算。电力电缆和控制电缆均按一根

电缆有两个终端头考虑。中间电缆头设计有图示的，按设计确定；设计没有规定的，按实

际情况计算(或按平均250m一个中间头考虑)。

2．8．10 钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。

第九章 防雷及接地装置

2．9．1 接地极制作安装按设计图示数量以根计算。其长度按设计长度计算，设计无规定

时，每根长度按2．5m计算。若设计有管帽时，管帽另按加工件计算。

2．9．2 接地母线敷设，按设计图示尺寸以m计算。接地母线、避雷线敷设，均按设计图

示尺寸以延长米计算，其长度按设计图示水平和垂直规定长度另加3．9％的附加长度(包括

转弯、上下波动、避绕障碍物、搭接头所占长度)计算。

2．9．3 接地跨接线按设计图示数量以处计算。按规程规定凡需作接地跨接线的工程内容，

每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按一处计算。

2．9．4 避雷针的加工制作、安装，按设计图示数量以根计算。独立避雷针安装按设计图

示数量以基计算。长度、高度、数量均按设计规定。

2．9．5 半导体少长针消雷装置安装按设计图示数量以套计算。

2．9．6 避雷小短针安装按设计图示数量以根计算。

2．9．7 利用建筑物内主筋作接地引下线安装按设计图示尺寸以m计算。每一柱子内按焊

接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

2．9．8 断接卡子制作安装按设计图示数量以套计算。按设计规定装设的断接卡子数量计

算，接地检查井内的断接卡子安装按每井一套计算。

2．9．9 均压环敷设长度按设计需要作均压接地的梁的中心线长度，以延长米计算。每一

梁内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。

2．9．10 钢、铝窗接地，按设计要求接地的金属窗的接地数量以处计算。

2．9．11 桩承台接地线安装按设计图示数量以基计算。

第十章 lOkV以下架空配电线路

2．10．l 工地运输，是指厂外电缆敷设和架空线路工程定额内未计价材料从集中材料堆放

点或工地仓库运至杆位上的工地运输，分人力运输和汽车运输，以t·km计算。单位工程

材料的汽车运输重量不足3t时按3t计算。

运输量计算公式如下：

工程运输量=旌工图用量×(1+损耗率)

预算运输重量=工程运输量+包装物重量(不需要包装的可不计算包装物重量)

主要材料运输重量的计算按表2．10．1执行：

表2．10．1 主要材料运输重量表
┏━━━━━━━━━━━━━━━━┳━━━━┳━━━━━━━━┳━━━━━━━━━━┓
┃ 材料名称 ┃ 单位 ┃ 运输重量(kg) ┃ 备注 ┃
┣━━━━━━━┳━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ ┃ 人工浇制 ┃ m3 ┃ 2600 ┃ 包括钢筋 ┃
┃ 混凝土制品 ┃ ┃ ┃ ┃ ┃
┃ ┣━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ ┃ 离心浇制 ┃ m3 ┃ 2860 ┃ 包括钢筋 ┃
┣━━━━━━━╋━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ ┃ 导线 ┃ kg ┃ W×1．15 ┃ 有线盘 ┃
┃ 线材 ┃ ┃ ┃ ┃ ┃
┃ ┣━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ ┃ 避雷线、拉线 ┃ kg ┃ W×l．07 ┃ 无线盘 ┃
┣━━━━━━━┻━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ 术杆材料 ┃ m3 ┃ 500 ┃ 包括术横担 ┃
┣━━━━━━━━━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ 金具、绝缘子 ┃ kg ┃ W×l．07 ┃ ┃
┣━━━━━━━━━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ 螺栓、垫圈、脚钉 ┃ kg ┃ W×1．01 ┃ ┃
┣━━━━━━━━━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ 土方 ┃ m3 ┃ 1500 ┃ 实挖量 ┃
┣━━━━━━━━━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ 块石、碎石、卵石 ┃ m3 ┃ 1600 ┃ ┃
┣━━━━━━━━━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ 黄砂(千中砂) ┃ m3 ┃ 1550 ┃ 自然砂1200kg／m3 ┃
┣━━━━━━━━━━━━━━━━╋━━━━╋━━━━━━━━╋━━━━━━━━━━┫
┃ 水 ┃ kg ┃ W×1．2 ┃ ┃
┗━━━━━━━━━━━━━━━━┻━━━━┻━━━━━━━━┻━━━━━━━━━━┛

注：1、W为理论重量。

2、未列入的其他材料，均按净重计算。

2．10．2 土石方计算

2．10．2．1 杆坑土质按一个坑的主要土质而定，如一个坑大部分为普通土，少量为坚土

则该坑应全部按普通土计算。

2．10．2．2 土方量计算公式

V=h/6×[ab+(a+a1)×(b+b1)+alxb1]

式中V--土(石)方体积(m3);

h--坑深(m)；

a(b)--坑底宽(m)，a(b)=底拉盘底宽+2×每边操作裕度；

a1(b1)--坑口宽(m)，a1(b1)=a(b)+2×h×边坡系数。

2．10．2．3 无底盘、卡盘的电杆坑，其挖方体积

V=0．8×O．8×h
式中h--坑深(m)。

2．10．2．4 电杆坑的马道土、石方量按每坑0．2m3计算。

2．10．2．5 施工操作裕度按基础底宽(不包括垫层)每边增加量

2．10．2．5．1 普通土、坚土坑、水坑、松砂石坑为0．20m。

2．10．2．5．2 泥水坑、流砂坑、干砂坑为0．30m。

2．10．2．5．3 岩石坑有模板为0．2m，岩石坑无模板为O 10m。

2．10．2．6 杆塔基础坑深超过l．2m时，各类土的放坡系数按表2．lO．2．6计算

表2．10．2．6放坡系数表
┏━━━━━━━┳━━━━━━━┳━━━━━━┳━━━━━━┳━━━━━━━┓
┃ ┃ ┃ ┃ ┃泥水、流砂、 ┃
┃ 项目名称 ┃普通土、水坑 ┃ 坚土 ┃ 松砂石 ┃ ┃
┃ ┃ ┃ ┃ ┃ 岩石 ┃
┣━━━━━━━╋━━━━━━━╋━━━━━━╋━━━━━━╋━━━━━━━┫
┃ 2．Om以内 ┃ l：0．17 ┃ l：0．10 ┃ 1：0．22 ┃ 不放边坡 ┃
┣━━━━━━━╋━━━━━━━╋━━━━━━╋━━━━━━╋━━━━━━━┫
┃ 3．Om以内 ┃ 1：O．30 ┃ 1：0．22 ┃ l：0．33 ┃ 不放边坡 ┃
┣━━━━━━━╋━━━━━━━╋━━━━━━╋━━━━━━╋━━━━━━━┫
┃ 3．0m以上 ┃ l：0．45 ┃ l：0．30 ┃ l：O．60 ┃ 不放边坡 ┃
┗━━━━━━━┻━━━━━━━┻━━━━━━┻━━━━━━┻━━━━━━━┛

2．10．2．7 带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，困卡盘超长而增加的

土(石)方量另计。

2．10．3 底盘、卡盘、拉线盘按设计图示数量以块计算。

2．10．4 杆塔组立，区别杆塔形式、高度或重量按设计图示数量以根(基)计算。

2．10．5 拉线制作安装分别不同形式按设计图示数量以根计算。

2．10．6 横担安装分不同形式和截面，按设计图示数量以根计算。拉线长度按设计全根长

度计算，设计无规定时按表2．10．6计算。

表2．10．6拉线长度 单位：m／根
┏━━━━━━━━━┳━━━━━━━┳━━━━━━━━┳━━━━━━━┓
┃ 项目 ┃ 普通拉线 ┃ v(Y)形拉线 ┃ 弓型拉线 ┃
┣━━━━━┳━━━╋━━━━━━━╋━━━━━━━━╋━━━━━━━┫
┃ ┃ 8 ┃ 11．47 ┃ 22．94 ┃ 9．33 ┃
┃ ┣━━━╋━━━━━━━╋━━━━━━━━╋━━━━━━━┫
┃ ┃ 9 ┃ 12．61 ┃ 25．22 ┃ 10．lO ┃
┃ ┣━━━╋━━━━━━━╋━━━━━━━━╋━━━━━━━┫
┃ ┃ 10 ┃ 13．74 ┃ 27．48 ┃ 10．92 ┃
┃ ┣━━━╋━━━━━━━╋━━━━━━━━╋━━━━━━━┫
┃ 杆高(m) ┃ ll ┃
