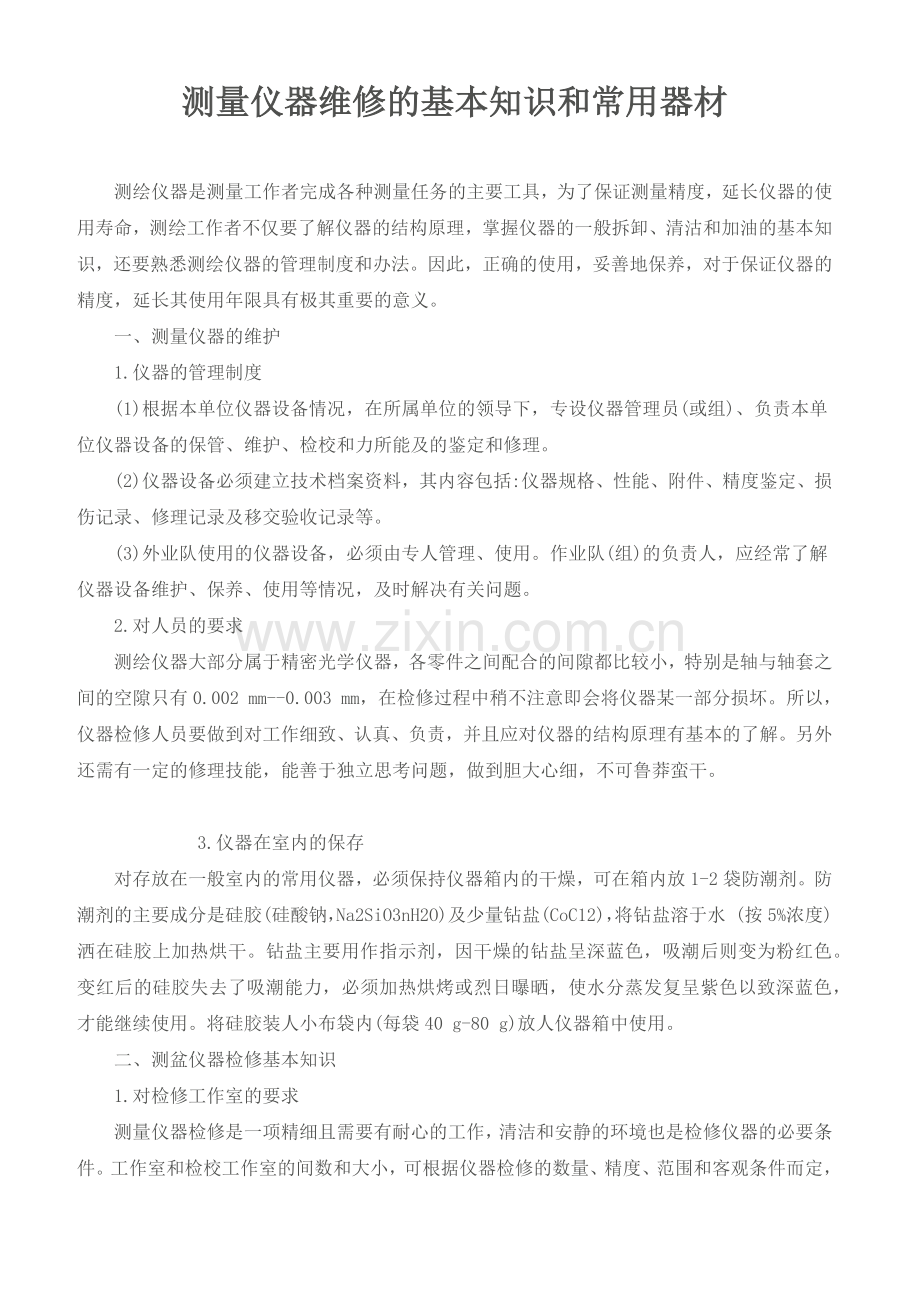

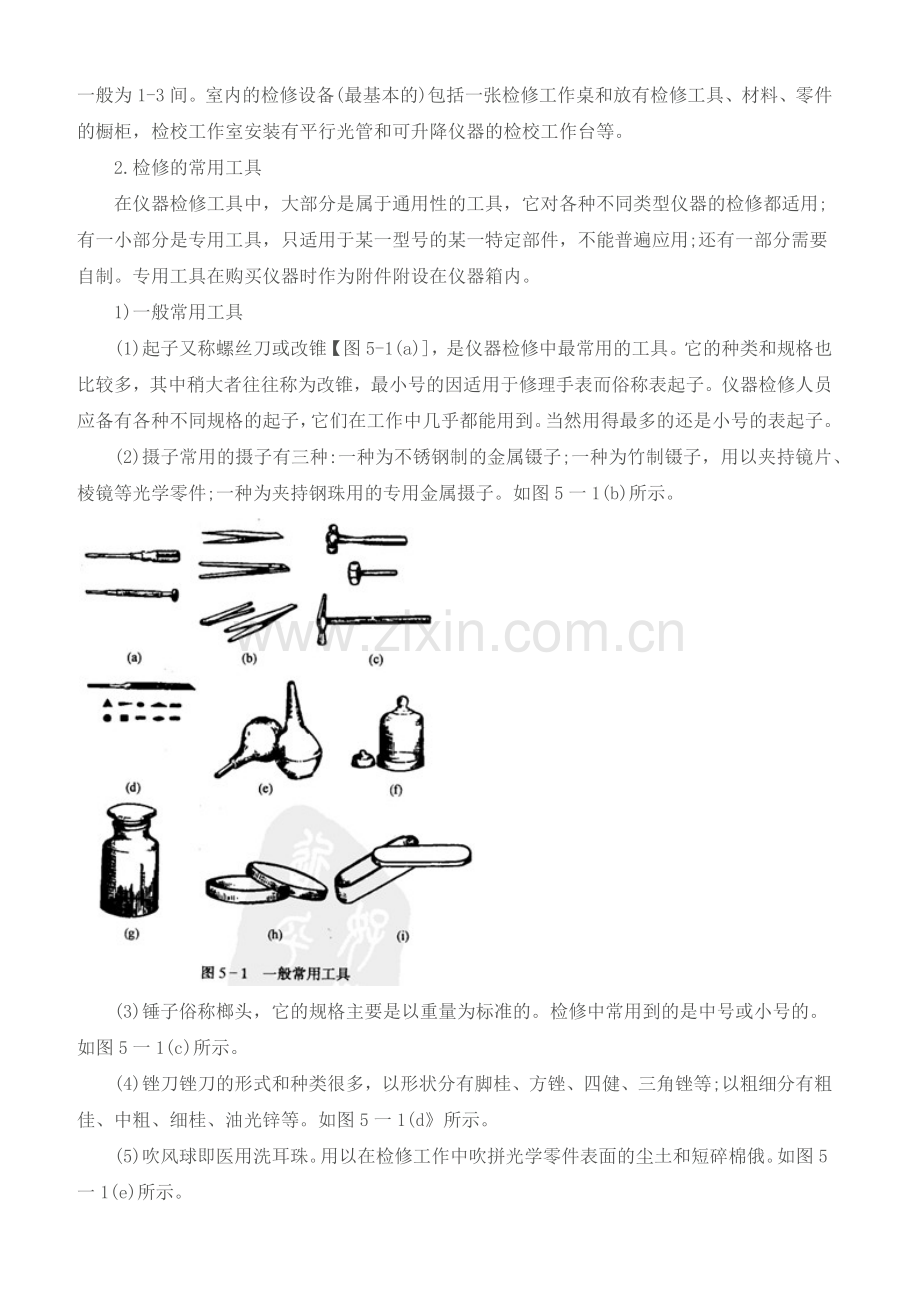

测量仪器维修的基本知识和常用器材测绘仪器是测量工作者完成各种测量任务的主要工具，为了保证测量精度，延长仪器的使用寿命，测绘工作者不仅要了解仪器的结构原理，掌握仪器的一般拆卸、清沽和加油的基本知识，还要熟悉测绘仪器的管理制度和办法。因此，正确的使用，妥善地保养，对于保证仪器的精度，延长其使用年限具有极其重要的意义。一、测量仪器的维护1.仪器的管理制度(1)根据本单位仪器设备情况，在所属单位的领导下，专设仪器管理员(或组)、负责本单位仪器设备的保管、维护、检校和力所能及的鉴定和修理。(2)仪器设备必须建立技术档案资料，其内容包括:仪器规格、性能、附件、精度鉴定、损伤记录、修理记录及移交验收记录等。(3)外业队使用的仪器设备，必须由专人管理、使用。作业队(组)的负责人，应经常了解仪器设备维护、保养、使用等情况，及时解决有关问题。2.对人员的要求测绘仪器大部分属于精密光学仪器，各零件之间配合的间隙都比较小，特别是轴与轴套之间的空隙只有0.002 mm-0.003 mm，在检修过程中稍不注意即会将仪器某一部分损坏。所以，仪器检修人员要做到对工作细致、认真、负责，并且应对仪器的结构原理有基本的了解。另外还需有一定的修理技能，能善于独立思考问题，做到胆大心细，不可鲁莽蛮干。 3.仪器在室内的保存对存放在一般室内的常用仪器，必须保持仪器箱内的干燥，可在箱内放1-2袋防潮剂。防潮剂的主要成分是硅胶(硅酸钠，Na2SiO3nH2O)及少量钻盐(CoC12)，将钻盐溶于水 (按5%浓度)洒在硅胶上加热烘干。钻盐主要用作指示剂，因干燥的钻盐呈深蓝色，吸潮后则变为粉红色。变红后的硅胶失去了吸潮能力，必须加热烘烤或烈日曝晒，使水分蒸发复呈紫色以致深蓝色，才能继续使用。将硅胶装人小布袋内(每袋40 g-80 g)放人仪器箱中使用。二、测盆仪器检修基本知识1.对检修工作室的要求测量仪器检修是一项精细且需要有耐心的工作，清洁和安静的环境也是检修仪器的必要条件。工作室和检校工作室的间数和大小，可根据仪器检修的数量、精度、范围和客观条件而定，一般为1-3间。室内的检修设备(最基本的)包括一张检修工作桌和放有检修工具、材料、零件的橱柜，检校工作室安装有平行光管和可升降仪器的检校工作台等。2.检修的常用工具在仪器检修工具中，大部分是属于通用性的工具，它对各种不同类型仪器的检修都适用;有一小部分是专用工具，只适用于某一型号的某一特定部件，不能普遍应用;还有一部分需要自制。专用工具在购买仪器时作为附件附设在仪器箱内。1)一般常用工具(1)起子又称螺丝刀或改锥【图5-1(a)，是仪器检修中最常用的工具。它的种类和规格也比较多，其中稍大者往往称为改锥，最小号的因适用于修理手表而俗称表起子。仪器检修人员应备有各种不同规格的起子，它们在工作中几乎都能用到。当然用得最多的还是小号的表起子。(2)摄子常用的摄子有三种:一种为不锈钢制的金属镊子;一种为竹制镊子，用以夹持镜片、棱镜等光学零件;一种为夹持钢珠用的专用金属摄子。如图5一1(b)所示。(3)锤子俗称榔头，它的规格主要是以重量为标准的。检修中常用到的是中号或小号的。如图5一1(c)所示。(4)锉刀锉刀的形式和种类很多，以形状分有脚桂、方锉、四健、三角锉等;以粗细分有粗佳、中粗、细桂、油光锌等。如图5一1(d所示。(5)吹风球即医用洗耳珠。用以在检修工作中吹拼光学零件表面的尘土和短碎棉俄。如图5一1(e)所示。(6)玻瑞革又名钟革。用以保护仪器的零、部件或整台仪器不受外界器具的按击和灰尘污染。如图5一1(f)所示。 (7)广口瓶用来盛装检修用的辅助材料，如酒精、汽油、乙展、脱脂棉及研磨剂等。为防止一些易挥发材料的挥发，必须使用带有脚砂口瓶盖的广口瓶，如图5一1(B)所示。(8)培养皿用来盛皿仪器的小m零件，如螺丝、垫圈、弹赞等。由于有盖，故亦有保护零件之作用。如图5一1(卜所示。(9)膜盒即医用注射器盘.铝皮刹品.如图5一1(i)所示。用以盛装小反零件、小员工具、润滑脂及其他铭料用。(10)其他常用工具还有很多.如俐傲钳、尖嘴钳、鲤鱼钳、台虎钳、手虎钳、活动扳手、钢据、俐冲、游标卡尺、手摇钻、酒精灯、电偏铁、放大镜、油石、毛剧、牙切、校正针、刀片、白撼瓷盘、剪刀、铁皮剪刀、手摇砂轮机、2m俐卷尺等。这些工共虽然那有用处.但也并不一定样样俱全，可以根据实际需要逐步添置。2)自侧常用工其(1)两脚扳手这种扳手的形式和种类很多，但爷本上可分为固定的和活动的两种。活动的两脚扳手【图5一2(a)应用最广，使用方便。固定扳手有它特殊的用途，如按镜筒的内径做成的凹字形俐片【图5一2(b)，用来拆装镜头压目既安全又方住，因此这种俐片扳手也叫做镜头压圈扳手。(2)木夹扳手它的圆孔直径可以按需要自制，如图5-2(c)所示。(3)皮带扳手该工具制作简单方便.用一段旧皮带固定在一木柄上即可，如图5-2 (d)所示。(4)两脚起子用井通2起子改制成图5-2(e)所示形状。这种起子用来拆装小型护盖特别方便有效。(5)弹片起子用较大的表起子改制而成。将起子的头拔下，装上两个弹赞片即成，如图5-2(f所示。使用时将两弹黄片合起.插人螺丝相的抽口内.这样螺丝便竹时连接在起子头上。这对于安装仪器内部的小螺丝是十分稳妥的。3.检修的常用材料1)清洁剂类清洗仪器零件的辅料，分为清洗光学零件和金属零件两大类。清洗光学零件大都用高纯度的无水乙阵(洒精)与乙醚，或两者的混和液;清洗金属零件一般用汽油或煤油。它们的性能和特点见表5一1,光学零件的清洗液中，通常用酒精和乙醚按1:3或1:4的比例配成混和液使用.效果较好。既发挥了酒梢的去污能力，又利用了乙随迅速挥发的优点. 上述清洗液基本上有一个共同的特点，即易挥发，在使用和保存时.要注惫加盖和密封。2)润滑油、脂类(1)润滑油脂的作用与要求测量仪器使用油脂的主要作用是使仪器运转部位转动灵活，起润滑作用.减少摩擦面的磨损和防止金属锈蚀。由于侧量仪器要在野外不同的自然环境下使用，因此要求油脂在一40时不凝结，十50时也不离析或流出;在长时间使用过程中不允许氧化水解，改变油脂的原来性能。(2)轴系用油在测量仪器的竖轴中，常用特3号、特4号、特5号、特14号、特16号等油脂。(3)一般转动部件用油仪器的一般转动或滑动部分很多，如制动微动环、制动与微动螺旋、脚螺旋、调焦螺旋、调焦镜筒等。这些部分需要选择防护性、抗水性、机械和氧化、稳定性好的油脂，目前没有统一的配方，仪器厂大都自行配制。3)胶类脂胶类脂品种繁多，有冷杉树脂胶(阿拉伯树脂胶或加拿大树脂胶)、环氧树脂胶、虫胶、牛皮胶、万能胶、生橡胶、硝基清漆、熟石膏等。4)研磨剂类常用的研磨材料有金刚砂(通常80-302号用于粗磨,302-306号用于细磨)、氧化铁 (红粉)、氧化柿、氧化铬(绿粉)、氧化铝(白粉)、水砂纸、银粉砂纸、砂布、细油石、杂木炭、碳酸钙粉等。5)清洗布类常用的有医用脱脂棉、高级脱脂棉(长纤维)、细亚麻布、细漂白布、细绸布、白绒布、脱脂纱布、擦镜头纸等。6)其他用料有石膏粉、碳精粉、铝箔片、薄铜片、铜丝、螺丝、柳木条、橡皮、密封油、上光蜡、各色磁漆等等。
