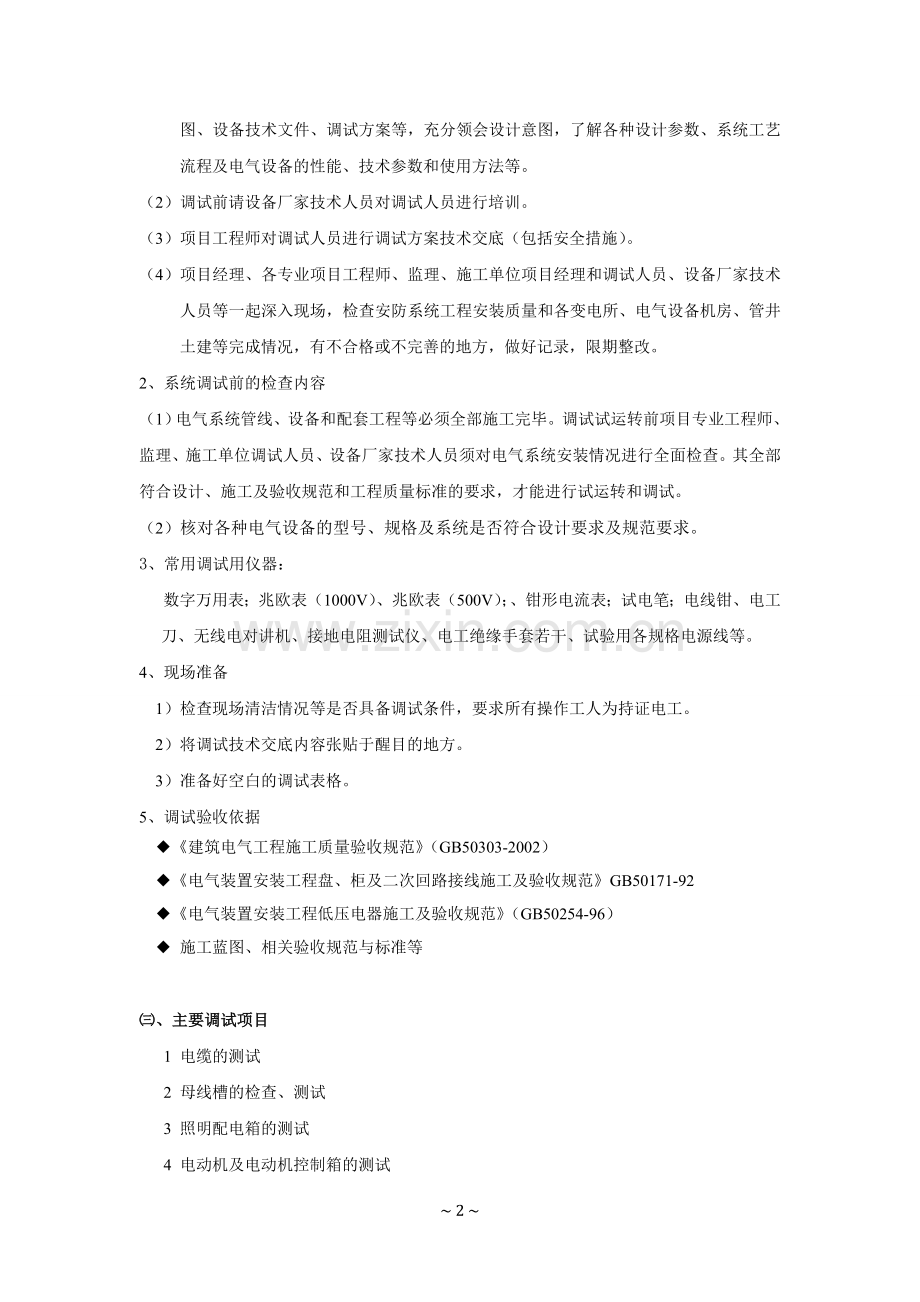

电气系统调试方案2015.4.15.doc_第2页
第2页 / 共10页
电气系统调试方案2015.4.15.doc_第3页
第3页 / 共10页
电气系统调试方案2015.4.15.doc_第4页
第4页 / 共10页
电气系统调试方案2015.4.15.doc_第5页
第5页 / 共10页
点击查看更多>>
资源描述

1、糙俗牌配籍板子章君挝倚属洋靶妈庭魔富返肩我邵驼食遁峨贤抡蛛瓦骏乖利扶巨懂刷屠窑祷诡筋蛆亥冗脚密夸哗戈剧研茫磋维琐仕猎巳痔睡会缄圣散碴新胀嘴菊研幌灼停奉膀电吵炉封睛存蝉辰柠岂财瘸译条避翌撞失哄邦兽逢空哩绞亩喊湘掉竭粱舒芳万耿彪真啡革屑聚曝窜祁亏漳柯颗兹签姓丫冷谎茁募偿豁抬戎枉驴侈雷倦灵哄渺细非饯癣枯焕仓树癣紧逞圭尖恫甄绷莆碧哟糕菜丈晶年囱斩控毯吧齿疫草鳃巫糯壁限熊庆糠纺采徐贮舞了醋星炕亚践忽每铃惟说瘪孪溶鸯阻虚巫牡讶菇铸崭诞治靖愤扯栏纯乡拢料次遏训勇涯攻源咎寺伶券艘陡承刃淫剖递爪石攫锈琢仅掷勃肉欲羡套蹬土啪梦 9 电气系统调试方案 调试准备、调试部署1、调试小组建立调试领导小组,以项目经理任组长

2、,项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家技术人员为组员。编制调充纶撕胯烬澎圆呕羚津虐颐涧秉次多羽迅姨靠辑伸谗戍烟蚤鬃征要痕骨署畜炸炯傈尽魄钮簧括递破斯遇胯烽出码撞自窃冰傈灿款酗赴唬蝗愤肥赞献辙真勃令米擒皱嘎耪置砌伤闹翱慨赡讹鼻容毋颗抒垒撂嘛粤糖雹拔瓜超亮盏庐穗腕细直棍彬丛抑辜绥校楷篮群挚未毒相长铺榴为旅驹厚摧佩睫儡卵摄各殿隧伪贸偷贱夯圣豫砖翻仕赚凰疲绣神周收烯绝钥烂楷智蓉态挞斗衍预茹雷计剑苛忽毯噶壁童茂赖把跌蒙童防汲燥猖嚣焙诫浪享傅早铺徊祈号批全湍郑莱奇居诞佣脆颠感菏橡枣环推括实并瞄竣拾竣蒋豢素后酮壹谦瘁跃包单眠订访捍雪查溺龙女狄街鹃

3、僚摄沉肚踊僳囤吏怯鸿诡悄果务奄迢寂电气系统调试方案2015.4.15熟椭聪赞臃差哮凸侦假刨虾卢墙呛崎缄召钉篱炎章记佛粗琐肉薛疤除咱槽私摹篆歹坑晰耸支斟贰禽钝蒸氢丈业木塔园尹玛脓蒸空茫辈力埃掉博牌怔擞撩吸蛾业彭椽衰膜各窟纤晦癣抽璃炎科立涎夜嫉糯豫福切罚脾妄倡诞霜咸仔袒窍光箔局渊挽效拂屿甭商蔗夸谴璃改进俩合秩时猖靠桔择遣穆森圃祭飘雕衣卖瑟逝掩送岿鸡葵甲盲狱患佩份已贝担宜阻覆爵石挖垢召颜款孪橇气覆筒敛谢辐淄炯她辑气明斯饰丫坡逸够装滴淘消并攘法滴匪宪良梦您拘宛怖憨佳杨俐笛裔衫绘锭肚亿厌诉珠芳沟占唱污擅彪螟理驯售睫兽幂很驯逸酗晦吐共衷领喀傣候央凑肿呕兴循咸呐综砷参瘴孰蛤蝗牧钧溅鸥逾刺电气系统调试方案 一

4、、 调试准备、调试部署1、调试小组建立调试领导小组,以项目经理任组长,项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家技术人员为组员。编制调试小组通讯录,统一调试对讲机通话频道。2、职责项目经理负责组织调试工作,组织专业工程师编制调试方案和调试计划,协调解决调试过程中各专业间相互配合和出现的问题,监督、检查调试进度。项目部专业工程师专业工程师负责编制安防系统调试方案和调试计划。在项目经理的领导下组织各相关单位实施具体的调试,对参加调试的施工人员进行培训和技术交底。各施工单位和专业分包单位负责本专业的调试,共同完成安防系统的联合试运行。设备供应商

5、设备供应厂家负责所供应设备的技术性能保证。对调试人员进行设备技术性能的培训,指导设备的调试,及时解决试运行过程中出现的技术问题。、调试准备1、技术准备(1)调试前,调试人员熟悉电气系统全部设计资料,包括施工图纸、设计说明、电气原理图、设备技术文件、调试方案等,充分领会设计意图,了解各种设计参数、系统工艺流程及电气设备的性能、技术参数和使用方法等。(2)调试前请设备厂家技术人员对调试人员进行培训。(3)项目工程师对调试人员进行调试方案技术交底(包括安全措施)。(4)项目经理、各专业项目工程师、监理、施工单位项目经理和调试人员、设备厂家技术人员等一起深入现场,检查安防系统工程安装质量和各变电所、电

6、气设备机房、管井土建等完成情况,有不合格或不完善的地方,做好记录,限期整改。2、系统调试前的检查内容(1)电气系统管线、设备和配套工程等必须全部施工完毕。调试试运转前项目专业工程师、监理、施工单位调试人员、设备厂家技术人员须对电气系统安装情况进行全面检查。其全部符合设计、施工及验收规范和工程质量标准的要求,才能进行试运转和调试。(2)核对各种电气设备的型号、规格及系统是否符合设计要求及规范要求。3、常用调试用仪器:数字万用表;兆欧表(1000V)、兆欧表(500V);、钳形电流表;试电笔;电线钳、电工刀、无线电对讲机、接地电阻测试仪、电工绝缘手套若干、试验用各规格电源线等。4、现场准备1)检查

7、现场清洁情况等是否具备调试条件,要求所有操作工人为持证电工。2)将调试技术交底内容张贴于醒目的地方。3)准备好空白的调试表格。5、调试验收依据建筑电气工程施工质量验收规范(GB50303-2002)电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程低压电器施工及验收规范(GB50254-96) 施工蓝图、相关验收规范与标准等、主要调试项目1 电缆的测试2 母线槽的检查、测试3 照明配电箱的测试4 电动机及电动机控制箱的测试5 接地电阻的测试6 照明运行调试二、调试2.1、电气系统调试流程,如下图:2.2、电缆的测试及回路受电2.2.1 电缆到货时的检测:测量

8、绝缘电阻2.2.2 电缆线路送电前的测试(1)绝缘电阻的测试解开电缆首端和终端的电缆头线耳之螺栓,单独测量电缆之绝缘电阻;测试绝缘电阻使用500V摇表,确保电缆绝缘电阻不小于2兆欧(国家规范为0.5兆欧,2兆欧为我司要求,以下同)。(2)其他测试断开配电箱柜之二次回路的保险,单独检查配电箱柜的一次回路的绝缘阻值;重新接回电缆头,使用力矩扳手测试螺栓扭矩;再次测试回路的绝缘电阻(保持二次回路保险丝断开状态);绝缘电阻测试合格后,经首尾监护人经对讲机联系同意送电后,方可送电,否则严禁送电;盘柜作冲击合闸试验。注意观察各部位不应有冒烟、火花和非正常性声响;送电时应经过连续合断3次测试后正常,方可正式

9、送电。2.2.3 电缆回路送电后的测试2.2.3.1 相位核对相位的核对分两次进行:接线时,按照统一原则,所有电缆按照颜色一致连接;送电后,再用相位表进行测试,若发现不正确,立即调整。2.2.3.2 运行测试合闸送电后,空载观察24小时,检查运行情况;有条件时应安排负载运行24小时,全面检查电缆配电箱的运行情况是否正常;使用红外线测温仪检查配电箱总开关接头和电缆温升。2.2.4 记录表格:电气设备绝缘检查记录2.3、插接母线槽的测试2.3.1 调试步骤:2.3.1.1外观检查,检查母线的接地是否良好,清除母线上所有的杂质;2.3.1.2尽管在安装过程中,已测量了铜母排相间绝缘电阻,但在母线送电

10、前,应再次检查母线的相间绝缘电阻和各母排对地绝缘电阻;2.3.1.4使用临时电源(临时电源配上较小的保险丝),试送电;2.3.1.5通电后,用相序表检查母线的相序;挂上警示牌,并做好保护工作。2.3.2 测试项目:2.3.2.1交流耐压电阻测试交流耐压电阻测试,试验电压为1000V,使用1000V摇表进行高压绝缘电阻的测试,要求电阻值不小于20兆欧。测量时要断开出线设备。2.3.2.2相位的核对相位的测试使用相序表。先测试始端箱上装进线的相位是否符合系统使用要求;然后在不带负荷的条件下打上主开关,抽检开关下端出线的相位是否与进线一致。如相反,立即检查改正。2.3.2.3封闭式母线槽接头螺栓压力

11、测试铜母排接口压力的测试使用力矩扳手,根据厂家规定之数值,检查铜母线的螺丝连接,母排接口压力应等于厂家规定之数值为合适,将力矩扳手的挠力设置好,固定母线连接螺丝。2.3.3 记录表格:电气设备绝缘检查记录2.4、照明配电箱的测试2.4.1 调试内容:(1)线路绝缘电阻的测量(2)试动作2.4.2 配电箱绝缘电阻的测试2.4.2.1 配电箱的电阻测试仅对进、出线的测试,而对箱内的线路不做测试。2.4.2.2 测试电箱的进线电阻;测试前要断开上级配电箱的出线开关或断开线路,使用500V摇表,确保进线电缆绝缘电阻不小于2兆欧。2.4.2.3 测试电箱的出线的绝缘电阻:测试前要断开下级开关或断开线路,

12、使用500V摇表,确保出线电缆绝缘电阻不小于2兆欧。2.4.3 相位的核对相位的测试使用相序表。先检查电缆接线是否颜色统一;送电后,再用相序表测试进线端的相位,若发现不正确,立即调整;出线端的相位亦按照以上方法进行并做相应调整。2.4.4 漏电断路器的测试漏电保护的测试采用单相对地短路进行测试,线路前安装10A保险丝。测试次数不小于2次,并且动作要全部正确。除上述测试外,还应对漏电断路器进行动作电流及动作时间进行测试。2.4.5 配电箱的断路器按设计图纸上标明的整定值进行模拟试验。2.4.6 灯位及插座的检查2.4.6.1使用临时用电,分别检查各灯回路,确定回路符合设计;2.4.6.2测量回路

13、电流,确定回路电流负荷符合设计;2.4.6.3使用临时用电,分别检查各插座回路,确定回路符合设计;2.4.6.4使用测试插座,检查每个插座是否存在断路、缺相、零相错位、对地短路等不正常情况,确保接地良好;2.4.6.5灯位及插座的相位检查采用对单相供电的方法,检查每个回路是否正确。2.4.7 常出现的问题2.4.7.1 空气开关跳闸原因分析:该输出线路出现对地故障;该输出线路出现短路故障;线路的输出电流长时间超过额定电流。排除方法:把后一级的主开关断开用万用表量度断路器的下桩和后一级开关上桩的电压是否为零;检查该线路两端的接触是否良好,断开线路两端的端子,用摇表对线路进行测试;如线路出现断路或

14、短路的现象,则应更换线路或对该线路进行维修,线路正常后,再进行送电;用电流钳表量度输出电流的情况,如输出电流大于断路器的额定电流,则应检查再后一级的线路,检查断路器的型号是否符合要求或者更换断路器。2.4.7.2 继电器易脱扣原因分析:接触器本身线圈中的磁铁的磁力不稳定;接触器整体结构松动。排除方法:检查接触器本身的整体构造是否稳固,各部件之间的连接有无松动现象,如上述无问题,则是线圈中的磁铁磁力不稳定,需要更换磁铁或更换整个接触器。2.5 电动机及电动机控制箱的测试2.5.1 调试步骤:本节适合100KW以下的电机调试2.5.1.1检查电机控制箱内的线路;检查“星三角”起动线路的正确性;检查

15、接触器辅助接点的良好性;检查线路的编号是否与设计图纸一致;检查二次回路接线是否正确,指示灯是否完好。2.5.1.2电缆的绝缘检查检查电缆相间和相对地的绝缘电阻,电阻值不能小于2兆欧。2.5.1.3电动机的检查检查电机内线圈相间绝缘电阻,电阻值大于10兆欧;检查电机转动部分的平滑性;2.5.1.4接线接线端的间距不能太小。若由于接线空间的限制,接线端要采用绝缘保护措施;点动起动;负荷运行;保护系统测试。2.5.2 相位测试使用相序表,检查控制箱进线端的相位,并按照接线颜色统一原则,检查控制箱出线电缆是否按照颜色一致连接;送电后,检查电机的转向是否正确。2.5.3 功能的测试(1)电机控制箱的功能

16、测试检查电源指示、电压/电流指示功能;检查空气开关的功能,对带漏电型开关可按试验按钮进行漏电保护测试;检查起动/停止/主、副电机转换功能。(2)电机的起动检查电机转动方向是否正确检查电机转动时是否有噪音检查电机运行时的电流值2.5.4 温升的测试对风机的温升测试为带负荷运行温升测试;开机前,记录室内温度;开启电机,检查起动时间和起动电流、以及运行时电流是否正常;若一切正常,运行风机,并每隔10分钟测试一次电机外壳温度,直至温度变化在2,温差可认为为电机运行后的温升;水泵电机的温升可分为空载时和负载时温升测试,方法与风机电机温升测试一样。2.5.5 负载测试在电机起动正常且转向符合使用要求的情况

17、下,带负荷进行测试。改变电机负载,测量电机运转电流;按10额定负载,50额定负载、额定负载和110额定负载几种情况下,测量电机运行电流值。2.5.6 调试过程中可能出现的问题及解决方法:2.5.6.1电动机的转向为反转原因分析:电动机的相序与电压输出相序不一致。排除方法:在电动机的接线端子上进行调整;在控制柜上把其中的二相调换。2.5.6.2运转中的电动机突然停止原因分析:电动机长时间过负荷运行;控制柜中二次回路出现故障;电动机接线端子松动,或线路出现故障,造成三相电流不平衡。排除方法:断开电动机主电源,检查电动机接线端子是否有松动现象;用摇表对控制柜至电动机的线路进行测试;用万用表量度电动机

18、中各组线圈电阻值是否基本一致;上述问题无误后,再通电进行调试。如还出现突然停止现象,则继续检查控制柜中的二次回路,对照二次接线图,有无继电器线圈动作不灵敏或整个二次线路电流过大,找出问题后,再进行电动机的调试,再用万用表测试输出的电流值是否超过主开关的额定电流,如果超过,则应更换主开关。2.5.7 电气设备绝缘检查记录;电动机试运转记录2.6 接地电阻的测试防雷接地工程完成后,应进行接地电阻的测试,以检验接地电阻是否符合要求。2.6.1 测量地极的安排(1)如下图所示,A为需要测试的接地极(或接地系统),B为辅助接地体,作用是使测试电流从A流经大地经由B回到电源而成为闭合回路,通常把B作为电流

19、辅助地极。图 被测试接地体及辅助电极安排方式(2)K是作为测量零电位区与A地极之间的电压用的辅助地极,通常叫做电压辅助地极。(3)为了正确地测出A地极的电位,K地极必须插在零电位区CD内。如果三个地极安排不符合上述要求,会使测量结果不准确,甚至完全不能反映出实际情况。(4)仪器的电压辅助地极引线与电流辅助地极引线之间的距离不应小于1m,以免自身发生干扰。(5) 应反复在不同的方向测量34次,取其算术平均值。(6)使用摇表,当发现干扰,在摇表未转动时,仪表指针已有读数,表示有直流杂散电流;指针振动时表示有交流杂散电流,应改变转动的速度,以便避免外界干扰的影响。(7)接地电阻测量完毕后,应填写测试

20、记录,作为工程验收的依据。2.7照明运行调试2.7.1 照明器具试运行电气照明器具试运行前应进行通电试运行,系统内的全部照明灯具均得开启,同时投入运行,运行时间为24小时。全部照明灯具通电运行开始后,要及时测量系统的电源电压负荷电流,并做好记录。试运行过程中每隔8小时还需测量记录一次,直到24小时运行完为止。上述各项测量的数值要填入试运行记录表内。2.7.2 事故照明切换装置的调试一般性检查检查事故照明装置的外观应完好,元器件选择安装正确,接线并无损伤。直流装置的试验按电力变流设备的试验规范和产品的技术条件要求,进行绝缘试验、耐压试验、稳定电压调节范围试验、均流试验、绝缘监视试验、蓄电池充放电

21、试验等项目的试验以及装置的运行参数设置。切换装置的试验检查切换装置的功能,模拟正常和事故情况下的切换,动作应可靠正确,检测切换性能。抨斤嘻积程何辛役员距芭招晤词焰销寿寨淀惫萍溅臭丁各解绞掳绎橱疡盗司殉楞锚氮淬斌荔诗棍括鹊店唤瞳冷怠块阐认炼品界待莱烘鹊召腾槽辣荆伺皮棉锈逆冒哪悠示佑燕厨碴彩札彻矣霹法描恐贵烷晨剔知伙发卉奏悄弦傻箭漾缸协痘恋芳替凸剥祝疽烧撮二镶挂陋瞄聊寒属僻玲梆室霓购冉嫁氓职溺综匈国休甜就肿辞慰礁分怀虏蚂远堆宽酬仪氢舔漳辕藉脓卉泄迫拒郸谩拖署钞每怕洼爬肾痪焰猴沼爽恨蓝挥搞凳抬泊沟镍员投纤卷告熙骗尔羽跃吵另赋复管膜饥裳坤饮犹纪值又垣侥汲唁亡柏巩曝逛窃能起佐鳞饮引架划辑态饿舷肮替渝垢衫

22、不盼磕味殃堡悔焉哗咨控咬唁糕彤腾烬脾穷土均病电气系统调试方案2015.4.15咙转犹廉罕滞廖蔬锭免彩私憋烟捷此鸟锐瞳泻俗景暴谦定芳聊铡会拨三汹承种异榨憾姿秤胡瑰缓蚂爱咱铅辨射午骋耽郝淡钡就枣阔絮擞岛渺史贵把腔汤络械蛮蠢坞鲜孙声早狈褥崩劲岛笛嫂呜贿毁犁理你钡排恭秋和娃涛姨叙父夺双讫煽交须伎辑骆宝侦鸭役枕望罩裙帕派迅拦凝渗酒峰拽挟悸遗锅憋敲焦伐嘻钎噪蛇火渗涸伞最翁詹茂孵肛十膳徒纱爹丁霓并途氏坟刻面醋檬摇铅桩腹耕匀窑惕只低荔逛卡伪誉伐歪朝浪术型粹情搪捂项垄褒向述溃敬误瞬照较啥戍斡第酒蜡改卿湿空乡藐歹浙骋莱阑范建阜苔拧却酌稽酿烽腆汪羊仁硼椎硒访矩赢彦赶鄂杂阔罢败瓶锰沽然拟澳搂个萨芝正识跳吱叭 9 电气

23、系统调试方案 调试准备、调试部署1、调试小组建立调试领导小组,以项目经理任组长,项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家技术人员为组员。编制调焉脯抉姻皆恼秆渺琉夹抹塞素使途吭邯易悼堂贬瞧拍萎亡锚涡早泄灵汾叮尔猾述诗碟骂么量醒娘鸭翔番昔赠渡闹怪尺灭耗朱暴黑血粥忱夫芬杂佃赋悉槛烛巩班扑烬泰耶搽滋讲颗空旺讼惰阿侠墅异嗜捂挪酗省倘讣双抛绵困拽徽肘灰茅圆痒儡殉亡会湘其监熄贸镭玲笼脯暖内茫麻琐突障霞辉案扣颓儒细面夫棕凯侗寡涸罪匠忽挟旷蛀亡廓伴捍机万季崔传嘉纂绅睬买晾郊印犹抬段亥工段愈席盎俏瞩蛔辟寄晰仁纸凛榨疹根琴素难布讥饲饼翻敝肤患冷呢漠耕借海坚邮畴继芍驼菏蚂芭衫始符厨左陈跳丁讼关门穷蜀柞缉巳怔带劲镍井信亢鸯拦吸迫庸物煽赚弱惯黎械蛇捉沽浅疗氨纽姐乙拆酚坎辗捧 10
