光伏电站巡检记录表.doc

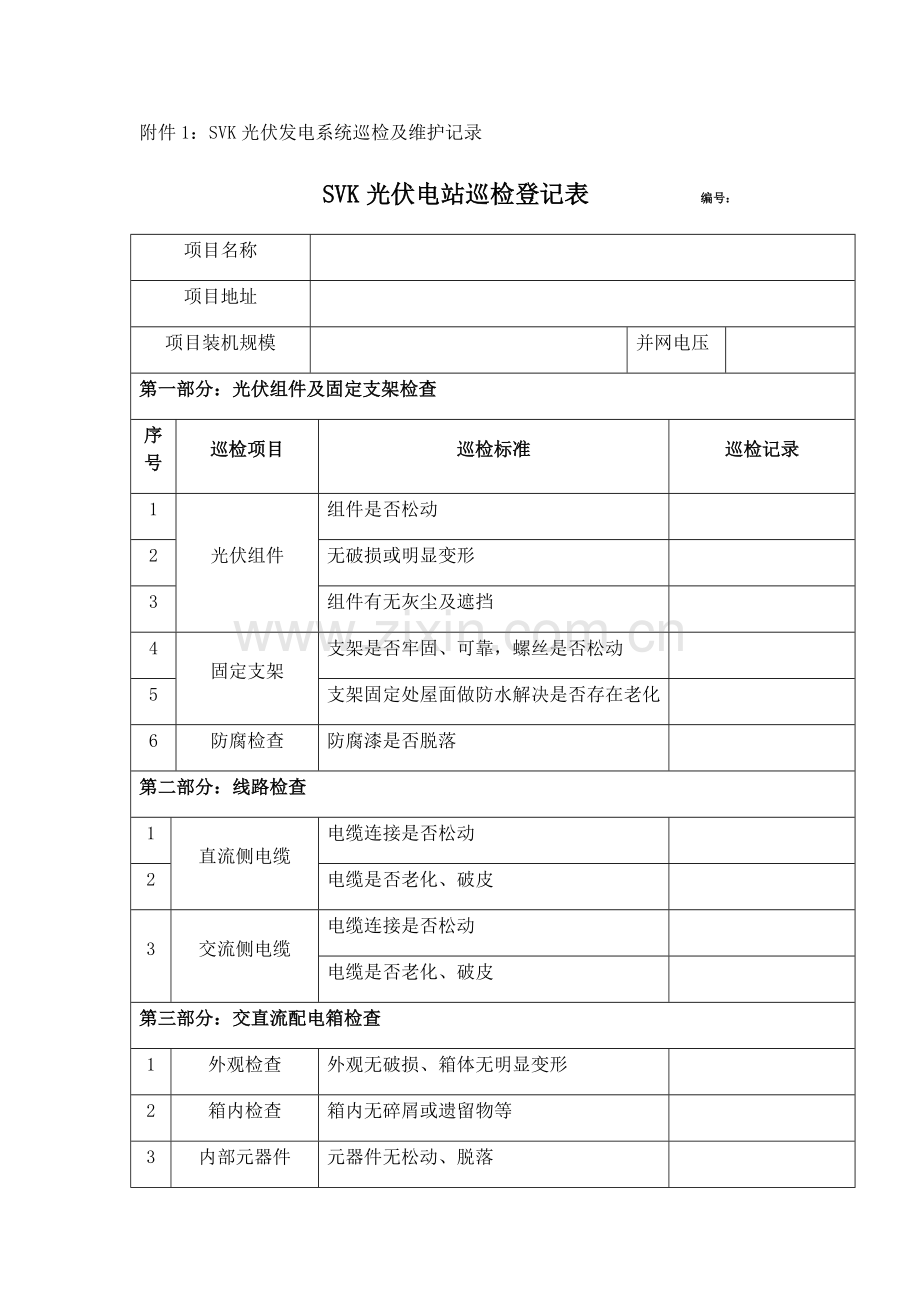

附件1：SVK光伏发电系统巡检及维护记录
SVK光伏电站巡检登记表 编号：
项目名称

项目地址

项目装机规模

并网电压

第一部分：光伏组件及固定支架检查
序号
巡检项目
巡检标准
巡检记录
1
光伏组件
组件是否松动

2
无破损或明显变形

3
组件有无灰尘及遮挡

4
固定支架
支架是否牢固、可靠，螺丝是否松动

5
支架固定处屋面做防水解决是否存在老化

6
防腐检查
防腐漆是否脱落

第二部分：线路检查
1
直流侧电缆
电缆连接是否松动

2
电缆是否老化、破皮

3
交流侧电缆
电缆连接是否松动

电缆是否老化、破皮

第三部分：交直流配电箱检查
1
外观检查
外观无破损、箱体无明显变形

2
箱内检查
箱内无碎屑或遗留物等

3
内部元器件
元器件无松动、脱落

4
开关分合闸检查
开关分合闸灵活可靠

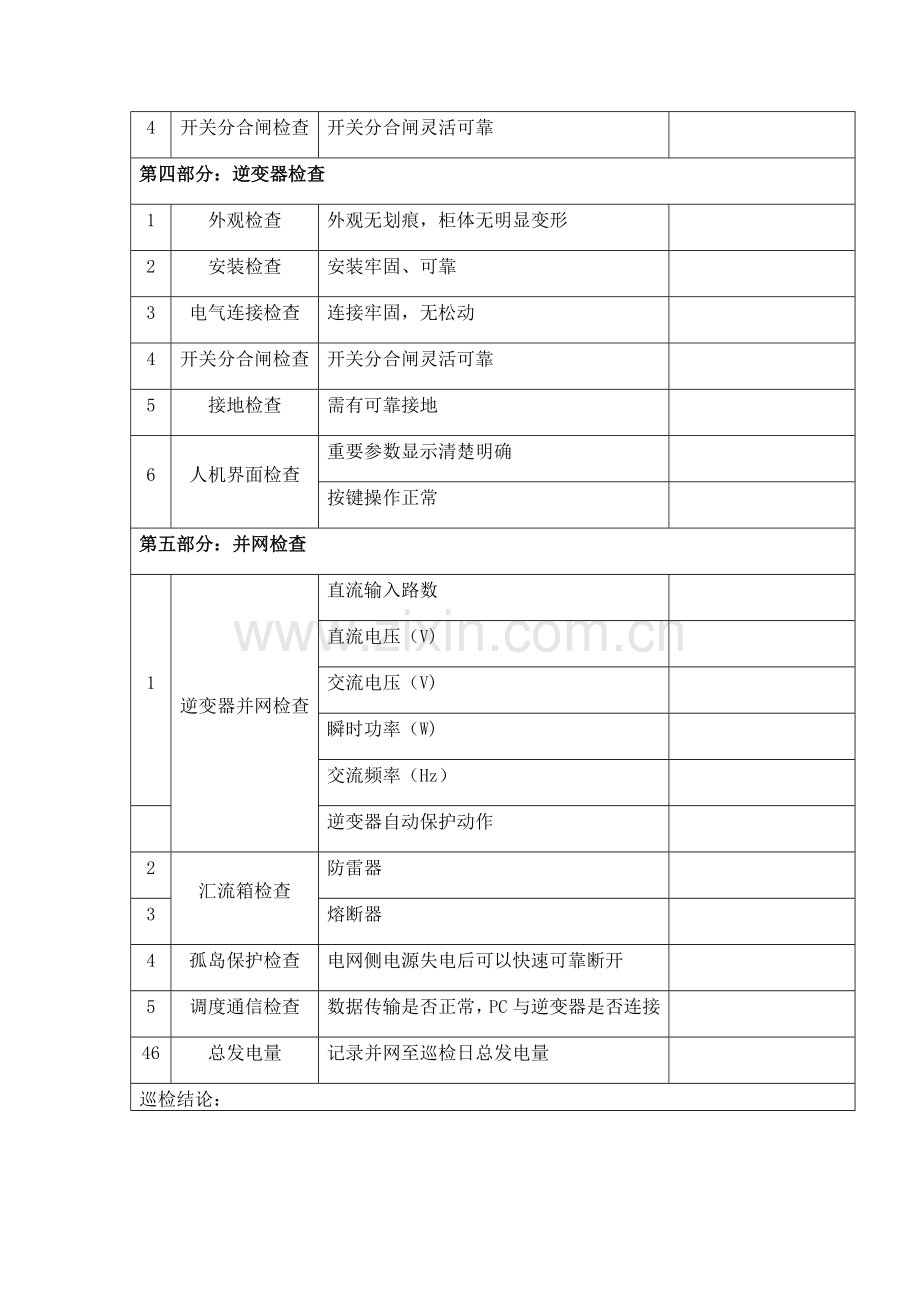

第四部分：逆变器检查
1
外观检查
外观无划痕，柜体无明显变形

2
安装检查
安装牢固、可靠

3
电气连接检查
连接牢固，无松动

4
开关分合闸检查
开关分合闸灵活可靠

5
接地检查
需有可靠接地

6
人机界面检查
重要参数显示清楚明确

按键操作正常

第五部分：并网检查
1
逆变器并网检查
直流输入路数

直流电压（V)

交流电压（V)

瞬时功率（W)

交流频率（Hz）

逆变器自动保护动作

2
汇流箱检查
防雷器

3
熔断器

4
孤岛保护检查
电网侧电源失电后可以快速可靠断开

5
调度通信检查
数据传输是否正常，PC与逆变器是否连接

46
总发电量
记录并网至巡检日总发电量

巡检结论：
负责人： 日期： 年 月 日

附件2光伏发电系统各个关键设备运营状态与运营参数记录
光伏发电系统各个关键设备运营状态与运营参数记录 编号：
运维设备
运维项目
检测周期
检测结果
解决措施
检测人
日期
组件
光伏组件的定期检查及维修
每年两次

光伏组件的定期抽检测试
每两年一次

光伏阵列支架
光伏阵列支架的定期检查及维修
每年两次

汇流箱
汇流箱的定期检查及维修
每月一次

汇流箱的定期测试
每年一次

直流配电柜/交流配电柜
配电柜的定期检查及维修
每月一次

配电柜的定期测试
每年一次

逆变器
逆变器的定期检查及维修
每月一次

逆变器的定期测试
每年一次

变压器
变压器的定期检查及维护
每月一次

变压器的定期测试
每年一次

监测系统
监测系统的定期检查及维修
每年一次

监测系统的定期测试
每年一次

接地与防雷系统
接地与防雷系统检查
每年一次

附件3事故解决记录单
事故解决记录单
编号： 年 月 日
设备名称

缺陷类别

缺陷内容

运营班组

发现人

待解决因素

处

理

措

施

解决结果

消缺人

消缺时间

验收人

附件4 关键设备更换记录
关键设备更换记录
电站名称
更换设备名称
设备编号
设备型号
进场时间
更换时间
故障情况
