YD/T 1104-2001

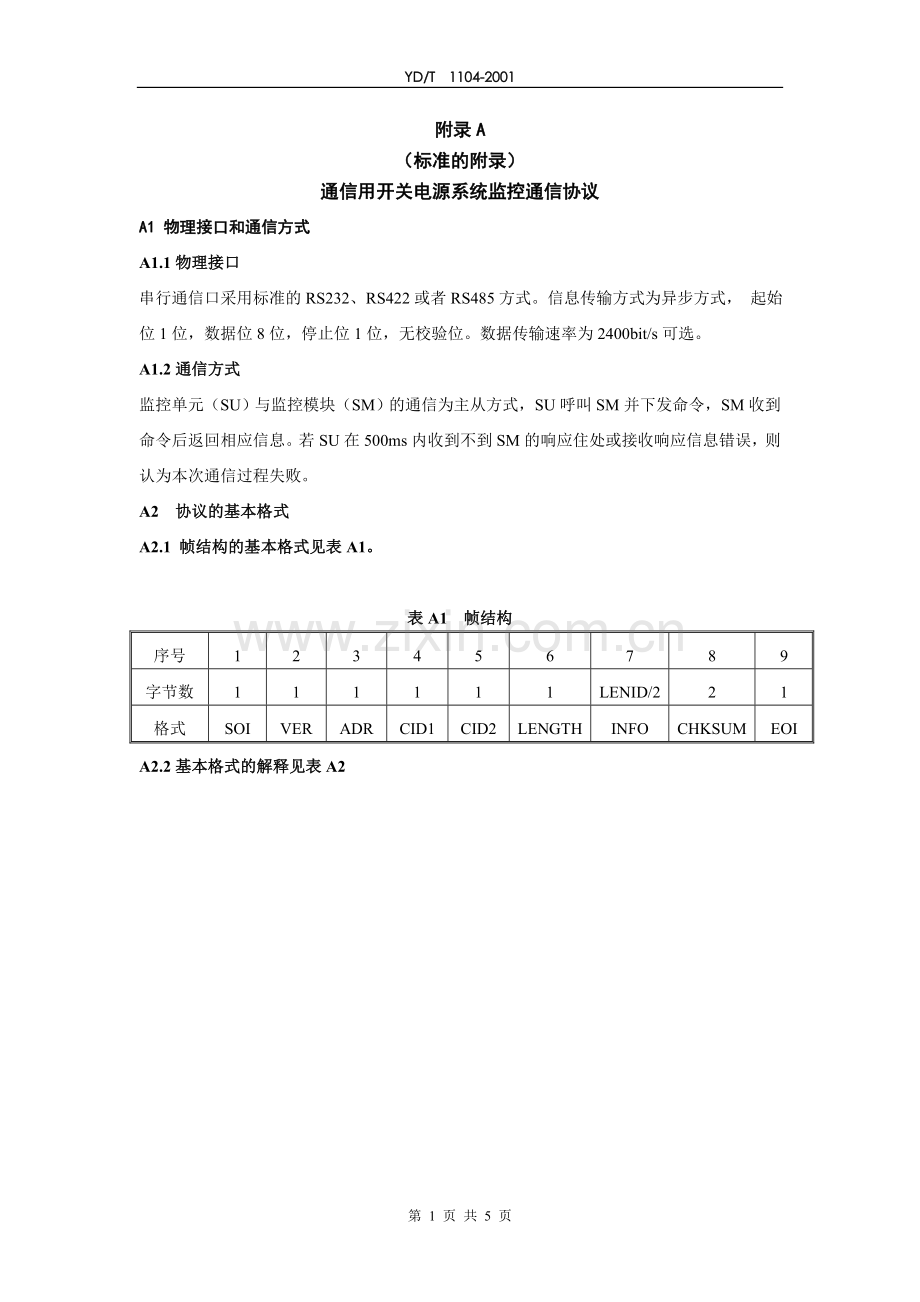

附录A
（标准的附录）
通信用开关电源系统监控通信协议
A1 物理接口和通信方式
A1.1物理接口
串行通信口采用标准的RS232、RS422或者RS485方式。信息传输方式为异步方式， 起始位1位，数据位8位，停止位1位，无校验位。数据传输速率为2400bit/s可选。
A1.2通信方式
监控单元（SU）与监控模块（SM）的通信为主从方式，SU呼叫SM并下发命令，SM收到命令后返回相应信息。若SU在500ms内收到不到SM的响应住处或接收响应信息错误，则认为本次通信过程失败。
A2 协议的基本格式
A2.1 帧结构的基本格式见表A1。

表A1 帧结构
序号
1
2
3
4
5
6
7
8
9
字节数
1
1
1
1
1
1
LENID/2
2
1
格式
SOI
VER
ADR
CID1
CID2
LENGTH
INFO
CHKSUM
EOI
A2.2基本格式的解释见表A2

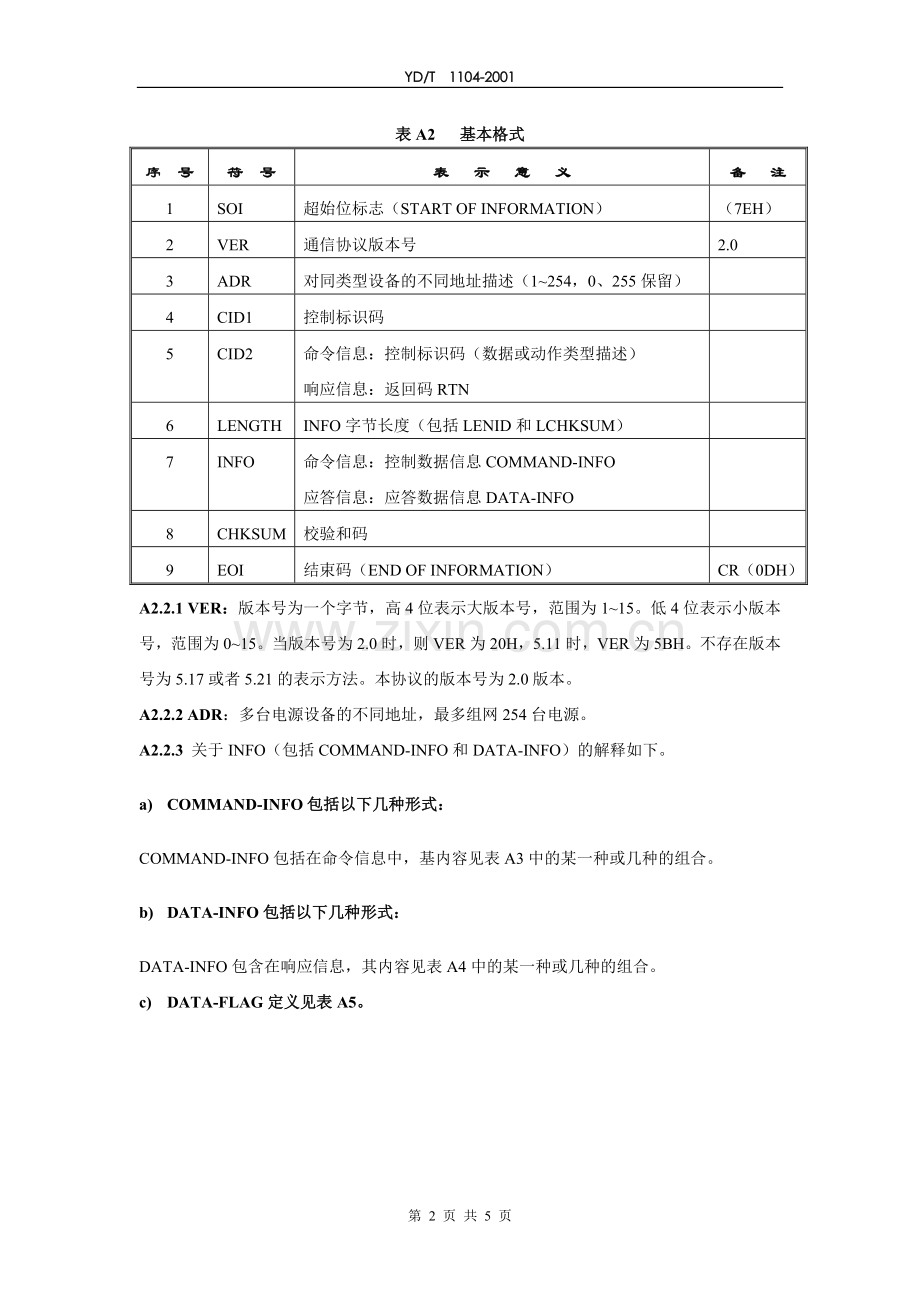

表A2 基本格式
序 号
符 号
表 示 意 义
备 注
1
SOI
超始位标志（START OF INFORMATION）
（7EH）
2
VER
通信协议版本号
2.0
3
ADR
对同类型设备的不同地址描述（1~254，0、255保留）

4
CID1
控制标识码

5
CID2
命令信息：控制标识码（数据或动作类型描述）
响应信息：返回码RTN

6
LENGTH
INFO字节长度（包括LENID和LCHKSUM）

7
INFO
命令信息：控制数据信息COMMAND-INFO
应答信息：应答数据信息DATA-INFO

8
CHKSUM
校验和码

9
EOI
结束码（END OF INFORMATION）
CR（0DH）
A2.2.1 VER：版本号为一个字节，高4位表示大版本号，范围为1~15。低4位表示小版本号，范围为0~15。当版本号为2.0时，则VER为20H，5.11时，VER为5BH。不存在版本号为5.17或者5.21的表示方法。本协议的版本号为2.0版本。
A2.2.2 ADR：多台电源设备的不同地址，最多组网254台电源。
A2.2.3 关于INFO（包括COMMAND-INFO和DATA-INFO）的解释如下。
a) COMMAND-INFO包括以下几种形式：
COMMAND-INFO包括在命令信息中，基内容见表A3中的某一种或几种的组合。
b) DATA-INFO包括以下几种形式：
DATA-INFO包含在响应信息，其内容见表A4中的某一种或几种的组合。
c) DATA-FLAG定义见表A5。

表A3COMMAND-INFO的形式
COMMAND-GROUP
1字节
表示同一类型设备的不同组号
COMMAND-TYPE
1字节
表示不同的遥控命令或历史数据传输中的不同控制命令
COMMAND-ID
1字节
表示同一类型设备相同组内的不同监控点
COMMAND-TIME
7字节
表示时间字段，见表A9

表A4DATA-INFO的形式
DATAI
定点数应答信息
DATAF
浮点数应答信息
DATA-FLAG
数据标识信息
RUN-STATE
设备运行状态
WARN-STATE
设备告警状态
DATA-TIME
事件发生时间，见表A9
表A5 DATA-FLAG 的形式

Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
数值
0
0
0
0
1
0
0
0
0
1
意义

无未读取的开关量变化
有未读取的开关量变化

无未读取的告警量变化
有未读取的告警量变化

A2.2.4 CID2返回码RTN定义见表A6
表A6 RTN的定义
序号
RTN值（16进制）
表示意义
备注
1
00H
正常

2
01H
VER错

3
02H
CHKSUM错

4
03H
LCHKSUM错

5
04H
CID2无效

6
05H
命令格式错

7
06H
无效数据

8
E0~FFH
其他错误
用户自定义
A3 数据格式
A3.1基本数据格式
除SOI和EOI是以16进制解释16进制传输外，其余各项都是以16进制解释，以16进制ASCH码方式传输，每个字节用两个ASCII码表示，如当CID2=4BH时，传输时传送34H（‘4’的ADCII码），和42H（‘B’的ADCII码）两个字节。
A3.2 LENGTH数据格式见表A7
表A7 LENGTH 的数据格式
高字节
低字节
校验码LCHKSUM
LENID（表示INFO的传送中ASCII码的字节数）
D15
D14
D13
D12
D11
D10
D9
D8
D7
D6
D5
D4
D3
D2
D1
D0
LENID表示INFO项的ASCII码字节数，当LENID=0时，INFO为空，即无该项。由于LENID只有12Bit，所以要求数据包最大不能超过4095个字节。
LENGTH传输中先传高字节，再传低字节，分4个ASCII码传送。
校验码LCHKSUM的计算：D11D10D9D8+D7D6D5D4+D3D2D1D0，求和后模16余数取反加1。
例如：
INFO中ASCII码字节数为18，即LENID=0000 0001 0010B
D11D10D9D8+D7D6D5D4+D3D2D1D0=0000B+0001B+0010B=0011B，模16余数为0011B，0011B取反加1为1101B，则LCHKSUM为1101B。
可得：LENGTH为1101 0000 0001 0010B，即D012H。
A3.3 CHKSUM的数据形式
CHDSUM的计算是除SOI、EOI和CHKSUM外，其他字符按ASCII码值累加求和，所得结果模65536余数取反加1，例如：
收到或发送的字符序列是：“~1203400456ABCDFEFC72CR”（“~”为SOI，“CR”EOI），则最后5个字符“FC72CR”中的FC72是CHKSUM，计算方法是：
‘1’+‘2’+‘0’+…+‘F’+‘E’=31H+32H+30H+…+46H+45H=038EH
038EH模65536余码是038取反加1就是FC72H。
A3.4 DATA-INFO数据形式
模拟量数据的传送采用定点数形式。
a) 定点数格式（INTEGER，2字节）
有符号整型数 -32768~+32767
无符号整型数 0~65535
传送顺序为先高字节后低字节。
b) 无符号字符型（CHAR，1PB AB ，0-255）
A3.5 日期时间（DATA-TIME和COMMAND-TIME）格式见表A9
表A9 日期时间格式
年
1-9999
INTEGER
（整型数2字节，16进制）
月
（1-12）
CHAR
（字符型1字节，16进制）
日
（1-31）
CHAR
（字符型1字节，16进制）
时
（0-23）
CHAR
（字符型1字节，16进制）
分
（0-59）
CHAR
（字符型1字节，16进制）

注：年按整数格式传送。实际值=传送值
