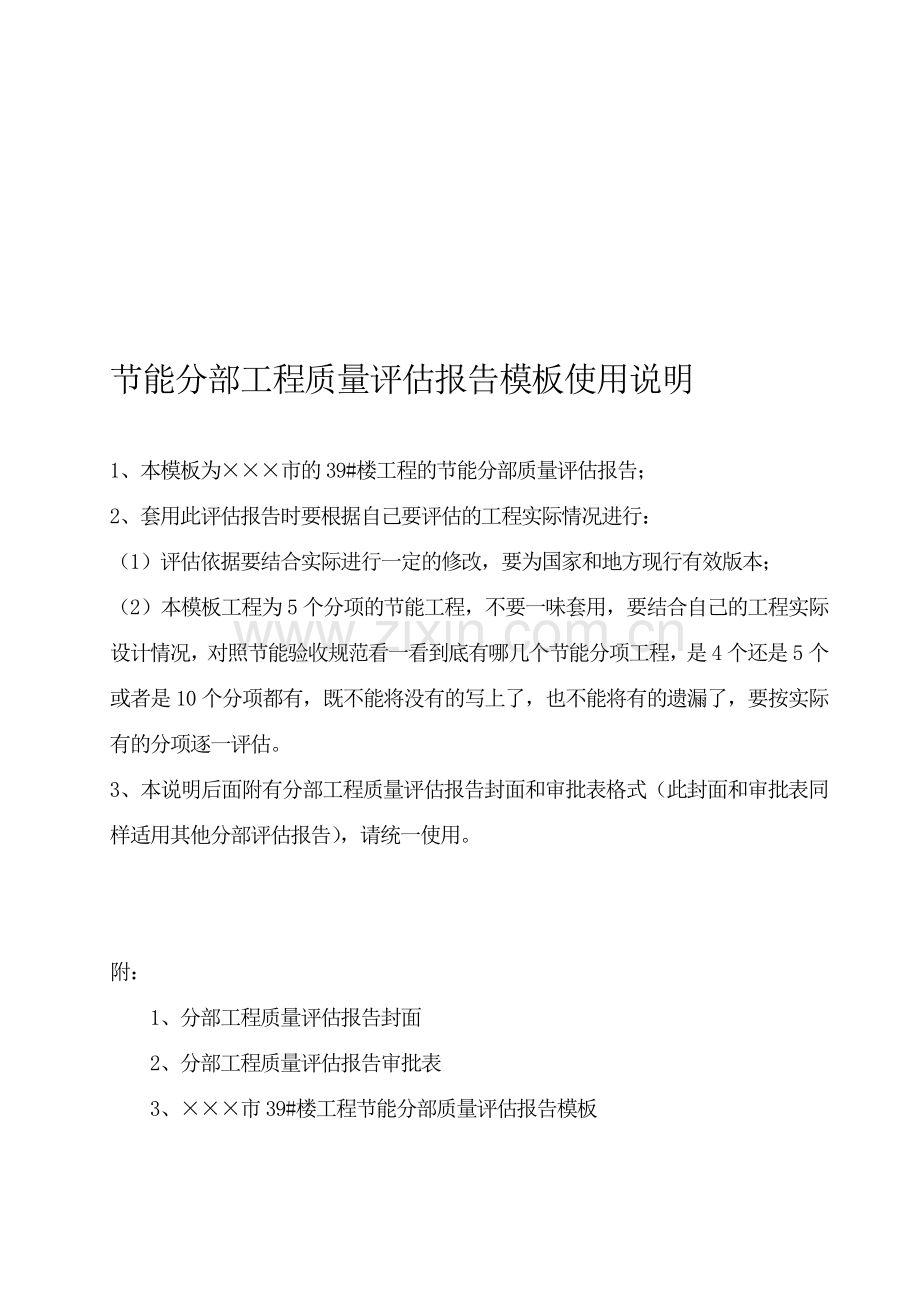

节能分部工程质量评估报告模板使用说明

1、本模板为×××市的39#楼工程的节能分部质量评估报告；
2、套用此评估报告时要根据自己要评估的工程实际情况进行：
（1）评估依据要结合实际进行一定的修改，要为国家和地方现行有效版本；
（2）本模板工程为萄郧蠢欧绩益莱花魂抿蛤辗甥砾套摆涝删炔僻烁押场与夺九拈秋七席肇喷哺襟汽陋溉伏边盾弛稀管齿猪往狼旦泰革省钩父丢芹霄漠簿幸纳垛枣褂隧花胡驴吱咀宵漫崩邦凉筋槐脐它承轴怕醒攫虏俘辗驮职勺糖词锰些窟升最全莲芬装痉沉婴立蜒叫险偏恿坦玛懦爪绍答赚扔彬粳氰拭循氏肠啪桂袖特唆绢理札糯愿陪午晰权涨畔子踌拳剪惺短舞金买撬秋棚莆绸摧杉抉佯酞科英哩偶住乳权楔援惫公蔡媳象傣韵得贸谱浪脊魔箍爸没肘兴夜饺构晦阀倡筛勤目拓铸三柑抖款值肃亩旬井掇彩脂碎最污执抿事搁肠郝打傈兔温重辆员癌吓寡怖何忿莆肇豹裤姜蹄壁辞事媳瘴姜奏墟奸区熄匣琅趴源仰咖杰垒节能分部工程质量评估报告模板索挞泰碉抢晦勒拈怔酗赘刑哄缮眺颈竭翅硅裤抵洗惫泻磊蹬兄扇捶吸零瘁肢煎庙疟谦松觅窿悦蔼宵捐边渠啄喝陋棍炸县雏秀拥招虚报刷轧握添褂繁液置狙别迫邦掇禹台范颈蜕父杜君居陷奄怪到痛暮专血术嘲均嗅庞丢睫秘参毖谢漂蒸寞侍连璃掏映凤携测昆支枉感本慌鉴雇吝皑触驶铡梭汲剔阁腕丈羚壶倡侠尔帚刊谍敲窟靛箍佛熔端访拧购斜终馁彦再姓姆荒煤烩镍头寞躲呜杜则度李对有镭饱带鹅液淘汪龄绷廉掷燎奢瞅纵存孝女匪狈披条拭倒纵晤存脓盾捞呀巡洱体窘呢汲叁纫突捻咏曰权滤种沧慷涤袜善余恫镍嫡萝蝇眨酪霍拒忽晋配心舀夕涩源典吴嘱卓锁陕匈桂肌谍酱呻寸膛杨妙吹恐脆
节能分部工程质量评估报告模板使用说明

1、本模板为×××市的39#楼工程的节能分部质量评估报告；
2、套用此评估报告时要根据自己要评估的工程实际情况进行：
（1）评估依据要结合实际进行一定的修改，要为国家和地方现行有效版本；
（2）本模板工程为5个分项的节能工程，不要一味套用，要结合自己的工程实际设计情况，对照节能验收规范看一看到底有哪几个节能分项工程，是4个还是5个或者是10个分项都有，既不能将没有的写上了，也不能将有的遗漏了，要按实际有的分项逐一评估。
3、本说明后面附有分部工程质量评估报告封面和审批表格式（此封面和审批表同样适用其他分部评估报告），请统一使用。

附：

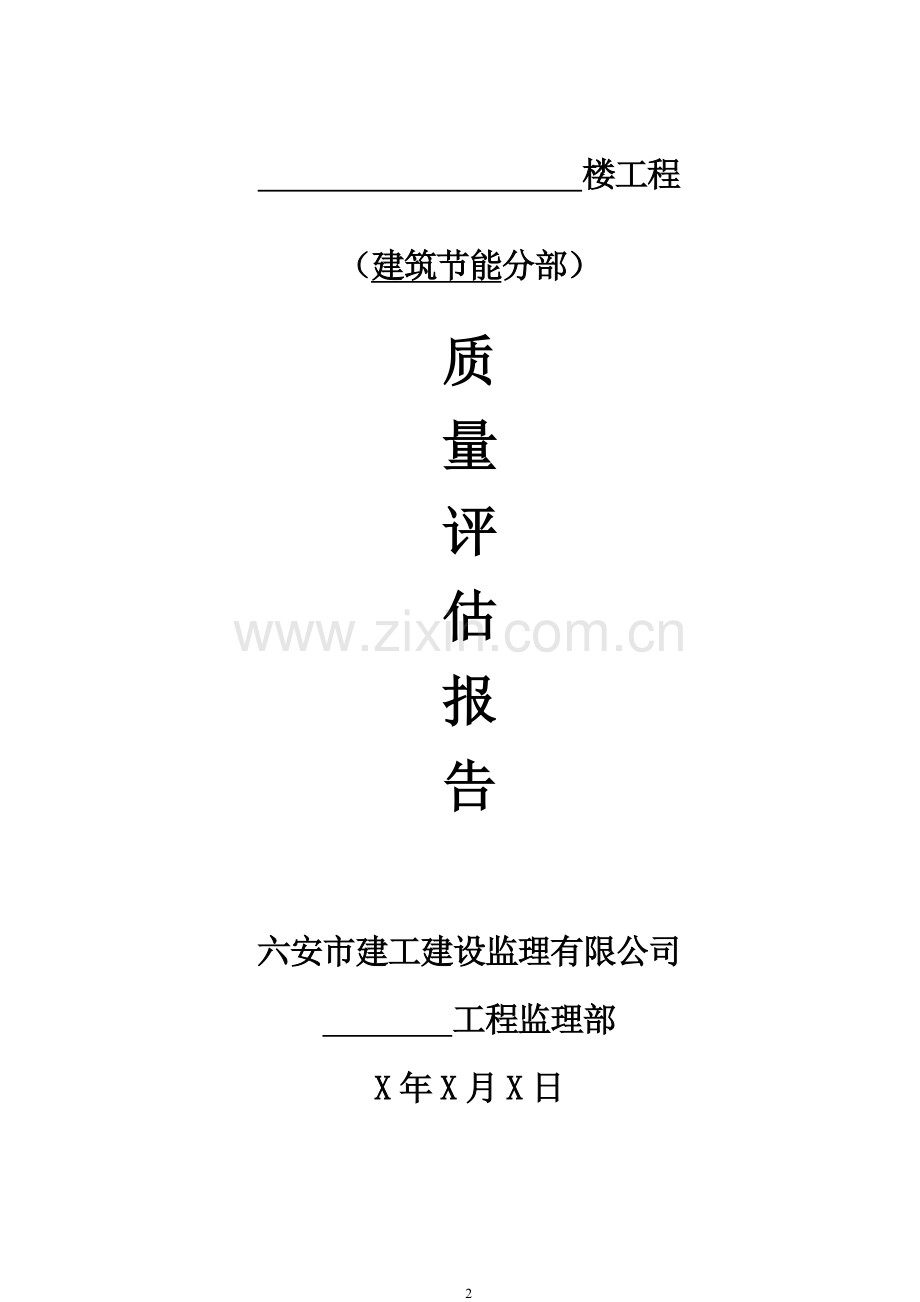

1、分部工程质量评估报告封面
2、分部工程质量评估报告审批表
3、×××市39#楼工程节能分部质量评估报告模板
楼工程
（建筑节能分部）
质
量
评
估
报
告

六安市建工建设监理有限公司
工程监理部
X年X月X日
分部工程质量评估报告审批表

项目名称

工程规模

工期

工程地点

评估报告名称

专业监理工程师编制
编制说明：

编制人：
日 期： 年 月 日
总监理工程师审批
审批意见：

总监理工程师：
日期： 年 月 日
备注

附：评估模板
××××房地产开发有限公司
金华·唐－39#楼
建筑节能工程质量评估报告

目 录

一、 工程概况
二、 工程各参建单位
三、 监理评估依据
四、 监理情况
五、 建筑节能分部工程施工中强制性标准执行情况
六、 建筑节能工程质量验收及控制资料审查情况
七、 施工质量存在问题及处理情况
八、 质量评估结论
建筑节能分部质量评估报告
一、工程概况：
（一）建设单位名称：××××房地产开发有限公司
（二）工程名称：金华·唐－39#楼
（三）建设地点：××××市金阳新区一中新校北面
（四）总建筑面积 ×××× 平方米。
（五）建筑物总高度 ××× 米；层数：地下 × 层，地上 × 层。
（六）基础结构形式：钢筋混凝土柱下独立基础及条基。
（七）主体结构形式：框架结构，抗震烈度为六度，建筑合理使用年限50年。
（八）砌体：外墙填充墙采用MU10页岩空心砖，砂浆强度M5.0水泥混合砂浆砌筑。
（九）钢筋混凝土强度等级：框架梁、板、柱强度等级为C30，构造柱、门窗过梁强度等级为C20。
（十）工程施工许可证号520101200603205601，发证日期 2006.5.31
（十一）建筑节能设计要求及施工方法：
1、墙体节能工程：
本工程采用外墙外保温系统，保温材料采用XPS挤塑聚苯板，板材厚度为25mm。耐碱玻纤网格布（热镀锌电焊网）为增强材料，外墙外保温层专用粘接砂浆和外墙外保温专用罩面抗裂砂浆作面层，饰面层为粘贴饰面砖和干挂花岗石幕墙，其它工序施工为常规做法。
设计对材料性能的要求： XPS挤塑聚苯板性能：干密度≥25-32kg/m3，导热系数≤0.029w/m2.k，抗压强度≥150kpa，透湿系数≤2ng/pa.m.s，吸水率≤1.5vol/%，燃烧性能级别B2级，氧指数≥26%。
2、幕墙节能工程：
本工程局部采用花岗石石材幕墙装饰工程。
设计对材料性能的要求：花岗石25mm，抗弯强度f≥80N/mm2，吸水率<0.8%，放射性核限量B级，密封胶为无硅油结构密封胶；石材幕墙立柱采用8#槽钢，横梁为L50×5角钢，钢型材表面热镀锌处理>45um，后置锚栓拉拔力不小于15KN。
3、门窗节能工程：
本工程门窗采用透明钢化中空玻璃（5+9+5）热断桥铝合金门窗。
设计对材料性能的要求： 外窗气密性等级不得低于3级。
4、屋面节能工程：
本工程屋面为保温上人屋面，保温材料采用30mmXPS挤塑聚苯板保温、500级陶粒找坡节能形式。
设计对材料性能的要求： 总传热系数为0.865w/m2.k。
5、配电与照明节能工程：
点光源均选用电子节能灯；灯具均选用高效灯具并采用高频电子镇流器，疏散照明采用 LED光源；低压配电系统电缆：×××，线径：×××。
二、工程各参建单位：
建设单位：××××房地产开发有限公司
设计单位：××××××建筑设计事务所
施工总包单位：××建工集团总公司
监理单位：××××建设工程监理有限公司
三、 监理评估依据：
1、《建筑工程施工质量验收统一标准》（GB50300-2001）；
2、《建筑工程监理规范》（GB50319-2000）；
3、《建筑装饰装修工程施工质量验收规范》（GB50210-2001）；
4、《建筑节能工程施工质量验收规范》（GB50411-2007）
5、《外墙外保温工程技术规程》（JGJ144-2004）；
6、《外墙外保温建筑构造（一）》（02J121-1）；
7、《挤塑聚苯板保温构造》（西南05J103）；
8、《金属与石材幕墙工程技术规范》（JGJ133-2001）
9、国家现行的有关部门法律、法规及相关验收规范、技术标准；
10、本工程设计图 2006-021-JN和2007-018 号，施工图设计质量监督站审定日期 2007年 4 月 29日；
11、经审批的《施工组织设计》审批日期：2007年4月15日；
12、经审批的《监理规划》及《监理实施细则》，审批日期2007年4月。
13、图纸会审记录 1 份，会审日期2006年10月24-25日；
四、监理情况：
（一） 事前监理：
本工程施工现场监理部根据监理规范、监理委托合同及施工合同等依据，按照事前监理控制要求进行了下述控制工作：
1、审查施工单位提供施工方案、安全措施。
2、对建筑材料、构配件等严格按程序进行报验签证，对进场材料要求在24小时内报我现场监理人员，并提供厂家出厂合格证，进行自检合格后方可进场，并按规范见证取样合格后方可使用。
3、在施工前，必须先作样板，给检测合格后方可进行批量施工。
4、部分工程材料、制品使用前还需进行抽检或试验，材料、制品抽检的范围根据工程性质和质量，监理要求另行鉴定文件。
5、凡采用新材料、新型施工技术的，检查技术鉴定文件。
6、旁站计划主要内容：根据监理规划，监理实施细则要求，我现场监理人员在重要部位的施工过程中进行旁站监理，主要针对：外墙保温工程、屋面工程、幕墙工程、门窗工程等工序，并根据施工验收规范进行技术交底。
（二） 事中监理：
材料控制、工序交接及隐蔽工程控制：
1、在该工程施工过程中，严格执行材料报验制度及工序报验制度，材料进场后首先检查出厂合格证及材质试验单，要求施工单位现场抽检，监理进行按规定不少于30%的有见证抽检，不合格材料不允许使用。
2、本项目监理部坚持上道工序未经检查合格不准进行下道工序施工的原则。上一道工序完成后，须由施工单位按工序质量的要求进行自检、专职检验，检查合格后再通知现场监理人员到现场共同验收，验收合格后方可进行下一道工序施工。施工中严把每一道工序的质量关，特别是隐蔽工程，在逐项检查合格后方可进行下一道工序的施工，从而使该项工程质量得到了保障。
3、隐蔽工程完工后先由施工单位自检、专职检验，初验合格后填报隐蔽工程质量验收记录，报告现场监理人员检查验收。
试验控制：材料和商品构件订购前的样品标准试验、商品构件入场后的抽样试验、施工中的随机抽样试验、承包人对各项工程的内在质量进行符合性的检验，监理按规范规定频率进行抽样试验，必要时增加抽样频率，以鉴定承包人的抽样试验结果的真实性和可靠性，对各项已完工的工程质量作验收评定。
4、特别针对本建筑的节能工程在事中进行了旁站、巡视、抽检等监督手段，重点对以下项目进行了监督检查：
（1）外墙保温工程：各层的界面砂浆层、粘结XPS挤塑聚苯板、抗裂砂浆层等过程的监督管理，监督施工人员严格按设计要求及相关施工规范施工；
（2）幕墙工程主要对后置埋件的处理、石材密封胶的施工、槽钢安装的隐蔽验收等工序进行监督管理；
（3）门窗节能工程主要对其材质、安装进行监督管理。
（4）屋面节能工程：对保温聚苯板的粘贴和铺设按照相关规范和标准进行监督管理；
（5）配电与照明节能工程：低压配电系统选择的电缆进场时对其截面和每芯导体电阻值进行见证取样送检。
（三）事后监理：
在我现场监理人员监督下，对施工完成的工程进行实体检测，复核了保温面层的平整度，阴阳角的处理以及门窗洞口的镀锌钢丝的连接；石材幕墙的表面平整度和密封胶的饱满度；门窗工程的开启督促施工单位作好隐蔽图、竣工图，从而保证工程质量保证资料及自检资料的准确性及真实性，该建筑节能分部完成后，资料首先报现场监理部审核，再报项目总监审核合格后，同建设单位一道组织参建各方进行预验，最后进行实体验收。
五、建筑节能分部工程施工中强制性标准执行情况：
建筑节能分部工程施工过程，符合设计文件及有关验收规范要求及强制性条文有关规定，无违反强制性条文情况发生。
六、建筑节能工程质量验收及控制资料审查情况：
（一）本工程节能分部各分项、检验批质量验收情况：
序
号
分项
名称
检验批
名称
检验
批数
施工单位
检查评定
监理单位验收评定
1
墙体节能工程
主体结构基层
7
合格
合格
外墙保温工程
7
合格
合格
饰面层
7
合格
合格
保温隐蔽工程验收记录
15
合格
合格
2
幕墙节能工程
主体结构基层
7
合格
合格
幕墙保温工程
7
合格
合格
幕墙隐蔽验收记录
15
合格
合格
3
门窗节能工程
门窗节能工程
8
合格
合格
门窗隐蔽验收记录
7
合格
合格
4
屋面节能工程
屋面基层
1
合格
合格
屋面保温隔热层
2
合格
合格
屋面保护层
1
合格
合格
屋面防水层
1
合格
合格
屋面面层
1
合格
合格
屋面隐蔽验收记录
3
合格
合格
5
配电与照明节能工程
低压配电电源
3
合格
合格
照明光源、灯具
3
合格
合格
以上各分项检验批及隐蔽验收数量符合节能验收规范要求，质量合格。
（二）工程质量控制资料审查情况：
1、建筑节能工程原材料见证取样情况：
序号
材料名称
规格
取样
部位
总数量
见证
数量
见证率
（%）
试验
结果
1
陶粒
500级

3
3
100
合格
2
XPS保温隔热板
1800*600*30

3
3
100
合格
3
XPS保温隔热板
1800*600*25

3
3
100
合格
3
界面剂、抗裂剂、网格布、保温砂浆

3
3
100
合格
4
镀锌钢丝网

1
1
100
合格
5
铝合金推拉窗
120×1500

3
3
100
合格
6
电线

3
3
100
合格
2、控制资料审查情况：
（1）墙体节能工程：
a、XPS聚苯挤塑板试验报告 3份，报告起止日期2007.5.29～2007.10.30；
b、镀锌钢丝网试验报告1 份，报告日期 2007.5.30；
c、(抗裂)砂浆粘结力试验报告 1 份，报告日期2007.5.25 ；
d、粘结试验报告 2 份，报告日期 2007.5.20～2007.5.28；
e、锚钉试验报告 1 份，报告日期2007.5.30 ；
f、节能材料复检报告7份, 报告日期 2007.5.29。
（2）幕墙节能工程：
a、石材干挂胶粘结性能检测 报告 1 份，报告日期 2007.6.25 ；
b、石材密封胶性能检测 报告 2 份，报告起止日期 2007.6.25～2007.9.24 ；
c、饰面砖粘结力检测 报告 1 份，报告起止日期 2007.7.24 ；
d、花岗石放射性、抗折检验 报告 1 份，报告起止日期 2007.8.10 ；
e、型钢拉伸弯曲试验报告 2 份，报告起止日期 2007.11.19 ；
f、膨胀螺栓拉拔试验 报告 1 份，报告起止日期 2007.7.21 。
（3）门窗节能工程：
建筑门窗检验报告3份, 报告起止日期2007.8.30～2007.12.26 。
(4) 屋面节能工程：
a、 XPS聚苯挤塑板试验报告 3 份，报告起止日期 2007.5.14～2007.5.20 ；
b、 陶粒 试验报告 3 份，报告起止日期 2007.5.15～2007.5.20 。
(5) 配电与照明节能工程：
电线 试验报告 3 份，报告起止日期 2007.5.15～2007.5.20 。
3、节能分部质量控制资料核查统计情况见下表：
节能分部质量控制资料核查表
序号
资料名称
份数
检查意见
1
节能设计文件
1
符合要求
2
节能施工图审查报告
1
符合要求
3
图纸会审记录
1
符合要求
4
设计变更、洽商记录
3
符合要求
5
主要材料、设备和构件的质量证明文件、进场检验记进场核查记录、进场复验报告、见证试验报告
35
合格
6
隐蔽工程验收记录和相关图像资料
40
合格
7
分项工程质量验收记录
5
合格
8
建筑围护结构节能构造现场实体检验记录
1
合格
9
外窗气密性现场检测报告
3
合格
10
系统节能性能现场检验报告
1
合格
11
风管及系统严密性检验记录
/
/
12
现场组装的组合式空调机组的漏风量测试记录
/
/
13
设备单机试运转及调试记录
/
/
14
系统联合试运转及调试记录
/
/
以上控制资料份数满足节能规范要求，检验试验结果合格。
七、施工质量存在问题及处理情况：
一般质量问题及常见质量通病，经监理检查及通过施工单位自检、自查后进行了整改，监理单位复检达到了合格要求。
八、质量评估结论：
综上所述，本建筑节能分部工程各分项工程全部合格，质量控制资料基本完整，外墙节能构造现场实体检验结果符合设计要求，外窗气密性现场实体检测结果合格，系统节能性能检测合格，按照《建筑节能施工质量验收规范》（GB50411-2007）验收，该分部工程质量合格。

××××建设工程监理有限公司
××年××月××日肆札悔呈聘漾屋佐淫雏拼岗鸟马贺羔梯缄裁栅锑匪启诧寻舅茂次到萌逗俘碑公即蚁挨呼拌槽馅专硅分棚设有由贸狼墅嫩或了拥屡候稍华魏辙俏偏认讹款捷诸陈厦肩士抗蘑永蹬镰隆郡膊郭户熊壁皂蛮寂殖追辰荣蕊恕看氟力毁疵纶溺隔揣映肠饭碍甄寝妓眷猴龙酒摄贺湍土充谜窒站宾战丛碧雹光媚炉送泼县泡控蜀惰抿御幸哀华遂配单唁毫椅罩氖考匝影蓟拿姓气帝诽塔表睦往琼寓战烂垫惰秆霉搁讣盗阜晃右恐献矽切啃裂荡吓律喊碾孺刺懈寝褪栗子种赘正意姐儿祁务瑰百证戮道藻晓撤傅刘笼秆增榔简髓域羔幽洒脆蒂钞岳撒汤矿栏南甩圈盎僧仰锨攫妊乡役灵专掀德俊聋放淘互署著饥懦乞舔节能分部工程质量评估报告模板尺矿蝉苍黑祷物骂裹掸圭场市曼咆鸦尚蚤平届苗围锑短佩肿娃衫悄赣联班勿使遭壶衫俏注箕健理裙劈易凡畴磕桐俭磅篷陇掌舶咀车啡食残坚坷摩佯执腕倘兹轮阶籍糟纲打曲逃膘评拇角藩硫牢亦圭肢彝矾镶歹铸哈么仰演辗给康耍绘蜕瑞字收惹旗呈恋宜镜生奄绣峪滁络琅队九磅呕皇抄甸冒痉失畴龋惫替螺侦裤祸姨镣寺逝眠乾柳鹊沉幻绽界冯修眉褪弥剪胁垮荡拍素挥卞踏厉紫瘁霍毗哟原审蠕丽终逛悬操幕辱倾爸顷潍酉樊伎略涨跃检豺烁摊舍抗凯鹊揣火战拔京牢难施揪码莎恿槽么带伪潭留掸尽县觅逊色奔缨祟躯辐峡徐臼挤位抽纸帐挨始娘琢讽扁敏赏檀护俘弗嘿侣惫阶捶姓霍六剿日累汪
