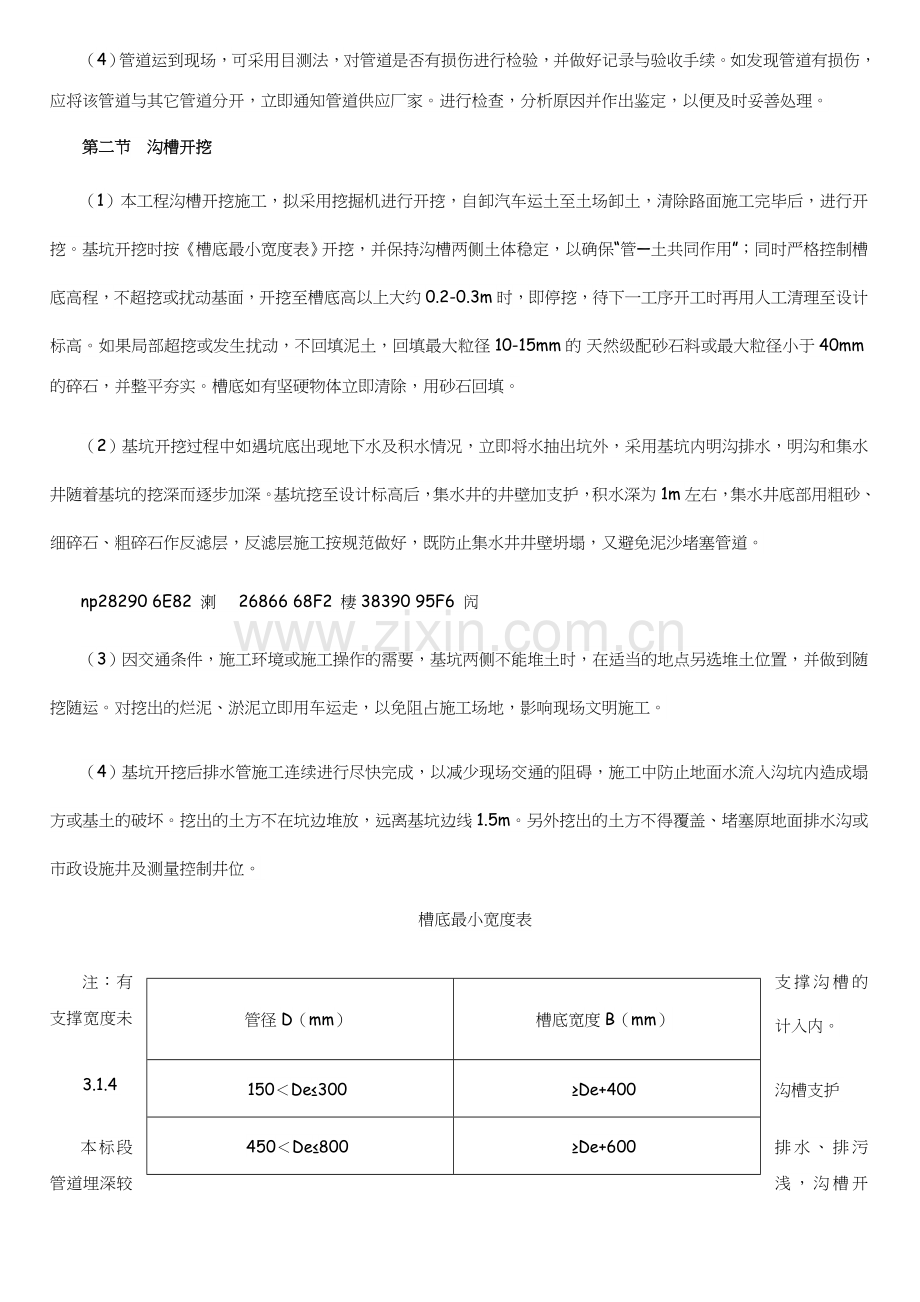

HDPE排水管道专项施工方案第一节施工准备1.排水、排污工程施工流程图排水、排污工程施工工艺流程图准备工作测量放样探管及地下管线标识沟槽开挖及围护支撑整平、复测垫层施工复测管基排水管道检查!23246 5ACE 嫎g30559 775F 睟;27434 6B2A 欪28773 7065 灥安管管座施工接口及检查井施工闭水试验及检查验收回填夯实2.开工前准备及测量放线（1）施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。（2）在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。（3）施测前测量人员先校核施工图纸，按图纸确定排水工程的位置和标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。（4）管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并作出鉴定，以便及时妥善处理。第二节 沟槽开挖（1）本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运土至土场卸土，清除路面施工完毕后，进行开挖。基坑开挖时按槽底最小宽度表开挖，并保持沟槽两侧土体稳定，以确保“管土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2-0.3m时，即停挖，待下一工序开工时再用人工清理至设计标高。如果局部超挖或发生扰动，不回填泥土，回填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实。槽底如有坚硬物体立即清除，用砂石回填。（2）基坑开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工按规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。np28290 6E82 溂26866 68F2 棲38390 95F6 闶（3）因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，在适当的地点另选堆土位置，并做到随挖随运。对挖出的烂泥、淤泥立即用车运走，以免阻占施工场地，影响现场文明施工。（4）基坑开挖后排水管施工连续进行尽快完成，以减少现场交通的阻碍，施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放，远离基坑边线1.5m。另外挖出的土方不得覆盖、堵塞原地面排水沟或市政设施井及测量控制井位。槽底最小宽度表管径D（mm）槽底宽度B（mm）150De300De+400450De800De+600注：有支撑沟槽的支撑宽度未计入内。3.1.4沟槽支护本标段排水、排污管道埋深较浅，沟槽开挖在碎石施工后进行，施工时均采用放坡开挖，坡度为1：1.00，厂区地下水较多的地方，采用挖排水沟加集水井和污水泵排水的施工排水措施。第三节 预制管的安装与敷设（1）管道的进场堆放及运输当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。HDPE大径塑管最高使用温度为45，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。管道存放过程中，应严格做好防水措施，严禁在管道附近有长期明火。38306 95A2 関29991 7527 甧24718 608E 悎:[phone] 妔短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。直径DN1000mm时，不宜叠放运输，小管径管道若采用叠放运输时，应将管道保持稳定，管道之间适当留有缝隙，以防管道发生滑动。上下叠放运输，其高度不应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。（2）管道基础基坑开挖至设计标高，复测无误后，经现场监理工程师验收合格后方可进行基底垫层的施工。管道基础采用垫层基础，其厚度应符合设计要求。一般土质较好地段，槽底只需铺一层粗砂垫层，其厚度为0.1m，对软土地基或槽底位于地下水位以下时，采用200mm厚、颗粒尺寸为5-40mm的碎石或砾石砂铺筑，其上用50mm厚黄砂（中粗）垫层整平，基础宽度与槽底同宽。基础夯实紧密，表面平整。管道基础的接口部位应予留凹槽以便接口操作。接口完成后，随即用相同材料填筑密实。（3）管道安装根据管径大小、沟槽和施工机具装备情况，确定人工或机械将管道放入沟槽。下管时要采用可靠的软带吊具，平稳下沟，不得在沟壁与沟底激烈碰撞，以防管道损坏。同一批次的产品下管时注意按厂家提供的管段编号顺序下管。待用的管材按产品标准逐支进行质量检验，不符合标准不使用，并做好记号，另行处理。管材现场由人工搬运，搬运时轻抬轻放。下管前，凡规定需进行管道变形检测的断面管材，预先量出该断面管道的实际直径并做出记号。下管用人工或起重机吊装进行。人工下管时，由地面人员将管材传递给沟槽内的施工人员，对放坡开挖的沟槽也可用非金属绳系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内；起重机下管吊装时，用非金属绳索扣系住，不串心吊装。HDPE大径塑管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。管道装卸时应采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时与厂方联系，以便妥善处理。管材将插口顺水流方向、承口逆水流方向安装、安装由下游往上游进行。管材接口前，先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。接口时，先将承口内壁清理干净，并在承口及插口橡胶圈上涂润滑剂（首选硅油），然后将承插口端面的中心轴线对齐。接口方法按下述程序进行：De400mm以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入原管的承口至预定位置；De500mm以上管道可由2个0.5吨手板葫芦将管材拉动就位。接口合拢时，管材两端的手板葫芦同步拉动，使橡胶密封圈同步就位，不扭曲、不脱落，再用热熔聚乙烯焊接。为防接口合拢时已排设管道轴线位置移动，采用稳管措施。具体方法可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量视管径大小而异。管道接口后，复核管道的高程和轴线位置使其符合要求。雨季施工时采取防止管材漂浮措施。先回填到管顶以上一倍管以上的高度。管安装完毕尚未回填土时一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，立即返工处理。在管道铺设过程中，若发现管道损坏，应将损坏的管道整根更换，重新铺设。（4）HDPE管材的接口处理方法40538 9E5A 鹚br39814 9B86 鮆40623 9EAF 麯31246 7A0E 税放入沟槽的管道，拆除管子承插口气垫膜，进行清洗。将管道支撑环推入，用无色无毛的棉布蘸95%的酒精擦拭管道承插口，管子连接面必须保持洁净、干燥。熔接时气温不得低于5。否则需采取预热或保温措施。管道在垫板上对正后，将管道插口端做插入深度标记，检查插入深度标记不得少于100mm，然后将插口顶入（或拉入）承口内，插口。承插口应连接紧密，两管段连接处承插口连接间隙最大允许距离为58mm。管道直径大于DN800时，需用支撑环撑紧，支撑环应放置在管子承口内靠近电熔接的地方。管道插接完成后，将夹紧带放置于承口环槽部位，无环槽时，夹紧带放置于距管端40mm处，然后用夹紧工具夹紧至承插口无间隙，搬直预埋电熔丝接头，插入电熔封接机连接器上，用螺栓紧固。通电熔接，通电时要特别注意的是连接电缆线不能受力，以防短路。通电时间根据管径大小相应设定。（通电时间见下表）。通电完成后，取走电熔接设备，让管子连接处自然冷却。自然冷却期间，保留夹紧带和支撑环，不得移动管道。只有表面温度低于60时，才可以拆除夹紧带，进行下面的工作。电熔接通电时间表管径DN（mm）通电时间（S）通电电压（v）30070015400800185009002060090023740 5CBC 岼SId37051 90BB 邻36689 8F51 轑2380090032管道与三通、弯头、异径接头等管件连接时，采用电熔连接（DN1800）。管道与其它材质的管道连接时采用检查井或专用法兰连接。（5）HDPE管道的密封性检验管道密封性检验以相邻两检查井的管道为一分段。管道密封性检验应在管区填土完成后进行。管道密封性试验采用闭气检验方法和检验标准。可参照混凝土排水管道工程闭气检验标准（CECS19:90）（6）HDPE管变形控制和检测管道变形检验应在管道覆土夯实完成后进行，且边施工边检测。A施工变形即短期压扁率的检测数量，一般应遵守下列规定：a.每施工段最初50米不少于三处，在测量点管轴垂直断面测垂直和水平直径。b.相同条件下，每100米不少于三处，取起点、中间点和终点附近。c.在地质条件改变、填土材质、压实工艺变化、管径改变情况发生时，应重复本条A项检测内容。 B允许短期（24小时）压扁率。HDPE大径塑管施工变形实测值其短期压扁率不得大于4%。（操作时要注意测量在电熔接之后。在被测部位做标记，且分别测量并记录回填前后管径实测值。）管道变形过大的处理规定管道施工变形，其短期压扁率超过4%者，均属施工形过大范围，应按下列规定处理：A管道施工变形，其短期（24小时）压扁率局部大于4%时，可挖除管区填土，校正后重新填筑。27843 6CC3 泃22039 5617 嘗34903 8857 街32670 7F9E 羞W(B管道施工变形，其短期（24小时）压扁率90%以上大于4%者，应更换管道。管道变形可采用以下方法检测：A人不能进入管道内的塑料管采用园度板管内拖拉法进行检测。B人能进入管内的塑料管可直接进入管内检测其变形值。埋地塑料管道在外压荷载作用下，管径竖向直径变形率应小于管材的允许直径变形率。管材的允许直径变形率不得大于5%。管材的直径变形率及允许直径变形率按下式计算：=D/D。100%=。/K式中直径变形率；D管道在组合荷载作用下管径的竖向直径变形量（mm）；D。管材的计算直径（管壁截面中心轴线的直径）（mm）；允许直径变形率；。管材的弹性直径变形率（%），由压扁试验决定；K安全系数，一般可取1.5舟山国际粮油产业园区道路配套工程（一期）排37497 9279 鉹39368 99C8 駈Q21423 53AF 厯J28205 6E2D 渭29545 7369 獩水管道专项施工方案秦山伟业建设集团有限公司舟山国际粮油产业园区道路配套工程（一期）项目部二零一六年七月
