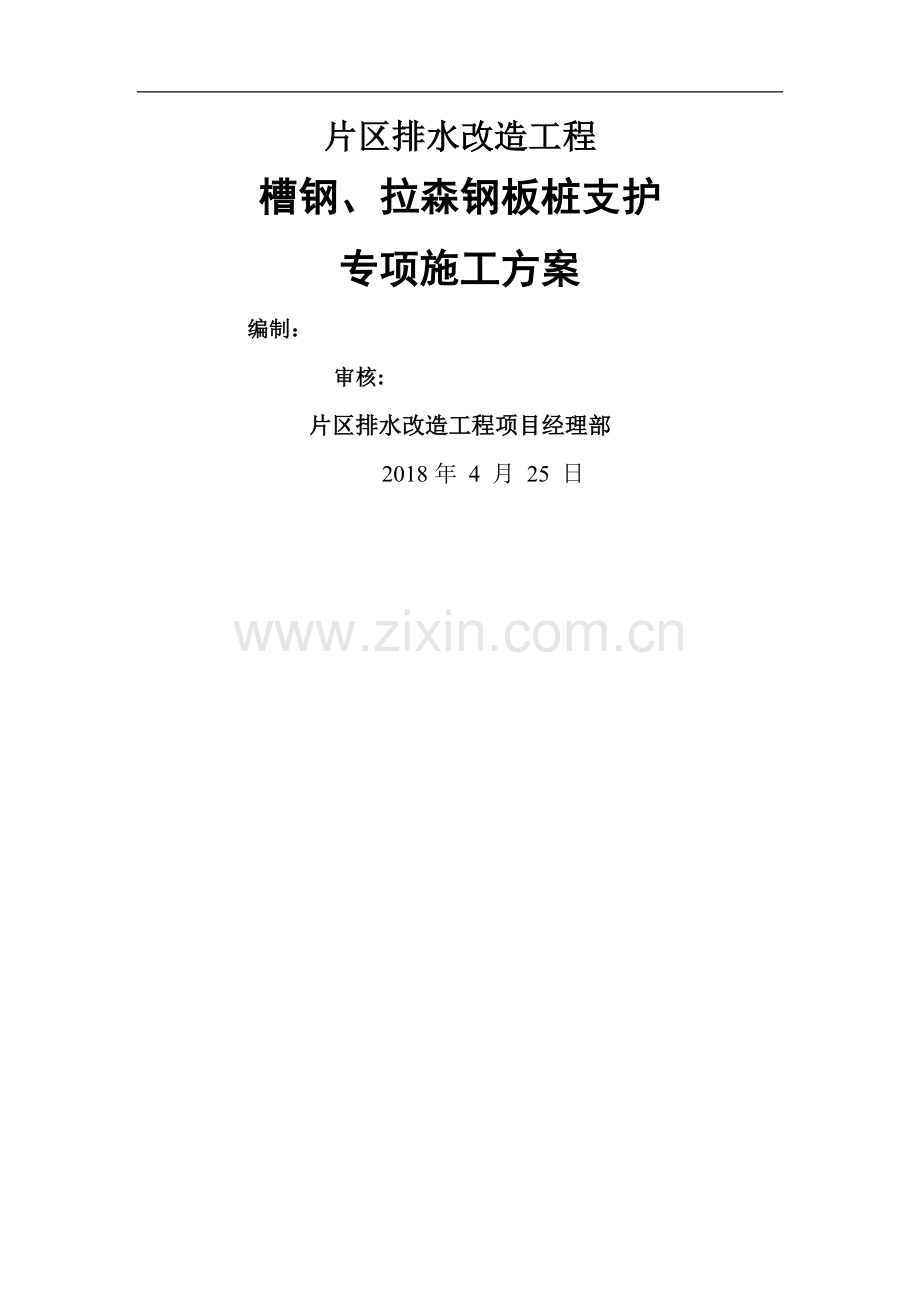

片区排水改造工程槽钢、拉森钢板桩支护专项施工方案编制： 审核:片区排水改造工程项目经理部2018年 4 月 25 日目录一、工程概况2二、管道施工主要工程量2三、施工总体安排2四、施工工艺及方法2五、安全施工措施8六、支护计算9钢板桩计算简图10一、工程概况本项目工程服务范围为XXX片区，地处XXX路重要位置；片区内有较多工业、居住区及商场，需要经过XX村的XX大道、XX二路重要路段的出入。片区内的内涝情况严重，影响周边居民的出行及生活、生产。本次排水改造应充分利用发挥排涝站的能力，将片区排水系统进行改造,对地势低洼区域内雨水进行单独收集,排入XX涌，经排涝泵站提升后排入新市涌.同时加强对排水管道系统的维护管养工作,对淤塞严重的管道进行清淤疏通，本工程的主要内容有：房屋保护采用施工单管旋喷桩,管道施工全线打木板桩、曹钢、拉森钢板桩开挖；级钢筋砼管道、钢筋砼渠箱作为排水管道工程，原道路拆除混凝土路面、基层等市政工程,二、管道施工主要工程量主要工程量: 挖沟槽土方： 7682m3.管沟填石屑： 3801m3。换填砂石：785m3。II级钢筋混凝土管：850m；拉森钢板桩1426。77t；沟槽支护（槽钢）652t。钢筋砼箱涵:640m。管道附构筑物：雨水检查井15座；收水井44座；清淤泥量：487方等。三、施工总体安排总体施工分两段进行,第一段从XX二路开始，至XX大道接入XX涌；第二段由XX涌开始至XX路上步村，接入5号泵站，由于管道所处位置的场地土类型为软弱土、中软土，管道埋深较深，全线打槽钢及拉森钢板桩支护施工，特制定本工程的管道基槽开挖支护施工方案四、施工工艺及方法本工程管道基槽开挖采用II型6米或25C槽钢、型9米拉森钢板桩支护。拉森钢板桩采用履带式液压挖土机KATO1250的液压振锤的锤机施打，施打前先熟悉地下管线、构筑物的情况，准确放出支护桩中心线，控制打入精度.1、钢板桩施工的一般要求 （1）钢板桩的设置位置要符合设计要求,便于管道施工，尤其是在检查井等其他各类井的边缘外留有支模、拆模的余地。 （2)基槽护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角,以便标准钢板桩的利用和支撑设置.各周边尺寸尽量符合板桩模数。 （3）在整个工程的管道施工期间,挖土、吊运、扎钢筋、支模板、浇筑混凝土、回填等施工作业中，严禁碰撞支撑，禁止任意拆除支撑,禁止在支撑上任意切割、电焊,也不应在支撑上搁置重物。2、钢板桩施工的顺序（1）钢板桩位置的定位放线（2)施打钢板桩(3)挖土（4）排污管、检查井等其他混凝土井的施工（5）拔除钢板桩回填中粗砂3、钢板桩的检验、吊装、堆放 （1）钢板桩的检验 对钢板桩，一般有材质检验和外观检验,以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难.外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a)对打入钢板桩有影响的焊接件应予以割除；b)割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。材质检验：对钢板桩母材的化学成分及机械性能进行全面试验.包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容.每一种规格的钢板桩至少进行一个拉伸、弯曲试验。每2050t重的钢板桩应进行两个试件试验。 (2）钢板桩吊运 装卸钢板桩宜采用两点吊.吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。 （3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明;钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、钢板桩施打 拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求： （1）拉森钢板桩采用履带式挖土机（带震动锤机）施打。 （2）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。 （3)打桩前,在钢板桩的锁口内涂油脂,以方便打入拔出。 (4)在插打过程中随时测量监控每块桩的斜度不超过2，当偏斜过大不能用拉齐方法调正时，拔起重打. 施工中应根据具体情况变化施打顺序，采用一种或多种施打顺序，逐步将板桩打至设计标高.钢板桩打设公差标准项目 允许公差板桩轴线偏差 土10Cm桩顶标高 土10Cm板桩垂直度 土2 （5）密扣且保证开挖后入土不小于2米，保证钢板桩顺利合拢;特别是工作井的四个角要使用转角钢板桩，若没有此类钢板桩,则用旧轮胎或烂布塞缝等辅助措施密封。 (6)打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。 （7）内支撑架设 经过计算拉森钢板桩支护可采用12道内支撑。（8）拉森钢板桩的施工图见下:5、挖土土方开挖应分段连续施工，开挖至板桩顶以下1。5米处,进行第1道支撑施工，开挖至板桩顶以下3。5米处,进行第2道支撑施工。围囹制做安装：围囹及支撑根据不同的开挖深度按设计要求设置，根据设计位置在钢板桩内壁上焊围囹托架,然后吊装H型钢围檩并焊接加固。因本工程污水管道开挖区为软弱土、中软土,井点降水效果差，一般采用集水井集水潜水泵排水法,排除基槽渗水,保持基坑内无积水，减小土侧压力对扣板桩影响,便于污水管道施工。基坑周边（约一倍桩长)范围内尽量避免堆载。开挖过程中注意支护体系的变形观察.基坑内作业时，有专职安全员负责。 在基坑开挖过程中需要注意的问题: 由于本工程在地下水位很高，钢板桩的垂直度及搭接十分重要，当钢板桩未贴靠在围囹上部分，需作加垫处理，使钢板桩的压力传到围囹及支撑上，支撑的材料、制作、焊接必须严格按图施工。 其次是挖土和支撑的架设施工过程必须紧密配合，挖土过程要保证安全的前提下，迅速为支撑施工创造工作面，支撑结构必须能较快地产生整体刚度或预紧力，两者配合就能较好地利用软土施工中的时空效应,有效地控制围护体系在受力后的变形.施工中切不可超挖和不及时施加支撑,土方施工要求分层均匀高效，以使支护结构处于正常的受力状态。6、钢板桩的拔除 基槽回填压实后，尽早拔除钢板桩，加快扣板桩周转速度。拔桩后马上用中粗砂将桩孔灌实。 （1)拔桩方法 本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力,依靠附加起吊力的作用将桩拔除. (2)拔桩时应注意事项拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的情况确定拔桩起点,必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反.振打与振拔:拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附,然后边振边拔。为及时回填拔桩后的土孔，当把板桩拔至比基础底板略高时暂停引拔，用振动锤振动几分钟，尽量让土孔填实一部分.对引拔阻力较大的钢板桩，采用间歇振动的方法，每次振动15min，振动锤连续不超过15h.7、钢板桩土孔处理 对拔桩后留下的桩孔，及时采用中粗砂灌入密实.五、安全施工措施1、基坑顶周边设置连续封闭的安全护栏,防止人员坠落。2、靠近基坑边增加多一道卸荷措施.3、开挖前,先进行围檩施工，做好支撑后才能开挖至设计深度.4、为切实保证施工人员安全，树立“安全第一，预防为主”的思想,根据国家建设部颁发的安全检查评分标准制订具体措施。5、建立安全保证体系,除企业已有的机构外，工地设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作，对违章作业者进行批评教育和处罚。6、优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改进施工工艺和操作方法，改善劳动条件，减轻劳动强度，消除危险因素,机械设备应设有安全装置。7、机械操作人员必须持证上岗,各种作业人员应配带相应的安全防护用具及劳保用品,严禁操作人员违章作业，管理人员违章指挥。8、施工中所有机械、电器设备必须达到国家安全防护标准,自制设备、设施应通过安全检验,一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。9、凡进入现场的一切人员，均要戴安全帽，正确使用“三宝。要配合公司安全月检工作，工程项目部要实行周检,项目点要日检，施工中应抽检，及时消除安全隐患。10、严格执行各项安全操作规程,施工前要进行安全交底，每月定期进行安全教育,加强工人的安全意识教育。11、在主要入口处挂醒目的安全防火宣传语牌。12、现场施工用高低压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。严格执行施工现场临时用电安全技术规范的规定，现场采用“三相五线”制供电，执行“一机一闸一漏电保护开关”制度.所有电器设备及金属构架均应按规定设置可靠的接零及接地保护,施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。13、加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。14、在施工过程中，对地面沉降、支护位要定期观察测试，加强对支护的监控.15、所有施工人员均应掌握安全用电基本知识和设备性能，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备.16、配电系统分级配电，本电箱、开关箱外观必须完整、牢固，防雨防尘。17、多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。18、各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。19、使用机械时，操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题应进行停电关机处理,不得擅离职守，隐瞒不报.20、设备基础必须平稳、牢固，基本的锚固、支撑措施必须齐全，不得使用临时支撑,高大机械在多风季节前设缆风绳。六、支护计算1、埋入深度计算：根据现场情况,挖土深度H=3m,采用拉禁钢板桩,土体平均重度=18KN/m3,平均内磨擦角=16如图：主动土压力系数Ka=tg(45/2）=0。56被动土压力系数Kp=tg(45+/2）=1。76设钢板桩上土压力强度等于零的点距离为y1 ，在y1 处被动土压力等于主动土压力。1.6Kp y=Ka （H+y）1.6181。76y1 =180.56（3 + y1 ） y1 =1.4mMA =0P0 （1.4+3)=1/2180.563+1/2180.561。4(1/31.4+3）P0 =18.09KNRa=1/2180。56（3+1。4)18.09=37。15最小入土深度计算：y22 =(937。15）/18(1。76-0。56)y2 =3.93m最小入土深度t=1.2(1.4+3。93）=6。396，取t=9m。2、钢板桩截面选取：最大弯矩处即为剪力为零处，设剪力为零的点离地面距离XRa1/2X2Ka =0X=2。71mMmax = RaX1/2 X2 Ka X/3=67。24KNm采用号拉森钢板桩,W=1600cm3 F=M/W=67240/160010-6 =42.03MPa1/2f=100MPa钢板桩计算简图7
