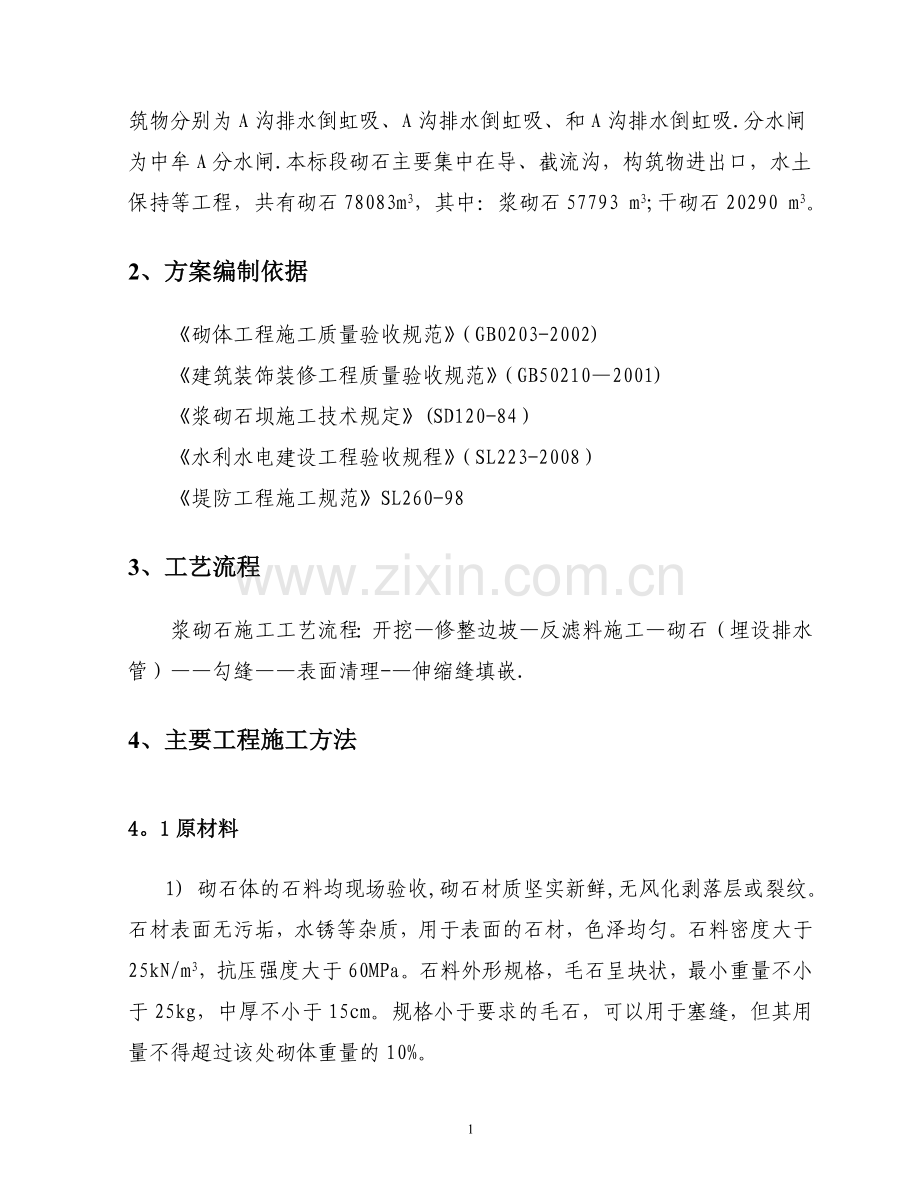

目 录1、工程概况；12、方案编制依据13、工艺流程14、主要工程施工方法24.1原材料24。2 浆砌石砌筑34。3 砌石工程质量通病与预防措施54.4 砌石质量检查64.5水泥砂浆勾缝64。6反滤、排水工程施工65、质量控制与验收75。1 质量控制75.2 验收86、冬雨季施工措施96.1、 雨季施工措施96.2、 冬季施工措施9砌石施工方案1、工程概况；本标段为A段第A施工段,设计桩号为SH（3) 14+500SH(3)12+500,标段长度8.0km，标段内共有各种建筑物A座，其中：左排倒虹吸3座,分水闸1座，另有公路桥5座、生产桥2座（不在本次招标范围之内).四个构筑物分别为A沟排水倒虹吸、A沟排水倒虹吸、和A沟排水倒虹吸.分水闸为中牟A分水闸.本标段砌石主要集中在导、截流沟，构筑物进出口，水土保持等工程，共有砌石78083m3，其中：浆砌石57793 m3;干砌石20290 m3。2、方案编制依据砌体工程施工质量验收规范（GB0203-2002)建筑装饰装修工程质量验收规范（GB502102001)浆砌石坝施工技术规定(SD120-84）水利水电建设工程验收规程（SL223-2008）堤防工程施工规范SL260-983、工艺流程浆砌石施工工艺流程：开挖修整边坡反滤料施工砌石（埋设排水管）勾缝表面清理-伸缩缝填嵌.4、主要工程施工方法4。1原材料1) 砌石体的石料均现场验收,砌石材质坚实新鲜,无风化剥落层或裂纹。石材表面无污垢，水锈等杂质，用于表面的石材，色泽均匀。石料密度大于25kN/m3，抗压强度大于60MPa。石料外形规格，毛石呈块状，最小重量不小于25kg，中厚不小于15cm。规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%。2) 砂:砂料现场验收.质量要求料径为0。155mm，细度模数2.53。0，砌筑毛石砂浆的砂，其最大粒径不大于5mm. 3） 水泥和水:水泥品种和强度等级符合规定，到货的水泥按品种、强度等级、出厂日期分别堆存,受潮结块的水泥，禁止使用。用水标准为适宜饮用的水均可使用，不影响砂浆强度的增长，水的pH 值不熔物、可熔物、氯化物等含量符合规范要求.4） 砂浆1) 砂浆的用量必须满足施工图纸规定的强度和施工和易性要求。2） 拌制砂浆，严格按照试验确定的配料单进行配料，配料的称量允许误差符合下列规定:水泥为2，砂为3%，外加剂为1。砂用磅秤称够重后，倒入拌和机料斗中，用铁锹整平，用红漆画上标记，当含水量变化较大时，及时进行砂用量的标定.含水量变化不大时，间隔15天进行一次砂用量的标定.3） 拌合时间：机械拌合不少于23min.4) 胶凝材料随拌随用.在运输或储存中发生离析或泌水时，砌筑前重新拌合，已初凝的砂浆不得使用。5)当冬期日平均气温低于35时，不宜进行砌筑,当气温不低于0而进行砌筑时，水泥砂浆强度等级适当提高，并保持熟料的砌筑温度不低于5，为防冻害，采取保温措施。4.2 浆砌石砌筑（1） 一般要求浆砌石砌筑符合下列要求：1）砌筑前，在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润;2）采用坐浆法分层砌筑，铺浆厚宜3cm5cm,随铺浆随砌石，砌缝需用砂浆填充饱满，不得无浆直按贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝；3）上下层砌石错缝砌筑；砌体外露面应平整美观。4）砌筑因故停顿，砂浆已超过初凝时间，待砂浆强度达到2.5MPa后才可继续施工;在继续砌筑前，应将原砌体表面的浮渣清除；砌筑时避免振动下层砌体；5）勾缝前进行清缝，用水冲净并保持缝糟内湿润，砂浆分次向缝内填塞密实；勾缝砂浆标号高于砌体砂浆；按实有砌缝勾平缝，严禁勾假缝、凸缝；砌筑完毕后保持砌体表面湿润做好养护；6）砂浆配合比、工作性能等，按设计标号通过试验确定，施工中在砌筑现场随机制取试件7) 砌石体采用铺浆法砌筑，水泥砂浆沉入度为46cm,当气温较高时,适当增大沉入度。8） 在铺砌灰浆前,石料洒水湿润,使其表面充分吸收，但不得残留积水。砌筑时不得采用外面侧立石块，中间填芯的砌筑方法。砂浆饱满，石块间较大的空隙或者竖缝宽度在5cm以上时，可填塞片石.填塞片石时,先填塞砂浆，后用碎石或片石嵌实，不得先摆碎石后填砂浆或干填碎石块的施工方法，石块间不相互接触。9) 当最低气温在05时，砌筑作业注意表面覆盖保护，当最低气温在0或最高气温超过28时，停止砌筑。无防雨棚的仓面,遇大雨立即停止施工，妥善保护表面，雨后先排除积水,并及时处理受雨冲刷部位。10）石料的运输，采用自卸汽车将石料运至施工现场,然后在修整好的坡面上铺铁皮,在铁皮上放石料滑至沟底,以免石料碰撞坡面。(2) 操作要求1) 铺浆(座浆）: 采用水泥砂浆作为胶结材料,铺浆厚度为设计厚度的1.5 倍，使石料安装后有一定的下沉余地,有利于灰缝座实。逐块座浆，逐块安砌，在操作时认真调整，务使座浆密实,以免形成空洞。对于毛石砌体，座浆厚度约为8cm 左右,以盖住凹凸不平的层面为度.2) 摆放石料：在已座浆的砌筑面上，摆放洗净湿润（或饱和面干)的石料，并用铁锤击石面，使座浆开始溢出为度。石料之间的砌缝宽度应严格控制，采用水泥砂浆砌筑，一般为24cm。3) 竖缝灌浆：石料摆放就位后，及时进行竖缝灌浆,并振（插）捣密实。振实后缝面略有下沉,可待上层平缝铺浆时一并填满。4) 振捣:水泥砂浆砌缝宽度较小，采用人工捣插方法，常用的捣插工具有钢筋捣插捧，或竹片捣插捧，或特制捣插钢板。（3)砌筑质量达到以下要求：1）平整：同一层面大致砌平，相邻砌石高差小于1.5m.2）稳定：石块安置必须自身稳定，大面朝下，适当摇动或敲击，使其平稳。3）密实：严禁石块直接接触，座浆及竖缝砂浆填塞应饱满密实，铺浆均匀,竖缝填塞砂浆后插捣至表面泛浆为止。4）错缝：同一砌筑层内，相邻石块应错缝砌筑,不得存在顺流向通缝,上下相邻砌筑的石块，进行错缝搭接,避免竖向通缝,必要时，间隔一定距离.(4）养护砌体外露面，在砌筑后1218h 之间及时养护，经常保持外露面的湿润，水泥砂浆砌体的养护时间超过14d。冬期水泥的水化反应较慢，初凝时间延长，砌体一般不洒水养护，而采取覆盖麻袋、草袋、草帘、塑料膜等保温防陈措施。要保持覆盖物的湿润，且沟底不存在积水。高温时，要经常观察覆盖物，及时洒水,使覆盖物保持湿.4.3 砌石工程质量通病与预防措施（1） 浆砌石不密实1) 现象：已砌筑部位有狗洞或缝隙，拆开检查可见砂浆不饱满。2) 原因:a、砂浆填筑不饱满；b、灰缝宽度不够;c、没有分层卧砌.3) 预防措施：（a）采用铺浆法施工，两块石头之间填浆饱满;(b）分层卧砌，内外搭接；(c)每片砌筑作业区安排专职质检员旁站检查，包质量包进度，负责到底。做好现场记录，出现问题，追究质检员的责任.4。4 砌石质量检查1) 砌石的砌体强度必须符合施工图纸的要求.2) 砌缝密实，无架空，漏浆现象。3） 砌体表面砌缝宽度满足规定要求。4.5水泥砂浆勾缝1） 勾缝砂浆采用细砂和较小的水灰比，灰砂比控制在1：11：2 之间。2)砂浆采用P42.5 以上普通硅酸盐水泥。3) 清缝在砌筑24h 后进行，勾缝前将槽缝冲洗干净，不残留灰渣和积水，并保持缝面湿润。4） 勾缝砂浆单独拌制，严禁与砌体砂浆混用。5） 当勾缝完成和砂浆终凝后，砌体表面刷洗干净，至少用浸湿物覆盖保持21d，在养护期间，经常洒水，使砌体保持湿润，避免碰撞和振动。4.6反滤、排水工程施工1）铺反滤层前，将基面用挖除法整平，对个别低洼部分，采用与基面相同土料或反滤层第一层滤料填平。2）反滤层铺筑符合下列要求:（1）铺筑前做好场地排水、设好样桩、备足反滤料；（2）不同粒径组的反滤料层厚必须符合设计要求；（3)应由底部向上按设计结构层要求逐层铺设，并保证层次清楚，互不混杂，不得从高处顺坡倾倒。3)分段铺筑时，应使接缝层次清楚，不得发生层间错位、缺断、混杂等现象。4）已铺筑反滤层的工段，及时铺筑上层砌石，严禁踩踏。5）下雪天停止铺筑，雪后复工时，严防冻土、冰块和积雪混入料内。5、质量控制与验收5.1 质量控制1）检查浆砌石体的施工操作和质量，是否符合有关规范的规定;2)检查变形缝施工和止水结构制作，是否符合设计要求；3）砌石外观质量合格标准，按下表规定检测。检查项目允许偏差（mm）或规定要求检查频率检查方法轴线偏差40每20延米测不少于2点用经纬仪测墙顶高程干砌石墙（堤）0+50每20延米测不少于2点用水准仪测浆砌石墙(堤）0+40混凝土墙(堤）0+30墙面垂直 度干砌石墙(堤）0。5%每20延米测不少于2点用吊垂线和皮尺量浆砌石墙（堤）0。5混凝土墙（堤）0。5墙顶厚度各类砌筑墙（堤)-10+20每20延米测不少于2处用钢卷尺量表面平整度干砌石墙（堤）50每20延米测不少于2处用2m靠尺和钢卷尺量浆砌石墙（堤）25混凝土墙（堤）105.2 验收1)分部工程完成后及时进行验收。隐蔽工程验收可分段进行,完工一段验收一段，未经验收,不进行下一道工序施工.2)分部工程验收的图纸、资料和成果按竣工验收的标准制备。3）工程完工后,提交经工地技术负责人签署的下列文件和资料:（1）竣工图纸；（2）施工中有关设计变更的说明和记录；（3)施工单位的试验、测量原始资料和成果及主要筑堤材料的质量保证书；（4）质量事故记录、分析资料及处理结果；（5）单元工程质量评定表；隐蔽工程检查记录、照片或摄像资料;（6）工程质量自检报告；（7）施工总结报告和清单；（8)施工大事记。4）竣工验收合格后，将所有资料整理成册，移交工程管理单位，并抄报有关部门备查。6、冬雨季施工措施6.1、 雨季施工措施雨天施工时，做好天气预报，在小雨时施工，注意随时调整砂浆配合比，当降雨量大于10mm/h时,停止施工，并做好砌石表面防护。无防雨棚的仓面，遇大雨立即停止施工，妥善保护表面，雨后先排除积水，并及时处理受雨冲刷部位。6。2、 冬季施工措施冬天施工时，当当最低气温在05时，砌筑作业注意表面覆盖保护，当最低气温在0或最高气温超过30时，停止砌筑。9
