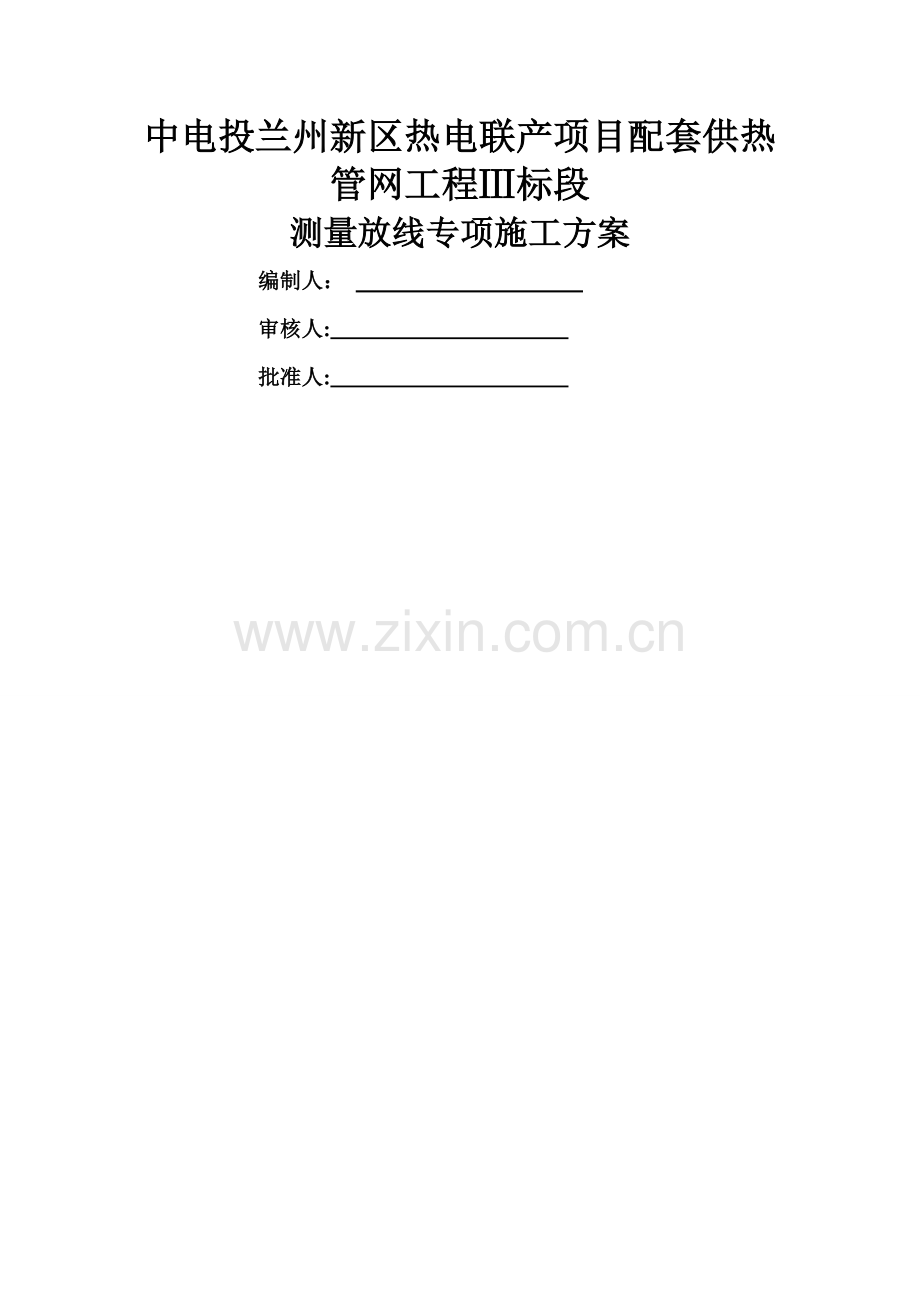

中电投兰州新区热电联产项目配套供热管网工程Ⅲ标段
测量放线专项施工方案
编制人：
审核人:
批准人:

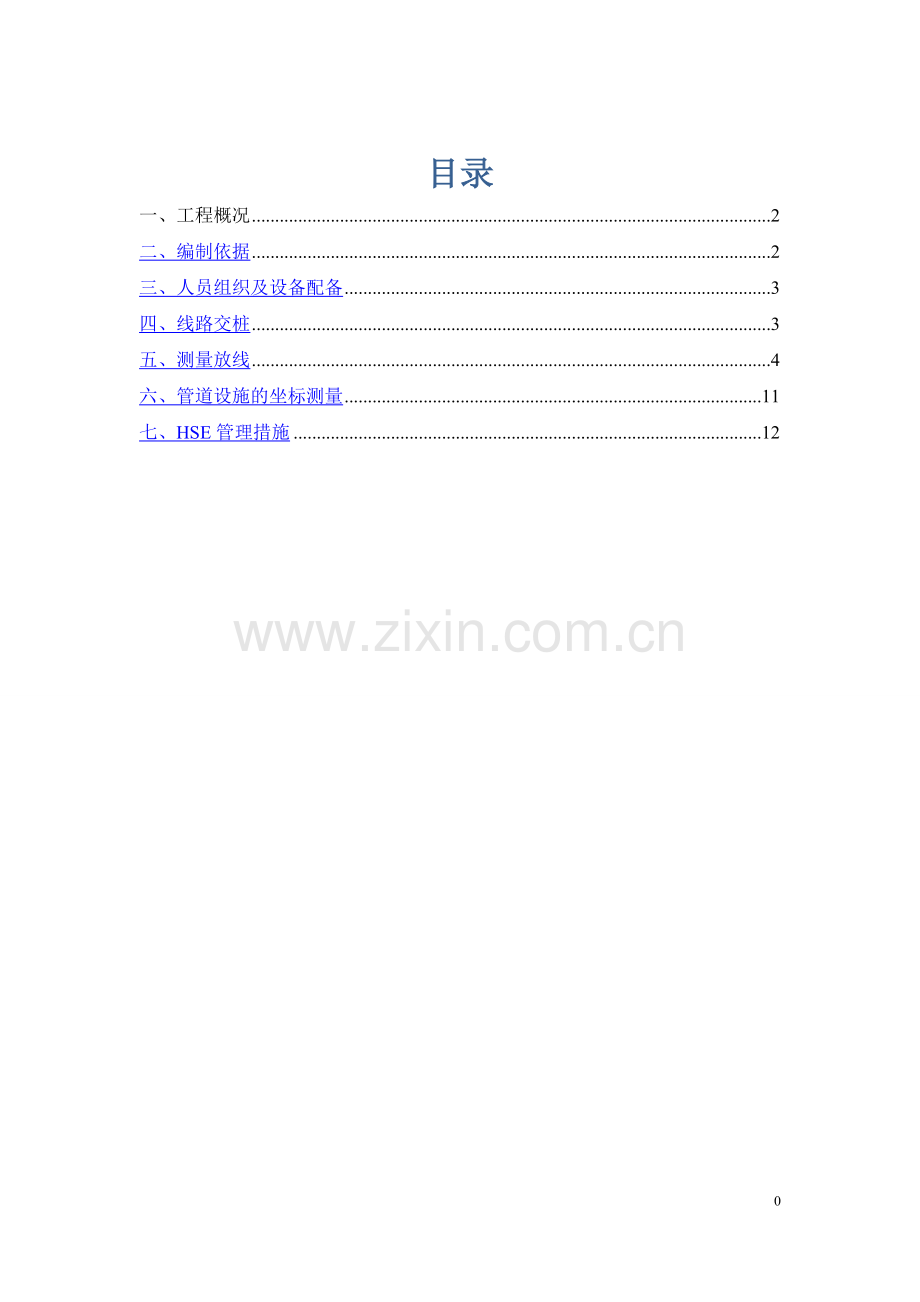

目录
一、工程概况 2
二、编制依据 2
三、人员组织及设备配备 3
四、线路交桩 3
五、测量放线 4
六、管道设施的坐标测量 11
七、HSE管理措施 12
0

一、工程概况
工程名称： 中电投兰州新区热电联产项目配套供热管网工程第Ⅲ标段.
项目业主单位：甘肃黄河水电有限责任公司兰州新区热电分公司。
监理单位： 新疆昆仑工程监理有限责任公司。
建设地点： 甘肃省兰州新区.
工程简介：该项目位于甘肃省兰州新区，纬三十四路、经十五路（中快速路），管网长约2×12393m供热管网敷设（管径D219~D1220）土建施工及管网安装，敷设主管路至接入热力站的支管（敷设至检查井后出绿化带1m）土建施工及管网安装。
(1）管道施工：沟槽开挖，地基处理，管道、管件及设备安装（非预制保温件包括现场防腐保温),细砂、素土夯填,恢复道路至原状（若道路已施工完毕，应恢复道路至沥青混凝土路面）等。
(2)检查井施工：土方开挖，地基处理，混凝土（沥青混凝土)垫层，钢筋混凝土井壁浇筑、防腐,井盖预制等.
（3)固定墩施工：土方开挖,地基处理，钢筋混凝土固定墩浇筑等.
主要工程量：
1、高密度聚乙烯聚氨酯预制直埋保温管铺设D1220*14 19630m
2、高密度聚乙烯聚氨酯预制直埋保温管铺设D529*10 2074m
3、高密度聚乙烯聚氨酯预制直埋保温管铺设D426*8 1676m
4、挖沟槽土方 235509 m3
5、填方 84955。3 m3
6、混凝土检查井 16个
二、编制依据
由中国市政工程西北设计研究院有限公司设计的：
《经十五路中段供热管网施工图》
《纬三十四路供热管网施工图》
土建工程施工涉及的有效国家管道工程施工质量验收规范和规程:
《工程测量规范》（GB50026—93)
《管道施工测量手册》
三、人员组织及设备配备
1、人员组织
1名专业测绘工程师，3名持证上岗测量工负责现场测量工作。
2、设备配备
本工程拟采用配备PTS-210R型全站仪901834，检测轴线和垂直度;用2台水准仪（DS32）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行.自进场开始，配合工程进度进行轴线的投测和标高的控制
四、线路交桩
1) 线路交桩由业主或监理组织，设计单位和施工单位共同参加，在现场进行交、接桩工作。
2) 接桩人员由施工单位项目部技术部门会同施工现场技术人员组成.
3) 接桩前要组织接桩人员充分熟悉需接桩区段的图纸及相关资料。
4) 充分准备野外接桩工作所必须的车辆、该段的所有图纸、生活用品,以及现场做标志用的材料（如：木桩、自喷漆等）、所需工具包括手持对讲机、50米钢尺尺、锤子等。
5) 接桩人员接收设计单位设置的线路控制桩、转角桩和沿线路设立的临时性、永久性的水准点.
6) 对丢失的控制桩和水准点由设计单位恢复后，予以交接,交桩后发生的丢失,由施工单位在施工前依据接桩原始记录用测量的方法予以恢复.
7) 接桩人员应做好线路接桩的原始记录，量出桩点与附近明显地物的距离,绘出草图，注明尺寸,做好“点标记"，并用全站仪记录该点点位，达到指导放线和施工的目的。用数码相机将点位及附近的标志物以图片的形式记录下来。桩点较隐蔽的，还应做明显的标记.
8) 施工人员应对线路的定测资料，线路平面,断面图进行详细审核，并与现场进行一一校对,防止失误.
9) 每段管线交桩完毕,应填写交接桩记录，由业主现场代表或监理工程师,设计代表，施工人员共同会签.
五、测量放线
10

1) 测量放线应由参加接桩的测量技术人员主持；测量仪器必须经法定计量部门校验合格且在有效期内使用。根据工程设计要求和对事先收集的各种有关资料的分析,再结合详尽的现场踏勘统计资料,制定出一个合理、可行的测量技术方案.
2) 测量放线之前应做好如下准备工作:
a. 放线区段完整的施工走向图;
b. 交接桩记录以及接桩的原始记录；
c. 符合要求的完好的测量仪器、木桩、标笔、白灰及定桩工具。
3) 测量放线的基准点是设计控制桩和水准点。依据线路平面、断面图、设计控制桩、水准标桩进行测量放线。
4) 放线宜采用全站仪测量。对于丢失的控制桩，应根据交接桩记录或中线成果表等资料进行补桩。依据设计管线平面图、测量成果表，复查设计桩的位置和高程。
由于部分线路控制桩或转角桩的距离较远，需要布设二级附合导线,便于测量管道设施的坐标.二级附合导线的布设可以和线路测量同时进行.
Ⅰ、二级附合导线的导线点选点要求:①导线点应选在管线附近，施工作业带之外。在地势较高、视野开阔的地点，便于施测管线周围设施；②相邻两导线点见要互相通视，便于测量水平角；③导线边长要选得大致相等，相邻边长不应悬殊过大，边长在1Km左右为宜；④导线点位须能安置仪器；⑤点周围若有转角点或固定点,应选在转角点或固定点上,联测.
导线点选定后，要用标志固定下来，将木桩打入土中与地面齐平或稍高，并在桩顶中心钉入小钉，以表示点的精确位置。对于所有导线点、转角点、固定点都应设置栓桩,栓桩应以点为圆心,以20m为半径引出任意两点组成一个三角形，点位丢失后可根据栓桩恢复，栓桩设在施工作业带外侧，避免在施工中毁坏。点位与栓桩间距离用钢尺测量，精确至毫米，作好记录，并画好点位的点之记图。
Ⅱ、二级附合导线的布设
如图所示，A、B、C为线路的转角点，D为固定点，A1、B1、B2为设置的导线点。A、B、C、D作为导线点,为已知的高级点。AB、CD的方向为已知方向。
Ⅲ、附合导线的测量
1）附合导线的测量也可以采用全站仪来进行。全站仪的测量精度需达到：测角精度为1″，测距精度为2mm+1ppm。
二级附合导线测量的具体要求
导线长度（Km）
平均边长（Km）
测角中误差（″）
测距中误差（mm）
测距相对中误差
测回数
方位角闭合差(″）
相对闭合差
4
0。8
±10
±15
1/20000
1
±20
1/10000
高程控制采用光电测距三角高程测量，与导线测量合并进行。高程应往返观测，往返高差较差在限差内取平均值.仪器高、棱镜高应精确至1mm，并测量两次取平均值,但较差应小于4mm.
测回数(中丝法）
指标差较差（″）
垂直角较差（″）
对向观测高差较差（mm)
附合闭合差（mm）
2
≤10
≤10
60
30
如附合导线图所示，测量导线点与高级点的连接角,以及各导线点的前进方向的左角、各导线点之间的距离及高差.
Ⅳ、附合导线的计算
①角度闭合差的计算与调整
按下式计算：
闭合差=(αAB－αCD）＋－n×180°
式中:αAB－αCD为起始边方位角与终了边方位角的差值
为导线点观测角的总和
n为导线点数
若闭合差在容许范围之内,即可将闭合差按相反的符号平均分配与每个观测角,得到各观测角度值。
②坐标闭合差的计算和调整
根据所测得的角度和边长，可以得到各个导线边的方位角,进而可以从高级点A开始计算出各个导线点的坐标，一直计算到C点.所得出的坐标X、Y，会与C点的原坐标X、Y有一个差值，计为fx、fY .
令 a=（fx）2+（fY)2
导线全长闭合差=
导线相对闭合差=全长闭合差/()=1/N
1/N≤1/10000 为合格 为导线边长总和
各个坐标的改正数为:横坐标为VX，纵坐标为VY
VX=－（fx/）＊D
VY=－(fY/)＊D D为导线边长
计算得出的坐标值加上该点的坐标改正数即得到该点的最终坐标。
③高程闭合差的计算和调整
按下式计算:
高程闭合差=（HA－HC）+
HA、HC为点A、C的高程,为测得的各导线点间的高差
若闭合差在容许范围之内，即可将闭合差分配给各个导线点的高程上。高程改正数Vh为:
Vh=－（闭合差）/*D
5) 根据测量合格的控制桩测定管线中心线，在线路轴线上还应根据设计图纸要求设置纵向变坡桩、百米桩、曲线加密桩、变壁厚桩、标志桩等辅助控制桩,除按特殊要求标注外，并在桩上注明桩号、里程、高程、转角角度、地面高程和挖深等。
a。 纵向变坡桩： 设置纵向边坡桩应注明变坡点位置、角度、曲率半径,切线长及外矢距等数据，
b。 轴线百米桩：线路直线段每100 米设置一个百米桩.
c。 变径桩：根据图纸要求的变径分界点处，设置变径桩，应标明管径，两侧壁厚等数据。
d。 穿越标志桩：根据设计图纸，应在波纹管、管涵、石油管道、地下障碍物穿越段的起止点以及线路站场、阀室的两端和防腐层等级分界处设置明显的标志桩，地下障碍物的标志桩应注明名称。
e。 曲线加密桩:地势起伏较大的地段,要适当加密标志桩以便于进行弹性敷设施工，弯管、弯头处，采用偏角法测量放线,应在曲线的起点、中点、终点上设桩,并在曲线段中设置曲线加密桩，间隔不应大于10米。
f。 边界百米桩:在临时占地的两侧边界线上每100米设置一个边界百米桩。施工作业带的宽度应该根据业主的要求及现场的具体情况确定.
6) 对于设计资料及平、断面图已标明的地下构筑物和施工测量中新发现的地下构筑物等测量人员应利用雷达地下探测仪进行勘测、核对准确位置，并在线路与地下构筑物交叉范围两端各3米设置标志桩及警告牌,在桩上注明构筑物类型，埋深及交叉尺寸等数据，并画草图记录。
7) 放线
a． 根据轴线百米桩和临时占地边界百米桩拉百米绳，撒白灰线，将施工作业带边界线在作业带清理前放出，管线轴线的位置应该在管沟开挖前放出。施工作业带边界线应以业主规定的作业带占地宽度划定.对于河流、公路穿越地段、地下水丰富和管沟挖深超过5m的地段,根据实际需要确定作业带宽度并上报业主审批。灰线布放采用三点定一线的方法用百米绳拉线后布放。在划线完毕，清扫施工作业带之前，将所有管道中心桩平行移动至堆土一侧的占地边界以内，距边界0。3m,移桩的位置垂直于管道中线且至中线的距离相等。
b． 针对工程的特点，某些地段地方关系较难处理,此时测量放线时应注意不能与征地协调距离拉开太远，最好能做到边测量、边放线、边征地.
8) 测量放线的过程中应做好各项测量记录，包括控制桩测量（复测）记录、实测中线成果表等.
六、管道设施的坐标测量
在所布设的二级导线点或转角点、固定点上架设全站仪测量，后视方向也要选在二级导线点或转角点、固定点。
施测时要使棱镜杆的对中杆保持竖直，水准气泡居中。每个测回结束时应进行归零检查，归零差必须小于1。5′.
管线需要测量坐标的设施包括：焊口、阀门、弯头、穿跨越关键点、地质特征变化位置、站场及阀室、管线标志桩及阴极保护标志桩等。
①焊口的坐标测量应在管道完全下沟稳定后施测，必须保证管道不悬空，不会因回填等施工使管线产生前后左右的位移。焊口的测量应将棱镜杆放在焊口圆弧的最高点。
②弯头的测量：要对弯头两侧的焊口进行测量，并测量弯头顶点的坐标。阀门要测量两侧焊口的坐标。
③站场的测量：要测出建筑的四个房角中至少三个房角的坐标，要测出管道通向站场的分支两端的坐标，要测出站场建筑物、室内装置及室外露天装置的位置。
④测量地质特征发生变化的地面位置的坐标.
⑤管线标志桩的测量:逐个测量阴极保护桩,测量桩的根部。每公里测量一个标志桩。转角处需测量。
七、HSE管理措施
1) 测量放线人员必须配有对讲机，每人带足饮用水和食品。
2) 测量人员必须了解当地的环境,其中包括自然、地理、文物、古迹、地方病等情况，以及当地的环保要求、风俗习惯.
3) 在测量作业过程中禁止在高压线下久留；在高压线下,不准使用金属质标尺;放线用拉杆必须采用绝缘材料。
4) 对情况不明的地段应先进行勘察,不得盲目进入.
5) 雷雨天气时，严禁在突起的地貌、构建物、高压线或孤树下停留、避雨。
6) 测量作业钉桩前，应检查锤头的牢固性，不得正对他人抡锤，以免发生危险。
7) 测量放线人员在工作中，受到野生动植物伤害，应就地及时处理。
8) 施工作业时携带废弃物回收桶（袋），分类回收处理.
9) 严禁捕杀、采摘、食用和买卖野生动植物;发现文物应加以保护，并立即报告当地主管部门。
