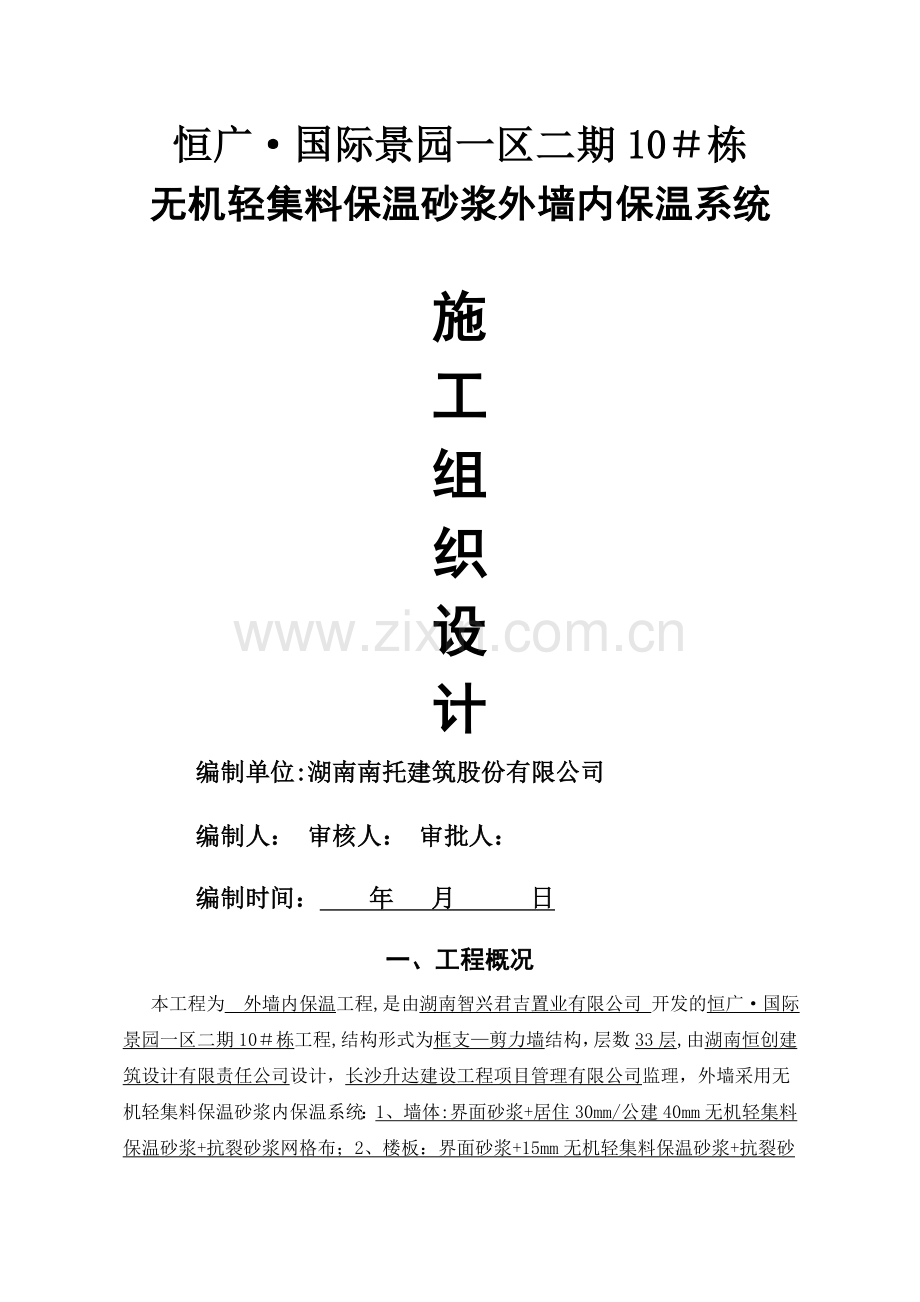

1、恒广国际景园一区二期10栋无机轻集料保温砂浆外墙内保温系统施工 组织设计编制单位:湖南南托建筑股份有限公司编制人: 审核人: 审批人:编制时间: 年 月 日一、工程概况本工程为 外墙内保温 工程,是由湖南智兴君吉置业有限公司 开发的恒广国际景园一区二期10栋工程,结构形式为框支剪力墙结构,层数33层,由湖南恒创建筑设计有限责任公司设计,长沙升达建设工程项目管理有限公司监理,外墙采用无机轻集料保温砂浆内保温系统:1、墙体:界面砂浆+居住30mm/公建40mm无机轻集料保温砂浆+抗裂砂浆网格布;2、楼板:界面砂浆+15mm无机轻集料保温砂浆+抗裂砂浆网格布.二、施工管理目标和组织机构(一)施工管理

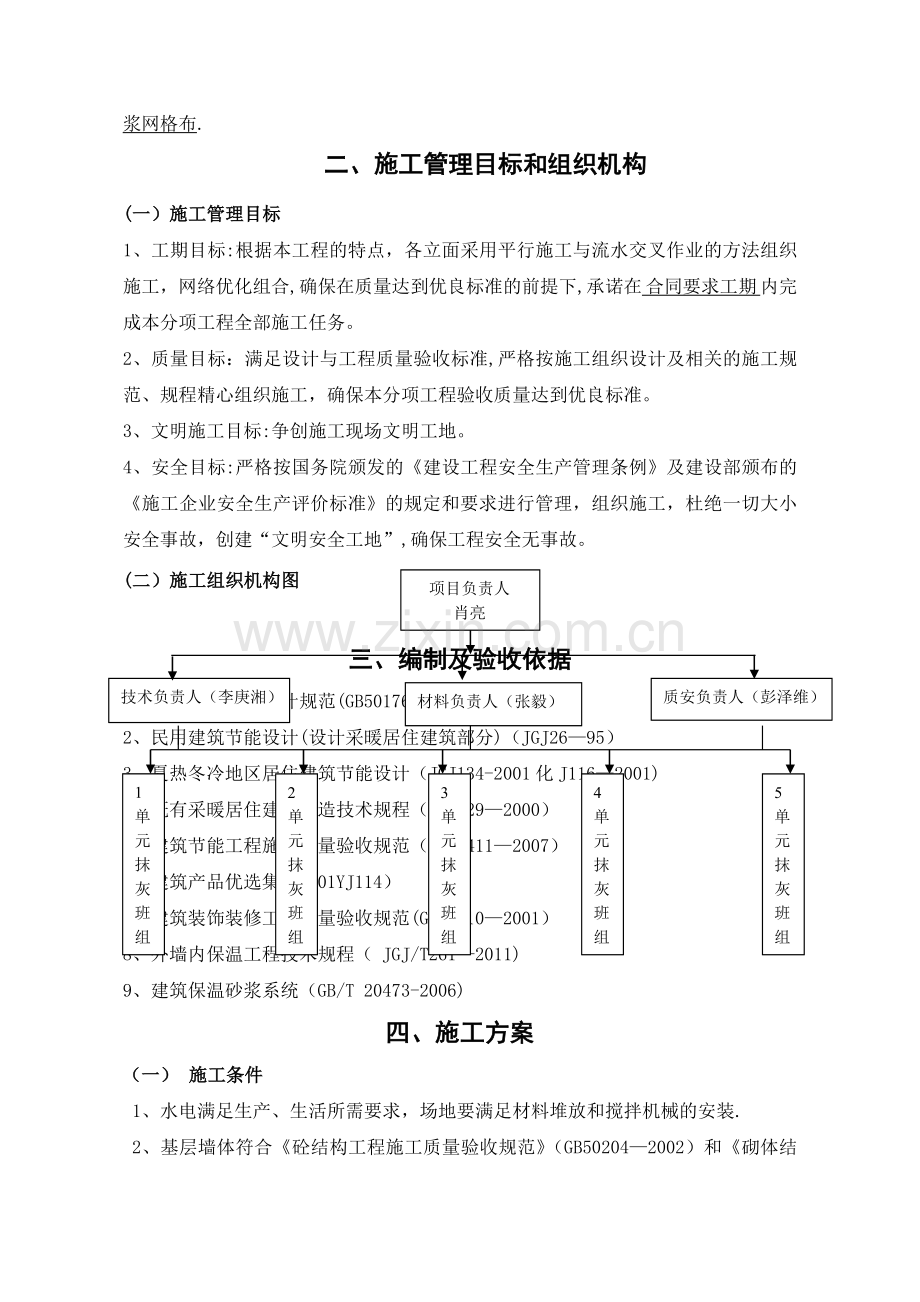

2、目标1、工期目标:根据本工程的特点,各立面采用平行施工与流水交叉作业的方法组织施工,网络优化组合,确保在质量达到优良标准的前提下,承诺在 合同要求工期 内完成本分项工程全部施工任务。2、质量目标:满足设计与工程质量验收标准,严格按施工组织设计及相关的施工规范、规程精心组织施工,确保本分项工程验收质量达到优良标准。3、文明施工目标:争创施工现场文明工地。4、安全目标:严格按国务院颁发的建设工程安全生产管理条例及建设部颁布的施工企业安全生产评价标准的规定和要求进行管理,组织施工,杜绝一切大小安全事故,创建“文明安全工地”,确保工程安全无事故。项目负责人肖亮(二)施工组织机构图质安负责人(彭泽维)材
3、料负责人(张毅) 技术负责人(李庚湘)5单元抹灰班组 4单元抹灰班组 3单元抹灰班组 2单元抹灰班组 1单元抹灰班组 三、编制及验收依据1、民用建筑热工设计规范(GB50176-93)2、民用建筑节能设计(设计采暖居住建筑部分)(JGJ2695)3、夏热冬冷地区居住建筑节能设计(JGJ134-2001化J1162001)4、既有采暖居住建筑改造技术规程(JGJ1292000)5、建筑节能工程施工质量验收规范(GB504112007)6、建筑产品优选集(2001YJ114)7、建筑装饰装修工程质量验收规范(GB502102001)8、外墙内保温工程技术规程( JGJ/T2612011)9、建筑保
4、温砂浆系统(GB/T 20473-2006)四、施工方案(一) 施工条件1、水电满足生产、生活所需要求,场地要满足材料堆放和搅拌机械的安装.2、基层墙体符合砼结构工程施工质量验收规范(GB502042002)和砌体结构工程施工质量验收规范(GB50203-2011)的要求。 3、提供完整的内墙工作面,要求按整立面或整个单元提供,该粉刷的地方在保温施工前粉刷好。4、各种进户管线、接线盒、空调预埋管件等按设计安装完毕,且所有套管长度应考虑保温层厚度。(二) 施工准备1、施工机具准备垂直运输机械、水平推车、砂搅拌机、铝合金靠尺、扫帚、探针、手锤、手提式搅拌器等。2、施工材料准备界面砂浆、无机轻集料保
5、温砂浆、抗裂砂浆、网格布。3、生产工人准备根据合同工期,合理安排保温施工人员,以及各批施工人员进场时间和数量。4、技术准备会同甲方、监理公司商议外墙内保温施工的具体位置及各节点的处理方案;对技术人员及操作工人进行岗前培训和技术交底,认真学习外墙内保温施工规范和施工方法。(三)、施工范围(部位)根据设计及国家规范要求,本工程所有外围护结构墙体都必须进行外墙保温节能措施,其次所有外围护结构墙体与内墙交接处向内墙方向延伸600mm宽做热桥处理,具体见红线施工范围图。(四)施工工艺流程图1.2 施工流程图:墙体基层处理施工准备涂刷界面砂浆配制界面砂浆打灰饼抹无机轻集料保温浆料配无机轻集料保温浆料抹抗裂
6、砂浆,铺贴网格布配抗裂砂浆内保温分项工程验收(五)现场施工组织施工阶段的划分划分原则;以设计图纸为依据,外墙内保温施工规范、规程为标准,科学组织资源,有效地利用时间和空间,组织有序均衡的施工。根据保温工程的施工特点和工艺流程,将该保温工程在施工层次上划分为三个施工阶段.A界面层施工阶段 B保温层施工阶段C抗裂层施工阶段 D饰面层(由土建/业主完成)协调组织A在施工前,将存在的问题及时处理,开工前编制详细的施工技术交底,使施工人员及施工班组深入了解,形成统一认识,进行有计划、有制度、有措施地组织施工.B加强与土建方的协调、争取土建方的密切配合,保证施工计划的顺利实施,达到工期目标的目的。C加强现
7、场生产组织、施工质量、施工进度的控制与检查,发现与计划偏差及时处理,使之符合。(六)施工方法1、基层墙体处理与界面层施工、彻底清除基层墙体浮尘、油污、脱模剂、空鼓等影响墙面施工的物质。、接线盒、空调预留洞、管槽等应于保温层施工前安装完毕,其外口以与保温层外边平齐为宜。、砼柱、砼墙与砖墙结合部位应用钢丝网加固处理,两边搭接不得少于150mm。、界面层施工:用界面剂,加适量水、水泥调匀,然后用滚筒粘浆将墙面拉毛。2、无机轻集料保温砂浆层施工(住宅厚度30mm,商铺厚度40mm,楼板厚度15mm,)、冲筋:吊垂直厚度控制线,拉水平通线,然后按厚度控制线用水泥砂浆或聚苯板条做灰饼,以此作保温层施工标高
8、控制。、配料:将无机轻集料保温砂浆:水=1:1。2在搅拌机内搅拌6分钟左右,均匀后即可施工,且应在2小时内用完.、保温砂浆粉刷:保温层应自上而下进行施工,且一次施工厚度不宜超过20mm.墙体保温均需二次施工成型,第一遍施工注意压实,第二遍施工至灰饼点标高,注意找平;楼板保温一次施工成型即可.保温层施工完毕后,其固化干燥时间一般为5天左右,方可进行下一道工序施工。、空调管洞处理:空调套管PVC管应与接线盒同时安装,且PVC管内口与灰饼点平齐。、架管洞处理a先清洞湿水,再用细石砼浇筑密实,然后用水泥砂浆找平(土建完成)。b用高强快干保温砂浆进行架管洞保温层的修补.3、抗裂层施工A、抗裂砂浆应两次完
9、成,厚度3,随即铺贴玻纤网格布,玻纤网格布应自上而下铺贴,用抹子将玻纤网格布压入砂浆,应平整、无褶皱,并应完全压入,不得悬浮于砂浆之外,网格布以似露非露为宜。玻纤网格布之间搭接长度横向不应小于50、纵向不应小于100mm,搭接方式为左沿网格布压右沿网格布,垂直缝搭接或水平搭接时,两种搭接均严禁干搭.B、所有门窗洞口、阴阳角处都需要用网格布卷角,角的两边分别留出宽150mm,待门窗洞口粉刷好后用抗裂砂浆将留出宽150mm网格布转到门窗洞口侧面抹平即可。(六)保证措施 1、质量保证措施质量是企业的生命,只有树立“质量第一、信誉第一的思想,加强管理,保证有良好的质量,才能赢得市场,取得生存发展,在本
10、工程施工中,我们将建立完整的质量保证体系,制定具体的质量保证措施,精心组织施工,确保该分项工程质量。、质量保证体系A 高起点、高标准的质量管理施工前制定质量保证计划的施工组织设计由专人监督实施,发现问题及时向公司反馈,并及时进行整改。B 建立健全的内部质量检查机构公司和项目采取定期组织质量大检查与随机进行质量检查结合的方法,并将检查结果进行统计分析,寻找质量问题或潜在质量问题的根源,加以解决,避免同一问题的重复出现。C 严格执行各项施工规范程,保证依法施工认真贯彻执行国家及行业颁布的各种内保温的技术标准,施工规范和质量评定标准.D 坚持自检、互检、交接检制度每道工序完工后,按质量标准要求进行“
11、三检制度”,不合格产品不得进入下一道工序,实行层层把关,从根本上消除隐患,达到“防患于未然的目的。E 遵循监理程序认真学习合同文件及有关技术规范,自觉接受建设方代表和现场监理工程师的监督,及时作好各种施工原始资料的记录,收集和整理工作。、质量保证具体措施A原材料的质量保证a、各种保温原材料出厂合格证、检测报告齐全.b、界面砂浆、无机轻集料保温砂浆、抗裂砂浆、网格布应符合JGJ/T 2612011的规定.B施工工艺的质量保证a、基层要清除干净,界面砂浆要拉毛到位,以保证其具有足够的磨擦力和粘结强度;b、所有浆料从配制完成,到施工完成毕均不能超过其初凝时间,如超过则作弃料处理;c、保温层垂直和平整
12、度控制:吊角垂直线,拉水平通线打灰饼、冲筋,粉刷时用23m铝合金靠尺检测,其允许偏差为4mm;2、安全保证措施安全生产是工程顺利实施的前提,同时也能起到提高工作效率,加强施工质量的作用,因此施工中应切实加强安全生产管理,严格遵守有关安全操作规程,严禁违章作业。、保证安全生产制度A严格执行三级安全教育,组织工人,尤其是新进工人进行安全生产规章制度和安全技术操作规程学习,未经安全教育和交底的人员,不准上岗作业。B公司成立安全生产领导小组,定期组织开展安全检查,发现事故苗头及时分析原因和组织处理,把各种事故隐患消灭在萌芽状态.C进入施工现场的人员必须戴好安全帽,禁止穿高跟鞋,拖鞋,打赤脚、赤膊等。D
13、对安全事故的处理必须执行“四不放过”的原则.、保证安全生产措施A安全帽的保护措施安全帽必须经有关部门验收合格后方能使用;正确使用安全帽,并扣好帽带;不准把安全帽抛、扔、坐、垫;不准使用缺衬、缺带或破损安全帽.B用电安全保护措施a电动施工工具支线要绝缘好,无老化、破损和漏电;b严禁使用花线或塑料胶质线,导线不得随地拖拉或绑在架管上;c电箱内应设置漏电保护器,选用合适的额定漏电动作电流进行分极配合。C中小型机器具安全保护措施a砂浆搅拌机必须设防雨操作棚,机体安装坚实平稳;应有专人持证上岗操作;必须有良好导线接地,接地电阻符合规定;砂浆机筒体保护齐全,开料应配备圆盘或手转盘.b手持电锤必须单独安装漏
14、电保护器;外壳必须有效按地或接零保护;橡皮电线不得破损。D、防火安全工地建立防火责任制,职责明确;施工道路兼做消防通道,必须保持时刻畅能无阻.(七)施工进度计划及保证措施1、合同工期在对施工图纸进行认真研究,并对施工现场进行详细踏勘的基础上,结合本公司的综合实力和以往类似工程施工经验及业主对工期的具体要求,确保该内保温工程工期为 合同要求 工期内。2、保证措施、在接到开工命令后,工程部将积极迅速组织人员和工器具进场,做好施工前各项准备工作。、墙体保温项目技术负责人长驻工地,全盘负责本保温工程的施工进度,及时解决施工中遇到的问题,保证施工中各环节,各工序之间的协调与平衡。、加强科技力度,对工期计
15、划和资源予以优化,进行动态控制管理,编制相应的资源用量计划,确保资源满足计划需要,为计划的执行提供可靠的物质保证。、选用技术培训娴熟的生产工人,合理增加劳动力,按时足额支付职工和民工工资,采取经济手段调动工人的生产积极性,加强劳动纪律,提高工作效率.同时农忙和节假日不放假,采取补贴工资手段稳定队伍,确保季节施工队伍不减员,保证施工正常进行。、根据本工程的特点,和现场实际情况,组织连续、平行、流水施工。、要求参与施工的技术人员彻底熟悉图纸和施工组织设计,按照设计与施工技术规范验收标准组织施工,确保一次性合格率为100,不因工程质量返工面延误工期。(八)成品保护措施1、外墙内保温施工完毕后严禁用重物敲打,猛烈碰撞;2、窗洞口严禁踩踏,保温层上严禁悬挂重物.(九)现场文明施工1、材料堆放要整齐划一,所有胶凝材料还要采取防雨、防水、防潮措施。 2、施工管理人员、作业人员一律要持牌作业,现场作业人员按领导干部、管理人员、生产工人分别配戴红、蓝、黄三种安全帽。3、现场施工人员必须服从统一管理,不许聚众闹事,打牌赌博,自觉遵纪守法,所有民工要“三证”齐全。湖南南托建筑股份有限公司恒广国际景园一期期项目部2014年3月23日
