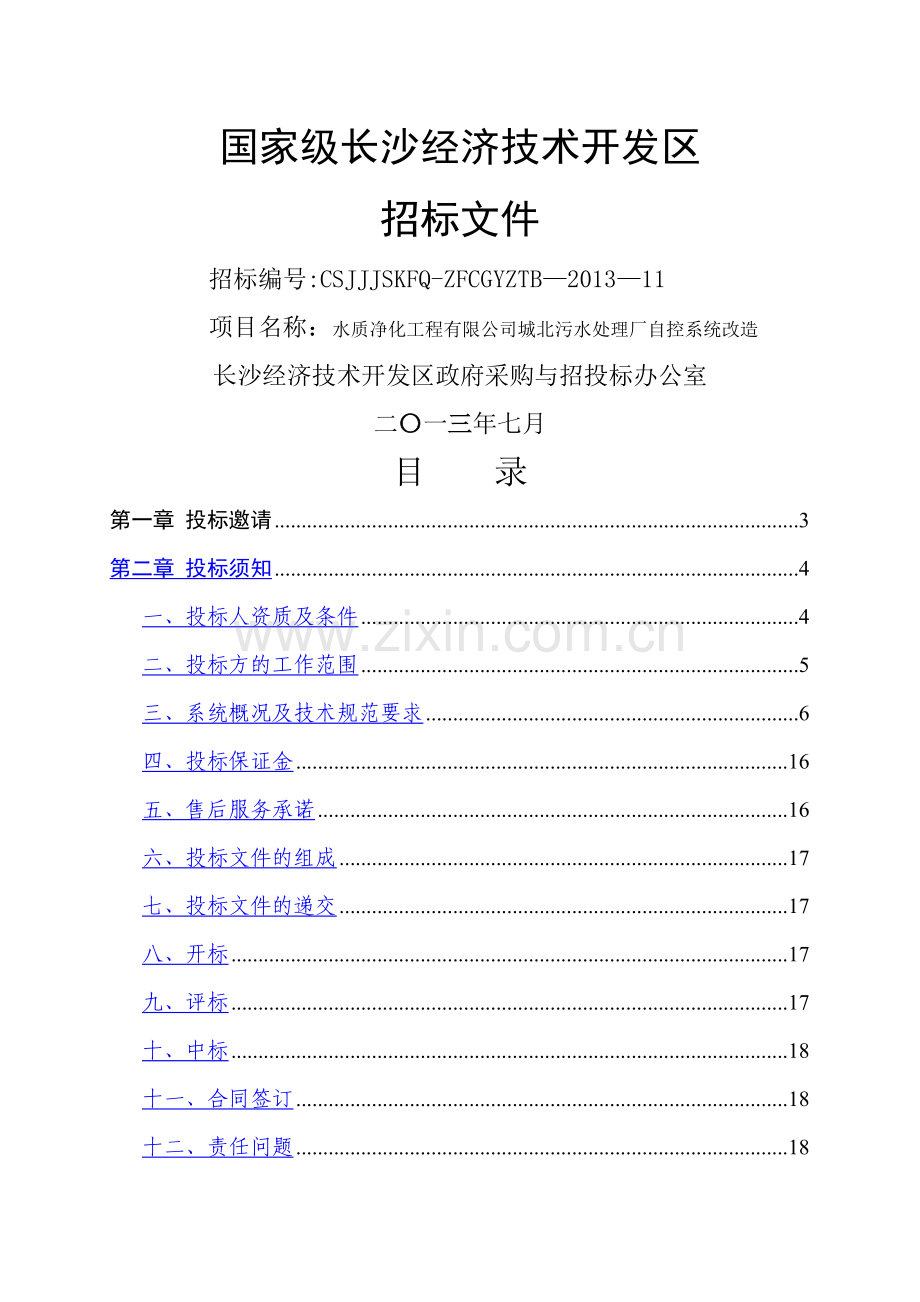

国家级长沙经济技术开发区
招标文件
招标编号:CSJJJSKFQ-ZFCGYZTB—2013—11
项目名称：水质净化工程有限公司城北污水处理厂自控系统改造
长沙经济技术开发区政府采购与招投标办公室
二〇一三年七月
目 录
第一章 投标邀请 3
第二章 投标须知 4
一、投标人资质及条件 4
二、投标方的工作范围 5
三、系统概况及技术规范要求 6
四、投标保证金 16
五、售后服务承诺 16
六、投标文件的组成 17
七、投标文件的递交 17
八、开标 17
九、评标 17
十、中标 18
十一、合同签订 18
十二、责任问题 18
十三、验收 18
十四、付款方式 19
十五、履约和信用保证金的退回 19
十六、质疑与投诉 19
第三章 投标文件内容及格式 20
一 投标承诺书 20
二 质量保证承诺书 21
三 售后服务承诺书 21
四 投标资质证明文件及投标人基本情况 22
五 投标报价表 23
21
第一章 投标邀请
经长沙经济技术开发区政府采购与招投标领导小组办公室同意,对下列事项进行国内公开招标,现邀请符合条件及有意向、有能力履行合同的投标人参加资格审查并参加投标。
一、招标项目名称、预算和要求
1、项目名称:水质净化工程有限公司城北污水处理厂自控系统改造
2、项目预算:45万元
3、项目要求：见系统概况及技术规范要求(招标文件第二章）
二、招标内容
经开区水质净化工程有限公司城北污水处理厂自控系统改造与升级工程设备采购、安装;自控系统及电气仪表安装；PLC及触摸屏程序编写修改、上位机组态及程序编写；电气图纸修改及绘制,详见见招标文件.
三、质量标准:合格
五、招标方式：公开招标
六、定标方法：竞争性谈判
七、下载招标文件时间：2013年7月4日至2013年7月15日
未在我处报名并验资登记的，其投标将被拒绝。
八、下载招标文件网址：http：//www。cetz.gov。cn/
九、投标截止时间：2013年7月15日下午3：00时（北京时间）
超过投标截止时间的投标文件将被拒绝。
十、投标文件递交地点:长沙经济技术开发区政府采购与招投标交易中心(经开区管委会综合楼10楼）。
十一、投标保证金:递交投标文件前，投标人须交付投标保证金人民币壹万元（交现金）用信封封好，骑缝线加盖单位公章，中标后转为履约保证金。否则,其投标将被拒绝。
十二、投标文件：投标人的投标文件为纸质文件，投标文件正本一份,副本二份。
十三、投标费用：投标人准备和参加投标活动发生的费用自理。
十四、开标时间：2013年7月15日下午3：00时（北京时间)
十五、开标地点:长沙经济技术开发区政府采购与招投标交易中心（经开区管委会综合楼10楼）
十六、联系方式
联系人：余浪 电 话：84020090
网 址：http：//
第二章 投标须知
一、投标人资质及条件
开标时须携有效工商营业执照、组织机构代码证、税务登记证、接受授权人身份证原件、报名时提供的业绩证明材料原件；报名时的复印件与开标时的原件须保持一致,否则其投标将被拒绝.
1、投标人必须具有独立法人资格和独立订立合同的能力，有固定工作场所,开具正规税控发票,处于正常经营状态.
2、投标人必须遵守国家法律、行政法规，具有良好的信誉和诚实的商业道德、业绩和履约情况良好。
3、投标人必须承诺履行中华人民共和国政府采购和招标投标的有关规定。
4、投标人必须具有较强的经济实力,具有履行合同所需的人、财、物和专业技术能力，具体包括：投标产品技术指标必须达到本招标文件规定的指标相关产品的检测报告或合格证。
5、投标人提供或销售的产品符合中国政府规定的相应技术标准和行业标准。
6、投标人必须具有依法缴纳税收和社会保障资金的良好记录.
7、投标人必须具有充裕的资金和健全的财务会计制度.
8、参加政府采购和招标投标活动前三年内，在生产或经营活动中没有重大违法违规记录.
9、投标人信誉度高，有圆满完成类似采购项目的成功经验。
10、投标人必须具有履行合同所必需的设备,并能完成保证质量的作业.
11、投标人不得采用挂靠、转包、虚报业绩和代为投标等虚假方式，一经发现,其中标无效，并负责赔偿业主全部损失.
二、投标方的工作范围
2。1 投标方按照自控系统改造与升级工程运行要求、本规范书的规定和适用的工业标准，优化设计城北厂的自动控制系统并形成方案。
2.2 投标方提供构成控制系统所必需的全部硬件及软件，并全面负责系统设计、安装、调试运行。
2。3项目管理:合同签订后,投标方应指定一项目负责人，负责协调投标方在工程全过程的各项工作。如系统设计、工程进度、编程和技术服务、图纸文件、工厂和现场测试、编制文件、启动、投运和测试修改等工作。
2。4 在系统改造升级前，投标方应将系统构成、控制系统网络结构、控制原理、上位机系统功能构成等以书面文件方式提供给招标方审核批准，以保证所供系统能符合合同文本的各项规定.
2。5投标方提交的系统结构图、控制逻辑图、控制接线图和其它详图,均应随设计进程而更新，以便及时反映当前的设计进展。修改版本应以数字形式在图标的版本栏内表示出来。
2。6投标方所提供的设备应具有该类型系统设计施工调试两年连续成功的商业运行业绩。
2。7投标方应根据招标方给出的要求,对原有自控系统进行重新绘图整理，编制出改造后系统的电气图纸，并在所有图纸、清册和说明书等技术资料中作出明确标注。
2.8投标方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI).所有文件、工程图纸及相互通讯,均应使用中文。不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。若投标方的原始文件为外文，必须使用英文,投标方应同时附中文翻译。
2。9优化改造后的自控系统完成现场投运后，投标方还应提供反映在现场投运时作过修改的系统竣工图。
2。10投标方负责培训招标方的运行技术人员,并使这些人员能得心应手地操作、调试控制系统.
2.11 投标方应在项目验收之前向业主提供完整的电气图纸以及上位机、PLC、触摸屏源程序，不得以任何形式对主程序及子程序进行加密。
2。12本系统质保期为一年，投标方应提供一年所需的备品备件，投标方应承诺质保期内，在接到招标方通知后24小时内到达现场处理并提供正常工作日应答服务.运行中如出现严重问题,投标方在接到招标方通知后12小时内到达现场处理。
2。13投标方按照合同规定的进度要求，按时完成工作。
三、系统概况及技术规范要求
3.1 项目名称：长沙经济技术开发区城北污水处理厂自控系统改造与升级工程.
建设地点:长沙经济技术开发区城北污水厂厂区内.
建设单位：长沙经济技术开发区水质净化工程公司。
项目概况：长沙经济技术开发区城北污水厂已经投产运营,并建立了自控系统，但目前自控系统基本处于半自动控制状态，有些设备及仪表已处于瘫痪状态，为恢复控制系统的正常运行并提升城北厂的整体自控水平,现要求对全厂的自动控制系统进行全面的改造与升级。
3.2 当前自控系统现状
3。2。1 目前自控系统的现状如下。
（1） 现场所有电机的电流只能在就地表头进行显示，无法在中控室监测，电流显示已经失效。
（2）部分PLC站点的模块有通道损坏情况.
（3)工业以太网部分站点通信中断。
（4）几乎所有控制柜的电气图纸缺失。
（5）PLC程序被加密且无密码，所有程序必须按照工艺要求重写.
（6）触摸屏程序被加密且无密码，所有程序必须按照工艺要求重写。
(7）上位机组态软件为原来厂家自行开发的程序，已加密且无密码；存在如下问题:
工艺界面基本为平面静态图形，无动画，无三维显示；
历史曲线操作不方便、不直观;
报警信息显示不直观；
报表功能未实现,无法输出正确的报表；
部分设备无法在上位机上进行控制；
软件整体运行性能差,经常造成死机、卡死、运行速度慢等故障。
对配电系统运行参数无远程监控，尤其是电量的统计及部分重要设备的电流监控缺失.
3。2.2 目前控制系统PLC站点分布及配置情况
全厂共5个PLC站(不含独立控制的PLC系统）,分布及配置情况如下：
PLC站1——总配电室，施耐德Premium系统,XBTGT5330触摸屏.
PLC站2——办公楼配电室，施耐德Premium系统,XBTGT5330触摸屏.
PLC站3—-脱水机房，施耐德Premium系统，无触摸屏。
PLC站4—-氧化沟配电室，施耐德Premium系统，XBTGT5330触摸屏.
PLC站5-—预处理，施耐德M340系统,XBTGT5330触摸屏。
此为全厂控制系统中的5个PLC站,另外还有3套独立的PLC站点，不参与集中控制，但此次改造中，独立PLC站点的部分IO点需要接入中控室进行集中控制。独立的PLC站如下：
（1）脱水机房独立的ABB系统,XBTGT6330触摸屏,程序未开源，成套厂家独立开发,数据接口不完善(提供的数据地址不完善）。
（2）中水站，配置施耐德Twido系统，无触摸屏，现在独立不受中控室控制,中水站尚未建成，拟采用M340系统，整体改造需要将现有的Twido系统接入中控室进行监控。
（3)细格栅独立控制，配置施耐德Twido系统，无触摸屏,现在独立不受中控室控制，仅控制本地设备.
（4）紫外消毒系统，配置施耐德Twido系统，有触摸屏，现在独立不受中控室控制,仅控制本地设备。
5个PLC站系统通讯采用工业以太网，环形拓扑结构,介质为光纤。
3.2。3 中控室上位机系统配置情况
中控室使用两台操作站连接现场所有PLC站点（经由以太网）,部分PLC站点与附近机柜的电流表进行通讯，通过PLC站点中转数据至上位机。
上位机监控系统浏览全厂生产工艺流程,以图形、表格、曲线、报表、动画等形式表现当前各工艺、仪表、设备工作状态，两台操作站同等操作权限，一用一备。
中控室静电地板年久老化,需要全部更换,面积为140㎡。
3。3 工程内容、使用环境、标准
3。3.1 工程内容：
(1）对现场各PLC站控制柜和配电柜进行完整的线路原理图和接线图测绘,并进行线路整理,柜内清理灰尘，重新绘制所有控制柜和配电柜的电气图纸
（2）整理并配置好城北厂现有自控网络系统,采购光纤环网交换机,完成光纤环网的重构，并给与二期系统设备光纤环网的接入预留。
（3）对中控室操作站的两台计算机进行更换,采购配置更高的计算机,以适应新的上位机系统以及二期改造系统并入的需求。
(4)在现有的5个PLC站增加两条通讯线路并配置硬件(CPU模块附件通讯卡以及上架通讯模块),一路与PLC站附近机柜的电流表、电量表进行通讯；另一路与PLC站附近的变频器进行通讯.
（5）拆除各PLC站附近配电机柜上的约25块电流表,并更换为单相带通讯电流表,符合ModbusRTU通讯协议；于重要设备进线处安装20台导轨式智能电量表，符合ModbusRTU通讯协议；将所有电流表与电量表通过现场总线网络连接,使用PLC站点与其通讯，通讯数据中转至上位机系统。
（6）新增两套等比例定时自动水质采样器，进水和出水各一台。
（7）根据现有污水处理工艺重写所有PLC程序。
（8）根据现有污水处理工艺重写所有触摸屏程序.
（9)废除原有的上位机组态软件,新增两套正版iFix组态软件，并在iFix环境下重写上位机组态程序。
（10）更换部分的信号/控制电缆(金属网屏蔽电缆），并配置相应的电缆标牌.
(11）更换中控室静电地板，面积为140㎡。
3。3。2 设备使用环境：
海拔高度：—200～1500m
年平均气温: 16.7℃
极端最高气温： 45℃
极端最低气温: —5℃
年平均相对湿度不大于85%
3。3。3 设备外部环境电源条件:
220V/380V±7%（单相/三相）;
频率：50Hz±2％
3。3.4 工程量及施工规范标准
序号
项目名称
特征描述
工程量说明
单位
数量
1
通讯卡
采购Premium通讯卡
型号TSX SCP 114(施耐德Premium系列）
块
4
采购Premium通讯模块
TSX SCY 11601（Premium通讯模块）
台
4
采购M340通讯模块
BMX NOM 0200
台
1
安装
安装通讯卡及模块
块
9
2
计算机
采购中控室操作站计算机
CPU 型号:Intel 酷睿 i5 2120
CPU 频率：3.3GHz
内存容量：4GB DDR3 1333MHz
硬盘容量:三星SSD 840 PRO Series SATA III（固态硬盘128GB）
显卡芯片：独立显卡NVIDIA GeForce G605 512MB
光驱类型:DVD刻录机
音频系统：集成
有线网卡:1000Mbps以太网卡
操作系统：Windows XP Professional
台
2
3
水质自动采样机
采购进出水所需水质自动采样机
详细规格见2.10
台
2
4
模拟量模块
采购Premium模拟量模块
型号TSX AEY 800(施耐德Premium系列8AI模块)
块
1
安装
安装AI模块于PLC站3机架上
块
1
5
电流表
拆卸电流表
拆卸原配电柜上的电流表
块
25
采购单相电流表
48*48尺寸，符合ModbusRTU协议 ，单相
块
25
电流表配线
对新安装的电流表进行配线
块
25
6
静电地板
拆除静电地板
对控制室老旧静电地板进行拆除
㎡
140
采购静电地板
采购静电地板，含支架配件
㎡
140
安装静电地板
安装新的静电地板
㎡
140
7
光纤收发器
采购光纤收发器
单模光纤收发器，含适配器
台
1
采购跳线
SC—SC光跳线
根
1
安装光纤收发器
安装
套
1
8
光纤环网交换机
采购交换机
光纤汇聚型交换机，拥有环形网络拓扑功能
台
1
9
智能电量仪表
采购智能电量表
DSSD332/DTSD342-5D/5Z/5N三相导轨电能表
台
20
采购电流互感器
100/5电流互感器（补充部分仅有单相电流互感器的设备）
台
40
安装
于配电柜开孔并安装电量表；于进线处安装电流互感器
台
20
配线
设备配线并连接通讯线至通讯卡
套
20
10
PLC柜整理
柜内清灰整理
对5个PLC站控制柜内部进行清灰
套
5
柜内配线对点
对现场各PLC站控制柜和配电柜进行完整的线路原理图和接线图测绘。
套
5
重新制图
重新绘制所有控制柜和配电柜的电气CAD图纸.
套
5
11
控制电缆更换
采购电缆
采购更换所有信号及控制屏蔽电缆
米
2000
控制电缆敷设
更换敷设所有信号及控制屏蔽电缆
米
2000
电缆头制作

个
100
12
门卫处控制
采购无线数据模块
SZ08无线开关量采集设备Zigbee无线IO模块
个
4
安装无线模块
前后门卫处安装无线模块，并布线连接
套
2
13
PLC站点程序开发
PLC站1程序编写
总配电室PLC站1根据工艺进行控制程序编写，组态硬件,Modbus通讯仪表。
套
1
PLC站2程序编写
办公楼配电室PLC站2根据工艺进行控制程序编写，组态硬件，Modbus通讯仪表。
套
1
PLC站3程序编写
脱水机房PLC站3根据工艺进行控制程序编写，组态硬件,Modbus通讯仪表.
套
1
PLC站4程序编写
氧化沟配电室PLC站4根据工艺进行控制程序编写，组态硬件，Modbus通讯仪表。
套
1
PLC站5程序编写
预处理PLC站5，根据工艺进行控制程序编写，组态硬件，Modbus通讯仪表.
套
1
触摸屏组态
XBTGT5330触摸屏组态
套
4
14
上位机系统
采购iFix软件
采购iFix软件(无限点开发版）
套
2
安装计算机
重新安装计算机操作系统及相关软件及iFix软件.
套
2
组态iFix
根据控制工艺组态控制界面，包含通讯信道组态、通讯数据标签、历史数据处理、动画、曲线、报表、报警等
套
1
自控系统及电气控制系统的设计和制造，应符合现行的有关国家标准、部颁标准和其它标准，这些标准和规范至少包括：
GB50150—91 电气装置安装工程电气设备交接试验标准
GB50169—92 电气装置安装工程接地装置施工及验收规范
3。4 自控系统技术要求
3.4。1 PLC站点控制程序要求
所有的PLC站点程序必须按照工艺要求及业主所提出的整改方案进行重新编写,具体要求见《城北污水处理厂自控系统改造升级技术规格》及《城北污水处理厂自控系统技术要求总表》.
所有触摸屏的控制界面均需要设置统一的最高权限用户名及密码，操作员用户名密码，并交付给业主。
所有的PLC站控制程序以及触摸屏组态程序均不得设置任何形式的加密，所有源程序，源文件均要完整的交付给业主。
3.4.2触摸屏程序要求
触摸屏组态,包含PLC站中列表的所有设备信息,需要监控的设备使用数据表格或数据标签显示出现场信息,故障信息使用闪烁突出色表示.
触摸屏能显示本站PLC所通讯连接的电流表电流信息,并加以文字或图表、图形标识出信息所属设备。
流量计信息需要显示瞬时流量、累积流量、前一日累积流量、前一月累积流量，累积流量需要管理员权限才可以清零。
触摸屏操作需设置操作员密码，普通操作使用操作员密码登陆,操作完毕后可以注销，无操作密码或注销状态不可以进行任何控制操作,只能浏览信息.
3。4.2 路灯自动控制
厂区路灯分两路接入PLC站点进行自动控制，使用PLC数字量输出模块，用中间继电器进行隔离,驱动接触器连接路灯一次回路.
按时间自动启停；远程手动启停；现场手动启停。上位机可以进行控制时间修改；控制启停，设置8组启停时间配方可供修改。
3。4.3 前后门卫远程控制
前门卫发出指令至中控室，中控室远程操控门杆升降、前门开关；前门为亦可自行操控门杆升降、前门开关，二者并行权限。前门与门杆可连锁控制
后门卫发出指令至中控室,中控室远程操控门杆升降;后门为亦可自行操控门杆升降，二者并行权限。
门卫处安装数字量信号收发模块，通过Zigbee无线网络协议与安装在附近PLC站的收发模块进行无线通讯，与PLC站进行数据交互,中控室通过PLC站中转控制门卫处的数字量信号。
门卫处与PLC站各安装一个终端。
3.4。4 电流表安装
拆卸原来安装的部分单相电流表，全部安装统一采购的带通讯单相电流表，部分重要设备安装导轨安装式三相电能表，监测三相电流、电压、功率因素、有功、电能等信息，并安装现有一次回路中缺少的电流互感器至电能表测量回路。
安装并正确接线,铺设并联通讯线路，使用RVVP2＊1。0通讯电缆连接至PLC通讯 （7。5KW以上且为常用设备采用导轨安装式三相电能表,型号为DSSD332/DTSD342—5D/5Z/5N）。
3。4。5 电流表通讯编程
电流表的通讯介质为RS-485现场总线，ModbusRTU协议,通过PLC系统对电流表进行通讯,需要在PLC系统中对电流表通讯进行编程,并对通讯数据进行中转并传至上位机系统。
3。5.6 程序注释并开源
所有程序：PLC控制程序、触摸屏组态程序、通讯连接标签建档文件、数据库源文件、上位机组态程序，根据客户要求进行必要的注释；所有程序根据客户需求进行加密或不加密,如需加密，必须交接完整的最高权限密码。
所有程序（包括用户子程序）均要求开源，方便用户修改为宜。
所有程序完整的提供给业主，进行备份。
3。5.7 进出水质自动采样系统要求
城北厂进水与出水均需要配置一套等比定时采样控制系统，要求如下述.
总体规格需满足HJT 372-2007标准中的相关技术要求，并符合GB12998关于水质采样技术的相关要求.
水质采样系统至少具有以下功能：
定时采样，采样时间可设定。
等比例采样，系统带模拟量输入接口与通讯接口，满足流量等比例采样的控制要求及计量要求，采样量误差为±10％。
配置水样恒温控制箱，水样恒温保存，箱内温度控制目标值可设定,温控精度至少为±2℃。
配置12个500ml以上的采样瓶.
系统具有自动清洗功能，采样水进行预处理.
采样系统有人机操作界面，采用触摸屏进行现场控制,设定控制参数。
系统带通讯功能，与上位机系统连接，上位机可远程操控水质采样系统，可人工干预进行手动采样及临时采样。
水质采样系统的所有控制参数及数据均可由上位机系统进行操控。
设备运行稳定可靠，平均无故障运行时间大于1440h/次.
3。5。8 汽车衡自控要求
汽车衡支持ModbusRTU协议，采用就近的PLC站与之通讯，并获取测量数据,中转传至中控室上位机系统.
对城北厂的装运桶进行编号，有装卸车进入汽车衡时,上位机监控界面弹出对话框或在右上角浮动窗口显示称量重量,提醒操作人员对正在称重的桶进行号码确认（通过视频监控或对讲确认），称量的数据（重量)、称重时间、桶编号等数据存入数据库.
一天内（或者一个班内）对称重进行统计，同一编号的满桶重量减去空桶重量为出泥量,一个统计周期内的总出泥量存入数据库,并在报表中体现出来。
称重信息可自定义查询,按照时间间隔、按照桶编号等索引要求.
汽车衡称重系统设置及数据可供修改,但需管理员权限。
3。5.9 组态界面图形及3D动画要求
组态界面中工艺固定图形采用平面3D制作贴图,动画部分采用3D动画,不得采用组态软件附带的图形组件、部件等组成动画及工艺图形结构.
除数据输入输出、报表、报警、曲线等固定格式的数据交互窗口外,其余涉及污水厂工艺界面的图形、动画均不允许使用组态软件自带的控件、部件、以及组件。
平面3D贴图要求符合城北污水厂现场实际结构，立体性强，造型美观大方。管道流向、工艺组成要求在立体图形中清晰、清楚的表达出来，采用分层次的颜色表现工艺进程的区别。管道颜色标注符合《工业管道识别色管理规定》的相关要求。
界面应通过三维动画形式对污水处理工艺进行直观表达。三维动画的制作应具备较高的水平，不允许简单的将几幅平面画面进行切换来实现，而必须通过三维建模来表现出所有工艺设备的细节,配合细腻的动画来直观的展现工艺过程。
3D动画画质要求不得小于满足30帧/秒，工艺生产正在运行时，动画能循环播放展示现场设备及环境的变化情况,动画不得有卡顿、画面循环首位不衔接的情况。
现场生产启动和停止时,3D动画能准确展示出设备及环境的变化.
3.5。10 上位机系统工艺分界面及参数输入界面
上位机控制系统界面至少以下几个工艺分界面：
（1)主界面 将城北厂各主设备，从进水到出水的全部流程画面，包含重要信息的数据显示，报警信息于主界面下方突出颜色并闪烁提示；主界面上方显示分界面切换按钮及其他功能按钮等。
（2）设备控制切换及参数输入界面 控制系统中的主设备及电机设备控制方式切换、参数输入使用特定格式的弹出式界面，界面中包含该设备所有运行信息，手自动切换，远程中控切换，启停按钮，频率给定，自动控制给定值等。
（3）动力系统界面 将城北厂全厂配电系统一次回路制作为一个分界面,从进线至各电机设备，包含回路中的断路器、熔断器、热继电器等电气设备图形，各支路及设备电流、电量信息均需要实时显示在正确的位置，设备中包含变频器的，要将变频器通讯所得信息显示与设备上方。设备运行停止信息以不同颜色标注，电机等设备用动画显示运行状态。
（4）参数输入界面 控制参数需要进行修改的控制回路,其参数输入界面制作为弹出式对话框模式，某些特定参数需要设置密码才能操作。某些设备需要经常设置不同的参数集合时，将常用参数集合作为集合选项下拉菜单,方便用户一次性输入，参数集合可以进行修改和增加删除。
3。5.11 界面中实时曲线要求
因版面大小问题，主界面中不要求有直接显示的实时曲线,但在主界面中必须要有切换至相应设备、仪表的实时运行曲线界面，可使用弹出式子界面或者分页界面。
实时曲线刷新速率默认为1秒/次(刷新时间可自由设置），曲线左移，横轴（X）表示时间,纵轴(Y）表示参数值，曲线要求颜色对比感强，直观，底色舒适不刺眼。
实时曲线要求可视区域内至少显示5分钟的实时曲线，用户激活实时曲线窗口时，需要显示从当前时刻起至5分钟之前的时间内的全部数据曲线。
如遇数据缺失，通讯中断等导致某时刻无数据或数据失真,界面须有提示。
电机设备必须有运行频率（有变频驱动的）、电流等数据的实时曲线。
现场仪表必须有实时曲线，参与控制回路的仪表除实时值(PV）之外，还必须在同一实时曲线界面中显示控制目标值（SP）值，两曲线颜色以较强对比色区分。
3。5。12 历史曲线要求
于主界面设置切换至历史曲线查询界面的画面切换按钮，在各设备及仪表分界面及部件图形处，添加本设备历史曲线的直接查询按钮或切入方式,以方便用户进行各种设备信息的历史曲线查询。
历史曲线查询界面需设置曲线名称选择、曲线起始时间选择、数据上下限位输入（选择某一曲线名称时,根据此曲线数据的量程作为上下限默认为曲线上下限）、增加快捷按钮曲线左右移动（时间)，曲线区域放大缩小等功能。
多条曲线显示在同一曲线界面时，需用对比感强的颜色加以区分，曲线界面底色要求舒适不刺眼.
历史曲线界面必须有曲线颜色对应曲线名称的说明，曲线起始时间,曲线画面显示区域内的上下限值、曲线数据最大值、曲线数据最小值。
历史曲线界面必须有打印按钮和截图按钮，将当前曲线界面包含曲线说明信息截图保存和直接打印输出。
3。5。13 报警及历史报警查询要求
于主界面下方设置报警窗口，显示设备异常信息及故障信息，提醒及故障以不同颜色加以区分（建议提醒以黄色提示，故障以红色提示).
重要故障信息除在报警窗口显示外，还需要弹出报警处理对话框，用户可选择复位或忽略，用户对任何报警及故障信息的处理方式均需记录在历史信息中，以备查询。
报警信息如未处理且一直处于触发状态,提示会循环进行。
报警信息触发时间,处理方式，消除时间及相关信息均需要记录在历史数据中,历史记录不允许删除和修改，管理人员可进行查询。
报警相关信息的查询需要设置一个界面，可按照时间段查询，按照报警类别查询,并提供打印输出。
3。5。14 报表
数据报表时上位机系统中非常重要的环节，它主要提供工艺运行数据的准确记录，还原数据的真实性.
报表模板需在A4版面进行排版制作，报表按班报表、日报表、周报表、月报表这4中形式输出，在每个班结束时自动生成班报表，每日00：10之前生成前一日的日报表，周一00:15之前生成前一周的周报表，每月一日00：15之前生成前一月的月报表；所有自动生成的报表均以Excel 97—2003格式（即*.xls格式)进行保存，所有Excel报表进行加密,密码由业主进行确定。
报表标题栏注明报表名称,时间间隔,列标题注明数据名称及单位,行标题表示数据时间，数据栏以进行过计算处理之后的数据填写。
报表下方显示报表生成时间（自动生成的按自动生成时的实际时间输入，手动生成的安装手动生成时的实际时间输入)，打印人签字栏，审核人签字栏，以及业主需要的其他审核栏目。
报表需预留空白栏以方便用户进行相关信息说明及交接班情况概述.
班报表按照固定时间间隔(20分钟或30分钟，由业主确定）求取实时数据的在此时间间隔中的平均值，累积数据（如电量、流量等)取最大值（即最后时刻的数值),数据报表最后一条记录为本班时间段内数据信息的最大值，最小值和平均值统计。
班报需详细记录本值班时间段内的故障信息（于数据报表的下方小体字显示).
班报最下方必须设置值班人签名栏,自动生成或手动生成打印后，由值班人签字后留存。
其他时间间隔的报表与班报类似,只是计算时候间隔不同,报表可设置定时自动打印和手动打印两种模式。
3。5。15 数据表格
于主界面或其他单独分界面以表格形式显示实时数据,将现场所有的设备信息进行汇总显示，实时刷新,数据刷新速率不得大于1秒/次（上位机界面显示设备的信息于现场仪表直接显示的设备信息对比不得延迟1秒以上).
使用表格形式显示数据,表格按照工艺流程进行分类归纳,便于查看及记录，数据表格中应该涵盖城北厂所有进入上位机的数据信息.
数据表格界面提供截图输出及直接打印输出功能，用户可自行操作.
四、投标保证金
1、投标人须在投标前交纳投标邀请中规定的投标保证金，否则，其投标将被拒绝.
2、未中标的投标人的投标保证金,无息退还；中标的投标人的投标保证金,在签订采购合同并履约完毕后，无息退还.
3、发生以下情况，投标人的投标保证金将被招标人没收
（1）投标人在投标有效期内撤回投标的；
(2）中标人未按招标文件规定签订《采购合同》的;
（3）提供虚假资质证明文件的；
（4）违反本招标文件相关条款规定的。
五、售后服务承诺
1、所提供货物实行“三包"服务，即包修、包退、包换。
2、质保期：按国家相关标准或高于国家相关标准执行。
3、过了质保期,属于产品本身质量问题的免费提供服务，属于我方人员人为造成的收取合理费用。
4、要求提供24小时售后服务和监督投诉电话.
六、投标文件的组成
投标人应仔细阅读招标文件的所有内容，按招标文件的要求编制投标文件，并保证所提供的全部资料的真实性.否则，其投标将被拒绝，投标文件必须含以下方面的内容：
1、投标文件由商务部分、价格部分和其他部分组成，主要包括：投标承诺书、质量保证承诺书、售后服务承诺书、投标资质证明文件、投标报价表以及投标人认为需要加以说明的其他内容等。详见本招标文件第三章投标文件的内容和格式。
2、投标报价均为含税价，包括一切费用和税金。
3、投标文件要求正本一份,副本二份，如正本和副本有差异，以正本为准。
4、投标人应按本招标文件第三章投标文件内容和格式的要求,自行制作并打印投标文件,按规定签字盖章后,将投标文件装订成册并密封后贴密封条加盖单位公章.
5、投标文件正本和副本须由投标人法人代表或由法人代表正式授权的投标人代表签字，按规定加盖单位公章,否则,将被视为无效投标。
七、投标文件的递交
投标文件在开标时一起上交.投标人应将投标文件正本和副本用密封袋分别密封，在密封袋上注明招标编号、投标人名称（全称）、投标项目及“正本”或“副本”字样等,并在密封袋两端粘贴密封条，加盖骑缝章。
八、开标
1、招标人按投标邀请中规定的时间和地点公开开标。投标人必须由法人代表或法人代表授权的委托代理人、技术代表参加开标会，并签名以示出席，否则,视为自动弃权;如有疑问，由业主方代表回答问题.
2、开标时,当众查验投标文件的密封状况，经监委、投标人确认无误后,由工作人员另行拆封唱标。竞争性谈判采购不公开拆标、唱标。
九、评标
1、招标单位组建评标小组，采用综合评议合理低价的原则最终确定中标队伍.
2、评标小组审议标书,如有疑问，由投标单位代表简要回答问题.
3、认真贯彻国家法律、法规，维护招、投标双方的利益.
4、客观公正地对待所有投标单位，对所有投标单位的投标评估采取相同的程序和标准。
5、招标方将设定上限价,当本次各投标单位的报价均高于上限价时，本次招标作废。
6、评标小组成员对本人评审意见和评标结果负责.
7、评标小组成员不得向任何人透露评标及有关情况。
8、投标单位不得以任何形式干扰招标工作.
十、中标
1、评标结束后，招标人将当众宣布评标结果。
2、公示期满后,招标人将签发《中标通知书》给中标人。
3、招标人不向落标的投标人解释落标原因，不退还投标文件。
十一、合同签订
中标人依据《中标通知书》在长沙经济技术开发区政府采购与招投标办公室的监证下与采购人签订采购合同，签订时间为《中标通知书》发出之日起三十日内；合同一式五份，业主方二份，中标方、政府采购与招投标办、监察局各一份。
十二、责任问题
按照国家、部委、省市及长沙经济技术开发区的相关规定处理.
十三、验收
货到后进行数量验收，正常使用后,经检测管道压力符合招标文件要求视为合格；不合格中标方应即刻整改,一切费用由中标方承担.
十四、付款方式
货到并初步验收合格后,一周内根据中标方开具相应发票及买方验收证明支付中标总额的30%；安装调试完毕并整体验收合格后,十五日内支付中标总额的60％;余款10％质量保证金在一年质保期满后30天内付清。
十五、履约和信用保证金的退回
中标单位的投标和信用保证金转为履约和信用保证金，中标人在履行合同过程中如没有违约行为,其履约和信用保证金在项目竣工验收合格后一次性无息退回。
十六、质疑与投诉
投标人和其他利害关系人认为本次招标活动违反法律、法规和规章制度的，有权向有关行政监督部门质疑与投诉。
第三章 投标文件内容及格式
一 投标承诺书
至：招标人名称
根据贵方投标邀请 (招标编号）,签字代表 （姓名、职务）已被正式授权代表投标人 (投标人名称）提交下述文件：
1、质量保证承诺书
2、售后服务承诺书
3、投标资质证明文件
4、投标报价表
同时，签字代表宣布承诺如下：
1、投标人已详细阅读全部招标文件，并理解其实质性内容，同意承担其规定的全部义务和相关责任.
2、投标人严格按照招标文件的规定报价，如被确定为中标人后，全面履行合同。
3、所附投标报价表中提供的货物投标总价(含优惠折扣率)为人民币（大写）： 元整，（小写)： 元。
4、如提供虚假资质证明材料,其投标保证金将被招标人没收。
5、投标人同意提供招标人可能要求的与其投标有关的一切数据或资料。
6、项目工期: 天（日历天)；
7、质量标准:合格
8、与本投标有关的一切正式往来通讯如下:
电话：
传真:
地址：
投标人（公章)：
授权代表（签字）:
年 月 日
二 质量保证承诺书
包括品质保证、使用寿命等。
投标人（公章）：
授权代表(签字）:
年 月 日
三 售后服务承诺书
包括：质保期限、质保期内服务措施、响应时间等.
投标人（公章）:
授权代表（签字):
年 月 日
四 投标资质证明文件及投标人基本情况
一、投标资质证明文件
1、法人授权委托书（原件加盖公章）
2、法人身份证（复印件加盖公章）
3、接受授权人身份证(复印件加盖公章）
4、有效工商营业执照（复印件加盖公章）
5、企业法人组织机构代码证书（复印件加盖公章)
6、税务登记证书（复印件加盖公章）
7、业绩证明材料(复印件加盖公章，业绩包含同类或类似项目2家以上的合同）
投标文件里资质证明文件与报名时和开标时原件须保持一致;否则，其投标将被拒绝.
二、投标人基本情况
1、单位名称：
2、单位地址：
3、单位电话：
4、单位传真：
5、单位邮编：
6、注册日期：
7、法人代表
