施工方案
东莞市塘厦镇石鼓桥切割拆除工程
施
工
方
案
编制单位： 广州市兄长弟久建筑切割加固工程有限公司
编制日期： 2009—10-30
审核单位：
审核日期:
目 录
一、工程概况 1
二、方案编制依据 2
三、施工准备及处理技术方案 2
四、切割工艺简述 16
五、机具计划及准备工作 18
六、工地管理组织机构 18
七、质量保证措施 19
八、安全保证措施 20
九、工程量计算 22

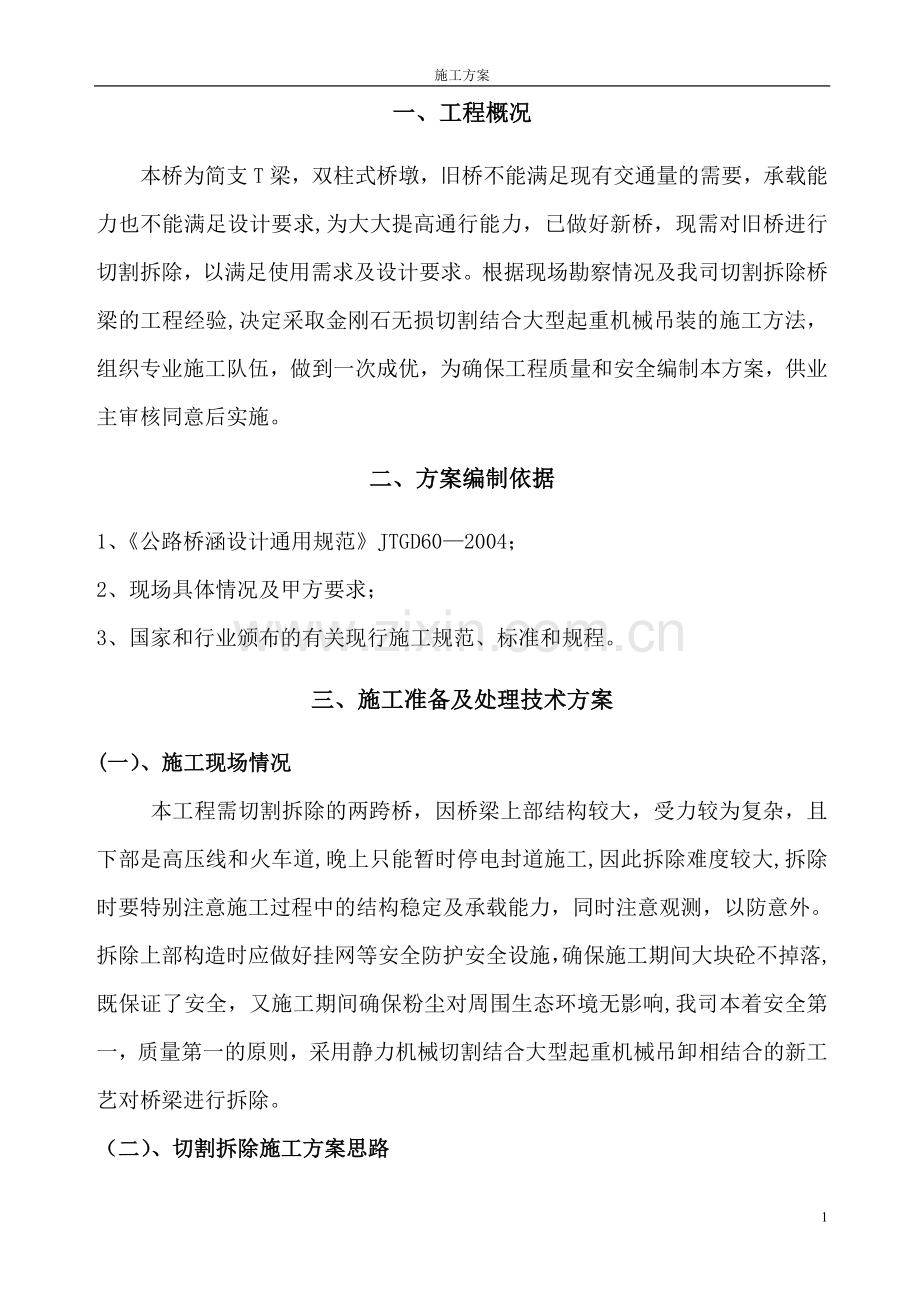

一、工程概况
本桥为简支T梁，双柱式桥墩，旧桥不能满足现有交通量的需要，承载能力也不能满足设计要求,为大大提高通行能力，已做好新桥，现需对旧桥进行切割拆除，以满足使用需求及设计要求。根据现场勘察情况及我司切割拆除桥梁的工程经验,决定采取金刚石无损切割结合大型起重机械吊装的施工方法，组织专业施工队伍，做到一次成优，为确保工程质量和安全编制本方案，供业主审核同意后实施。
二、方案编制依据
1、《公路桥涵设计通用规范》JTGD60—2004；
2、现场具体情况及甲方要求；
3、国家和行业颁布的有关现行施工规范、标准和规程。
三、施工准备及处理技术方案
(一）、施工现场情况
本工程需切割拆除的两跨桥，因桥梁上部结构较大，受力较为复杂，且下部是高压线和火车道,晚上只能暂时停电封道施工,因此拆除难度较大,拆除时要特别注意施工过程中的结构稳定及承载能力，同时注意观测，以防意外。拆除上部构造时应做好挂网等安全防护安全设施，确保施工期间大块砼不掉落,既保证了安全，又施工期间确保粉尘对周围生态环境无影响,我司本着安全第一，质量第一的原则，采用静力机械切割结合大型起重机械吊卸相结合的新工艺对桥梁进行拆除。
（二）、切割拆除施工方案思路
经我司现场勘查,确定桥梁的拆除方案：采用切割设备将每跨桥切割成若干T梁段，大型起重设备将梁段吊卸至火车道两边空旷场地拆解运输.
切割拆除工作主要为横隔梁、桥面铺装、T型梁，柱帽、桥墩柱等，全部采用无损切割工艺拆除.
所有切割拆除范围见设计图纸及甲方具体技术要求。根据结构稳定,施工安全及施工可行性等方面确定分步切割的顺序，切割拆除过程中,可统筹安排，从左往后或从右往左依次拆除。
总施工流程:前期施工准备→定位放线→人行过道、防护栏拆除(由甲方拆除清理）→切割机安装就位→横隔梁切割分离→桥面板切割分离→大型吊机吊装→帽梁切割分离→大型吊机吊装→墩柱切割分离→大型船吊吊装→重复以上工序拆除另一跨桥梁→炮机破碎废砼块→卡车外运混凝土碎渣→完工。
切割示意图：
（三）、施工前准备
（1） 施工前须对先对施工现场进行详细考察，详知周边环境，以便安排施工 机具的安放位置及进出通道。
（2） 拟拆除桥梁两端施工现场采，设立安全警示标志，并派人专人值守，与施工无关的人员、机械一律禁止进入施工现场.
（3） 上部人行道及防护栏已拆除完毕(甲方负责)。
（4） 甲方与相关部分协调，保证高压线已断电，火车道已封闭。
（5） 接通水电，做好照明、用水等工作。
（6） 切割、拆除用的机械设备进行严格选用及检查。
（7） 切割拆除工程在开工之前，必须对原始施工图纸和技术资料进行收集、审查，甲、乙双方对拟拆除部位一起放线核实确认，确定安全合理的拆除顺序.
（8） 划分施工区域,避免立体交叉作业，采用区域隔离的方式，强调各区域的管理，严禁垂直面同时施工或上面施工下面过人的现象，杜绝坠物伤人事故的安全隐患。
（9） 对施工人员进行安全技术交底，组织施工人员熟悉现场情况，认真领会和执行施工要求，清楚工程的分布状况、位置和用途。
（10） 切割前及时通知甲方到现场查看。
（四）、拆除施工方案
1、T型梁、横隔梁、桥面板切割拆除
（1） 根据混凝土体积与比重及及吊装设备的起重能力，合理分配切割块数，确定切割位置，再定位放线.
（2） 钻吊装孔,孔径不少于100mm,为后面分块吊装做好准备工作。
（3） 用碟锯顺缝割开毛勒伸缩缝的V型橡胶带,及切断中间支撑梁,残留部分待拆除T梁时一并拆除.局部位置碟锯无法装机时，采用水钻排孔切割辅助.
（4） 桥面铺装层连同T梁分片切割，长度根据每一跨的长度为准,对每跨定位放线,碟锯切割机沿线切断桥面铺装，桥面厚约300mm,梁板横隔梁采用钻孔切断,使桥面铺装连同T梁分离，最大重量在30T左右，按顺序进行分片拆除，吊装完毕后再进行下一跨拆除工作。因有足够施工面，可统一安排多台切割机同时施工，加快工期。每段T梁板吊装时，钢索拉紧受力均衡后慢慢起吊,保证吊装安全。
（5） 切割时必须按照图纸尺寸在保留部位由现场施工员指挥弹出切割墨线,每切割块数重量应控制在塔吊的起重范围内，以保证塔吊的吊重能力，防止出现隐患.切割时吊车对砼块进行预吊，注意切割一定要连续。同时必须检查吊线是否结实，吊装扣见是否牢固,否则不许切割。
具体分块示意图:

（6） 在完全切断每一块后,作业人员必须离开现场一定距离才能下放，为了避免发生意外，作业人员必须戴安全带。
（7） 因施工时间有限制，我司配置多台切割机同时预切割，每跨桥分离成5段T型梁板，再统一吊装。
（8） 切割分离后由吊装设备吊装运输。
2、拆除帽梁、墩柱
（1） 我司采用金刚石链锯切割拆除墩柱，操作安全，切割后无残留碎渣，无需清理垃圾，保证安全文明施工.
（2） 根据帽梁和墩柱的结构尺寸，计算具体重量，结合吊机在相应回转半径的起吊能力，正确地选择切割断面的位置，合理分配切割块数,再定位放线.
（3） 安装导轨，用M12顶爆螺丝固定绳锯机主脚架及辅助脚架，导向轮安装一定要稳定，且轮的边缘一定要和穿绳孔的中心线对准，以确保切割面的有效切割速度,严格执行安装精度要求.
（4） 根据已确定的切割形式将金刚石绳索按一定的顺序缠绕在主动轮及辅助轮上，注意绳子的方向应和主动轮驱动方向一致。
（5） 对桥的墩柱,直径为1。2m，采用金刚石链锯切割分离,切割顺序为：帽梁--—墩柱，切割示意如下图:

类似工程图片：

四、切割工艺简述
金刚石绳锯切割是金刚石链条在液压马达驱动下绕切割面高速运动研磨切割体,来完成切割工作的.由于使用金刚石单晶作为研磨材料，故此可以对石材、钢筋混凝土等坚硬物体进行切割.液压泵运转平稳,并且可以通过高压油管远距离控制操作,所以切割过程中不但操作安全方便,而且震动和噪音很小，无粉尘和混凝土碎块，无需清理碎渣，被切割物体能在几乎无扰动的情况下被分离,保证拆除施工安全。切割过程中高速运转的金刚石绳索靠水冷却，并将研磨碎屑带走。
1)金刚石链锯切割特点：
⑴不受被切割物体积大小和形状的限制，能切割和拆除大型的钢筋混凝土构筑物；
⑵可以实现任意方向的切割,如横向、竖向、对角线方向等；
⑶快速的切割可以缩短工期。切割效率：2 m2/h左右;
⑷解决了常规拆除施工过程中的振动、噪音、灰尘及其它环境污染问题；
⑸远距离操作控制可以实现水下、危险作业区等一些特定环境下一般设备、技术难以完成的切割.
2）切割机械参数：
根据绳锯机的功率大小能否满足一回次切割所必须完成的切割面积的要求，决定选用的进口“塞迪玛WS—450H”全液压金刚石绳锯机来进行施工。
Hilti DS—WSS 30型绳锯机主要技术参数：
⑴驱动轮：φ500mm；
⑵额定功率：32KW；
⑶额定电压：400V—50HZ/3P+PE；
⑷切割速度：20m/s；
⑸钻石链条长度:最大8.0米；
⑹设备重量：68kg（机头）+220 kg（液压驱动）
⑺外型尺寸：1560×790×930mm；
⑻防护等级：IP65。
3）切割操作：
启动电动马达，通过控制盘调整主动轮提升张力，保证金刚石绳适当绷紧，启动循环冷却水，再启动另一个电动马达，驱动主动轮带动金刚石绳索回转切割.切割过程中必须密切观察机座的稳定性，随时调整导向轮的偏移，以确保切割绳在同一个平面内.
4）机器操作参数:
切割过程中通过操作控制盘调整切割参数,确保金刚石绳运转线速度在20m/s左右，另一方面切割过程中应保证足够的冷却水量，需约5L/s水流量,以保证对金刚石绳的冷却和把磨削下来的粉屑带走.切割操作做到速度稳定，参数稳定、设备稳定。
五、机具计划及准备工作
1．机具计划：
1）碟式、链锯切割机 4台
2）钻孔机 15台
3)电锤钻(德国HILTI） 6台
4）250T汽车吊 2台
5)200T船吊 1台
6）其他工具配齐
注：按现场进度需要配置
2、甲方提供水电
电:150kw
水：不少于一寸管(用于机具冷却）
六、工地管理组织机构
本工程施工管理机构设置及项目经理部主要管理人员职责分工如下:
广州市兄长弟久建筑切割加固工程有限公司
项目经理：邓应华
现场主管：邓应平
技术负责人：邓应国
现场安全员：张帮快
切割班
4组：20
吊装班2组：
15
运输班2组：10

七、质量保证措施
1、 质量方针和目标
质量方针：
质量为本.精心施工.科学管理.
质量目标：
分项工程质量合格率100％.优良率90％以上.
单位工程质量竣工验收符合有关规范和标准要求,一次交验合格率100％。
2、 参加本工程施工的技术人员必须认真审阅图纸，熟悉设计文件，领会设计意图和技术要求。
3、 参加本工程施工的技术和管理人员必须认真学习和掌握主要工序的施工细则，严格执行各项操作规程.
4、 做好分部工程、技术工程的交底工作.实行工种工序合格交接制度，坚持隐蔽工程验收，中间验收,竣工验收，联检签证制度。
5、 做好工程各项资料的收集、记录、整理工作。
6、 严格按照设计图纸及甲方要求进行施工.
7、 严格按照工地的各项规章制度进行施工。
8、 有关设计变更或施工位置变更，必须经设计单位、发包单位（甲方)签发书面通知方可施工。
八、安全保证措施
1、 贯彻执行国家安全生产、劳动保护方面的方针、政策和法规.对职工进行安全教育,牢固树立“安全第一”的思想，坚持“安全第一、预防为主”的方针。
2、 施工工地现场的管理人员，组织拆除工人进行安全生产教育，落实各项安全防范措施.定期组织安全生产检查,有针对性进行安全技术交底。
3、 安全生产保证体系
总经理
主管安全副经理
安全管理领导小组
安全工程师
项目经理
专职安全员
作业班组安全员
组织机构
安全保证体系
安全制度
进场三级教育
安全技术交底
班前安全活动
安全检查
安全检查记录
纠正措施 记录
工伤事故记录
方案编制
临时用电施工组织设计
分项工程安全技术措施
支护安全技术措施
安全措施工落实

4、 配电系统分级配电，配电箱、开关箱外观完整、牢固、防雨防尘、外涂安全色并统一编号。其安装形式必须符合有关规定，箱内电器可靠、完好，造型、定值符合规定，并标明用途.
5、 动力电源和照明电源分开布设.
6、 所有电器设备及其金属外壳或构架均应按规定设置可靠的接零及接地保护。
7、 手持式电气设备的操作手柄和工作中必须接触的部分，应有良好绝缘。使用前应进行绝缘检查.
8、 现场所有用电设备的安装、保管和维修应由专人负责，非专职电气值班人员,不得操作电气设备,检修、搬迁电气设备（包括电缆和设备)时，应切断电源，并悬挂“有人工作,不准送电”的警告牌。
9、 施工现场所有的用电设备，必须按规定设置电保护装置,要定期检查，发现问题及时处理解决.
10、 电气设备外露的转动部分（如靠背轮、链轮、皮带和齿轮等）,必须加装遮栏或防护置。
11、 各种机械要有专人使用、专人负责维修，保养，并经常对机械的关键部分进行检查，预防机械故障及机械伤害发生。
12、 所有进场施工人员必须戴安全帽，拆除作业人员必须严格执行不准赤脚或者穿拖鞋，严禁酒后作业，不准疲劳作业。
13、 施工现场进行半封闭施工、封闭方式采用彩条布进行围蔽，且对切割部分洒水湿润,以防破碎粉尘污染。
14、 现场建立醒目的消防警示标志和紧急疏散标志，保持紧急疏散通道畅通无阻.现场配备充足的消防器材，并定期对其进行性能检查,各个作业区、和通道咽喉处应配备足够的灭火器,并派专人管理.
15、 拆除结构前，应清除上下堆放材料、工具和杂物。拆除时，应在统一的指挥下，并配备专人观测桥梁的变化情况，如出现异常应及时通知工作人员马上撤离施工现场。
16、 封闭交通，设立安全警示标志，并派人专人值守
17、 高空作业时材料及工具不能由上向下丢掷,以免伤人.
18、 夜间作业必须有足够的灯光照明,危险作业必须避免夜间施工。
吊梁时应有统一的指挥信号，做到工作协调,准确迅速，并设立总指挥。
广州市兄长弟久建筑切割加固工程有限公司
2009—10-30
