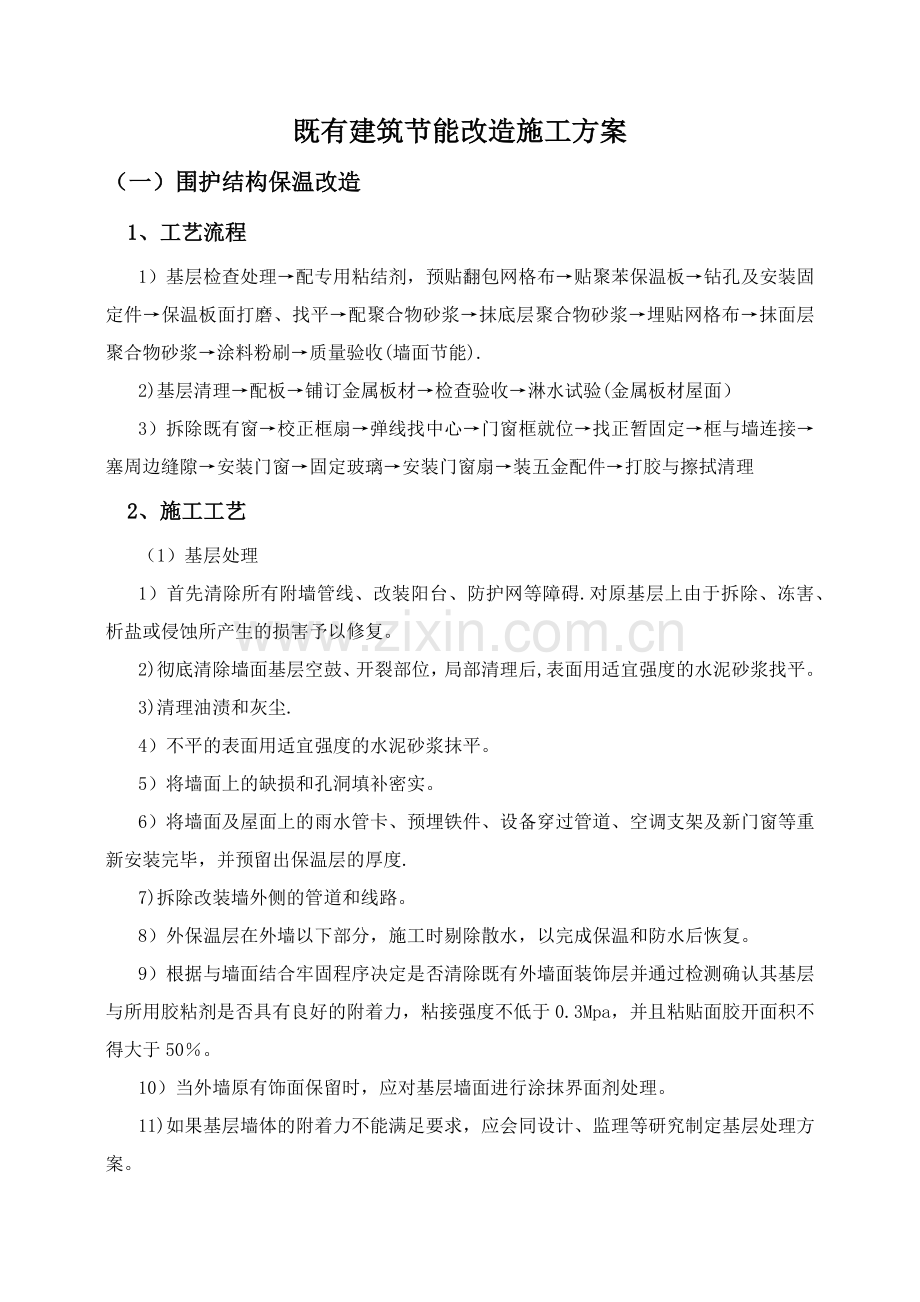

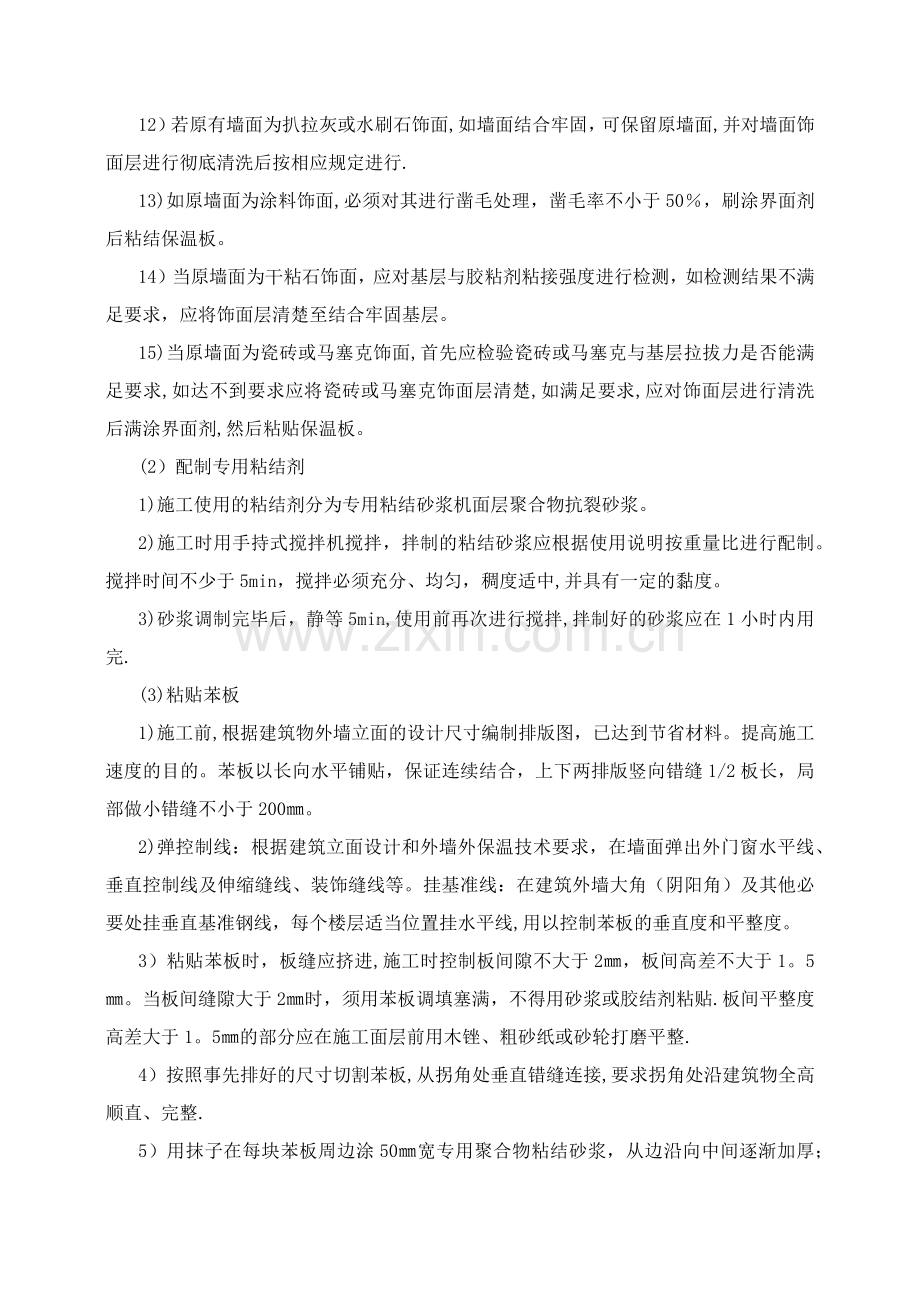

既有建筑节能改造施工方案（一） 围护结构保温改造1、 工艺流程1）基层检查处理配专用粘结剂，预贴翻包网格布贴聚苯保温板钻孔及安装固定件保温板面打磨、找平配聚合物砂浆抹底层聚合物砂浆埋贴网格布抹面层聚合物砂浆涂料粉刷质量验收(墙面节能).2)基层清理配板铺订金属板材检查验收淋水试验(金属板材屋面）3）拆除既有窗校正框扇弹线找中心门窗框就位找正暂固定框与墙连接塞周边缝隙安装门窗固定玻璃安装门窗扇装五金配件打胶与擦拭清理2、 施工工艺（1）基层处理1）首先清除所有附墙管线、改装阳台、防护网等障碍.对原基层上由于拆除、冻害、析盐或侵蚀所产生的损害予以修复。2)彻底清除墙面基层空鼓、开裂部位，局部清理后,表面用适宜强度的水泥砂浆找平。3)清理油渍和灰尘.4）不平的表面用适宜强度的水泥砂浆抹平。5）将墙面上的缺损和孔洞填补密实。6）将墙面及屋面上的雨水管卡、预埋铁件、设备穿过管道、空调支架及新门窗等重新安装完毕，并预留出保温层的厚度.7)拆除改装墙外侧的管道和线路。8）外保温层在外墙以下部分，施工时剔除散水，以完成保温和防水后恢复。9）根据与墙面结合牢固程序决定是否清除既有外墙面装饰层并通过检测确认其基层与所用胶粘剂是否具有良好的附着力，粘接强度不低于0.3Mpa，并且粘贴面胶开面积不得大于50。10）当外墙原有饰面保留时，应对基层墙面进行涂抹界面剂处理。11)如果基层墙体的附着力不能满足要求，应会同设计、监理等研究制定基层处理方案。12）若原有墙面为扒拉灰或水刷石饰面,如墙面结合牢固，可保留原墙面,并对墙面饰面层进行彻底清洗后按相应规定进行.13)如原墙面为涂料饰面,必须对其进行凿毛处理，凿毛率不小于50，刷涂界面剂后粘结保温板。14）当原墙面为干粘石饰面，应对基层与胶粘剂粘接强度进行检测，如检测结果不满足要求，应将饰面层清楚至结合牢固基层。15)当原墙面为瓷砖或马塞克饰面,首先应检验瓷砖或马塞克与基层拉拔力是否能满足要求,如达不到要求应将瓷砖或马塞克饰面层清楚,如满足要求,应对饰面层进行清洗后满涂界面剂,然后粘贴保温板。(2）配制专用粘结剂1)施工使用的粘结剂分为专用粘结砂浆机面层聚合物抗裂砂浆。2)施工时用手持式搅拌机搅拌，拌制的粘结砂浆应根据使用说明按重量比进行配制。搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中,并具有一定的黏度。3)砂浆调制完毕后，静等5min,使用前再次进行搅拌,拌制好的砂浆应在1小时内用完.(3)粘贴苯板1)施工前,根据建筑物外墙立面的设计尺寸编制排版图，已达到节省材料。提高施工速度的目的。苯板以长向水平铺贴，保证连续结合，上下两排版竖向错缝1/2板长，局部做小错缝不小于200。2)弹控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平线、垂直控制线及伸缩缝线、装饰缝线等。挂基准线：在建筑外墙大角（阴阳角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线,用以控制苯板的垂直度和平整度。3）粘贴苯板时，板缝应挤进,施工时控制板间隙不大于2，板间高差不大于1。5。当板间缝隙大于2时，须用苯板调填塞满，不得用砂浆或胶结剂粘贴.板间平整度高差大于1。5的部分应在施工面层前用木锉、粗砂纸或砂轮打磨平整.4）按照事先排好的尺寸切割苯板,从拐角处垂直错缝连接,要求拐角处沿建筑物全高顺直、完整.5）用抹子在每块苯板周边涂50宽专用聚合物粘结砂浆，从边沿向中间逐渐加厚；在苯板下侧预留50宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出，中间部位采用涂抹粘贴砂浆。6）苯板按要求上墙后，用2m靠尺寸复压平，保证其平整度及粘贴牢靠,板与板之间要挤进,不得有缝,板的缝隙间不得有粘结砂浆,否则该部位则形成冷桥.7）网格布包角：从拐角处粘贴大块苯板后，遇到阳台、窗洞口、挑檐等部位须进行耐碱玻纤网格布翻包,即在基层墙面上用聚合物粘结砂浆预粘贴网格布，翻包部分在基层上粘结宽度不小于80，且翻包网格布本身不得出现搭接。8）在门窗洞口部位的苯板，不得用碎板并凑，需用整幅板切割，其切割边沿必须顺直、平整，尺寸方正，其他接缝距洞口四边应大于200。9）在窗口位置的板块之间搭接缝要考虑防水问题，在窗台部位水平粘贴板压立面板，即避免睡眠出现竖缝，并做出流水坡度，在窗户上口，须立面板压住横板。（4）安装固定件对于依靠粘贴墙面固定的苯板，其粘贴牢靠后，应在824h内安装固定件(视气温因素掌握时间），按照方案要求的位置用冲击钻钻孔，（5）打底苯板接缝处表面不平时,需要衬有方木的粗砂纸打底,打磨动作为圆周方向轻柔旋转，不允许沿板缝平行方向打磨，打磨后用刷子清理表面碎屑。（6）滴水槽1）在所有外窗洞口侧壁的上口用墨线弹出滴水槽的位置，并依据窗框进行校核。2）按照弹好的墨线在苯板上暗号定位靠尺，用开槽机将苯板上切出定位凹槽,成品滴水槽尺寸为1010，考虑到面层砂浆厚度为57，为保证凹槽内塞入成品滴水槽后于面层砂浆高度一致，故切凹槽尺寸为8*13,差值尺寸是为粘结砂浆预留空间,成品滴水槽塑料条用抹面层砂浆粘贴.（7)设计伸缩缝为减少外墙保温系统温度应力影响，应按设计设置外墙保温系统伸缩缝。施工时预先用墨斗弹出伸缩缝的位置线，并用水准仪或注满水的塑料管进行校核伸缩缝的水平度。（8）抹第一遍面层聚合物抗裂砂浆1）在确定苯板表面界面剂晾干后进行第一遍面层聚合物抗裂砂浆施工。面层控制在1-2之内,不得涂抹。2）第一遍聚合物抗裂砂浆在滴水槽处抹至滴水槽口边即可,槽内暂不抹聚合物砂浆.3)伸缩缝内苯板端部及窗口苯板通槽侧壁位置要抹聚合物砂浆，以粘贴翻包网格布.（9)埋贴网格布1)所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布铺平，使其紧贴聚合物砂浆。2）门窗洞口内侧周边及洞口四角均增加一层网格布进行加强,洞口四周网格布尺寸为300*200，大墙面粘贴的网格布搭接在门窗口周边的加强网格布之上，一同埋贴在底层聚合物砂浆内.3）将大面积网格布沿长度、水平方向绷直绷平。网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布左右搭接宽度为100,上下搭接宽度为80.不得使网格布褶皱、空鼓、翘边.要求砂浆饱满度为100%，严禁出现干搭接。4)在伸缩缝处，须进行网格布翻包。网格布预粘在墙面上的尺寸为80，用网格布和粘结砂浆将苯板的端头抱住，大墙面粘贴的网格布盖在搭接的80网格布之上,一同埋贴在底层聚合物砂浆上.5）在墙身阴、阳角处必须从两边墙身埋贴的网格布双向绕角相互搭接,各搭接宽度为不小于200。6）墙裙勒脚沿饰面部分加挂加强镀锌钢丝网，并用专业机械固定件进行固定.（10）抹面层聚合物抗裂砂浆1）抹完聚合物抗裂砂浆并压入网格布后，待砂浆凝固至表面基本干燥，不粘手时，开始抹面层聚合物砂浆,抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物抗裂砂浆总厚度在3-5之间。2）滴水槽做法先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆,然后将塑料成品滴水槽压入苯板槽内。塑料成品滴水槽塞入深度应综合考虑完活后面层高度,这样才能保证成品滴水槽与面层聚合物抗裂砂浆高度一致，确保观感质量.苯板槽内砂浆必须填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽砂浆内,若网格布在此处断开,必须搭接，搭接宽度不小于65。滴水槽凹槽处需附加一层网格布，网格布搭接80。所有阳角部位，面层聚合物抗裂砂浆均应做成尖角，不得做成圆弧。面层砂浆施工应选择施工时及施工后24h，没有雨水的天气进行，避免雨水冲刷造成返工。在预留孔洞位置处，网格布断开,此处面层砂浆的留槎位置应考虑后补网格布与原大面积网格布搭接长度要求而预留一定长度。面层聚合物抗裂砂浆应留成直槎。（11）细部及特殊部位做法1)预留孔位置（破损处）的处理进行大面积苯板粘贴施工时，在遇到外脚手架的连墙杆时,苯板只能甩槎处理:在外墙保温施工完毕后拆除过程中，对此部位进行修补处理。用干硬性水泥砂浆将脚手眼填充密实，表面抹平。按照预留孔洞尺寸裁截一块尺寸相同的苯板并打磨边沿部位，使其能够严密封填于孔洞处。将上述预裁好的苯板背面涂上粘结砂浆，将其镶于孔内。涂抹底层聚合物抗裂砂浆，切一块网格布(面积大小应与周边已施工好的网格布搭接80）。埋入网格布,并涂抹面层聚合物抗裂砂浆预周边平整.2）建筑物首层保温做法首层墙体外保温做法与标准层规定相同外,为提高面层的抗冲压能力，要求外加一层加强网格布。(12）苯板与基层应有可靠的结合,苯板与基层粘结面积不小于40,其结合强度应通过检测，且不得低于0。1Mpa。（13)外装饰面层:外保温系统施工完成并验收合格后进行装饰面层，饰面层腻子采用与外保温系统配套的柔性耐水腻子,饰面层涂料宜采用涂料。（14）既有建筑改造不应破坏原有结构体系，不损坏除门窗以外的室内装饰，不影响使用功能。(15）门窗的位置应尽量接近外墙。窗框外皮和保温层里皮一致。窗周边与保温层交接处,应按设计进行密封处理。窗框与墙体之间的缝隙宜采用高效保温气密材料加弹性密封胶封堵.（16）窗安装必须牢固可靠，在砖砌体上安装时严禁用射钉固定,应用膨胀螺钉固定且不得固定在砖缝处.（二） 采暖供热系统改造本工程施工过程要做到正常施工并保证正常运行，这使得施工难度增加，顾施工中应注意以下几点:（1）原暖气系统的拆卸必须采用工人手工拆除，搬运过程中有些设备不方便使用，要采用人工搬运方式,同时设专门人员对拆卸搬运过程进行监督,以免造成人身伤害。（2）楼内人员活动频繁，为防止造成人身伤害,需要放置安全警示牌等以示提醒，同时采取一定的遮挡措施，以免管件机具等倾斜、掉落砸伤楼内人员;（3)管件、机具等要轻拿轻放，以免出现噪音,影响楼内人员;（4）施工过程中的管件、机具要轻拿轻放，必要时需要在墙壁、地面上铺设遮挡物，以防止管件、机具等放置、移动过程中对墙壁及楼地面造成破坏；1、 施工工序拆除原暖气系统安装准备卡架安装管道安装（先干管,再立管,后支管)散热器安装水压试验系统冲洗防腐保温系统调试后期恢复2、 施工方案（1)拆除原暖气系统1 为防止对办公环境等造成破坏，原有暖气系统采用手工拆除方法,自较高楼层开始逐层拆除.2 涉及吊顶拆除应尽量避免造成大的破坏，以便于后期恢复.3 拆除过程中应注意人身安全，避免立管倾斜、掉落,散热器砸伤工人及其他人员.同时对周围物品做好保护措施。拆除下来的管道、暖气罩、散热器等整需齐码放到指定地点。（2)安装准备认真熟悉图纸，按设计图纸画出管路的位置、管径、预留口、坡向、阀门及支架位置,包括干管起点、末端和拐弯、节点、预留口、坐标位置等。钢管在安装前应进行严格的管内除锈，清除杂质,试压冲洗合格后方能连接。（3）卡架安装本工程部分干管采用挂式安装方法，按设计要求和规定间距安装，挂线作为卡架安装的基准线。吊环按间距位置套在管上,再把管抬起穿上螺栓拧上螺母,将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓.（4）管道安装根据主要机具需用量计划和进场时间，做好机具设备的购置、安装和调试工作，保证工程正常使用。材料设备进场后，首先由材料员进行数量检验,然后由技术质量人员进行技术性能确认,填写材料设备进场检验记录。1干管安装干管的各部件和管段已加工制作完毕,并已适当的组装在一起,按图纸进行就位安装，干管安装完毕后进行阶段性的管道压力试验，试验压力0.8MPa，然后进行该管段的防腐和保温工作。2 立管安装2。1 核对各层孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点.2.2 安装阀门前先卸下阀门盖,有钢套管的先穿到管上,按编号从第一节开始安装。2。3 检查立管的每个留口标高、方向、半圆弯等是否准确、平正。将事先栽好的管卡子松开,把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最后填堵孔洞，预留口必须加好临时丝堵.3 支管安装采暖支管随散热器安装同时施工，供回水管安装完成后做压力试验,而后进行冲洗，合格后将水泄净.管道穿墙处应加套管，套管直接比钢管大2号。穿墙等处的钢管与套管之间用石棉绳填实，套管与建筑结构之间空隙部分用水泥砂浆填实堵好。本工程采暖系统所用管材均为焊接钢管，DN32采用焊接连接，DN32采用螺纹连接,连接方法如下：a焊接连接方法： 管道焊接把钢套管先系在管子上，焊管时把管就位、找正,然后施焊,要保证焊波均匀一致，焊缝表面无结瘤气孔，无夹渣，焊完后清理干净，做好防腐处理。管道安装完检查坐标，标高预留口位置和管道变径等是否正确。然后找直,用水平尺校对复核坡度,调整合格后，装好U形卡，使其松紧适度，平正一致,地埋管道安装前做好防腐,按设计要采暖管道隐检后做好保温。 b螺纹连接方法:在选好的管材上画线，按线断管,断管后要将管口断面的铁膜，毛刺清除干净，将管材按管径尺寸分次套制丝扣，一般以管径1532mm套二次.4050mm套三次为宜，在丝扣处涂铅油，缠麻后带入管件，然后用管钳将管件拧紧,使丝扣外露23扣,去掉麻头，擦净铅油，编号放在适当位置等待调直,在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后,再将预留口方向转到合适部位并保持正直。管道连接后,调直前，按设计图纸核对其管径,预留方向,变径部位是否正确。（5）散热器安装散热器均采用内腔无砂型喷塑新艺666(SC（WS）TXY268（10）),散热器挂式安装,单片散热量为138W，耐压0。8MPa，安装背面与装饰后的墙内表面安装距离为30mm.散热器安装前首先检查散热器安装位置及立管预留口是否准确,量出支管尺寸和灯叉弯大小。（散热器中心距墙与立管预留口中心距墙之差），将散热找直，找正垫牢后。将管两头丝扣拌铅油缠麻,将油任连接散热器,把麻头清净，外露丝扣和镀锌层破坏处刷好防锈漆，用钢卷尺，水平尺，线坠校对支管的坡度和平行距离尺寸，并复查立管及散热器有无移动,按规定压力进行系统试压及冲洗，合格后办理验收手续，并将水泄净。（6）水压试验根据设计要求，采暖管道系统顶点工作压力0。8 MPa,系统实验压力为1。2MPa；10分钟后压力降不大于0.02MPa，降至工作压力后,检查管道各接口无渗、无漏.试压过程中，若有渗漏，做好标记，泄水后重新连接,连接完毕重新试压，直至合格。（7）系统冲洗连接后应对每一环路逐一冲洗，至出水清净为止。（8)保温防腐室外采暖管道采用预制直埋保温管.采暖管道、支托架除锈后刷防锈漆两道、银粉漆两道。（9)系统调试以上流程完成后应向系统中充水,加热进行调试,观察、测量室内温度是否满足设计要求。（10）后期恢复对拆除的暖气罩、吊顶及其他室内装饰进行恢复.部分不能恢复的吊顶进行重做处理，部分破坏的墙壁进行粉刷.
