绵西高速公路TJB1合同段第七分部 漫水桥专项施工方案

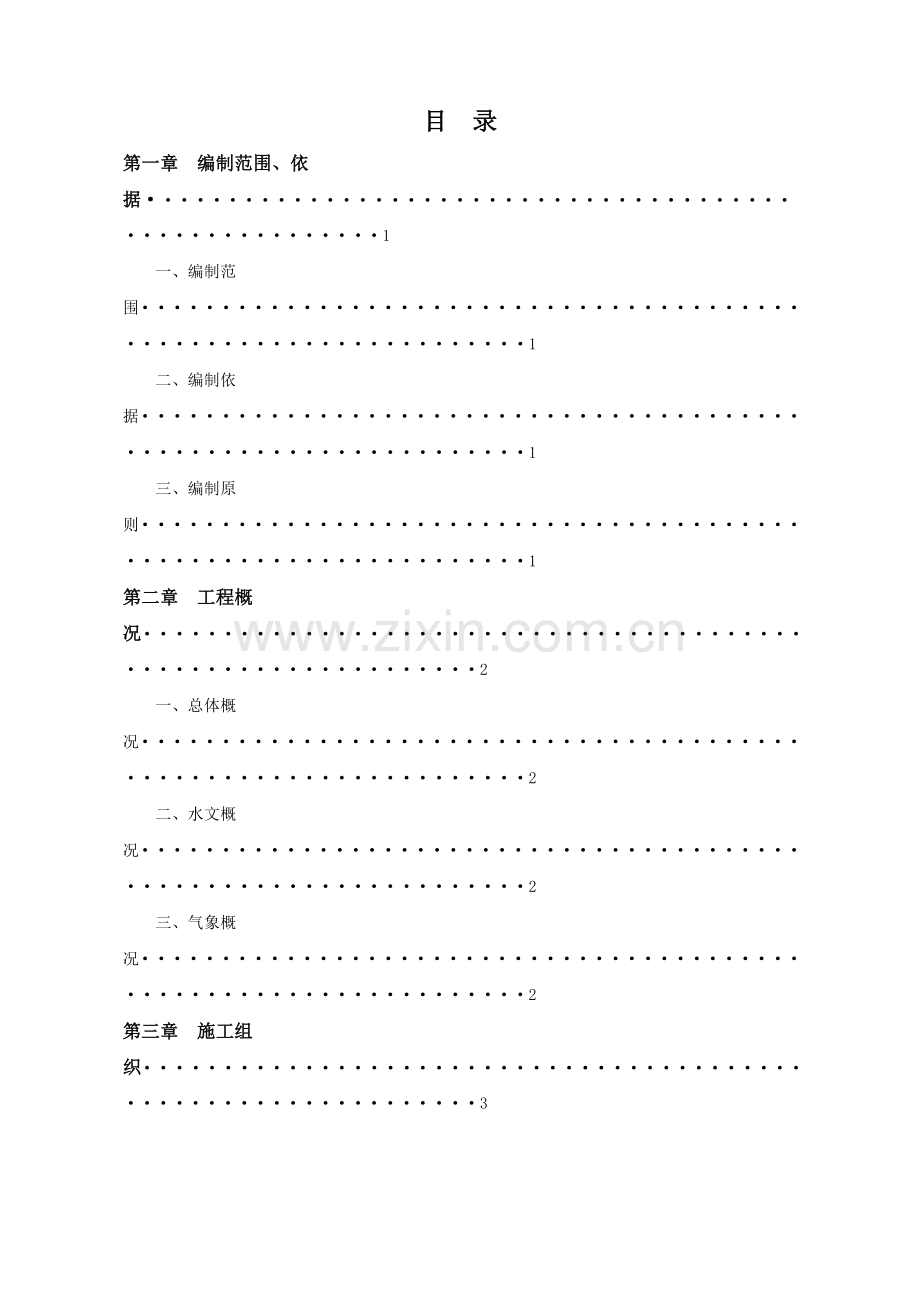

目 录
第一章 编制范围、依据························································1
一、编制范围··································································1
二、编制依据··································································1
三、编制原则··································································1
第二章 工程概况·······························································2
一、总体概况··································································2
二、水文概况··································································2
三、气象概况··································································2
第三章 施工组织·······························································3
一、施工组织体系······························································3
二、施工组织··································································3
三、主要工程数量······························································6
四、主要设备配置······························································6
五、主要人员配置······························································6
六、便桥平面图································································7
第四章 质量保证措施··························································9
一、质量目标··································································9
二、质量保证体系······························································9
第五章 安全施工保证措施·····················································10
一、建立、健全安全保证措施···················································10
二、安全检查程序管理·························································11
三、安全事故管理·····························································11
四、技术安全保证措施·························································11
第六章 文明施工措施·························································13
一、环保施工要求·····························································13
二、环保措施·································································13
三、现场文明施工措施·························································13
第一章 编制范围、依据
一、编制范围
本方案涵盖绵西高速TJA—7项目漫水桥施工的技术规范、组织设计等内容。
二、编制依据
2。1 《公路桥涵施工技术规范》(JTG/T F50－2011）
2.2 《公路工程质量检验评定标准》（JTG F80/1—2012)
2。3 《公路工程施工安全技术规范》(JTG F9—2015）
三、编制原则
3。1 安全第一，预防为主的原则.
3.2 加快施工效率，确保施工工期的原则。
3。3 确保质量创优创标准的原则。
3。4 科学管理的原则。
3.5 文明施工、环境保护的原则。
3.6 建立高效的组织机构、加强施工现场管理的原则。
3。7 合理降低工程成本的原则.
3。8 遵照执行设计标准和施工规范原则。
第二章 工程概况
一、总体概况
本段位于绵西高速公路B1合同段，地处盐亭县境内,起止桩号为：K48+283～K53+860，全长5.577km。本标段主要跨越河流包括水磨河、弥江河及部分冲沟，路线基本沿水磨河河流流向前进，为实现工程保质保量完成的这一目标，需要在修建便道过程中修建五座漫水桥.其中弥江河在拌合站及钢筋场位置修建主要通道漫水桥，在便道前进方向还需要在水磨河上修建4座漫水桥。具体桩位如下:
1、拌和站外侧设置1座跨越弥江河的漫水桥，桥全长48m,宽4。5m.
2、K53+220右侧设置1座跨越水磨河的漫水桥，桥长24m，桥宽4。5m。
3、K52+900左侧设置1座跨越水磨河的漫水桥，桥长24m，桥宽4。5m。
4、K51+800右侧300m处设置1座跨越水磨河的漫水桥，桥长36m，桥宽4.5m。
5、K50+570左侧设置1座跨越水磨河的漫水桥，桥长24m，桥宽4。5m。
二、水文概况
弥江河河床基底以岩石为主,上覆大块块石，河道中部有一条冲击沟，冲击沟宽3m，枯水季节沟深2。0m，雨季河沟深度可达5.0m，河道其余部分基底以河沙、淤泥夹杂大块块石为主.水磨河河床基底以岩石为主，河道较窄，除部分有拦河坝区域水深较大以外,全线水深均为1。0m～1.5m，河道两侧均为耕植土，修建漫水桥时需要对两侧进行加固处理.
三、气象概况
区内所处地理纬度属亚热带地区，地区为亚热带湿润气候，表现为四季分明，终年湿润,气候温和，雨量充沛,无霜期长，气温变化总趋势随地形高度降低而气温递增。全线均属于盆地气候，夏季多暴雨和雷暴，但冬季基本无降雪。
第三章 施工组织
一、施工组织体系
为加强施工组织管理,保证工程质量、安全及进度，建立健全管理体系至关重要,工程组织管理体系图如下:
图1 工程组织管理体系
二、施工组织
2。1 施工工序
漫水桥施工工艺图如下：
河流改道
测量放样
基坑开挖
基础施工
管涵安装
桥面施工
管基施工
管涵接缝处理

图2 施工工艺流程图
2.2 施工方法
1）根据施工使用车辆长度及转弯半径确定出漫水桥路线，定出基础边线，并埋设定位桩。
2)基坑开挖
①基坑开挖应保持良好的排水，基坑开挖前，应对河流进行改引以便施工。
②基础开挖采用挖掘机配合人工开挖，开挖时注意随时掌控基坑深度，挖至河床基岩为止，漫水桥上需要通过罐车、拖车等大型机械设备，基础必须牢实，防止漫水桥在使用过程中损坏，影响工期。
③基坑开挖视现场情况确定放坡坡率，保证桥面净宽4。5m。
3)基础施工
①为防止河流冲刷，基础采用类似地下连续墙的结构形式。
②基础采用浆砌片石,分两层施做，第一层回填50cm厚,选用水稳性高、塑性指数小于6且压缩性小、渗透性强的粗大颗粒;第二层覆盖50cm厚，选用洁净的砂砾，分两层填筑，每层填筑25cm厚，砂砾最大粒径不大于10cm；具体以试验室数据为准。
③待基础施工完毕,浇筑20cm厚C20混凝土垫层,混凝土浇注前,基底表面应保持干净、无淤泥及杂物。振捣密实并整平.混凝土由本项目部自建90型搅拌站拌和，混凝土所用砂石料、水泥均应符合技术要求，严格按实验室给定的施工配合比拌制混凝土，拌和均匀。
4)桥台施工
桥台长度按设计坡度延伸与路基相连。桥台采用浆砌片石围挡.内部填沙土、卵石混合料，分层填筑并压实。在迎水面采用护坡石保护,以减小河流对桥台的冲刷。
5)埋设涵管
①运输、装卸过程中，应采取防止涵管碰撞损坏的措施。安装前检查确认管涵无裂纹、破损等缺陷.
②放出涵管安装轴线后开始安装，各管涵应顺水流方向安装平顺，当管壁厚度不一致时应调整高度使下部内壁齐平.管涵净距1.8m，安装前注意铺筑2~3cm管涵座浆,确保座浆与管涵紧密贴合,使管涵受力均匀。
③安装管涵采用人工配合吊机安装，安装时从下游开始，使接头面向上游，每节涵管应紧贴于基座上，使管涵受力均匀;所有管涵应按正确的轴线安放,并应保证内壁齐平，管内清洁无杂物.
④弥江河1号漫水桥共埋设内径150cm的涵管8组；每组由三根2m长涵管对接，水磨河2号漫水桥共埋设内径100cm的涵管3组；水磨河3号漫水桥共埋设内径100cm的涵管3组,水磨河4号漫水桥共埋设内径100cm的涵管4组，水磨河5号漫水桥共埋设内径100cm的涵管3组,每组均为三根2m长涵管对接,接缝宽度为10～20mm，并用1：3水泥砂浆抹带，形成密封层。管涵之间用浆砌片石填筑。
图3 漫水桥基础处理参照图 图4 漫水桥填筑及桥面施工参照图

6)桥面施工
①桥面浇筑20cm厚C30混凝土，采用单层Ф12钢筋网,按照@15×@15cm布置,保护层5cm。
②混凝土采用自建拌合站拌和，混凝土所用砂石料、水泥均应符合技术要求，严格按实验室给定的施工配合比拌制混凝土，拌和均匀。采用50型插入式振捣棒振捣，振捣时应快进慢出,振捣均与、密实，混凝土表面无气泡方可停止振捣。混凝土养护采用塑料薄膜覆盖洒水养护，待砼强度达到要求后方可进行防护施工。
7）防护施工
漫水桥在使用过程中不可避免要接受洪水检验,需要对其进行防冲刷处理，在漫水桥迎水面及出水面皆需要使用沙浆抹面，或者直接使用混凝土对其进行密封处理，根据往年洪水情况选择防护类型。
三、主要工程数量
表1 5座漫水桥主要工程数量表
序号
项目
数量
单位
备注
1
混凝土
321
m3

2
片石砼
196
m3

3
钢筋
7992
kg

4
φ150cm圆管涵
48
m

φ100cm圆管涵
78
5
砂夹卵石
429
m3

6
涂料
4
桶
两桶黄色、两桶白色
四、主要设备配置
修建漫水桥需要使用到的设备包括挖掘机一台，装载机一台，抽水机一台,生活用车一辆。
五、主要人员配置
表2 主要人员配置表
序号
项目
人员
工作职能
1
机械操作手
2
工程机械操作
2
现场管理
3
现场管理、质量验收
3
测量人员
2
现场施工测量
4
驾驶员
1
施工车辆
5
安全管理员
1
现场安全管理
6
普通工人
10
现场施工
六、便桥平面图
漫水桥施工图纸如下所示：
图5 漫水桥构造图
第四章 质量保证措施
一、质量目标
工程的建设中，要求全体施工人员都要牢固树立“质量第一"的意识，以“精心施工、严格要求、事前控制、杜绝返工”的指导思想，认真对待每个环节,保证工程质量.
二、质量保证措施
虽然漫水桥是由项目部自身人员进行设计、修建，但是为了保证在使用过程中不出现质量事故，必须对设计图纸的合理性进行认真推敲,漫水桥修建点也要进行认真比对,保证优中选优，施工过中要把握好关键点,在进行技术交底时，每道工序交代清楚，除此以外，还需要做到以下几点：
(1)建立以经理为领导的施工、技术、安全和质量管理小组，加强质量意识，使每一个职工都树立良好的质量意识.
(2)严格岗位责任制，质检员对各个工序、各工种实行检查监督管理，行驶质量否决权。
(3)对各工序设置管理点,每道工序严格把关,保证施工质量。
(4)认真填写施工日志及各工序施工原始记录
(5）施工过程中不断地进行施工方案优化工作,以求得施工方案的先进、科学和成熟.
（6）在劳务协作合同中明确质量保证金制度,通过经济的杠杆，来强化施工队伍的质量意识。
第五章 安全施工保证措施
一、建立、健全安全保证体系
1、思想保证：通过安全教育、宣传、反馈，分析原因，制定相应措施，树立全员的安全意识，明确安全责任重于泰山的思想。
2、组织保证：经理部、安保科、生产班组分级管理，层层落实安全责任制度。
3、技术保证：在进行施工组织设计时,充分考虑安全设计，拟定出相应的管理办法、措施.层层进行安全上的难点、重点交底,对施工人员进行上岗培训，树立“安全人人有责,安全时时注意”的意识，严格安全设施的布置、配戴。
4、经济物质保证：在安全设计和购置、布置上加大投入，凡有安全隐患的地方加强防范，绝不疏漏。
5、法律保证：严格执行国家的安全法规如有违背，坚决制止，杜绝违法施工.
图6 安全生产保证体系
二、安全检查程序管理
1、各施工环节、施工工序的组织设计中是否具有安全措施的设计，措施是否切实有效、可行。
2、安全设施、设备是否及时购置，数量、规格及标准应符合要求。
3、各生产工序、各环节在开工以前，首先布置安全设施，并实行检查验收制，条件不符合要求时不允许开工。设施不规范必须返工达到规范要求时才允许开工。
4、实行专职安全人员跟班检查,及时发现和整改安全上出现的疏忽和麻痹。
5、作好安全检查记录，特别是对隐患的记录必须具体.
6、安全检查后,要认真、全面地进行系统分析,定性定量进行安全评价，对口研究对策，进行整改和加强管理。
7、整改是安全管理的重要组成部份,是检查结果的归宿。整改工作也要作好记录，并复检.
三、安全事故管理
安全管理作为影响公司社会评价以及项目绩效考核的重要依据，必须谨慎对待。建立完善的事故发生应急预案十分必要,可有效降低社会影响，应急预案确定后，需要定期进行演练,项目安全部门带头，对演练过程中遇到的问题进行谈论,商量解决对策，形成文件存档，且报经理部、业主备案。
安全事故要做到“防患于未然"，争取将其扼杀在摇篮之中，如若不幸发生，需要及时处理，严格按照事故处理程序执行.事故处理程序框图如下图所示：
四、技术安全保证措施
1、合理安排施工工序，尽量减少立体交叉作业.
2、施工用电按《施工现场临时用电安全技术规范》（JGJ46—2005）要求进行设计、安装、使用和保护.所有电力设备设专人检修维护,并设置警示标志。
3、施工现场实施机械安全管理及安装验收制度。施工机械、机具和电气设备。在安装前按照安全技术标准进行检测，经检测合格后方可安装，经验收确认状况良好后方可运行。机械操作人员持证上岗，定期维护、保养机械,确保完好率和使用率。
图7 事故应急处理程序框图
第六章 文明施工措施
一、环保施工要求
（1）严格执行有关法律、法规,四川有关环境保护等方面信息,指导现场环保工作.
(2）对施工现场重要环境因素岗位的职工组织相关培训,持证上岗；对外协队职工加强教育，控制人为活动噪声，对易产生噪声的物品轻拿轻放,杜绝人为敲打、叫嚷、野蛮装卸等现象，最大限度减少噪声;
(3）现场施工的油料筒必须存放在专用库房内，库房地面满铺油毡防止渗漏；
（4）在进行施工部署时，尽量避免施工措施对环境的影响；
(5)施工做到场地有序，做到收工即场地清,无施工垃圾，生活区域无生活垃圾；
(6)对所有管理及施工人员进行环保教育,提高环保意识.
二、环保措施
(1)污染预防的原则：不产生污染为最优选择，其次减少污染产生，最后采取必要的末端治理,控制污染.
（2）为了避免由于施工原因造成对附近居民的影响，采取相应措施来减小噪声、粉尘、光线等污染。
(3）为避免进出车辆对道路造成污染（尤其雨季），应采取必要措施.
(4）生产和生活垃圾应及时清理到指定地点，保证工作环境和生活环境的整洁。
三、现场文明施工措施
(1)在施工中贯彻文明施工的要求，推行现代化管理方法，科学组织施工，做好施工现场的各项管理工作。
(2）施工现场的主要管理要员在施工现场应当佩戴证明其身份的证卡。
(3）施工现场的用电线路，用电设施的安装和使用必须符合安装规范和安全操作规程，严禁任意拉线接电。施工现场必须设有保证施工安全要求的夜间照明；危险潮湿场所的照明以及手持照明灯具,必须采用符合安全要求的电压。
（4)保证施工现场道路畅通，排水系统处于良好的使用状态；保持场容场貌的整洁,随时清理建筑垃圾。在车辆，行人通行的地方施工，应当设置井、沟等的覆盖物和施工标志。
(5)施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消险隐患,保证其安全有效.
（6）职工生活设施，符合卫生，通风,照明等要求。职工的膳食，饮水供应等应当符合卫生要求。
（7)做好施工现场安全保卫工作,采取必要的防盗措施，在现场周边设立围护设施.非施工人员不得擅自进入施工现场。
