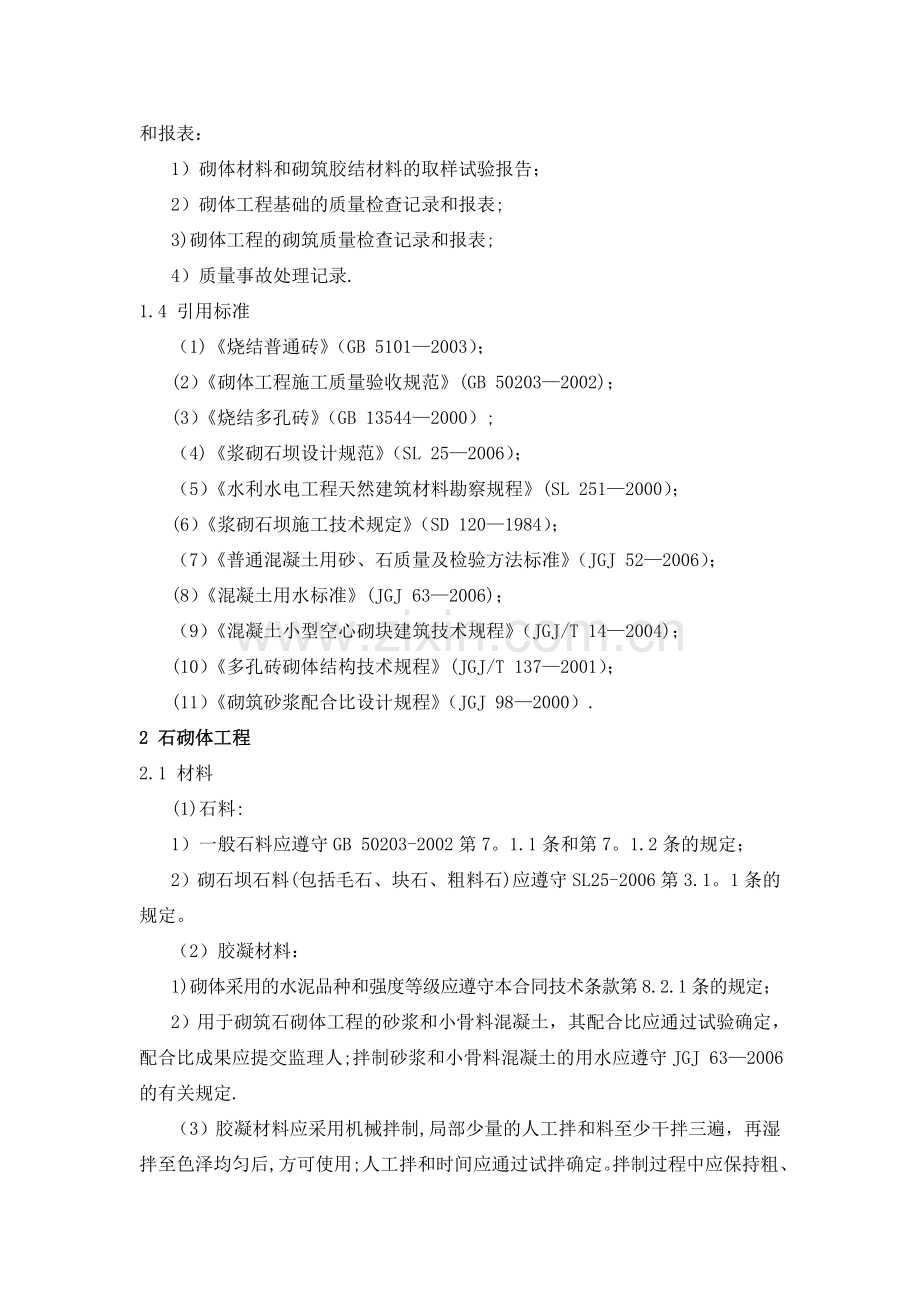

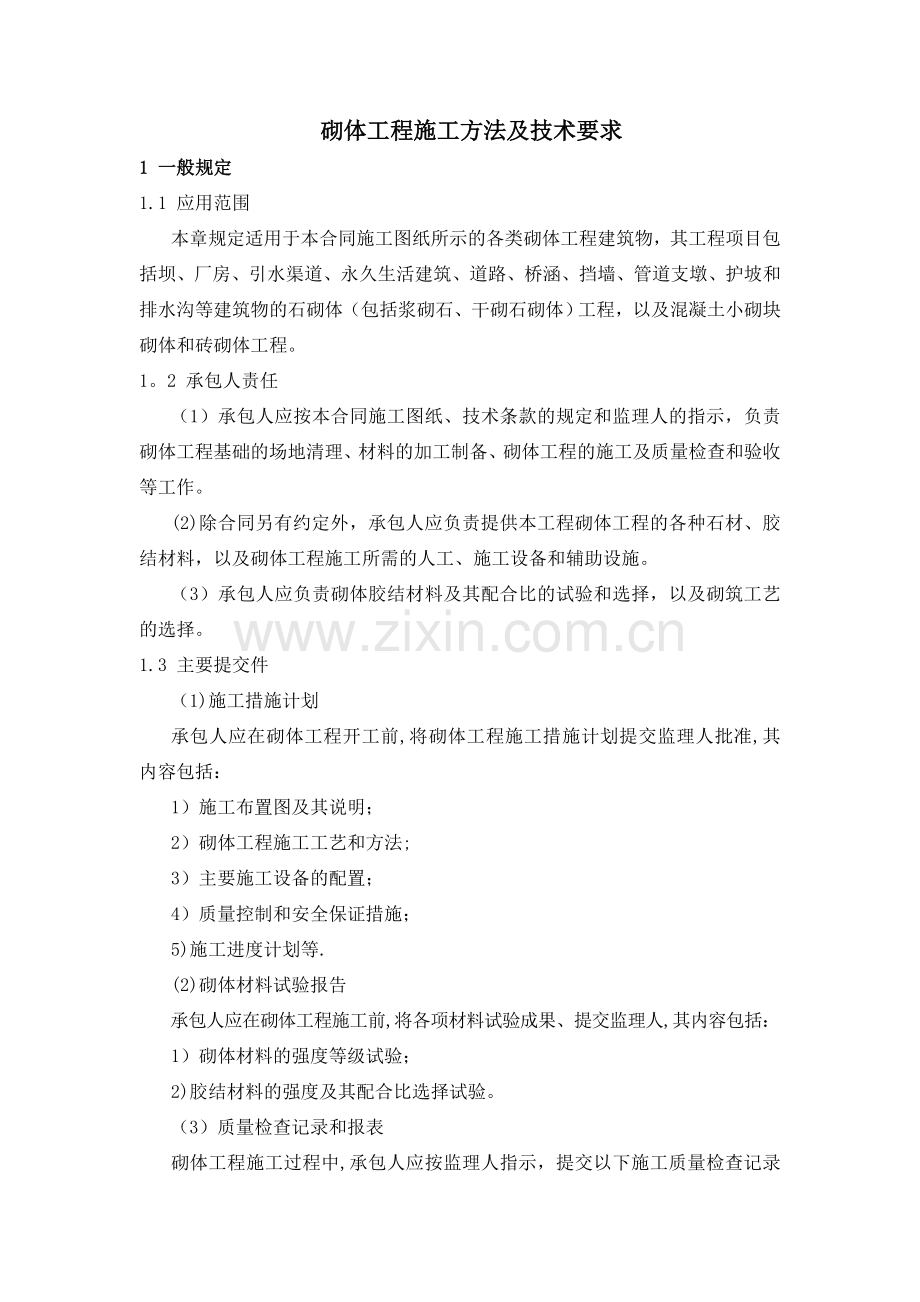

砌体工程施工方法及技术要求1 一般规定1.1 应用范围本章规定适用于本合同施工图纸所示的各类砌体工程建筑物，其工程项目包括坝、厂房、引水渠道、永久生活建筑、道路、桥涵、挡墙、管道支墩、护坡和排水沟等建筑物的石砌体（包括浆砌石、干砌石砌体）工程，以及混凝土小砌块砌体和砖砌体工程。1。2 承包人责任（1）承包人应按本合同施工图纸、技术条款的规定和监理人的指示，负责砌体工程基础的场地清理、材料的加工制备、砌体工程的施工及质量检查和验收等工作。(2)除合同另有约定外，承包人应负责提供本工程砌体工程的各种石材、胶结材料，以及砌体工程施工所需的人工、施工设备和辅助设施。（3）承包人应负责砌体胶结材料及其配合比的试验和选择，以及砌筑工艺的选择。1.3 主要提交件（1)施工措施计划承包人应在砌体工程开工前,将砌体工程施工措施计划提交监理人批准,其内容包括：1）施工布置图及其说明；2）砌体工程施工工艺和方法;3）主要施工设备的配置；4）质量控制和安全保证措施；5)施工进度计划等.(2)砌体材料试验报告承包人应在砌体工程施工前,将各项材料试验成果、提交监理人,其内容包括：1）砌体材料的强度等级试验；2)胶结材料的强度及其配合比选择试验。（3）质量检查记录和报表砌体工程施工过程中,承包人应按监理人指示，提交以下施工质量检查记录和报表：1）砌体材料和砌筑胶结材料的取样试验报告；2）砌体工程基础的质量检查记录和报表;3)砌体工程的砌筑质量检查记录和报表;4）质量事故处理记录.1.4 引用标准（1)烧结普通砖（GB 51012003）；(2）砌体工程施工质量验收规范(GB 502032002)；(3）烧结多孔砖（GB 135442000）;（4)浆砌石坝设计规范（SL 252006）；（5）水利水电工程天然建筑材料勘察规程(SL 2512000）；(6）浆砌石坝施工技术规定（SD 1201984）；（7）普通混凝土用砂、石质量及检验方法标准（JGJ 522006）；(8）混凝土用水标准(JGJ 632006)；（9）混凝土小型空心砌块建筑技术规程（JGJ/T 142004)；(10）多孔砖砌体结构技术规程(JGJ/T 1372001）；(11）砌筑砂浆配合比设计规程（JGJ 982000）.2 石砌体工程2.1 材料(1)石料:1）一般石料应遵守GB 50203-2002第7。1.1条和第7。1.2条的规定；2）砌石坝石料(包括毛石、块石、粗料石)应遵守SL 25-2006第3.1。1条的规定。（2）胶凝材料：1)砌体采用的水泥品种和强度等级应遵守本合同技术条款第8.2.1条的规定；2）用于砌筑石砌体工程的砂浆和小骨料混凝土，其配合比应通过试验确定，配合比成果应提交监理人;拌制砂浆和小骨料混凝土的用水应遵守JGJ 632006的有关规定.（3）胶凝材料应采用机械拌制,局部少量的人工拌和料至少干拌三遍，再湿拌至色泽均匀后,方可使用;人工拌和时间应通过试拌确定。拌制过程中应保持粗、细骨料含水率的稳定性，根据骨料含水量的变化情况,随时调整用水量，以保证水灰比的准确性。(4）胶凝材料应随拌随用,胶凝材料的允许间歇时间应通过试验确定，在运输或贮存中发生离析、析水的胶凝材料，砌筑前应重新拌和,已初凝的胶凝材料不得使用.2.2 浆砌石坝砌筑（1）浆砌石坝胶结材料采用的砂和砾石应遵守SD 1201984第2章的规定。（2）浆砌石坝砌筑体与基岩的连接应遵守SD 1201984第4章第1节的规定。(3)浆砌石坝的砌筑应遵守SD 1201984第4.2。44.2。9条的规定，砌体应密实、无架空和漏浆情况。其砌体容重和空隙率的控制应遵守SD 120-1984第4.2。21条的规定。（4）浆砌石坝的混凝土防渗体施工应遵守SD 1201984第5。1。35。1.15条的规定。（5）浆砌石坝的水泥砂浆勾缝防渗应遵守GB 502032002第7.2节和第7。3节的规定。2。3 干砌石护坡砌筑(1）砌筑护坡的干砌石砌体，应在砂砾石垫层上,以层与层错缝锁结方式铺砌,砂砾垫层料的粒径不应大于 50 mm ，含泥量应小于 5 。垫层与干砌石应随铺随砌.（2）护坡表面砌缝的宽度不应大于 25 mm，砌石边缘应顺直、整齐牢固。（3）砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。2.4 干砌石挡土墙砌筑(1）挡土墙基础底部应砌成 1：5 的底坡，形成与受力方向相反的倾斜坡，挡墙的基础或底层应先用较大的精选石块铺垫。（2）石料应分层错缝砌筑，砌层应大致水平，但不得用小石块塞垫找平.（3）石块应铺砌稳定，相互锁结。（4）当砌体高度超过 6m 时，应沿砌体高度方向每隔 34m 设置厚度不小于 500mm 的水平肋带，并用不低于 M10 的水泥砂浆砌筑固牢。2。5 散抛乱石护坡及根石工程（1）旱地施工：1）按设计要求做好坝胎土坡,施工过程中要采取有效措施，尽量保持土坡完整。2）抛石时应内外咬茬，大块在外，小块在里,抛石当坡度接近设计坡度时应尽量抛较大块石以增强抗水流冲刷的能力.3）抛石完成后，应适当把浮石捡开，做到无游石、无孤石、小石，使外坡平顺达到设计坡度。(2）水中施工：1）抛水下根石之前，应预先探摸水下根石坡度或水下地形,然后根据溜势情况确定抛石方案。在抛石过程中要不断探摸检查,争取一次达到设计要求，坡面不得有凸凹不平现象.2）水中抛石，易被洪水冲揭走失，小块石应严格禁止，在不起挑流作用的坝岸，可用一般石块抛护,但应掌握大块在外、小块在里。迎挑溜的主要坝岸，在其迎水面和坝头冲刷严重部分应该加抛大块石压住坡面，以减少走失，大块石缺乏时，可有重点的采用粘结大块石压护坡或用石笼代替。抛石顺序应由下游开始，逐段抛向上游。3）抛根石应内外咬茬、大块在外、小块在里,外坡平顺,无游石、孤石、小石.4)由坝顶和根石顶向下抛石，要先抛一般石块，预留一部分较大石块抛在坡面及顶部。在船上抛石应由外向里，先抛较大石块、后抛一般石块,逐层抛向水面。要求根石厚度均匀一致、内部密实。5）除紧急抢险外，抛根石一般应选择溜势较小时进行,以便抛投到位。6)水下根石坡度要求平顺，大体一致，不得有过高过低现象。7）船上抛石应准确定位，自下而上逐层抛投，并及时探测水下抛石坡度、厚度.（3）抛石时自坝顶向下，应先抛一般石块，预留一部分较大石块在坡面及顶部;搬运及抛投块石时，采用抛石排，保持石块平稳下落,减少冲击滚动,减少碰损砸碎；为保持坝头的美观,表面采用乱石排整，选用较大石块排砌，接触严密，表面平整。（4)新修或翻修乱石坝护坡一律要进行排整。排整乱石时应符合以下原则和要求:1）铺石应由下而上逐层送料，逐层排整，每次铺石厚度一般掌握在0。5m左右。2)排整时要尽量把长、大的块石向下排放在前沿,把一般石块面向下排在中间，把较小块石排在后头。3）石料排整要求达到上下层层咬茬,互相衔接；坡面要求平顺，表面无浮石、孤石、小石和凸凹不平现象.4）排整时应随时检查，以人在坝面上行走石块不动不响为合格。（5)散抛乱石护坡及根石工程质量标准应符合下表要求:项次检测项目允许误差水上水下1铺底高程（mm）1002002抛石总高(mm)1002503铺底宽（mm）1002004砌体顶宽（mm)100（6）散抛石护坡单元工程施工质量标准项次检验项目质量要求主控项目裹护厚度允许偏差为10%一般项目石料块重河道整治裹护工程进场石料应分批进行抽检.不得使用风化石料,符合设计块重要求的石料块数抽检合格率不小于80。（7）块石粗排护坡单元工程施工质量标准项次检验项目质量要求主控项目裹护厚度允许偏差为10一般项目1坡面平整度坡度平顺，用2m靠尺检查允许偏差为10cm2石料块重河道整治裹护工程进场石料应分批进行抽检。不得使用风化石料，符合设计块重要求的石料块数抽检合格率不小于80%。3粗排质量石块稳固、无松动4腹石逐层填充，无淤泥杂质2.6铅丝笼石 （1）材料1）铅丝笼石的铅丝型号要符合设计要求，质量要符合国家标准（GB308182）,韧性适中，表面镀锌标准不低于国家标准.表面镀锌均匀，无锈蚀、锈斑等。2）块石采用一般块石和少部分小块石.（2)铅丝笼体积为施工图中石笼体积，铅丝网片要严格控制网眼大小，网孔尺寸按设计规定实施。(3）铅丝笼石采用人工编笼、人工装石、封口。铅丝笼石在坝面抛投地点现场加工，人工辅以简单器具抛投或摆放.铅丝笼应在旱地装封，装封时应将编好的网片铺平，然后按网片规格装排块石，装排块石时要先装四边，后装中间,大石排紧，小石填严，大石在外，小石在内。按此装排方法自下而上逐层上排，待装到规定的尺寸后，将网片的其它面向上拢起,用铅丝扎口,并用手钳拧紧。装填后的石笼应得到填石饱满，外形方正,扎口结实。（4）旱滩施工铺设的铅丝笼，每隔610m应留出一道缝隙,其间填充一排块石，以适应靠溜后的沉陷变形。(5）水中抛笼1）水中施工抛石笼应采取措施，防止损坏坝岸。2）应从最能控制险情的部位抛起，依次扩展，并适时进行水下探测，坡度厚度应符合设计要求.3）抛笼前先探摸水下地形，对散抛石占体水下边坡作出准确定位,然后根据占体坡度情况和坡脚位置具体抛笼。4)抛完后须用大石块将笼与笼之间不严密处抛填补齐。2。7 乱石粗排工程（1）乱石粗排应严格按照设计尺寸修作，面石一律进行排整,要求里外石块咬茬，坡度平顺,坡面不允许有游石、孤石、补贴石、小石和凸凹不平等现象。乱石护坡表面应排整施工掌握以下要点:1)为避免损伤坝基的粘土层，石方要通过抛石滑槽投放，随抛随排，禁止倾倒成堆.2）石护坡要逐层填实，用大石排紧小石塞严,无活石，以脚踏不动为准，并把大石排放在前面，较小石块排在后面。3）坝面石选用较大石块排砌，坝面上下层层压茬,结合平稳，前半部不得使用垫子石，上下两层面石石面应接触严密，坝面坡度平整. （2）乱石粗排单元工程质量检查应符合下表规定：项次检测项目质量标准1石料质地坚硬、单块重不小于25kg，且厚度不小于150mm。2基层砌筑无淤泥杂质、铺底用大石排紧，小石填严。3面石砌筑禁用小石、平石，不得有通天缝.2.8 拆改坝岸和挖槽（1）坝岸拆改,一般拆到设计根石以下0。51.0m，或拆到设计枯水位以下0.51.0m，挖槽戴帽加高的挖槽深度，应符合设计要求。(2）为了确保施工安全,开挖边坡应留有足够的稳定边坡，一般压实土可取1：0。5。挖槽戴帽加高的槽底宽度应不小于0.5m。(3)坝岸加高改建时，应将旧坝岸拆成外高内低的花茬或阶梯形斜面，以保证新旧砌体结合牢固。(4）拆改和挖槽戴帽加高的浆砌石坝，如有部分断面座落在土基上，则需用碎石或灰土做垫层，其厚度按设计厚度（不小于500mm）。（5）拆改坝岸时应加强水情联系，并集中力量，确保汛前完工.如工段较长时，可以拆一段，砌一段，随拆随砌。2。9 砌石工程(1)砌沿子石施工应遵守以下一般原则和要求:1）沿子石一般要求厚180-520mm、宽250500mm，长300800mm.顶底两面和外露面要粗打整平.2）沿子石用石灰砂浆水平安砌，要求贴实、平稳，每层厚度相同,按设计坡度，逐层错台，收分一致。长短沿子石应相间使用，每砌四至五块沿子石，需用长度大于400mm的长石丁砌一块，拐角、端头等处应适当加强。3)沿子石平缝和立缝的缝宽一般为10mm左右。上下两层砌缝相错应大于80mm。立缝需要用灰浆填满、抹平。（2)干填腹石施工应遵守以下原则和要求：1）干填腹石要通过抛石槽投放。面石每扣砌12层投放一次，随砌随填,腹石应低于面石尾部。禁止倾倒成堆。2）干填腹石要逐层填实，选用较大的石块先排紧，用小石块塞严，以脚踏不动为准,并把较大石块排在前面，较小石块排在后面.3）上下坯应很好地结合,每2m2内安一立石,立石可高出平面200mm.4)与沿子石搭连的腹石(通称二脖石）应选用与沿子石厚度大致相同的较大石块,排填严实，与沿子石搭接紧密，不得用大量小石块填塞。填腹石应与砌沿子石进度一致，逐层填平.5）腹腔石的后部，应按设计坡度要求，用较大石块砌成平顺的背面，以保证坝胎回填后土石结合紧密。(3)干填腹石质量标准应符合下表要求:项次检查项目质量标准1上下坯结合每2m2内设一立石2密实情况空隙直径不得大于110mm3腹石牢固情况无活石4面石与腹石结合咬茬严紧，连接牢固。（4）干填腹石单元工程质量检查、检测数量为沿坝轴线每10m长作为一检查单元，检查单元中的每一项至少检查3-5个点次。 (5）回填1）砌石坝砌垒沿子石、填腹石及背后回填坝胎土三道工序，可随坯同起，进度互相适应,亦可按设计坡度先做好坝胎土坡,然后分层砌石。2）坝胎回填,一律用粘土，其水平宽度最少不小于500mm，要分层夯实，干容重达1.5t/ m3以上。回填土如与砌体随坯同起，土石结合面要特别注意夯实。如按设计坡度先做成坝胎土坡，砌石坝分层砌石时应与土坡贴紧,不留空隙.2。10 干丁扣坦石工程(1）按设计要求做好坝胎土坡，施工过程中要采取有效措施，保持土坡完整。(2)面石可以用厚度大致相同的石料平缝干砌，也可以按石料自然形状乱插花扣严。外坡应按设计坡度，做到平顺一致，不得做成凹坡凸肚。（3）干丁扣面石应从乱石中选出。每块石块要用手锤加工。打击口面,并大致方正。如石块中间有裂缝，则必须打开，否则不得使用.长度在300mm以下的石块，连续使用不得超过四块，且必须加丁字石。一般长条形应丁向砌筑，不得顺长使用。(4)腹石随面石逐层填平，插紧塞严，与面石要搭接牢固，砌体与坝胎土坡应贴靠紧密。（5）干填腹石施工应满足砌石工程干填腹石施工的标准和要求。（6)干丁扣面石和干填腹石工程质量标准应符合下表要求：项次检测项目质量标准（+）（）1铺底高程（mm）100502砌体总高(mm）1001003铺底宽（mm)1001004砌体顶宽(mm）50505坡度（）336缝宽（mm)缝宽要求10mm，最大15mm，在2m2内，缝宽15mm的缝不得超过总缝长的30%。7咬牙缝应尽量避免在2m2内大得超过一条.8坡面洞严禁出现面积大于0。003m2的坝面洞，面积在0。0025-0.003m2的坝面洞在2m2内不超过3个。9悬石每2m2内大得超过一块。(7）干丁扣面石单元工程质量检查标准应符合下表规定:项次检测项目质量标准1石料质地坚硬，单块重量不小于25kg，厚度不小于200mm2基层砌筑无淤泥杂质、乱石铺底用大石排紧，小石填严。3面石禁用小石、重垫子，不得有通天缝、对缝、虚棱石、燕子窝。（8）干丁扣面石单元工程质量检测的位置和数量应符合下列规定：沿坝轴线每10m应不少于一个点次,坝前头、坝上、下跨角、坝起止处应分别设一检查点次，其它检测项目每2m2作为一检测单元,每一单元中每一项检测点次不少于3个。2。11 浆丁扣坦石工程(1)浆丁扣坦石工程砌筑面和填腹石除了满足干扣面石工程和填腹石工程标准要求外，尚应遵守以下原则和要求：1)工程砌筑采用坐浆法施工。2)砂浆拌合应使用机械拌合.砂浆应随拌随用。因故停歇过久，砂浆拌达到初凝时，应作废料处理。3）面石勾缝,所用水泥砂浆应采用较小的水灰比。勾缝前，要先剔缝，缝深2030mm，用清水洗净，不得有泥土，灰土等杂物，缝内砂浆要分次填充、压实，直到与坝面平齐,然后抹光、勾齐。洒水养护不少于3天。（2）浆丁扣坦石工程质量检测内容和标准应符合下列规定：1）浆丁扣面石检测项目同干丁扣面石检测项目。2）浆填腹石检测项目同干丁扣腹石检测项目。3）浆砌、勾缝检查项目应符合下表规定项次检查项目质量标准1原材料符合规范标准2砂浆配合比符合设计要求3砂浆抗压强度符合设计要求4勾缝无裂缝、脱皮现象5浆砌空隙不得用砂浆填塞,要求和小石填塞2。12 备防石（1)每道坝按5 m3/m设计备防石，以备抢险需要。备防石应码放在已成工程坝面，其原则是不影响交通、观测和抢险加固。严禁将备石码放在河滩、洼地和无工程设防的河岸边。(2)备防石应码放整齐、规顺，一般每垛宽24m，高1。0-1.2m，长1020m，每二垛备石之间应留出23m宽的人行过道。（3)备防石应大小块石搭配，垛体应达到内严、外齐、顶平，高宽一致。每垛备石都要标明编号、方量和堆放时间.2。13 砌体工程的质量检查（1）砌体工程砌筑前,承包人应会同监理人对砌筑体基础开挖面的测量放样成果和基础清理质量进行检查，检查记录应提交监理人。（2）用于石砌体工程的水泥、水、砂、胶凝材料和砌石等材料，应按监理人指示和本章第2.1条规定的质量要求进行检查，检查记录应提交监理人。(3）浆砌石砌体的容重和空隙率检查，应遵守SD 120-1984第4。2.21条第3款的规定。（4）有抗渗要求的部位应按监理人指示和施工图纸的要求确定的部位进行钻孔分段压水试验检查,检查结果应提交监理人。（5）浆砌石砌体的质量检查应遵守GB 50203-2002第7章的规定。2.14 石砌体工程的完工验收石砌体工程全部完工后，承包人应向监理人申请完工验收，并提交以下完工验收资料。（1)石砌体工程各项石材的现场试验和检测记录；（2）浆砌石砌体胶结材料配合比检查和试验检验记录；（3）石砌体工程建筑物开挖基面及基础垫层混凝土的质量检查和试验检验记录；（4）石砌体工程建筑物的结构允许偏差和附属结构物的质量检测和验收记录；（5）浆砌石坝容重（空隙率）和密实度（单位吸水率）的试验检验记录；(6）浆砌石坝结构允许偏差和附属结构物的质量检测和验收记录；（7）监理人要求提交的其它完工验收资料.3 砖和小砌块砌体工程砖和小砌块砌体工程砖实体墙、砖空斗墙及带钢筋混凝土构造柱的配筋砖砌体，以及普通小砌块砌体和带钢筋混凝土芯柱或构造柱的配筋小砌块砌体。3.1 材料（1)砖：砖砌体工程采用的普通烧结砖分为粘土砖、页岩砖、煤矸石砖和粉煤灰砖。其外形尺寸应按GB 135442000的规定执行.（2）混凝土小型空心砌块（简称小砌块)：普通混凝土小型空心砌块以碎石或卵石为粗骨料制作；轻骨料混凝土空心砌块以浮石、火山渣、煤渣、自然煤矸石、陶粒等粗骨料制作。(3)砌筑砂浆：砌筑砂浆应遵守GB 502032002第4章的有关规定.3。2 砖砌体施工砖砌体施工应遵守GB 50203-2002第4。24。6节和第5章的有关规定.3.3 小砌块砌体施工（1）小砌块砌筑应遵守JGJ/T 142004第7.3节和第7。4节的有关规定。(2）钢筋混凝土芯柱施工应遵守JGJ/T 142004第7.5节的有关规定。(3）钢筋混凝土构造柱施工应遵守JGJ/T 142004第7。6节的有关规定。3.4 砖和小砌块砌体工程的质量检查和验收（1)砖砌体的质量检查应按GB 502032002第5章的规定进行。（2）混凝土小型空心砌块的质量检查应按GB 502032002第6章的有关规定进行。
