临时施工围挡施工技术交底记录.doc

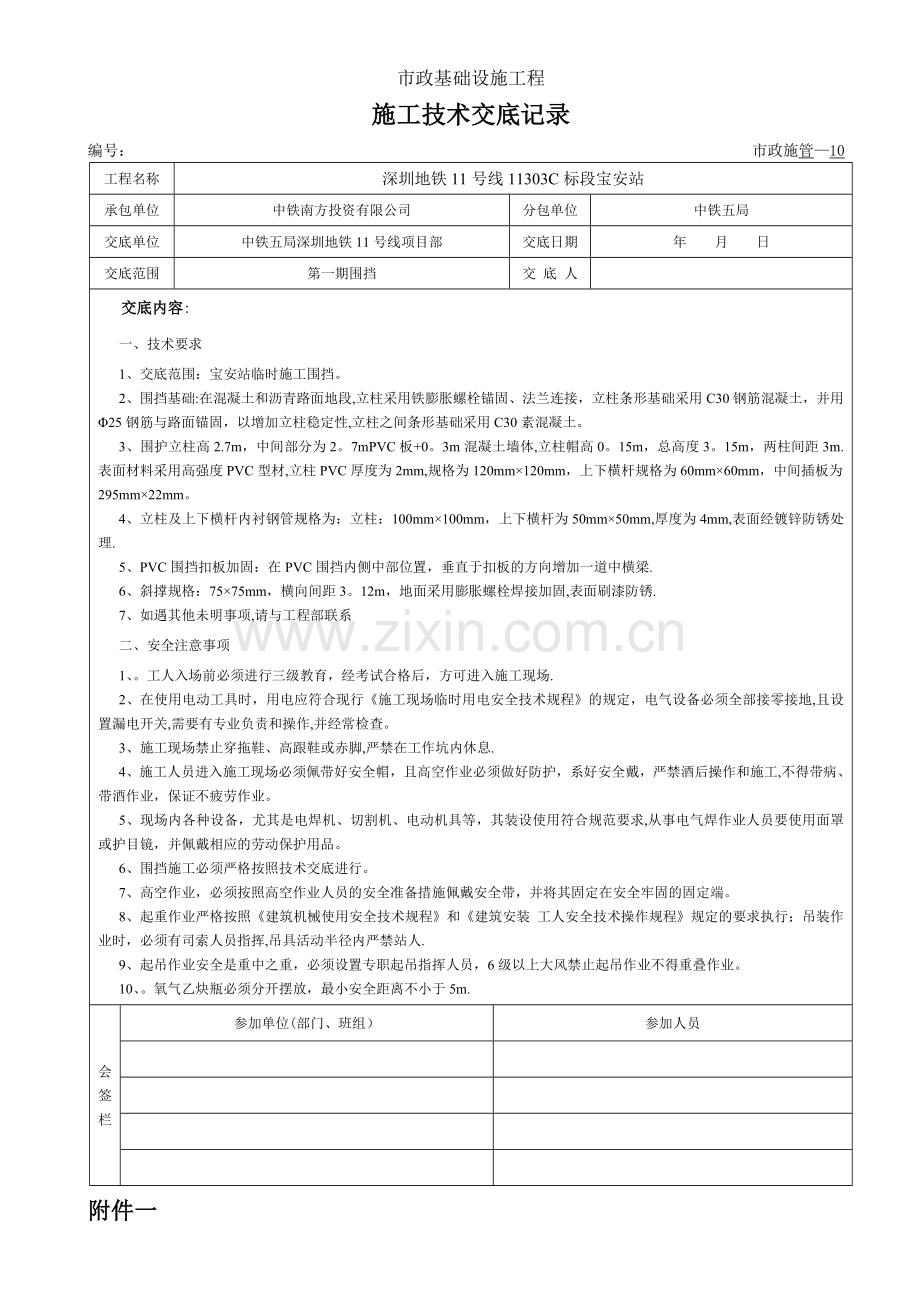

市政基础设施工程
施工技术交底记录
编号： 市政施管—10
工程名称
深圳地铁11号线11303C标段宝安站
承包单位
中铁南方投资有限公司
分包单位
中铁五局
交底单位
中铁五局深圳地铁11号线项目部
交底日期
年 月 日
交底范围
第一期围挡
交 底 人

交底内容:
一、技术要求
1、交底范围：宝安站临时施工围挡。
2、围挡基础:在混凝土和沥青路面地段,立柱采用铁膨胀螺栓锚固、法兰连接，立柱条形基础采用C30钢筋混凝土，并用Φ25钢筋与路面锚固，以增加立柱稳定性,立柱之间条形基础采用C30素混凝土。
3、围护立柱高2.7m，中间部分为2。7mPVC板+0。3m混凝土墙体,立柱帽高0。15m，总高度3。15m，两柱间距3m.表面材料采用高强度PVC型材,立柱PVC厚度为2mm,规格为120mm×120mm，上下横杆规格为60mm×60mm，中间插板为295mm×22mm。
4、立柱及上下横杆内衬钢管规格为：立柱：100mm×100mm，上下横杆为50mm×50mm,厚度为4mm,表面经镀锌防锈处理.
5、PVC围挡扣板加固：在PVC围挡内侧中部位置，垂直于扣板的方向增加一道中横梁.
6、斜撑规格：75×75mm，横向间距3。12m，地面采用膨胀螺栓焊接加固,表面刷漆防锈.
7、如遇其他未明事项,请与工程部联系
二、安全注意事项
1、。工人入场前必须进行三级教育，经考试合格后，方可进入施工现场.
2、在使用电动工具时，用电应符合现行《施工现场临时用电安全技术规程》的规定，电气设备必须全部接零接地,且设置漏电开关,需要有专业负责和操作,并经常检查。
3、施工现场禁止穿拖鞋、高跟鞋或赤脚,严禁在工作坑内休息.
4、施工人员进入施工现场必须佩带好安全帽，且高空作业必须做好防护，系好安全戴，严禁酒后操作和施工,不得带病、带酒作业，保证不疲劳作业。
5、现场内各种设备，尤其是电焊机、切割机、电动机具等，其装设使用符合规范要求,从事电气焊作业人员要使用面罩或护目镜，并佩戴相应的劳动保护用品。
6、围挡施工必须严格按照技术交底进行。
7、高空作业，必须按照高空作业人员的安全准备措施佩戴安全带，并将其固定在安全牢固的固定端。
8、起重作业严格按照《建筑机械使用安全技术规程》和《建筑安装 工人安全技术操作规程》规定的要求执行；吊装作业时，必须有司索人员指挥,吊具活动半径内严禁站人.
9、起吊作业安全是重中之重，必须设置专职起吊指挥人员，6级以上大风禁止起吊作业不得重叠作业。
10、。氧气乙炔瓶必须分开摆放，最小安全距离不小于5m.
会签栏
参加单位(部门、班组）
参加人员

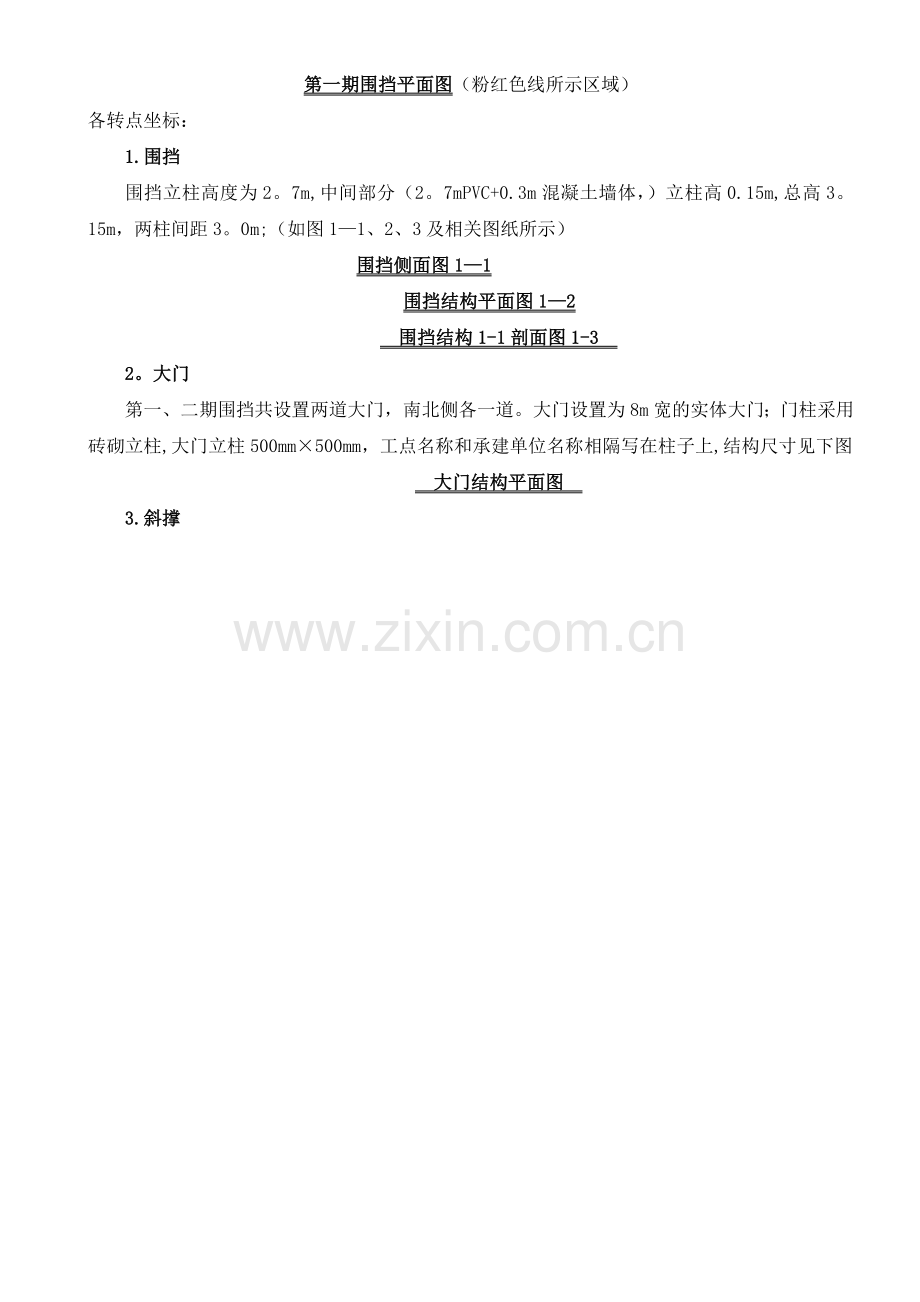

附件一
第一期围挡平面图（粉红色线所示区域）
各转点坐标：
1.围挡
围挡立柱高度为2。7m,中间部分（2。7mPVC+0.3m混凝土墙体，）立柱高0.15m,总高3。15m，两柱间距3。0m;（如图1—1、2、3及相关图纸所示）
围挡侧面图1—1
围挡结构平面图1—2
围挡结构1-1剖面图1-3
2。大门
第一、二期围挡共设置两道大门，南北侧各一道。大门设置为8m宽的实体大门；门柱采用砖砌立柱,大门立柱500mm×500mm，工点名称和承建单位名称相隔写在柱子上,结构尺寸见下图
大门结构平面图
3.斜撑
