柱头置换混凝土并包钢加固-施工方案.doc

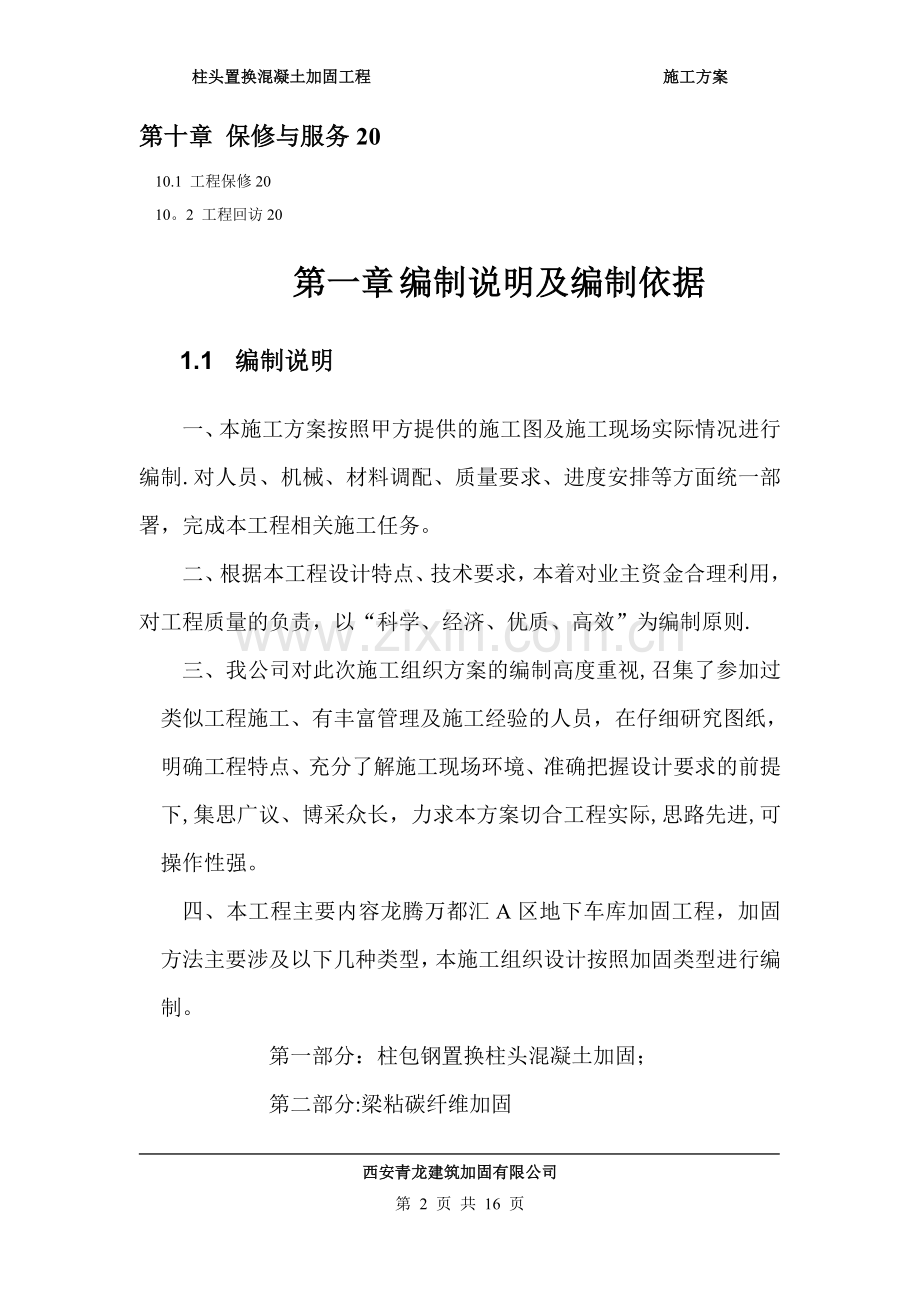

柱头置换混凝土加固工程 施工方案目 录第一章 编制说明及编制依据31。1 编制说明31。2 编制依据4第二章 工程概况及工程特点52。1 工程概况52.2 工程特点5第三章 施工组织机构7第四章 施工部署及进度计划8第五章 施工协调管理9第六章 施工测量放线106。1 碳纤维加固106。2 粘钢加固106.3 包钢加固11第七章 加固施工方案107.1碳纤维加固施工方案107。2粘钢加固施工方案117。3、包钢施工技术方案及工艺13第八章 质量控制措施15第九章 安全文明施工19第十章 保修与服务2010.1 工程保修2010。2 工程回访20第一章 编制说明及编制依据1.1 编制说明一、本施工方案按照甲方提供的施工图及施工现场实际情况进行编制.对人员、机械、材料调配、质量要求、进度安排等方面统一部署，完成本工程相关施工任务。二、根据本工程设计特点、技术要求，本着对业主资金合理利用，对工程质量的负责，以“科学、经济、优质、高效”为编制原则.三、我公司对此次施工组织方案的编制高度重视,召集了参加过类似工程施工、有丰富管理及施工经验的人员，在仔细研究图纸，明确工程特点、充分了解施工现场环境、准确把握设计要求的前提下,集思广议、博采众长，力求本方案切合工程实际,思路先进,可操作性强。四、本工程主要内容龙腾万都汇A区地下车库加固工程，加固方法主要涉及以下几种类型，本施工组织设计按照加固类型进行编制。第一部分：柱包钢置换柱头混凝土加固；第二部分:梁粘碳纤维加固五、本施工组织设计及其引用文件遵照国家规范、标准、规程,本施工组织方案编制范围涵盖龙腾万都汇A区地下车库加固工程图纸的内容.1.2 编制依据一、改造加固施工图纸及相关招标文件。二、相关规范建筑结构荷载规范（GB 500092012）混凝土结构设计规范(GB500102010)混凝土结构加固设计规范（GB503672006）混凝土结构工程施工及验收规范(GB502042002)碳纤维片材加固混凝土结构技术规程（CECS146：2003)建筑抗震加固技术规程（JGJ11698）现有建筑物抗震鉴定与加固规程(DGJ08812000）混凝土结构后锚固技术规程(JCJ1452004 J4072005）本工程其它相关资料。第二章 工程概况及工程特点2.1 工程概况本工程为西安龙腾万都汇2号车库局部加固工程,其部分构件承载力不足，需对相关构件进行补强加固。本工程包括梁粘碳纤维加固、柱包钢置换柱头混凝土加固。2.2 工程特点一、改造加固工程的重要性本工程为地下车库局部柱头混凝土被压碎，相关梁变形过大引起开裂，相关构件承载力不满足设计要求,对其进行补强加固.所以本改造加固工程的质量、进度、安全管理都将对整个建筑投入使用产生影响。对承建此改造工程我公司加倍珍惜这次机会，派出雄厚的技术力量、丰富的施工经验、先进的施工手段完成此工程，让业主体验到高品质工程使用价值。二、本工程施工特点：西安龙腾万都汇2号车库局部加固工程具有加固类型多，顶升工艺复杂等特点。1、柱加固：柱包钢置换柱头混凝土加固,图纸JS-02；2、梁加固：梁粘碳纤维加固,图纸JS-03。四、工程施工现场应注意的问题:1、工程施工车辆进出，避开人流量高峰期，途经道路安排专人打扫，保持其清洁卫生。 2、采取有效措施降低施工噪音, 每日上班时间尽量减少强噪音施工作业,混凝土施工使用低噪音振动棒、周转材料时采取手工传递、轻拿轻放等措施最大限度降低噪音对环境的影响。 3、爱护环境，工地所有废弃物排放均应符合对环境保护的相关规定和要求。五、质量要求高针对上述工程特点，在制定施工措施时，必须分析问题关键之所在，作出优化的管理路线及正确、高效的决策，用“疱丁解牛的娴熟技能抓住主要工序，使各种制约生产的困难和障碍解决在各施工工序开始之前，以确保“优质、快速、高效”地完成该改造加固工程。第三章 施工组织机构我公司针对此工程,安排经验丰富的项目经理1名，工程负责人1名,技术员1名，工长2名,安全员1名;有类似工程施工经验的施工人员20名，根据工程实际进度进行调整；确保工程质量、工期、安全等方面达到目标要求.项目经理部项 目 总 工建设单位或总包单位项目经理监理单位专业监理工程师经营管理组技术组质量组安全组生产组材料组第四章 施工协调管理4.1 与设计院的工作协调1. 积极组织施工图答疑,彻底理解施工图设计意图。2. 负责协调设计方案的变更，并替甲方完成一切相关手续。3. 在施工中，及时会同设计单位、甲方对施工材料进行确认。4. 会同业主、监理、设计院进行部位验收、竣工验收等.4.2 与监理工程师、总承包方工作的协调4.2。1在施工全过程中，严格按照经业主及监理工程师（建设单位代表）批准的“施工组织方案”进行工程的质量管理。在质量员专检的基础上,接受监理工程师、总承包方的验收和检查。4。2。2贯彻我公司已建立的质量控制、检查、管理制度。4.2。3所有进入现场使用的成品、半成品、材料，均主动向监理工程师或业主提交产品合格证或材质单,应按规定使用前需进行试验检测的材料,主动递交检测结果报告.4.3 与其他配属的配合协调在施工过程中，和其他配属或管理部门人员加强沟通.施工前，给作业人员进行施工交底,并说明我方施工位置、施工时间，相互做好成品或半成品的保护工作，以免造成成本浪费.第五章 施工测量放线5.1 碳纤维加固按照图纸设计将碳纤维加固范围经甲方确认后，在现场标记清楚,具体梁、板范围。确定碳纤维加固的范围后，将原砼界面进行整体打磨。打磨工作完成后，严格按加固图纸要求，对混凝土梁测量尺寸并对每一道碳纤维加固的布置用墨斗弹出标识。5.2 柱包钢置换柱头混凝土加固根据加固工程施工图设计尺寸，标记需要加固的柱。根据加固详图投测加固角钢、缀板位置边线，用墨斗弹出标识。柱头置换部位标记箍板（兼模板）位置.第六章 加固施工方案6.1碳纤维加固施工方案6。1。1碳纤维加固工艺简介现在，用聚合树脂纤维做成的先进的合成材料，也称为纤维增强聚合物,作为传统材料和技术的另一种选择出现了.纤维增强聚合物质轻、耐腐蚀、抗拉强度高，因此,尽管纤维增强聚合物相对于传统的材料要昂贵,但日后维修的费用却要低,比传统的加固技术生命周期的花费更低.纤维增强聚合物系统能用于改造或恢复强度削弱了的结构构件，翻新加固一个由于结构用途改变而要承受更多荷载的结构件，以及纠正设计或构造错误.碳纤维材料具有强度高,弹性模量高,重量轻好特点,结构加固工作中其抗拉强度是普通钢筋的数倍左右。采用粘贴碳纤维材料加固混凝土结构时，应通过配套粘结材料将碳纤维粘贴于构件表面,使碳纤维材料承受拉力,并与混凝土变形协调共同受力。梁板构件的受拉区粘贴碳纤维材料进行受弯加固, 碳纤维方向与加固处的受拉方向一致,采用封闭式粘贴，U形粘贴或侧面粘贴对梁，柱构件过行受剪加固， 碳纤维方向宜与构件轴向垂直。6。1。2碳纤维加固材质选用我公司将严格遵照图纸设计及甲方要求采用国产300g碳纤维布（厚0。167）及配套胶（均为A级）材质.6。1.3碳纤维加固施工工艺流程6施工流程：定位放施工线打磨梁、板砼面弹出梁、板粘碳布位置线结构面修补裁剪碳纤维布涂刷碳纤维结构胶粘贴碳纤维布滚动碾压养护1）胶粘剂的配置.将原材料按不同配合比称量准确，分别配置底涂胶料，整平胶料及粘结胶料。先将甲组加入内搅拌均匀，再将乙组料加入继续搅拌至均匀,最后加入固化剂，充分搅拌后即可使用。配置胶料时应注意以下事项:底涂胶料每次配置量以12公斤为宜；整平胶料每次配置量以0。5-1公斤为宜；粘结胶料每次配置量以1-2公斤为宜。所有胶料要求在一小时内施工完毕。2）界面处理。混凝土表面如出现剥落,蜂窝,腐蚀等劣化现象的部位应予剔除,对于较大面积的劣质层，在剔除后应用聚合物水泥浆进行修复。裂缝部位，如有必要应先进行封闭处理。.用混凝土角磨机，砂轮等工具，去除混凝土表面的浮浆，油污等杂质,构件基面的混凝土要打磨平整，尤其是表面的凸出部位要磨平,转角粘贴处要进行倒角处理并打磨成圆弧状（R310mm）。用吹风机将混凝土表面清理干净并保持干燥。3)胶找平.混凝土表面凹陷部位应用刮刀嵌刮整平胶料修补填平，出现高度差异的部位应用整平胶料填补，尽量减少高差。转角的处理，应用整平胶料将其修补为光滑的圆弧，圆弧半径不小于20mm。 整平胶料须固化后(固化时间视现场气温而定,以手指触感干燥为宜，一般不小于2小时），方可再进行下一道工序。4）贴碳纤维布。用角磨机打磨工作面,并用吹风机吹干净灰尘.。施工放作业边界线。按比例将积层树脂进行拌和均匀后，用短毛滚均匀涂抹于工作面上。将碳纤维布按顺序依次粘贴于工作面，并用消泡滚反复滚压碳纤维布表面,使碳纤维布与工作面紧密结合，不至于有气泡存在.。在碳纤维表面再均匀涂一层浸渍树脂.涂抹浸渍树脂时，不得使粘贴的碳纤维卷起。5）养 护。粘贴碳纤维片后，需要自然养护24小时达到初期固化，应保证固化期间不受干扰。.在每道工序以后树脂固化之前，注意做好防护雨水侵袭.。当树脂固化期间存在气温降低到5以下的可能时,可采用低温固化树脂，或采取有效的升温措施.碳纤维片材粘贴后达到设计强度所需自然养护的时间内应防止贴片受到硬性冲击。 碳纤维粘贴,碳纤维布沿纤维方向的搭接长度不得小于100mm。粘贴碳纤维布应尽量避开障碍物,如遇到无法清除的障碍物而需要截断时,具体措施应视具体情况而定。6）质量标准.工程验收时必须有碳纤维及其配套胶料厂家所提供的材料检验证明.每一道工序结束后均应按照工艺要求进行检验,如出现质量问题,应立即返工.。出现空鼓等粘贴不密实现象,应采取针管注胶的方法进行补救.若粘结面积小于90则判定为粘结无效，需重新施工。6。2、柱包钢加固施工技术方案及工艺1、将柱体表面原有抹灰及附着物凿除，露出原砼结构新面。将包钢部位采用角磨机打磨。将边棱角打磨成半径r7mm的圆角。2、按照图纸设计要求加工包钢钢板、角钢。3、将加工好钢板、角钢的材料,用磨光机打毛除锈,并用丙酮清洗干净。4、在型钢和混凝土的结合面涂抹35mm厚的水泥砂浆,立即进行型钢骨架贴合安装，角钢周边应有水泥砂浆挤出，并用夹具夹紧,焊接缀板.先点焊后，校正包钢构件截面尺寸，核查无误后施焊，焊缝满焊.5、所有焊缝必须符合二级焊缝要求,专职人员检查焊缝焊角尺寸及焊缝高度.6、采用外粘型钢加固钢筋混凝土构件时,型钢表面(包括混凝土表面）应抹厚度不小于25mm的高强度等级水泥砂浆(应加钢丝网防裂)作防护层，也可采用其他具有防腐蚀和防火性能的饰面材料加以保护。 6.3、柱头置换混凝土施工技术方案及工艺1、 施工顺序:支撑顶升支钢板-配GGM压力灌浆清理2、 按照图纸支撑平面图进行梁的支撑顶升;按照现场0。6m厚土层，预估立柱顶升力为105KN，顶升过程中若结构过早升起时，达到预定高度厚即可停止顶升.3、 支撑顶升采用100Mpa液压泵及不小于500KN液压加载器顶升。4、 顶升过程中密切观察监控受损部位结点抬升过程中,周边梁板的变形情况，出现异常变形，立即停止顶升，通知委托单位及设计单位解决。5、 施工方法:1）钢板固定好，检查是否漏浆；2)按照配合比准备灌浆料待用。3）将灌浆料灌入钢板内（支护钢板前应将基材湿润，支钢板后不得再向空洞内注水），灌浆时应使浆液从排气孔排出,保证空洞内浆体充满.4）柱头浇筑完成后应立即洒水养护，不少于7d。第七章 质量控制措施7。1技术质量控制措施7。1.1碳纤维加固质量控制措施1）基层混凝土打磨要求打磨到结构层。构件表面无剥落、疏松、蜂窝、腐蚀等劣化混凝土,露出混凝土结构层，并用环氧树脂砂浆将表面修复平整。2)粘结前混凝土基层应用丙酮擦拭，去除表面灰尘。3)结构胶拌和应按照使用说明书的要求按比例配制。4）粘贴碳纤维时应按照规范要求及具体施工方案操作，保证粘接密实度。5)粘结后应注意成品保护，24小时内禁止碰撞、防止潮湿。如环境温度较低应延长养护时间，增加保温措施。6）施工现场使用的碳纤维布及配套用胶必须有产品合格证及权威部门出具的检验报告，其各项性能指标必须达到国家规范的要求.7）凡进场的碳纤维布及配套用胶必须首先经项目技术负责人、质量检查员、公司材料设备基地材料负责人现场检验合格，并以书面形式报送总包方、监理，检验合格后方可使用，坚决杜绝有不合格材料进场。8）板底碳纤维布宜采用双向间隔交叉粘贴的形式，最大限度地增加碳纤维布与原结构楼板的接触面积。9）刷地胶及粘贴碳纤维布后，必须要保证楼层温度，环境温度保证在150C左右.7.1。2柱包钢置换柱头混凝土加固质量控制措施1） 混凝土加固构件面层处理同碳纤维加固。2）钢材的下料、除锈由技术员及焊工根据图纸所要求及施工现场工作面尺寸下钢板料（特殊情况请甲方、设计、监理、总包负责人研究后再定）。角磨机配砂轮片打磨钢板，打磨方向与受力方垂直,去除锈迹，打磨越粗糙越好。 3）柱头置换部位一定要将松散混凝土清理干净，浇筑密实时需用气溢出后方可停止，并观察模板下部是否漏浆。7。1。3通用质量控制措施 1、每道工序施工前进行技术交底。 2、班长、工长、质检员应随时对施工操作进行检查，发现问题及时纠正。3、严格控制材料的品种和质量、碳纤维片材、角钢、钢板、钢筋的规格、尺寸、间距.4、严格控制钢筋的品种和质量;钢筋的规格、形状、尺寸、数量、间距;钢筋的锚固长度、搭接长度、接头位置、弯钩朝向;焊接质量.钢筋保护层厚度及绑扎质量。5、严格控制角钢、钢板焊接质量。6、严格控制混凝土的标号、振捣密实度。7.2 施工质量检验及验收1、对进场材料应按规范要求进行原材料复试,如钢材、碳纤维片材、建筑结构胶等。2、碳纤维加固的成品、粘钢成品、包钢成品、分项应进行现场拉拔试验，混凝土要做实验块进行检测试验并对所做实体进行回弹试验,以此来保证结构加固质量.3、钢筋砼验收按照混凝土工程施工质量验收规范GB502042002进行验收。4、各项加固工程的分项要按照混凝土结构工程施工及验收规范规范要求进行工程竣工验收.第八章安全文明施工根据现场实际情况,针对本工程具体特点,将采取以下具体安全：1、施工中尽量降低施工噪音，减少粉尘飘扬，对施工现场进行有效围护措施。. 2、车辆进出时，设专人指挥，并按固定路线行使,避开员工上下班高峰时期.3、晚22：00至次日8：00禁止混凝土浇筑等强噪音施工。4、施工人员进行文明、社会道德教育.要求佩带胸牌，不随地吐谈,不大声喧哗，严格遵守社会公德，职业纪律，5、妥善处理施工现场周围的公共关系，争取有关单位和广大员工的谅解和支持.6、施工垃圾及时清运，保持施工现场清洁。7、施工现场严禁吸烟，严禁使用明火。第九章 保修与服务9。1 工程保修1、在工程交付使用时向顾客提供产品说明书，内容包括工程简况、使用和管理要求、保修范围和期限、供顾客反馈情况的保修通知书和联系方法.2、工程交付使用后根据工程情况13个月内,公司派专人前往工程建设地，检查施工的质量,检查是否有工程缺陷，及时进行维修。3个月后保修期内顾客电话通知，24小时内进行回访落实并派人维修。3、凡在主管部门规定或合同约定的保修期内,属施工质量问题的，由我公司进行维修.4、凡在保修期外的工程维修，应根据实际情况与顾客协商，落实维修费用，进行维修。5、因使用不当造成的质量问题,应主动向顾客说明，双方协商一致后进行维修。6、修缮工作完毕后，经质检人员复查合格的,维修人员请顾客在维修通知单上签署意见后,报公司工程处备案。9.2 工程回访在工程交付使用一年内和保修期满前,根据工程类型的不同采取不同的方法:召开意见听取会,征求顾客意见，及时解决合理问题，并作出回访记录；或采用函寄质量信访单，在顾客提出要求的情况下可组织人员前往回访，作出记录.xxxxx加固有限公司2015年7月西安青龙建筑加固有限公司第 16 页 共 16 页
