施工图设计规范.doc

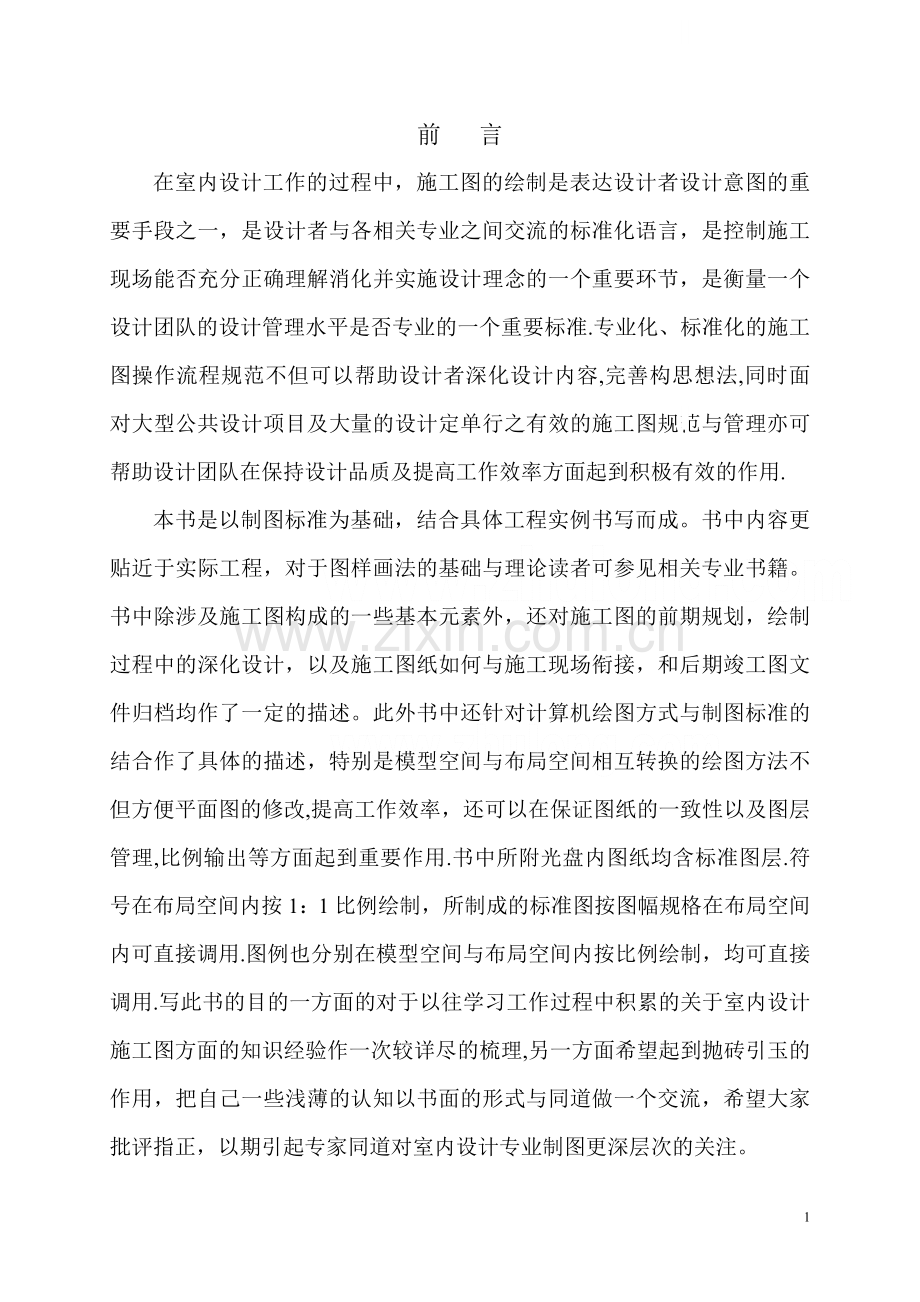

前 言在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准.专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容,完善构思想法,同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用.本书是以制图标准为基础，结合具体工程实例书写而成。书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改,提高工作效率，还可以在保证图纸的一致性以及图层管理,比例输出等方面起到重要作用.书中所附光盘内图纸均含标准图层.符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用.图例也分别在模型空间与布局空间内按比例绘制，均可直接调用.写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理,另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。目 录一、图纸幅面规格二、符号的设置三、材质图例的设置四、尺寸标注与文字标注的设置五、线型与笔宽的设置六、电脑图层的设置七、比例的设置八、图面构图的设置九、施工图编制的顺序十、图表十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项十三、施工图与现场深化设计十四、施工图的归档与分类十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例宾馆类:天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间:某住宅项目第一章图纸幅面规格一、图纸幅面1。1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签,为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。如表1-1的规定及图11的格式。图纸幅面及图框尺寸（mm）表1-1尺寸代号幅面代号A0A1A2A3A4bL8411189594841420594297420210297c105a25图111。1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。图纸长边加长尺寸（mm）表1-2幅面尺寸长边尺寸长边加长后尺寸A011891486、1635、1783、1932、2080、2230、2378A18411051、1261、1471、1682、1892、2102A2594743、891、1041、1189、1338、1486、1635、1783、1932、2080A3420630、841、1051、1261、1471、1682、1892二、标题栏与会签栏1。2。1标题栏的主要内容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。如有备注说明或图例简表也可视其内容设置其中。标题栏的长宽与具体内容可根据具体工程项目进行调整。以下以A2图幅为例,常见的标题栏布局形式参见图2-1。图21 会签栏 标题栏1。2。2室内设计中的设计图纸一般需要审定,水、电、消防等相关专业负责人要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签栏。其形式可参见图2-1。三、图签与布局空间画法1.3.1图签在布局空间内可按1：1比例绘制.打印时亦按1：1比例打印无需放大或缩小。图签可制成母图,与若干张图纸内容形成关联的关系，图签内标题栏的内容如工程名称、项目名称等如有变化可只修改一张母图,其余若干张图纸可与其一起发生变更。作为母图的图签应与其它关联图纸在同一文件夹内。布局空间关联的画法可参见本书第十五章关于布局空间与模型空间在实际绘图中的应用。第二章符号的设置符号是构成室内设计施工图的基本元素之一,本书所绘制的符号均在布局空间内按1：1比例绘制,形成标准模板。在标注时可直接调用,对保证图面的统一规范及美观起到很大的作用。一、详图索引符号2。1。1名称：详图索引符号。2。1。2用途：可用于在总平面上将分区分面详图进行索引，也可用于节点大样的索引。2。1.3尺度:A0、A1、A2图幅索引符号的圆直径为12mm，A3、A4图幅索引符号的圆直径为10mm。2。1。4备注: 详图号，A0、A1、A2图幅,字高为4mm，字体为宋体详图所在图的图号，A0、A1、A2图幅，字高为2。5mm，字体为宋体 详图号,A3、A4图幅，字高为3mm,字体为宋体 详图所在图的图号，A3、A4图幅，字高为2mm,字体为宋体如索引的详图占满一张图幅而无其它内容索引时也可采用如下图的形式。详图占满图幅，A0、A1、A2图幅,5mm，A3、A4图幅3mm 横线笔号为4号颜色 图号此索引方式主要用于节点大样的比例再次放大,构造表示更为详尽。二、节点剖切索引符号2。2。1名称:节点剖切索引符号2.2。2用途:可用于平、立面造型的剖切，可贯穿剖切也可断续剖切节点2.2。3尺度:A0、A1、A2图幅剖切索引符号的圆直径为12mm A3、A4图幅剖切索引符号的圆直径为10mm用于A0、A1、A2图幅用于A3、A4图幅2。2。4备注: 详图号,A0、A1、A2图幅，字高为4mm，字体为宋体详图所在图的图号，A0、A1、A2图幅,字高为2.5mm，字体为宋体 详图号，A3、A4图幅，字高为3mm，字体为宋体 详图所在图的图号，A3、A4图幅，字高为2mm，字体为宋体 剖切引出线 剖切方向 剖切位置 4号色,详图在本图图幅内,A0、A1、A2图幅横线宽为5mm，A3、A4图幅横线宽为3mm注:无论剖切视点角度朝向何方索引圆内的字体应与图幅保持水平，详图号位置与图号位置不能颠倒。三、引出线2.3。1名称：引出线。2.3.2用途：可用于详图符号或材料、标高等符号的索引。2。3。3尺度: 箭头圆点直径为1mm,圆点尺寸和引线宽度可根据图幅及图样比例调节。2。3。4备注：引出线在标注时应保证清晰规律，在满足标注准确齐全功能的前提下，尽量保证图面美观.常见的几种引出线标注方式：参见图31、32、33、3-4图3-1 图3-2图33图34四、立面索引指向符号2。4。1名称：立面索引指向符号2。4.2用途：在平面图内指示立面索引或剖切立面索引的符号2。4。3尺度:A0、A1、A2图幅剖切索引符号的圆直径为12mm A3、A4图幅剖切索引符号的圆直径为10mm立面号，A0、A1、A2图幅，字高为4mm,字体为宋体立面所在图纸号,A0、A1、A2图幅，字高为2。5mm，字体为宋体立面号,A3、A4图幅,字高为3mm,字体为宋体立面所在图纸号，A3、A4图幅，字高为2mm，字体为宋体2。4.4备注： 箭头方向即立面指向面 圆内上下字体不能颠倒如一幅图内含多个立面时可采用下图形式如所引立面在不同的图幅内可采用下图形式下图符号做为所指示立面的起止点之用下图符号做为剖立面索引指向A0、A1、A2图幅，为6mmA3、A4图幅，为4mmA0、A1、A2图幅，为3mmA3、A4图幅,为2mm参见图41图41五、修订云符号2.5。1名称:修订云符号。2。5。2用途：外弧修订云可表示图纸内的修改内容调整范围，内弧修订云可表示图纸内容为正确有效的范围。2。5。3尺度：绘制方式可参见AUTOCAD revcloud命令2。5。4备注：修订云内弧与外弧的尺度可根据绘制的具体内容确定其形式较随意,但修订日期却可对图纸的修改深化，起到明确的记录作用。六、材料索引符号2。6。1名称：材料索引符号。2。6.2用途:可对平、立面及节点图的饰面材料进行索引,在设计过程中如饰面材料发生变更可只修改材料总表中的材料中文名称,若干张图纸内的材料编号可不必调整。2。6.3尺度：适用于A0、A1、A2图幅，字高为2.5mm，字体为宋体 适用于A3、A4图幅，字高为2mm,字体为宋体2.6。4备注:饰面材料代码编号在设计团队内部应有明确规定个别项目如时间允许也可以在材料编号后补充中文,材料编号不单纯是为了设计修改方便,亦可使施工单位在编号与总表的不断对照中加深对材料及设计的理解，设计团队内部除对饰面材料进行编号外也可以对常用的材料进行归类编号.其形式可参见本书节第十章图表内的装饰材料表.七、标高标注符号2.7。1名称：标高标注2.7.2用途:用于天花造型及地面的装修完成面高度的表示2。7。3尺度：符号笔号为4号色，适用于A0、A1、A2图幅字高为2。5mm，字体为宋体符号笔号为4号色，适用于A3、A4图幅字高为2mm,字体为宋体由引出线、矩形、标高、材料名称组成，适用于A0、A1、A2图幅字高为2。5mm，字体为宋体由引出线、矩形、标高、材料名称组成，适用于A3、A4图幅字高为2mm，字体为宋体2。7。4备注：符号多用于大样图.参见图7-1、7-2图7-1图72可用于地面铺装及天花平面.参见图73图7-3八、剖断省略线符号2.8.1名称:剖断省略线2.8。2用途:用于图纸内容的省略或截选.2.8.3尺度：2。8。4备注：cad中的使用命令为BREAKLINE用于省略用于截断九、放线定位点符号2.9.1名称：放线定位点2。9。2用途：用于地面石材地砖等材料铺装的开线点2。9。3尺度：2。9.4备注：定位点可与建筑轴线相关联标注，以便其定位更为准确。十、中心线2。10.1名称:中心线（Center Line)2.10.2用途:用于图形的中心定位2。10.3尺度： 2.10.4备注：应用方式如下图参见图101图101十一、绝对对称符号2.11.1名称：绝对对称符号2.11。2用途：用于说明图形的绝对对称，也可做图形的省略画法2.11。3尺度：使用方法参见图111图11-1十二、轴线号符号2.12.1名称：轴线号符号2.12.2用途：用来表示轴线定位的名称符号2。12。3尺度：适用于A0、A1、A2图幅字高为5mm,字体为宋体适用于A3、A4图幅字高为4mm，字体为宋体2。12。4备注：平面定位轴线号水平方向采用阿拉伯数字由左至右排序，垂直方向为大写英文字母，由下至上排序（其中I、O、Z三个字母不可使用）参见图121图12-1十三、灯具索引2。13。1名称:灯具索引符号,由椭圆形、引出线、灯具符号组成2。13.2用途:用于表示灯饰的形式、类别的编号，CL大写英文字母表示灯饰。2。13。3尺度：A0、A1、A2图幅，字高为2。5mm,字体为宋体A3、A4图幅，字高为2mm，字体为宋体2.13。4备注：灯具索引符号应与详细的列表相结合，以便更为细致的进行描述。可参见本书第十章图表十四、家具索引2。14。1名称：家具索引符号2.14。2用途：用于表示各种家具的符号2。14.3尺度： A0、A1、A2图幅，字高为2.5mm，字体为宋体 A3、A4图幅,字高为2mm，字体为宋体2。14。4备注:多指活动家具，列表中应对应图片可参见本书第十章图表十五、艺术品陈设索引2。15。1名称：艺术品陈设索引符号2.15.2用途：用于表示图中陈设物品（含绘画、陈设物品、绿化等）2。15.3尺度： A0、A1、A2图幅，字高为2.5mm，字体为宋体 A3、A4图幅,字高为2mm,字体为宋体2。15。4备注:列表中应对应图片,参见本书第十章图表。十六、图纸名称2.16.1名称：图纸名称及详图索引符号2。16.2用途:用于表示图纸名称及其所在的图号，由圆形、引出线、图纸名称、图纸号、比例、说明、控制布局线组成。2.16.3尺度：A0、A1、A2图幅，字母与数字字高为2。5mm,图纸名称字高为4mm，字体为宋体A3、A4图幅，字母与数字字高为2mm,图纸名称字高为3mm，字体为宋体十七、指北针2。17。1名称：指北针,由圆及指北线段和汉字组成2.17。2用途:用于表示平面图朝北方向2.17。3尺度:A0、A1、A2图幅字母字高为2.5mm，汉字字高为4mm宋体 A3、A4图幅字母字高为2mm，汉字字高为3mm宋体第三章材质图例的设置材质图例是应用在图形剖面或表面的填充内容,以下是一些较常见的材质填充内容，可直接调用。用AUTOCAD的hatch命令可对填充内容、填充比例依图面内容进行调整。材质填充图例材质类型材质填充图例材质类型石材、瓷砖细木工板(大芯板）钢筋混凝土木材混凝土夹板黏土砖镜面/玻璃软质吸音层钢/金属硬质吸音层硬隔层基层龙骨陶质类涂料粉刷层材质填充图例材质类型材质填充图例材质类型层积塑材防潮层建筑原墙体/非承重墙镜面建筑承重墙清玻璃装饰加建隔墙磨砂玻璃地毯自然土壤钢丝网板素土夯实石膏板纤维板以上填充内容均为8号色第四章尺寸标注与文字标注的设置一、尺寸标注的设置与原则4.1.1尺寸标注的设置：a，Autocad标注设置修改b，设置尺寸线，尺寸界线c，设置符号和箭头d，设置文字e，设置调整选项f，设置主单位g，设置换算单位h，设置公差4。1.2尺寸标注的原则a， 水平垂直原则，对齐原则，参见下图：b， 标错误！链接无效。的层次,及标注的内容与图面关系c， 标注的深度，随着设计深度及比例的调整d， 标注的其他形式,角度、网格e,布局空间内标注的特点（布局空间内标注均为1：1字高，不可移动模型空间的内容，否则布局空间的内容将与模型空间内容错位）4。2。1文字标注：文字高度形式参见本书第二章符号的设置文字标注时应尽量在尺寸界线内尽量不要与尺寸界线交叉，标注内容应尽量详尽.图样中的汉字应采用简化汉字,字体为windows系统自带的宋体字，常用字高为1。8mm、2.0mm、2。5mm、3.5mm、4mm、5mm、7mm、10mm、14mm、20mm等（如需增加字高，其高度应按 2 的比值递增）第五章线型笔宽的设置线型与笔宽的设置在工程制图中是很重要的一个环节，它不仅确定了图形的轮廓、形式、内容同时还表示一定的含义。5.1.1笔宽的设置图线的宽度有粗线、中粗线和细线之分粗、中粗和细线的线宽为4：2:1（大致为)每个图纸内容应根据复杂程度与比例大小,先确定基本线宽,然后按比例确定其它笔宽，同一张或一套图纸内相同比例或不同比例的各种图样应选用相同的线宽组。常用线宽参见表5。1。1线宽组线宽比线宽组b2。01.41。00。70。50。350。5b1.00。70.50.350。250.180.25b0。50。350.250。180。180。01 A0、A1(总图) A1、A2 A1、A2 A3、A4在电脑绘图过程中,线型比例的设置与笔宽的设置多随图层属性设定，(可参见本书第六章电脑图层的设置）5。2.1线型 b指基本笔宽名称线型电脑线型名称笔宽用途实线粗Continuousb主要可见轮廓线，装修完成面剖面线中Continuous0.5b空间内主要转折面及物体线角等外轮廓线细Continuous0.25b地面分割线、填充线、索引线等虚线粗Dashb详图索引、外轮廓线中Dash0。5b不可见轮廓线细Dash0。25b灯槽、暗藏灯带等单点划线粗Centerb图样索引的外轮廓线中Center0。5b图样填充线细Center0.25b定位轴线、中心线、对称线双点划线粗2SASEN8b假想轮廓线、成型前原始轮廓线中2SASEN80。5b细2SASEN80.25b折断线无0。25b图样的省略截断画法波浪线无0。25b断开界线第六章电脑图层的设置电脑图层的设定可提高制图效率方便图纸文件的相互交流，甚至对于深化图纸设计也有很大的帮助,此外前面提到的线型与笔宽的设定也可随图层的属性一同调整，在布局空间或模型空间内开关图层可便于图纸内容的修改核对。在电脑绘图的过程中经常会插入其他设计公司的图纸图块，为了避免其他图层图块与本公司的图层搀杂在一起不方便查找,因此本公司的图层均以阿拉伯数字“0”开头，排在电脑图层的最前面，同时可保障公司内部的图层名称连在一起，方便查找编辑。按构成室内制图的基本要素，可将图层命名为以下内容：1、0- 000图签2、0- 001轴线3、0- 110墙4、0- 120门5、0- 130窗6、0- 140标注7、0- 150吊顶8、0- 160地面9、0- 170家具10、0- 180立面11、0- 190机电12、0- DEFPOINTS 系统默认非打印层以上图层为构成一张图纸的基本内容,可据不同情况有所增减，此外图层亦可附带图线的线型、笔号的特性,具体内容参见下表:图层的设置图层名称线形色号备注图签0000 图签Continuous色号可调可制成母图便于修改轴线0100 轴线Center8号注意线型尺寸的调整墙0110 承重墙、柱Continuous4号0111 非承重墙Continuous色号可调0112 加建隔墙Continuous色号可调在填充图例内注明隔墙的材料属性0113 装修完成面Continuous色号可调所有饰面材料的最终外轮廓线门0-120 门Continuous色号可调注意对应门表0121 门墙Continuous色号可调注意在平面和天花图层之间的开关窗0-130 窗Continuous色号可调注意对应窗表标注0-140 标注Continuous色号可调可据图面要求分层设置，如在布局空间内标注也可不必分过多的层吊顶0-150 吊顶Continuous色号可调0151 天花灯饰Continuousdashed8号0152 灯槽dashed8号注意线型尺寸的调整地面0-160 地面铺装Continuous8号0161 室外附建部分Continuous色号可调0-163 楼梯Continuous色号可调家具0170 活动家具Continuousdashed8号0171 固定家具Continuousdashed色号可调0172 到顶家具Continuousdashed色号可调0173 绿化陈设Continuous色号可调0174 洁具Continuous色号可调立面0-180 立面Continuousdashed色号可调机电0190 机电Continuous色号可调包含烟感、喷淋等专业图层默认层DEFPOINTSContinuous色号可调此图层打印时不显示这里用0000 索引的目的是当在作图过程中，如有其它图层插入时可以使预设好的图层排列在前端。1） 4号线宽0.6mm;8号线0。15mm；其余线形均为0。3/适用于A2、A1、A02） 4号线宽0.5mm；8号线0.09mm；其余线形均为0.25/适用于A4、A33） 图内文字及标注字高为2.5”/适用于A4、A34） 图内文字及标注字高为3”/适用于A2、A1、A0图层共分以上几部分，当每部分需要细化时，可在此基础上进行设定新图层.图纸完成后应核对各图层的开关情况，核对图纸的比例与标注是否对应。第七章图面比例的设置图样的比例应为图形实际物体相对应的线性尺寸之比,比例的大小是指其比值大小。如：1:5大于1：10比例的符号为“：比例应以阿拉伯数字表示如:1：1，1：2，1：10等绘图所用的比例应根据图样的用途及图样的复简程度来确认室内绘图常用的比例常用比例1:1、1：2、1：5、1:10、1：20、1：50、1：100、1:150、1：200、1：500、1:1000可用比例1：3、1：4、1：6、1：15、1：25、1：30、1：40、1:60、1：80、1：250、1:300、1：400、1：600应用图样范围： 建筑总图，1：1000、1：500总平面图，1：100、1:50、1：200、1:300分区平面图，1:50、1:100分区立面图,1：25、1：30、1：50详图大样,1:1、1:2、1:5、1:10 在布局空间内设置比例,图幅在1:1的情况下，可包含不同比例，具体操作方法见本书第十五章关于布局空间与模型空间在实际绘图中的应用。第八章图面的构图常见的图面构图如以下几种布局形式A的值可根据图名文字的多少调整，当图幅为A0、A1、A2时B的值为18mm,当图幅为A3、A4时B的值为15mm.图面绘制的图样不论其内容有所不同（如同一图面内可包含平面图、立面图或立面图、大样图等）或其比例有所不同（同一图面可包含不同比例），其构图形式都应遵循整齐、均布、和谐、美观的原则。图面内的数字标注、文字标注、符号索引、图样名称、文字说明都应按以下规定执行。a，数字标注与文字索引、符号索引尽量不要交叉。b，图面的分割形式可因不同内容、数量及比例调整，但构图中图样名称分割线的高度却可依图幅大小而保持一致.第九章施工图的编制顺序室内设计项目的规模大小,繁简程度各有不同，但其成图的编制顺序应遵守统一的规定。一般来说成套的施工图包含以下内容一、 封面二、 目录三、 文字说明四、 图表五、 平面图六、 立面图七、 节点大样详图八、 配套专业图纸1，封面:项目名称、业主名称、设计单位、成图依据等2，目录：目录表应包含以下内容，项目名称、序号、图号、图名、图幅、图号说明、图纸内部修订日期、备注等。3，文字说明：项目名称、项目概况、设计规范、设计依据、常规做法说明、关于防火、环保等方面的专篇说明。4，图表：材料表、门窗表(含五金件）、洁具表、家具表、灯具表等内容5,平面图：总平面包括总建筑隔墙平面、总家具布局平面、总地面铺装平面、总天花造型平面、总机电平面等内容.分区平面包括分区建筑隔墙平面、分区家具布局平面、分区地面铺装平面、分区天花造型平面、分区灯具、分区机电插座、分区下水点位、分区开关连线平面、分区艺术的陈设平面等内容.可根据不同项目内容有所增减。6，立面图：装修立面图、家具立面图、机电立面图.7,大样详图：构造详图、图样大样等内容。8，配套专业图纸：风、水、电等相关配套专业图纸以上内容可参见本书第十章图表第十章图表10。1图纸目录表10。1。1图纸目录表A（以分区的平、立面节点在一起，风林绿洲）10。1.2图纸目录表B（天骄宾馆）10。1.3图纸目录表C(哈工程大学）以上三种目录排序方式各有利弊,可依据项目不同确定。10。2材料表10。2.1材料表A（哈工程大学）10。2.2材料表B（东方广场后勤材料区）10。3门窗表10。3.1窗表（窗表在原建筑的基础上）10。3。2门表（含五金、参照图片）10。4洁具表10.4。1洁具表（参照图片)10.5家具表10。5.1家具表(参照图片)10。6机电图例表10。6。1机电图例表（见详表）10。7灯具表10.7.1灯具表(见详表）10。8艺术品陈设表10.8.1艺术品陈设表（见详表)第十一章平、立、剖面图及节点大样图的绘制及相关标准11。1平面图11。1。1平面图的概念及作用平面图就是假想用一水平剖切平面沿门窗洞的位置将房屋剖开剖切面，从上向下做投射在水平投影面上所得到的图样即为平面图，剖切面从下向上做投射在水平投影面上所得到的图样即为天花平面图,通常为了方便起见，都将天花平面图在水平方向的投影与平面图的方向与外轮廓保持一致后使用。室内平面图主要表示空间的平面形状、内部分隔尺度、地面铺装、家具布置、天花灯位等。11。1。2室内平面图的命名平面图做为室内设计的基础条件就其功能而言可分为以下若干种。总平面图：说明建筑总体平面布局关系,同时也可作为分区平面索引之用。分区平面图：分区平面图就其体现的具体内容可以分以下若干种（具体设计项目繁简功用不同可有增减）分区平面包括:建筑平面图、地面铺装材料平面图、家具布置平面图、陈设绿化布置图、立面索引平面、天花造型平面、天花灯具位置平面、地面机电插座布置平面、天花综合设备、下水暖气等设备位置平面、机电开关连线平面.建筑平面图：现有建筑平面(承重墙、非承重墙），新增建筑隔墙，现有建筑顶部横梁与设备状况地面铺装材料平面图：确定地面不同装饰材料的铺装形式与界限，确定铺装材料的开线点即铺装材质起始点,异形铺装材料的平面定位及编号,可表示地面材质的高差家具布置平面图：家具在平面上的布置 大致可分为以下几种：固定家具、活动家具、到顶家具，具体家具形式可参见家具列表陈设绿化布置平面：在室内设计中在平面布置中的艺术品陈设及绿化等应有相应的列表立面索引平面：用于表示立面及剖立面的指引方向天花造型平面:用于表示天花造型起伏高差、材质及其定位尺度天花灯具位置平面：用于灯具定位地面机电插座布置平面：地面插座及立面插座开关等位置平面天花综合设备：各相关专业加烟感喷淋空调风口等设备位置的定位下水、暖气等设备位置平面：下水点位、暖气等设备位置的定位机电开关连线平面：开关控制各空间灯具的连线平面图11。1。3平面图绘制过程中应注意的问题1. 比例：建筑物形体较大,因此其绘制比例较小,平面图常用比例为1:50、1：100、1：200等，比例在布局空间内设定.2. 图例符号:图例及符号可参见第二、三章.3. 定位轴线：参见本书第二章关于轴线及其编号的描述4. 图线：室内平面图上表示的内容很多，图线的线宽、线型设置可参见本书第六章电脑图层的设置。5. 门窗编号:建筑设计图纸上门窗一般都有编号,室内设计可依据设计需要对其进行编号，以便使其表达的内容更为详尽，具体方式可参见本书第十章中的门窗表。6. 尺寸标注:平面图应根据其表达内容来进行标注，需定位时应尽量与建筑轴线关联。7. 文字标注：材料或材料编号标高及各种索引符号的设置可参见本书第二章符号的设置。11。2立面图11。2.1立面图的命名室内空间内立面图应据其空间名称，所处楼层等确定其名称。11.2。2立面图的概念及作用将室内空间立面向与之平行的投影面上投影，所得到的正投影图成为室内立面图，主要表达室内空间的内部形状,空间的高度,门窗的形状，高度，墙面的装修做法及所用材料等11。2.3立面图在绘制过程中应注意的问题1. 比例：室内立面图可因其空间尺度及所表达内容的深度来确定其比例，常用比例为1：25、1：30、1：40、1：50、1：100等2. 图例符号:严格按第三章图例绘制机电开关等内容参见XX表,可据具体情况增减,索引符号参见本书第三章.3. 定位轴线：在室内立面图中轴线号与平面图相对应4. 图线：立面外轮廓线为粗实线,门窗洞、立面墙体的转折等可用中实线绘制，装饰线脚、细部分割线、引出线、填充等内容可用细实线。立面活动家具及活动艺术品陈设应以虚线表示。注：立面外轮廓线应为装修完成面，即饰面装修材料的外轮廓线。5. 尺寸标注：立面图中应在布局空间中注明纵向总高及各造型完成面的高度，水平尺寸应与定位轴线关联。6. 文字标注：立面图绘制完成后,应在布局空间内注明图名、比例及材料名称等相关内容。11。3剖立面图11.3.1剖立面图的概念及作用假想用一个垂直的剖切平面将室内空间垂直切开，移去一半将剩余部分向投影面投影,所得的剖切视图成为剖立面图.剖立面图可将室内吊顶、立面、地面装修材料完成面的外轮廓线明确表示出来,为下步节点详图的绘制打下基础。11.3.2剖立面图在绘制过程中应注意的问题:1. 比例：剖立面图比例可与立面图相同2. 图例符号：剖立面图比例较小,门窗、机电位置可用图例表示，符号索引参见本书。3. 定位轴线：在剖立面中，凡被剖切到的承重墙柱都应画出定位轴线，并注写与平面图相对应的编号，立面图中一些重要的构造造型，也可与定位轴线关联标注以保证其他定位的准确性.4. 图线：在剖立面图中，其顶、地、墙外轮廓线为粗实线，立面转折线、门窗洞口可用中实线,填充分割线等可用细实线，活动家具及陈设可用虚线表示.5. 尺寸标注：a：高度尺寸，应注明空间总高度、门、窗高度及各种造型，材质转折面高度，注明机电开关，插座高度。b：水平尺寸，注明承重墙，柱定位轴线的距离尺寸。注明门、窗洞口间距，注明造型、材质转折面间距6. 文字标注：材料或材料编号内容应尽量在尺寸标注界线内应对照平面索引注明立面图编号，图名以及图纸所应用的比例。11。4节点大样详图的绘制11.4。1相对于平、立、剖面图的绘制，节点大样详图有比例大、图示清楚、尺寸标注详尽、文字说明全面的特点。11.4.2节点大样详图在绘制过程中应注意的问题1. 比例：大样详图所用的比例视图形自身的繁简程度而定，一般采用1：1、1：2、1：5、1：10、1：20、1：25、1：30、1：50等2. 材质图例与符号:材质图例参见本书第三章详图索引符号下方的图号应为索引出处的图纸图号。例如从某张立面图索出的节点详图，其详图下方图号应为此张立面图的图号，这样从立面到详图湖哦从详图索引自的立面相互查找都比较方便（举例）3. 图线：大样详图的装修完成面的轮廓线应为粗实线,材料或内部形体的外轮廓线为中实线，材质填充为细实线。（举例）4. 尺寸标注与文字标注:节点大样详图的文字与尺寸标注应尽量详尽如下图：第十二章施工图在各设计阶段应注意的事项我们接手任何一种类型的空间的设计任务后，在前期的设计方案过程中实际上就已经开始了施工图的前期准备工作，一般来说国内一个时间工期移为正常的设计项目要经历以下几个阶段.1. 项目的前期资料收集与现场勘测a. 应向甲方或相关部门索要项目的建筑结构及其它相关专业的图纸或电子文件.b. 即使手上已有相关图纸最好一定要到现场对空间尺度再进行勘测核对，现场与图纸不符之处要做记录2. 效果图方案设计效果图方案设计无论是平面、立面或是一些细节尺度应尽量按照施工图尺度绘制生成，以保持图面效果，准确不失真3. 施工图扩初设计a. 施工图扩初设计应对项目整体的图纸量有所规划,大致核定出该项目所需要的图纸张数,并可预先设定图纸名称与图纸号,这样才可对下一步工作的时间进度及人员配备有所安排。b. 扩初阶段的施工图纸（包括主要平、立面)应准确明晰,这样可为日后的工作搭建起良好的构架。c. 扩初阶段应与甲方多沟通,以避免以后工作中不必要的调整修改。4. 施工图深化设计a. 明确装修完成面概念,平、立面饰面完成尺寸要保持对应。b. 充分与各相关专业配合协作达到形式完美与功能合理的理想效果。c. 与预算部门配合,在保证美观及使用效果的前提下对工程造价有所控制。d. 施工图绘制完毕后，应有严格的审图体系，来控制图纸的整体质量。如：绘图者自审,互审，设计负责人审图及项目负责人审图，在绘图方面的审图依据在本书前面若干章节都已经提到，这里就不再缀述。设计理念材料形式等方面由主要设计师把控.5. 设计现场监理与施工图现场深化调整施工图纸到达现场后，各方面的因素，例如现场尺度、供应商的材料周期、施工方的工艺水平已经业主的资金状况都可能导致施工图的变化调整（具体内容可参见本书第十三章施工图与现场深化设计），设计现场监理是整个施工图在实际工程中实施的一个重要环节，许多设计内容的变更与调整都应征询设计负责人及业主的意见。6. 竣工图的绘制竣工图是依据工程过程中的设计变更及工程完成之后的状况绘制的图纸,它一方面可为业主存档之用,同时也是施工方最终结算的依据，详细内容参见本书第十四章施工图的归档与分类。7. 设计项目资料内部管理项目完成之后可将其按一定的类别存档，各项目中有价值的内容，如节点、通详等可单独存档以备其他项目调用。第十三章施工图与现场深化设计施工图交给施工单位后，施工单位应对照施工现场仔细读图，然后就图纸之中的问题与不明之处与设计方交流，由设计方进行说明答疑,由于施工过程中各因素致使图纸修改变更，期间设计方、施工方、甲方、监理方及各相关专业之间应注意如下问题：
