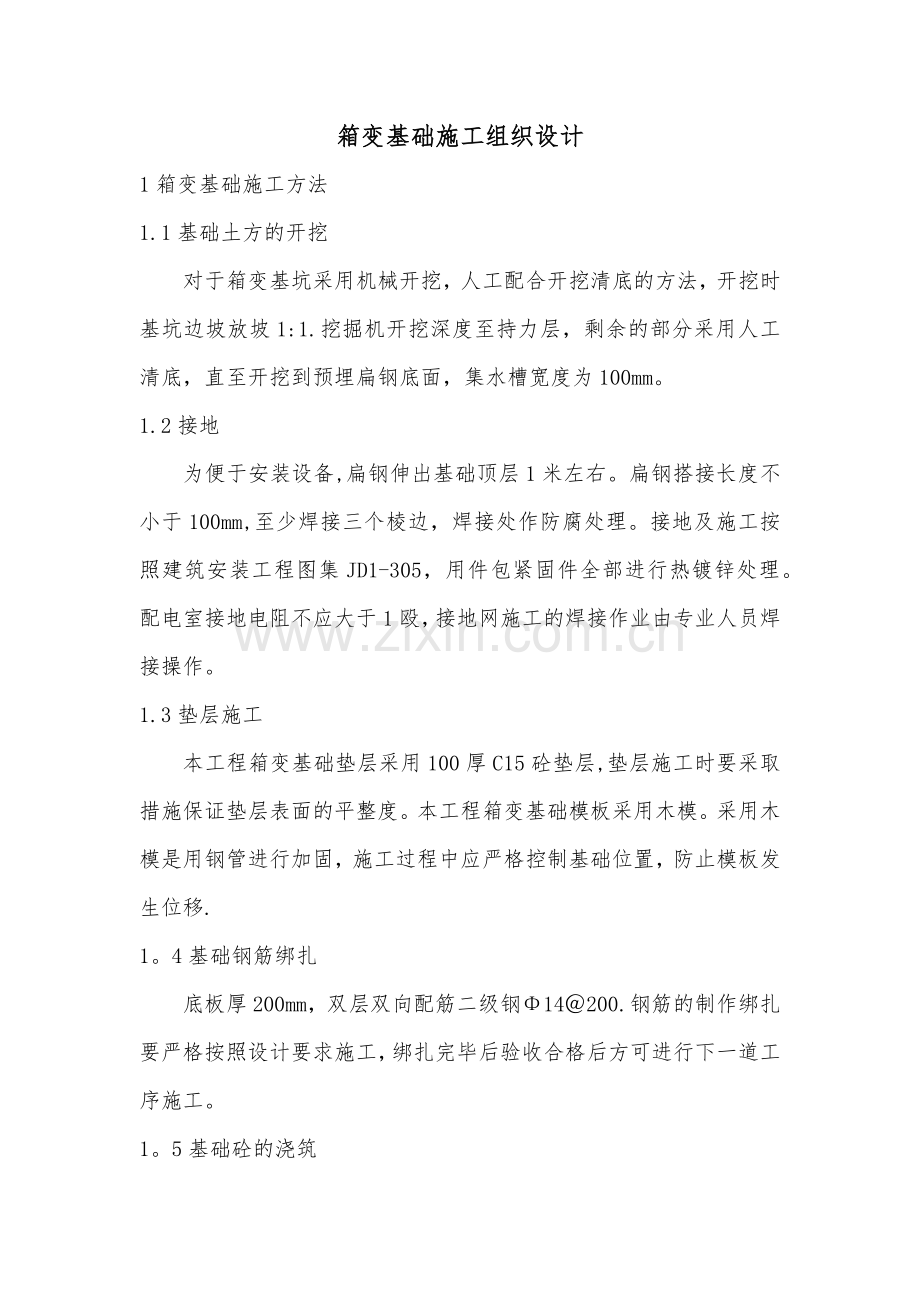

箱变基础施工组织设计
1箱变基础施工方法
1.1基础土方的开挖
对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层，剩余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽宽度为100mm。
1.2接地
为便于安装设备,扁钢伸出基础顶层1米左右。扁钢搭接长度不小于100mm,至少焊接三个棱边，焊接处作防腐处理。接地及施工按照建筑安装工程图集JD1-305，用件包紧固件全部进行热镀锌处理。配电室接地电阻不应大于1殴，接地网施工的焊接作业由专业人员焊接操作。
1.3垫层施工
本工程箱变基础垫层采用100厚C15砼垫层,垫层施工时要采取措施保证垫层表面的平整度。本工程箱变基础模板采用木模。采用木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移.
1。4基础钢筋绑扎
底板厚200mm，双层双向配筋二级钢Φ14＠200.钢筋的制作绑扎要严格按照设计要求施工，绑扎完毕后验收合格后方可进行下一道工序施工。
1。5基础砼的浇筑
本工程箱变基础底板采用C25混凝土,在浇筑过程中要样按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀，尤其是预埋扁钢附近的砼，要确保震捣密实。基础砼浇筑后，表面收光，并形成一定坡度向基础旁边的集水槽，集水槽向排污口方向倾斜。
1.6基础排水系统及砌体墙
为防止是施工雨雪天气坑内渗水，导致设备锈蚀，要求沿基坑周边砌筑宽370,高2450mm的砖墙,在顶部埋设直径110mm，壁厚2mm电缆穿管，两头打 喇叭口形。电缆穿管后用油棉丝塞紧,或其他防火。且内外做1:2。5水泥砂浆防水抹面，厚20mm,要求砂浆饱满,不得有空隙.维护墙设钢爬梯一道,钢爬梯两根立筋为Φ22的2跟三级钢，蹬梯为Φ14的二级钢，间距200mm。底部设集水槽和预埋排污管相连。
1.7混凝土压顶
砖墙顶面用370＊200的混凝土压顶，压顶为C25混凝土,纵筋为二级钢4Φ14，箍筋为二级钢Φ14@200。在压顶上均匀预埋200*200*12的刚板，预埋刚板背面有爪形勾钩(圆钢4 Φ14,L=15cm）埋于圈梁内.压顶在砖墙砌筑高度不超过20mm时开始支模浇筑。
2质量保证措施
2。1接地装置安装完毕后，要在晴朗的天气，地面湿度达到规范规定的时候,方可进行接地电阻的测试.如果有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线,直到接地电阻值符合设计要求。
2。2墙体砌筑高度每天不应超过1.2m。
2.3土方回填时，严格把好回填材料使用检验关，不含植物残体、垃圾等杂志。
2。4土方回填必须按规定分层夯压密实，确保回填土的密实度。
2.5砌体的转角处 交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。
2。6墙上留置临时施工洞口,其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。
3安全措施
施工前，施工负责人要向操作人员做专项技术安全交底。 现场电器设备要有漏电保护器，电缆应设可靠绝缘.
基坑内施工人员尤其是排水施工人员必须做好防触电措施，戴好绝缘手套,穿好绝缘雨鞋。
模板拆除前必须确认混凝土强度达到规定，并经拆模申请批准后方可进行，要有混凝土强度报告，混凝土强度未达到规定严谨提前拆模。
砌筑前进行安全检查，现场操作环境、安全措施和防护用品及机具符合要求后方可施工。
砌筑墙体时应搭设脚手架。
脚手架上堆砖高度不得超过3皮侧砖,同一块脚手架板上操作人员不得超过二人.
施工中不得踩踏砌体。
