1、工程质量监理评估报告(基础分部工程)工程名称:小店镇污水处理厂项目建设单位:汝阳县城市管理局施工单位:驻马店途胜建筑工程有限公司勘察单位:河南省有色工程勘察有限公司设计单位:洛阳城市建设勘察设计院有限公司监理单位:深圳市合创建设工程顾问有限公司项目负责人: 杨利民总监理工程师: 白建军汝阳县小店镇污水处理厂办公楼基础分部工程质量评估报告1 工程概况1.1工程名称:汝阳县小店镇污水处理厂建设工程1。2勘察单位:河南省有色工程勘察有限公司1.3设计单位:洛阳城市建设勘察设计院有限公司1。4施工单位:驻马店途胜建筑工程有限公司1。5监理单位:深圳市合创建设工程顾问有限公司1。6建设单位:汝阳县城市管
2、理局1.7建筑面积:房屋东西长32。4m,南北宽14.1m,总建筑面积2059。84 m21.8楼层结构:2层带花架屋面:1F高3。85m, 2F高3。95m, 花架高1。8m总高度9.6m。1.9外墙装饰:真石漆外墙面,保温材料采用硬质矿岩面板.1.10结构形式:地下基础为独立基础、地上基础为框架结构。2 评估依据2.1 国家和洛阳市的法律、法规和行政规章,主要有:中华人民共和国建筑法建筑工程质量管理条例中华人民共和国合同法工程建设监理规定洛阳市建设工程监理管理暂行规定(1999年7月16日洛阳市人民政府第79号令)NEW洛阳市建设工程监理管理暂行办法实施细则(洛阳市建设和管理委员会2000

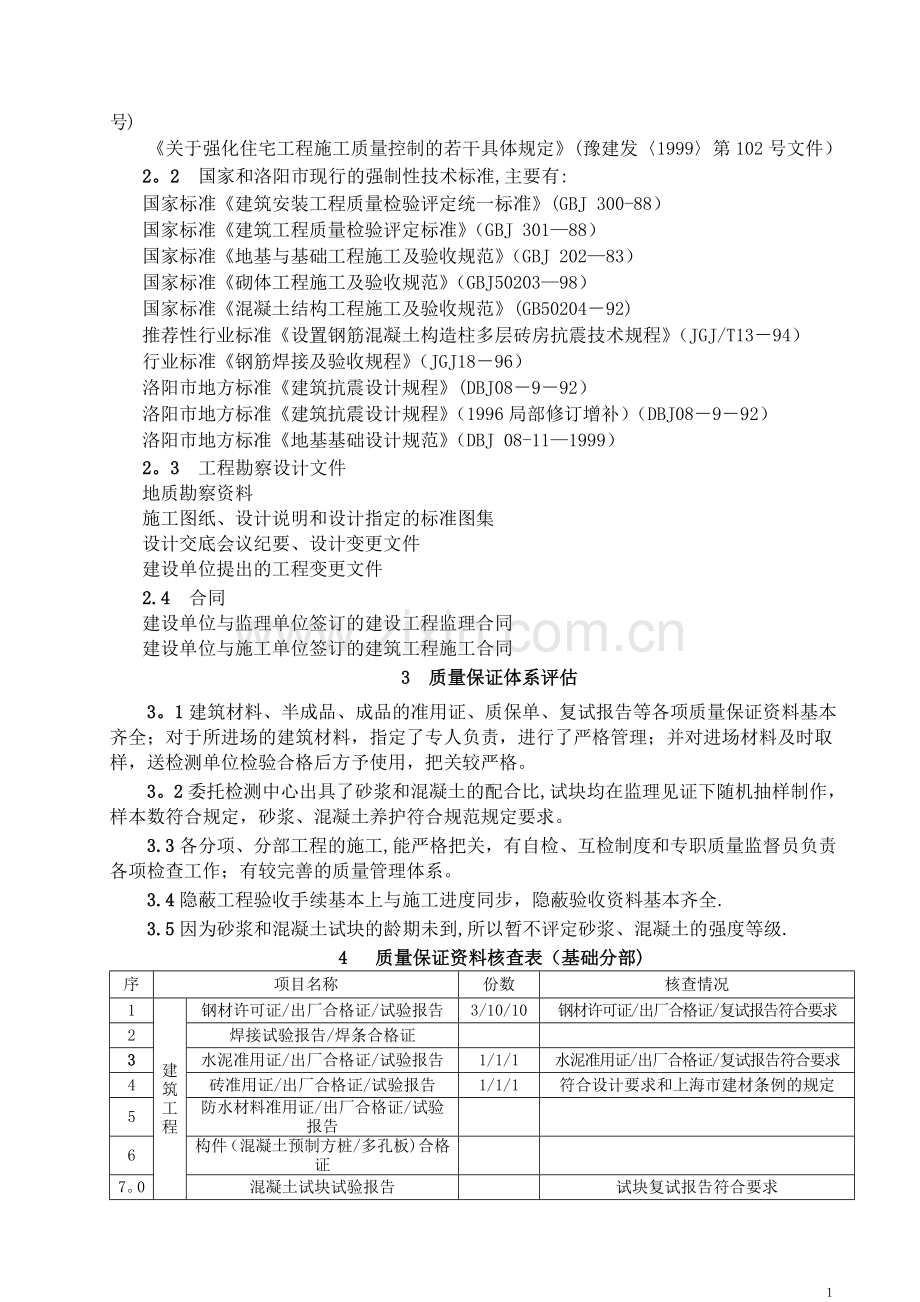

3、年9月4日豫建建第0514号文件印发)洛阳市建设工程材料管理条例(1999年11月26日洛阳市第十一届人民代表大会常务委员会第十四次会议通过)关于提高本市住宅工程质量的若干暂行规定(洛阳市建设委员会沪建建1999第0037号文件)关于加强住宅工程施工操作质量管理的通知(洛阳市建设委员会豫建建1999第0854号)关于强化住宅工程施工质量控制的若干具体规定(豫建发1999第102号文件)2。2 国家和洛阳市现行的强制性技术标准,主要有:国家标准建筑安装工程质量检验评定统一标准(GBJ 300-88)国家标准建筑工程质量检验评定标准(GBJ 30188)国家标准地基与基础工程施工及验收规范(GBJ
4、 20283)国家标准砌体工程施工及验收规范(GBJ5020398)国家标准混凝土结构工程施工及验收规范(GB5020492)推荐性行业标准设置钢筋混凝土构造柱多层砖房抗震技术规程(JGJ/T1394)行业标准钢筋焊接及验收规程(JGJ1896)洛阳市地方标准建筑抗震设计规程(DBJ08992)洛阳市地方标准建筑抗震设计规程(1996局部修订增补)(DBJ08992)洛阳市地方标准地基基础设计规范(DBJ 08-111999)2。3 工程勘察设计文件地质勘察资料施工图纸、设计说明和设计指定的标准图集设计交底会议纪要、设计变更文件建设单位提出的工程变更文件2.4 合同建设单位与监理单位签订的建设
5、工程监理合同建设单位与施工单位签订的建筑工程施工合同3 质量保证体系评估3。1建筑材料、半成品、成品的准用证、质保单、复试报告等各项质量保证资料基本齐全;对于所进场的建筑材料,指定了专人负责,进行了严格管理;并对进场材料及时取样,送检测单位检验合格后方予使用,把关较严格。3。2委托检测中心出具了砂浆和混凝土的配合比,试块均在监理见证下随机抽样制作,样本数符合规定,砂浆、混凝土养护符合规范规定要求。3.3各分项、分部工程的施工,能严格把关,有自检、互检制度和专职质量监督员负责各项检查工作;有较完善的质量管理体系。3.4隐蔽工程验收手续基本上与施工进度同步,隐蔽验收资料基本齐全.3.5因为砂浆和混
6、凝土试块的龄期未到,所以暂不评定砂浆、混凝土的强度等级.4 质量保证资料核查表(基础分部)序项目名称份数核查情况1建筑工程钢材许可证/出厂合格证/试验报告3/10/10钢材许可证/出厂合格证/复试报告符合要求2焊接试验报告/焊条合格证3水泥准用证/出厂合格证/试验报告1/1/1水泥准用证/出厂合格证/复试报告符合要求4砖准用证/出厂合格证/试验报告1/1/1符合设计要求和上海市建材条例的规定5防水材料准用证/出厂合格证/试验报告6构件(混凝土预制方桩/多孔板)合格证7。0混凝土试块试验报告试块复试报告符合要求7。1预拌混凝土准用证/合格证7。2石子准用证/合格证/复试报告1/1/1符合设计要求
7、和洛阳市建材条例的规定7。3砂子准用证/合格证/复试报告1/1/1符合设计要求和洛阳市建材条例的规定7。4混凝土级配报告1符合设计要求和施工规范的规定8砂浆试块试验报告1符合设计要求和施工规范的规定8.1砂浆级配报告9土工试验/打桩记录10基础验槽记录1符合设计要求和施工规范的规定11结构吊装/结构验收记录12给排水材料准用证/出厂合格证/13管道严密性试验记录14系统清洗记录15排水管灌水、通水试验记录17电气材料许可证/合格证18试验调整记录19绝缘、接地电阻测试记录序号7。1、7。2、7.3、7.4和8.1根据实际需要增列;序号16、2025 因未涉及,故从略26 施工组织设计1符合要求
8、27 单位工程测量定位单1符合要求28沉降观测记录29图纸会审纪要1符合要求30隐蔽工程验收单1符合要求31技术复核单1符合要求32质量事故报告-无质量事故33施工日记1本符合要求核查结果:齐全或基本齐全 现场监理负责人姓名:杨利民项目总监理工程师姓名:白建军深圳市合创建设工程顾问有限公司(盖章)2017年月日5 分项工程施工质量状况5。1 模板5.1。1经检查验收,模板具有足够的强度、刚度、撑拉杆件固定牢固稳定;5。1。2模板接缝不大于1.5 mm.模板上每处粘浆和漏涂隔离剂累计面积不大于1000 cm2。符合要求。5。1。3允许偏差项目轴线位移允许偏差5 mm。实测10点,有9在允许偏差范
9、围内,占90 ;标高允许偏差A5 mm。实测15点,有14/15在允许偏差范围内,占93。33%;截面尺寸允许偏差A10 mm.实测15点,有14点在允许偏差范围内,占93.33;总共实测45点,有42点在允许偏差范围内,占93。33 。5。1。4模板工程评定为合格(不参加评定).5.2钢筋5。2.1钢筋的品种规格和质量符合设计要求和有关标准的规定,钢筋表面洁净、无损伤,油污、老锈.钢筋的规格,加工形状、尺寸、数量、锚固长度和接头位置都符合设计要求和施工规范规定。钢筋焊接由合格上岗证焊工操作,焊接头机械性能试验合格.保证项目符合要求。5。2。3钢筋绑扎缺扣,松扣的数量不超过应绑扎数量的10 %
10、 。钢筋绑扎、弯钩形状和朝向、接头部位和搭接长度符合规定。箍筋数量符合设计要求,弯钩角度和平直段的长度基本符合施工规范。基本项目符合要求。5。2.3允许偏差项目骨架的宽度、高度允许偏差A5 mm,实测10点,有9点在允许偏差范围内,占90;骨架长度允许偏差A10 mm,实测10点,有9点在允许偏差范围内,占90;受力钢筋间距允许偏差A10 mm,实测10点,有9点在允许偏差范围内,占90;箍筋构造筋间距允许偏差A20 mm,实测10点,有8点在允许偏差范围内,占80;受力钢筋保护层允许偏差A10 mm,实测10点,有9点在允许偏差范围内,占90;总共实测50点,有44点在允许偏差范围内,占88
11、 。5.2。4钢筋工程评定为合格。5。3混凝土5。3。1混凝土用水泥、水、骨料等符合设计要求和施工规范规定,混凝土按配合比、试验报告配制,原材料计量、搅拌、养护和施工缝处理符合施工规定规范.保证项目符合要求。5.3。2混凝土振捣密实,每个检查处的蜂窝面积每一处不大于200cm2,累计不大于400cm2。无孔洞。每个检查件基本无露筋。基本无缝隙夹渣层。基本项目符合要求.5。3。3允许偏差项目轴线位移允许偏差15mm,实测10点,有9点在允许偏差范围内,占90%;标高允许偏差A10mm,实测10点,有9点在允许偏差范围内,占90;截面尺寸允许偏差1510 mm,实测10点,有9点在允许偏差范围内,
12、占90;表面平整度允许偏差8mm,实测10点,有8点在允许偏差范围内,占80%;总共实测40点,有35点在允许偏差范围内,占87.5。5。3。4混凝土工程评定为优良。5.4砖墙5。4。1砖砌体施工质量控制等级,设计单位未提出要求,由建设单位、施工企业、工程监理单位指定为A级;按现场实有的质量保证体系、砂浆及混凝土强度、砂浆拌合方式、砌筑工人技术等级等因素,可确定为A级。5.4。2砖为MU10非豫产标准粘土砖,M10水泥砂浆,符合设计要求和施工规范的规定.砌体砂浆密实饱满,抽查的水平灰缝砂浆饱满度均大于80%,灰缝横平竖直,外墙转角处设有钢筋混凝土构造柱,砌筑方式正确.保证项目符合要求。5。4.
13、3经验收未发现3皮同缝,留槎做法符合施工规范,拉结筋长度及数量基本符合设计及规范规定,留置构造柱位置基本正确。基本项目符合要求。5。4.4允许偏差项目轴线位置偏移允许偏差10mm,实测10点,有9点在允许偏差范围内,占90;顶面标高允许偏差A15 mm,实测10点,有10点在允许偏差范围内,占100 ;水平缝平直度允许偏差10 mm,实测10点,有10点在允许偏差范围内,占100 ;表面平整度允许偏差10 mm,实测10点,有9点在允许偏差范围内,占90%;10皮砖累计厚度允许偏差A8 mm,实测10点,有9点在允许偏差范围内,占90 ;表面垂直度允许偏差10 mm,实测10点,有9点在允许偏
14、差范围内,占90;10皮砖累计厚度允许偏差A8 mm,实测10点,有9点在允许偏差范围内,占90 ;总共检测50点,有47点在允许偏差范围内,占94% 。.5。5JCL梁JCL梁的配筋、混凝土配合比和浇筑均符合设计及规范要求,混凝土内实外光,表面平整,截面尺寸、轴线位置和标高均在允许偏差范围内。JCL梁和构造柱插筋工程合格。5。6水电预埋预留水电预埋预留符合设计要求和施工规范规定,坐标位置及标高基本正确。预埋管、预留孔中心线位置偏移小于5mm,预留洞中心线位置偏移小于15mm.6 基础分部工程质量评定表序号分项工程名称项数其中优良项数备注1模板1-合 格2钢筋1合 格3混凝土11 良4砌体11
15、 良5JCL梁11 良678合计53现场监理师评定:签名:杨利民日期:2017/总监理工程师核定:签名:白建军日期:2017年 月 日最终等级(本栏目由项目监理负责人根据建设单位评定结果填写,请注明验收证明书号码):7 监理评估结论7.1 按照关于提高本市住宅工程质量的若干暂行规定(洛阳市建设委员会豫建建1999第0037号文件)、关于加强住宅工程施工操作质量管理的通知(洛阳市建设委员会豫建建1999第0854号)、关于强化住宅工程施工质量控制的若干具体规定(奉建发1999第102号文件)、建筑安装工程质量检验评定统一标准(GBJ30088)和建筑工程质量检验评定标准(GBJ301-88)和地
16、基与基础工程施工及验收规范(GBJ20283)、地基基础设计规范(DBJ081199)、国家标准砌体工程施工及验收规范(GBJ50203-98)、国家标准混凝土结构工程施工及验收规范(GB5020492)、推荐性行业标准设置钢筋混凝土构造柱多层砖房抗震技术规程(JGJ/T1394)、行业标准钢筋焊接及验收规程(JGJ1896)、洛阳市地方标准建筑抗震设计规程(DBJ08992)、洛阳市地方标准建筑抗震设计规程(1996局部修订增补)(DBJ08992)、洛阳市地方标准地基基础设计规范(DBJ 08111999)的规定,办公楼基础分部工程的质量符合设计要求和施工验收规范的规定;7。2质保资料基本齐全;7。3工程观感质量良好;7.4评估意见:综上所述,办公楼基础分部工程满足验评标准,评估合格,敬请!汝阳县建设工程质量监督站予以核验.现场监理负责人:杨利民项目总监理工程师:白建军深圳市合创建设工程顾问有限公司 2017年月日
