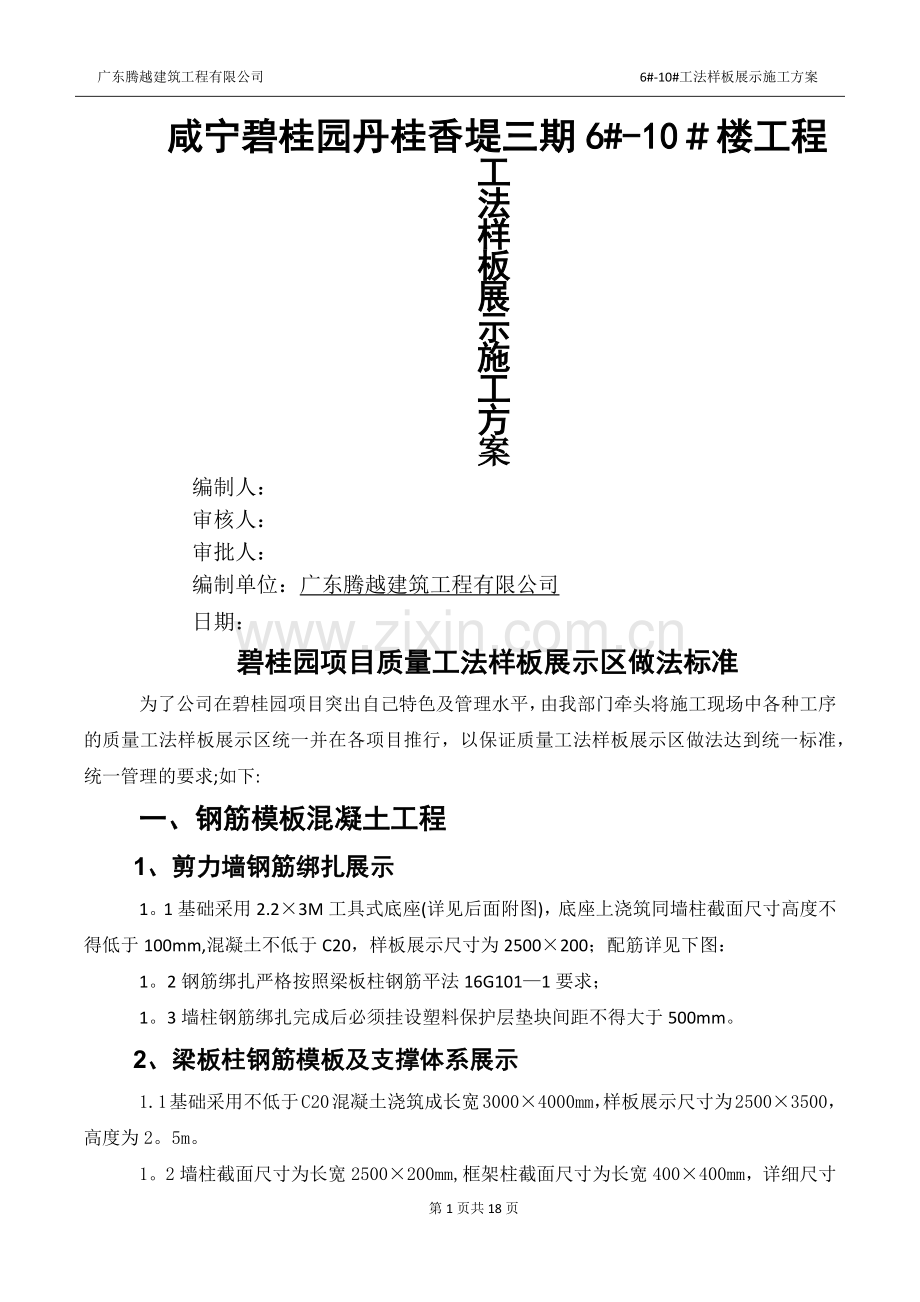

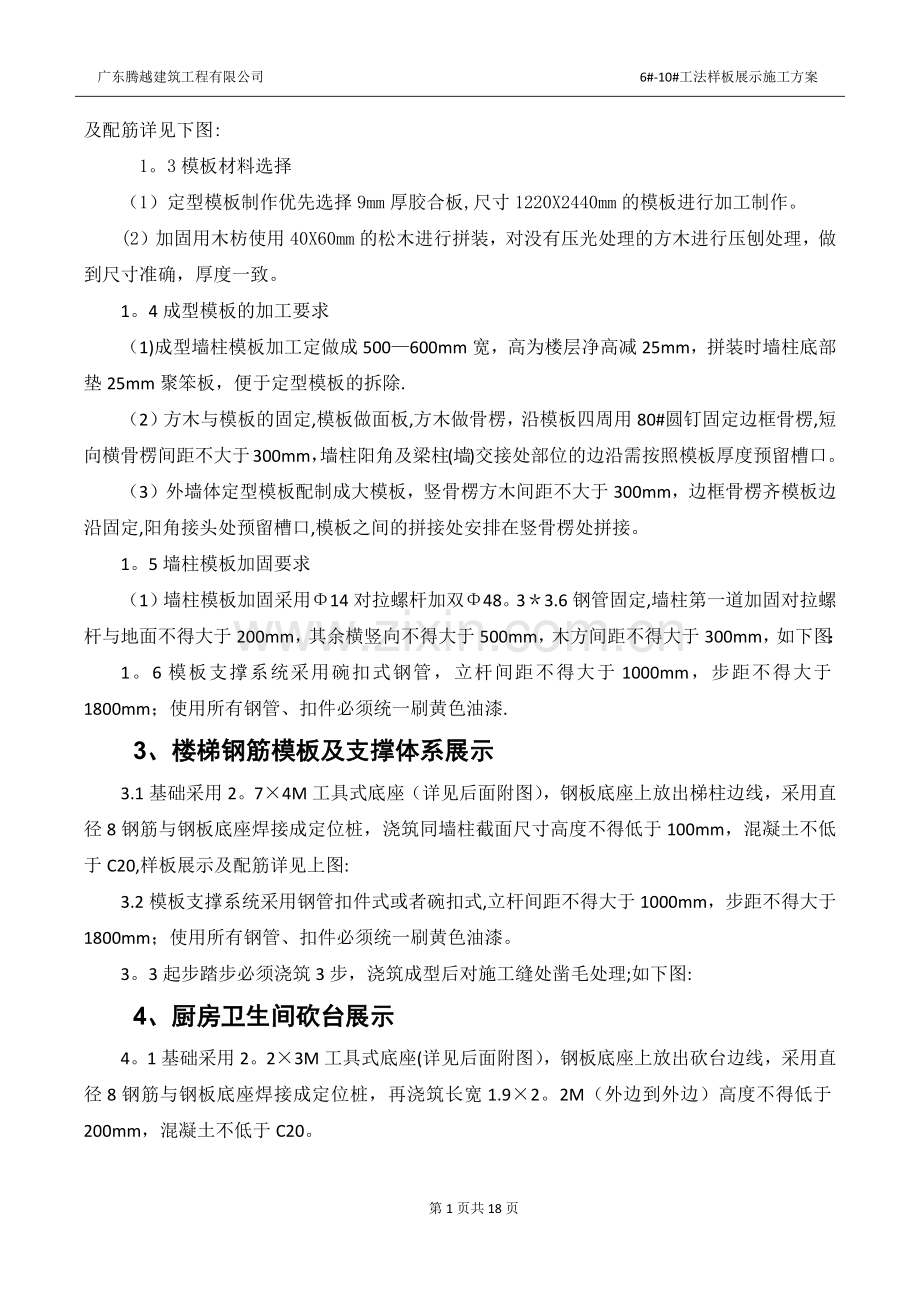

广东腾越建筑工程有限公司 6#-10#工法样板展示施工方案 咸宁碧桂园丹桂香堤三期6#-10楼工程工法样板展示施工方案编制人：审核人：审批人：编制单位：广东腾越建筑工程有限公司日期：碧桂园项目质量工法样板展示区做法标准为了公司在碧桂园项目突出自己特色及管理水平，由我部门牵头将施工现场中各种工序的质量工法样板展示区统一并在各项目推行，以保证质量工法样板展示区做法达到统一标准，统一管理的要求;如下:一、钢筋模板混凝土工程1、剪力墙钢筋绑扎展示1。1基础采用2.23M工具式底座(详见后面附图)，底座上浇筑同墙柱截面尺寸高度不得低于100mm,混凝土不低于C20，样板展示尺寸为2500200；配筋详见下图：1。2钢筋绑扎严格按照梁板柱钢筋平法16G1011要求；1。3墙柱钢筋绑扎完成后必须挂设塑料保护层垫块间距不得大于500mm。2、梁板柱钢筋模板及支撑体系展示1.1基础采用不低于C20混凝土浇筑成长宽30004000mm，样板展示尺寸为25003500，高度为2。5m。1。2墙柱截面尺寸为长宽2500200mm,框架柱截面尺寸为长宽400400mm，详细尺寸及配筋详见下图:1。3模板材料选择（1）定型模板制作优先选择9mm厚胶合板,尺寸1220X2440mm的模板进行加工制作。(2）加固用木枋使用40X60mm的松木进行拼装，对没有压光处理的方木进行压刨处理，做到尺寸准确，厚度一致。1。4成型模板的加工要求（1)成型墙柱模板加工定做成500600mm宽，高为楼层净高减25mm，拼装时墙柱底部垫25mm聚笨板，便于定型模板的拆除.（2）方木与模板的固定,模板做面板,方木做骨楞，沿模板四周用80#圆钉固定边框骨楞,短向横骨楞间距不大于300mm，墙柱阳角及梁柱(墙)交接处部位的边沿需按照模板厚度预留槽口。（3）外墙体定型模板配制成大模板，竖骨楞方木间距不大于300mm，边框骨楞齐模板边沿固定,阳角接头处预留槽口,模板之间的拼接处安排在竖骨楞处拼接。1。5墙柱模板加固要求（1）墙柱模板加固采用14对拉螺杆加双48。33.6钢管固定,墙柱第一道加固对拉螺杆与地面不得大于200mm，其余横竖向不得大于500mm，木方间距不得大于300mm，如下图：1。6模板支撑系统采用碗扣式钢管，立杆间距不得大于1000mm，步距不得大于1800mm；使用所有钢管、扣件必须统一刷黄色油漆.3、楼梯钢筋模板及支撑体系展示3.1基础采用2。74M工具式底座（详见后面附图），钢板底座上放出梯柱边线，采用直径8钢筋与钢板底座焊接成定位桩，浇筑同墙柱截面尺寸高度不得低于100mm，混凝土不低于C20,样板展示及配筋详见上图:3.2模板支撑系统采用钢管扣件式或者碗扣式,立杆间距不得大于1000mm，步距不得大于1800mm；使用所有钢管、扣件必须统一刷黄色油漆。3。3起步踏步必须浇筑3步，浇筑成型后对施工缝处凿毛处理;如下图:4、厨房卫生间砍台展示4。1基础采用2。23M工具式底座(详见后面附图），钢板底座上放出砍台边线，采用直径8钢筋与钢板底座焊接成定位桩，再浇筑长宽1.92。2M（外边到外边）高度不得低于200mm，混凝土不低于C20。二、砌体工程展示1、高精度砌体、构造柱、门顶过梁及窗台自防水构造展示1.1基础采用2。54M工具式底座（详见后面附图）,钢板底座上放出砌体砍台边线，采用直径8钢筋与钢板底座焊接成定位桩，浇筑高度不得低于200mm，混凝土不低于C20,砌体高度为2.8M，如上图：1。2门窗过梁两端伸入砌体不得少于250mm，构造柱马牙槎先进后退，上下马牙槎必须切割成斜口，浇筑混凝土避免此处存在蜂窝“死角”现象。1.3砌体砌至2.6M处停止砌筑,留置200mm做“楔砌”，砌块斜切线必须一致。1。4窗台自防水混凝土压顶长度1.5M以内宜为预制，1。5M以外现浇，两端伸入砌体不得少于250mm,如项目条件允许下将窗框安装并在窗台压顶处打好封闭胶，构造如下图：2、“砖包管”和免抹灰(薄抹灰）技术工艺展示“砖包管”和免抹灰（薄抹灰)技术工艺展示样板部位在“高精度砌体、构造柱、门顶过梁及窗台自防水构造展示同一个样板，内部为“高精度砌体、构造柱、门顶过梁及窗台自防水构造展示，两端外部墙体为“砖包管”和免抹灰（薄抹灰）技术工艺展示；具体部位如下图.2。1“砖包管”技术工艺展示在样板两端外部设置,左边为开关盒线管“砖包管”展示,右边为集成线路配电箱“砖包管”展示，高度按照规范设置；2。2 免抹灰（薄抹灰)技术工艺展示2。2。1整个一墙面为免抹灰（薄抹灰）技术工艺展示，各项目根据墙面建筑做法进行展示；2。2。2工艺流程:基础界面剂满刮第一遍界面剂满刮第二遍界面剂满刮第一遍腻子满刮第二遍腻子乳胶漆四、 屋面、女儿墙构造做法展示基础采用2.54M工具式底座（详见后面附图），屋面构造展示区为23.6M;构造布置如下图所示.屋面防水、面层构造根据各项目图纸做法进行设置，透气帽材质不得采用PVU管，屋面烟道、女儿墙墙面做法根据各项目图纸做法进行设置；细部处理想法必须征得工程、安全处同意方可进行.1、屋面防水构造做法根据各项目做法，每层做法采用平面剖形式展示，每层展示宽度不得少于150mm，如下图：2、变形缝构造做法展示;屋面平面变形缝高度为完成面不得少于250mm，坎台与盖板至少一边为柔性连接；如下图：3、 屋面透气帽展示；透气帽伸出完成面不得少于250mm，护墩外圆采用DN150 PVC管高度不少于100mm，内圆采用DN100 PVC管高度不少于120mm,护墩与透气管之间采用细石混凝土填实，护墩外部采用刷黑蓝油漆间隔，如下图所示：4、 天沟展示；完成面坡度不得少于1，泄水孔不得少于1个，如下图：5、 出屋面排气管构造展示；排气管高度不得少于完成面起1.8M，护墩高度不得少于250mm，护墩可采用PVC管或者成品护墩，护墩与排气管之间采用细石混凝土填实，护墩外部采用刷黑蓝油漆间隔；如下图：6、 屋面烟道构造展示；烟道高度从完成面不少于2。1M，烟道盖板采取一定找坡，滴水线必须采用黑色油漆或者黑色涂料刷黑；如下图所示：7、 女儿墙避雷带构造展示;避雷网与保护接地钢筋焊接长度不少于10d，并采用刷黑黄油漆间隔；如下图所示：8、 屋面排水管安装及水簸箕构造展示；水簸箕20020075mm(长宽高）为宜，材质由项目自行选定；如下图：五、 底座附图第1页共18页
