西安工业资产经营有限责任公司宿舍楼、服务楼土方回填施工方案.doc

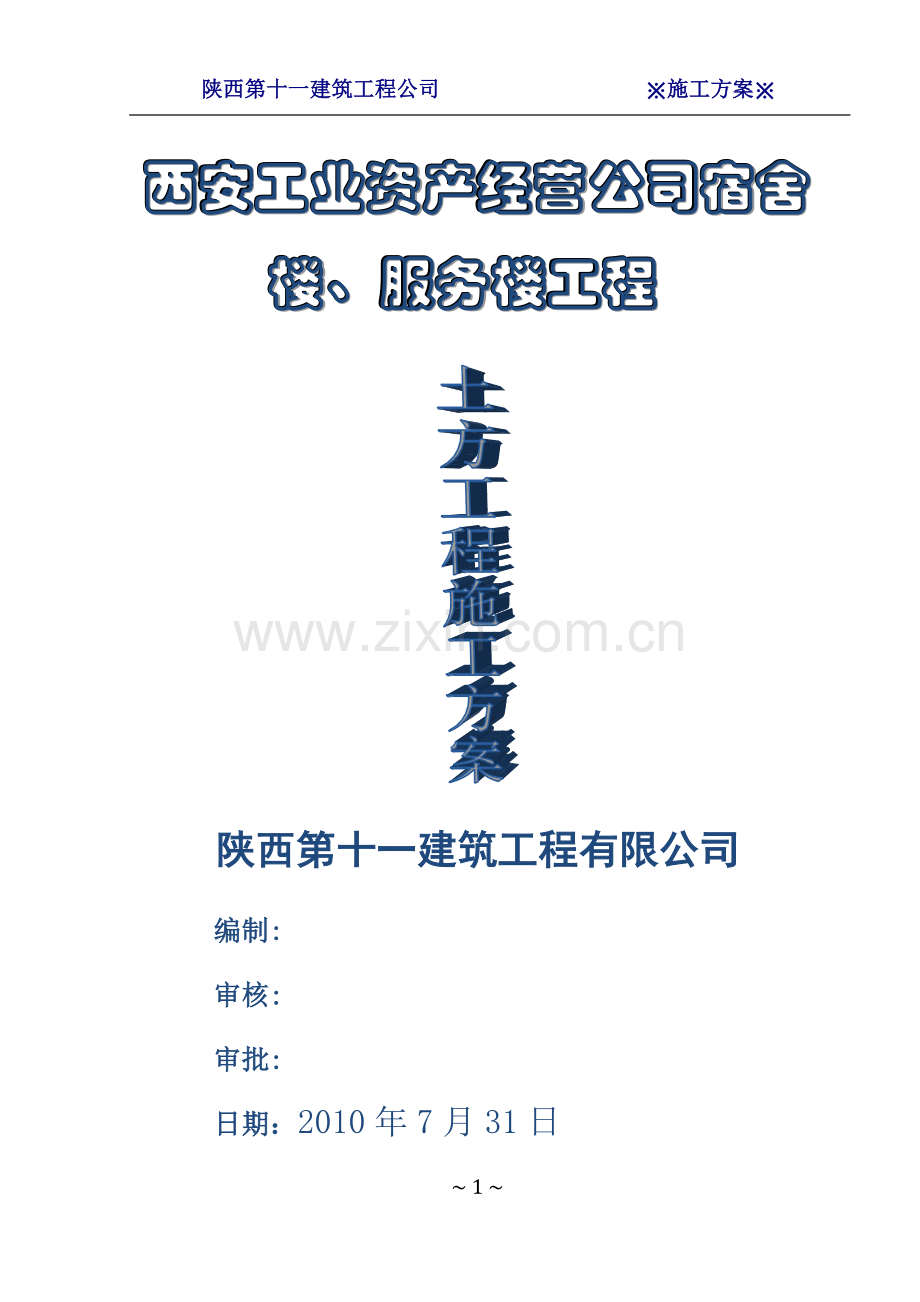

陕西第十一建筑工程公司 ※施工方案※
西安工业资产经营公司宿舍楼、服务楼工程

陕西第十一建筑工程有限公司
编制:
审核:
审批:
日期：2010年7月31日
目 录
第一章 土方开挖施工方案…………………….……1
第二章  基础土方回填施工方案………………。.。…5
第三章 安全施工措施及冬雨季施工注意事项……13
第一章
土方开挖施工方案
第1节 土方开挖施工方案
(一）服务楼、宿舍楼土方开挖
一、 设计要求:
1、 服务楼开挖基坑底标高：-5。6M。
宿舍楼开挖基坑底标高：-3.1M
宿舍楼桩间土开挖底标高：—3。6m
2、 放坡坡度:根据现场土壤状况确定(约为1:0.3m）。
3、 表层腐殖土弃土0。5～0。8m：现场查看后确定。
二、 工程概况
1、工程简况：
工程名称
陕西西安工业资产经营公司宿舍楼、服务楼
建设单位
西安工业资产经营公司
施工单位
陕西十一建筑公司
设计单位
陕西省建筑设计研究院有限责任公司
建设地点
位于泾阳县崇文镇与西安高陵县泾河镇交界
建筑工程等级
中型
建筑防火类别
宿舍楼为高层二类，服务楼为多层
建筑使用年限
50年
建筑物抗震设防烈度
7度
结构类型
框架结构
建筑规模
本工程由一栋宿舍楼和一栋服务楼组成，宿舍楼共八层，二至八层为宿舍，一层为服务宿舍的活动空间，服务楼共两层，由餐厅和洗浴功能空间组成
总建筑面积
17595㎡ 其中宿舍楼13646㎡服务楼3949㎡
建筑基底面积
4190㎡
建筑层数
宿舍楼8层、服务楼2层
建筑高度
30。9m(屋面板面）
±0。00相对于绝对高程（青岛黄海系)
382.5
　　2、 编制依据《建设工程项目管理规范》（GB/T50326—2001)；
《建设工程监理规范》GB50319-2000；《建筑工程施工质量验收统一标准》(GB50300-2001）；《工程测量规范》GB50026-93《建筑地基基础施工质量验收规范》（GB50202—2002）；《建筑施工手册》第四版。
三、施工准备
　一）、  技术准备
　　1、  检查图纸和资料是否齐全。核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾
　　2 、 掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求。
　 3、  熟悉土层地质、水文勘察资料。无地下水，平均开挖深度在工人回填土层和耕土层，密实度不均匀，结构松散，硬杂质含量大于30％，含水量较大，确定放坡系数在1：0。75~1：1.25之间。
　 4、 图纸会审，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸之间有无错误和冲突。
　　5、 研究好开挖程序，明确各专业工序的配合关系、施工工期的要求。
6、 编制施工方案，并向参加施工人员层层进行技术交底.
　　7、  确定开挖顺序，根据开工顺序而定，每开挖一栋基坑土方均全部运至业主指定卸土地点。并利于回填运输.
二）、 现场准备
1、 查勘施工现场，摸清工程场地情况,包括施工场地地形、地貌、地质水文等。
2、  清除现场障碍物，做好排水设施，做好地表水的排放工作。地表水才用排水明沟，
　3、  根基业主提供的控制坐标和水准点,按总平面要求引测到现场，并做保护。现场地整平后，以5m×5m方格网测量原始场地标高，以利于指导现场施工及竣工结算。
　　4、  修建临时设置和道路，路基夯实，必要时铺垫100厚碎石稳定层，或100厚C15混凝土路面.
　　5、  基坑、边坡堆置各类建筑材料的，应按规定距离堆置。各类施工机械距基坑、边坡的距离，根据设备重量、基坑、边坡的支护、土质情况确定，并不得小于2m。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，设置龙门板、放出基坑挖土灰线、上部边线和底部边线和水准标志。龙门板桩一般应离开坑缘1.5~2.0m，以利保存,灰线、标高、轴线应进行复核无误后,方可进行场地整平和基坑开挖。
　　6、  确定运土路线，由业主指定卸土地点为场地东北角距离施工现场约1公里为表层腐殖土弃土地点，换填土堆土地点在服务楼南边及东边，宿舍楼的堆土地点在其楼南边.工程富裕土方由建设方提供地点按签证处理进行外运或弃土。
　　7、 人员机械准备本工程挖土采用机械与人工挖土相结合的方法，基坑开挖机械首先挖至基底设计标高上300mm处，剩余部分再由人工配合机械挖至设计基底标高。
8、机械设备准备：
序号
名 称
规 格
单位
数量
每台功率
1
深井潜水泵

台
2
5。5KW
2
经纬仪
DJ6一1A
台
1

3
激光垂准仪
DJ6一C6
台
1

4
水准仪
C32
台
2

5
铲车
50型
台
1

6
挖机
大型
台
2

7
挖机
小型
台
1

8
压路机
16吨
台
1

9
打桩机

套
5-8

10
打夯机
立式
台
2

11
打夯机
蛙式
台
2

12
运输车辆
大型
辆
6

13
卷尺
50m
个
2

14
卷尺
5m
个
6

15
实验设备

套
1
（土壤密实度实验）

并组织好作业班次，制定较完善的技术岗位责任制和技术，质量、安全、管理网络。
三)、 土方开挖
　 1、土方开挖步骤：挖土路线根据业主提供卸土地点拟确定挖土机挖土路线由宿舍楼西边向东方向挖取表层腐殖土 挖服务楼基坑土方 挖去宿舍楼桩基工作面以上的土方（—3。1m） 挖取桩间土。
　　2、 挖土前，应做到场地“三通一平”，即水通、电通、路通,场地平整。
　3、挖土前，根据业主提供的场地内地质勘察和场地地面原管线分布图，确切了解哪些是废弃，哪些是在使用，划出标识，或做好相关保护。
　 4、 施工时由于基础不深，按地基基坑挖土的规定要求，留设300mm厚人工挖土。须注意机械挖土不能超挖扰动原有土质，因此要求施工测量人员必须时刻注意测量高度，正确指导挖机挖土和人工挖土。如不慎超挖，对超挖部分用砂石极配或混凝土填。
　 5、  对测量放线,即在土方开挖前，按放线要求将各测量控制点按外延法将测量控点延伸至车辆运输不能损坏的地方，自制木桩500～800mm长钉入地面下，木桩上钉小铁钉,木桩用混凝土固定并做好保护.
　　6、  人工挖土检底至设计标高时,需要测量员全程跟踪，控制好换填土的标高.
7、  基坑内挖土全部结束时，每隔2～4小时监测基坑土的稳定情况，并对基坑进行墓穴、井等普探。当普探有此类问题时联系设计部门出方案进行 处理。
　　8、  基坑挖土完成后及时请监理、甲方、地勘院、设计院对基坑进行验槽，做好基坑验槽的工程资料。
第2节  基础土方回填施工方案
本工程按照施工部位的不同分四个作业工序：
1即服务楼宿土基础素土回填；
2、服务楼2：8灰土基础回填；
3、宿舍楼复合地基500厚2:8灰土回填.
4、宿舍楼及服务楼室内外回填.
为了保证各工序，各部位土方回填有计划、有顺序、有组织的按设计及规范要求进行施工,保证工程质量，现根据不同部位的施工特点，制定出具体的切实可行的施工方案。
（一) 服务楼基地素土回填：
一、 人员、机械设备准备：
1、 人员准备
管理人员：4名，轮流值班。负责标高、回填质量控制、实验等工作.
安全员1名：负责安全防护的管理工作。
安全协助员：两名，负责基坑周边的防护及基坑边坡的观测工作。
施工工人：分两班共30人，配合机械进行土方的平整、周边夯实等工作。
2、 机械、设备准备：
压路机：1台(配司机2名）。
铲车：50型2台(配司机4名）。
筛土机械：1台（配操作手4名，后勤供给2名）.
蛙夯机：2台(配技术工人2名，配合工人2名）。
3、实验:见证取样送实验室进行土质实验.并且购买
天平、酒精灯、烧锅等实验器皿。
4、土源
土质必须是可回填性黄土，无腐质性杂物，含水率在12％～15％之间。
二、回填
(1）、素土回填：厚度1m。
施工流程：坑底清理→回填土虚铺→回填土整平→回填土（洒水）夯实→回填土验收取样→第二层回填虚铺→整平→夯实→验收取样→……层层铺设夯填至-4.6m。
操作要点:坑底的清理必须干净，不允许有腐质性杂物存在。回填土一次虚铺厚度在25～30cm，铺好后用铁铣整平，然后用压路机夯实12-16遍（每层）.周边用蛙式打夯机每层打夯次数不得少于3-4遍，并且随夯随跟人整平,在死角处或采光井等太狭窄的部位蛙式打夯机无法施工，必须用立式平板打夯机振打夯实。按照取样土的试验最佳含水率，如果土质含水量过小,必须适当洒水湿润，若土质含水量过大，必须用较干的黄土拌和均匀，严禁出现橡皮土。每层夯实3-4遍，压实系数不得小于0.94，符合要求后向监理公司报验，并且由监理人员监督下用环刀取样，测定夯实土的干容重，按规范要求取样，每100m2不得少于1个点，并且每层不得少于3个点，该层根据现场试验结果，由监理人员验收认可后方可进行下一层的铺设.
三、施工要点
1。 回填土由下而上分层铺填,采用素土回填分层夯实，每层虚铺厚度不大于30cm。
2. 铺垫后，采用压路机压实，采用蛙式打夯机夯实边角部位。
3。 回填土的压实系数不小于0。97。
4. 填土前用仪器测定土的含水率.确保土的含水率在最佳的范围内,土方含水率一般以手握成团，落地开花为宜。
5. 回填土方一般从最低处开始,由下而上逐层进行。
6。 夯实之前，先对填土初步整平，然后依次夯实，两遍夯实方向纵横交叉。
四、质量保证措施
1. 已填好的土方如遭水浸，应铲除稀泥，方可进入下道工序施工。
2 . 当天回填，必须当天压实，以免漏压.
3。 回填土在夯实或压实后，由专职质量员对每层填土的质量采用环刀取样抽检,测定土的密实度以控制土的压实系数不小于0。97.
4. 回填后，每层土按200m2取样一组,取样部位在每层压实后的下半部。
5。 回填土测定后的干密度，保证有90％以上的土样符合设计要求。
(二)、服务楼2：8灰土回填回填及宿舍楼500厚2:8灰土回填
一、人员、机械设备准备：
人员机械设备同服务楼基坑素土回填人员准备。
二、、回填
（1）、回填厚度：服务楼：1。5m(—4.6m～-3。1m)
宿舍楼：为桩基工程完成后的回填：0.5m厚。(-3。6m～-3.1m）
（2）施工流程：
宿舍楼（0。5m厚):回填土虚铺→回填土整平→回填土（洒水）夯实→回填土验收取样→第二层回填虚铺→（依次）整平→（依次)夯实→（依次）验收取样→……分4层铺设夯填至-3。1m。
服务楼（1m厚）：回填土虚铺→回填土整平→回填土(洒水）夯实→回填土验收取样→第二层回填虚铺→(依次)整平→(依次）夯实→（依次）验收取样→……层层铺设夯填至-3。1m。
（3)操作要点：
1、材料要求
a、石灰：石灰的各项技术标准应符合技术规范的要求,所用石灰应采用Ⅲ级以上石灰。石灰应尽量缩小存放时间，当在野外存放时,应覆盖防潮；生石灰应于使用前7～10天消解,并在使用前过10mm的筛,或直接采用磨细的生石灰粉，对磨细的生石灰粉应加大试验检测频率，以确保石灰质量合格。
b、稳定用土：最适宜用于石灰稳定的土，应是塑性指数为15～20的粘性土及含有一定数量粘性土的中粒土和粗粒土,当采用塑性指数较小的土时，应在其中添加一定数量的粘土，以提高其混合料的板结性能和强度（回弹模量)。
c、水：混合料含水量不符合最佳含水量要求时，应添加适量的水，采用饮用水（含牲畜饮用水）即可.
2、混合料拌制：
a、混合料各种原材料用量计算:施工设计图纸中采用的是8％石灰土，施工之前应根据设计要求的石灰剂量配制土样，对石灰土进行标准击实试验,以确定最大干密度和最佳含水量，并同时配制相应试件以检验混合料的强度,计算出每立方米混合料的石灰和原状土用量.
b、拌制:为保证石灰土拌合的均匀性，要求回填土都必须采用场外集中拌和，各标段可根据自身设备情况选择相应的拌和方式，但拌和后的混合料应满足如下要求：①、混合料中土块的最大粒径应符合规范要求，即采用塑性指数偏大的粘性土时,最大粒径不大于15mm;当采用粗粒土时，最大粒径不大于37.5mm；②混合料所采用的各种原材料用量计量要准确，含水量应大于最佳含水量1％～2％;③混合料拌合要充分，色泽应均匀,无明显的生土团和石灰窝现象。
（4）、回填施工与质量检验：
a、现场准备:见上述准备。
b、摊铺：回填时应根据每填筑层的标高位置现场量测出填筑面积,并根据填筑面积和松铺厚度15cm计算出该层的石灰土用量，用汽车或铲车从集中拌和场运至现场后进行搅拌过筛，摊铺施工可采用机械（铲车+人工）进行，对基坑面积窄小等无法作业的部位，可采用人工摊铺的方法进行,摊铺完成后应首先检查松铺厚度，对超厚的部分应予铲除.
c、压实：采用压路机进行碾压，对压路机不能靠近的区域，应采用小型的高性能的冲击夯或蛙式打夯机进行夯实.
d、压实度检测：回填的灰土密实度为0.97，每层回填压实完成后,应按规范规定进行密实度检测，检测合格并经监理抽检合格后方可进行下一层的施工.
（三） 室内外回填：
一、 施工准备:
1、人员准备:
管理人员:4名，轮流值班.负责标高、回填质量控制、实验等工作.
安全员1名：负责安全防护的管理工作。
安全协助员：两名，负责基坑周边的防护及基坑边坡的观测工作。
施工工人:分两班共30人,配合机械进行土方的平整、周边夯实等工作。
2、 机械、设备准备：
压路机：室外局部用1台(配司机2名)。
铲车：50型2台（配司机4名）。
筛土机械：1台（配操作手4名，后勤供给2名）。
蛙夯机:2台（配技术工人2名,配合工人2名）.
立式冲击夯：4台（配技术工人4名，配合工人4名)
3、实验：见证取样送实验室进行土质实验。并且购买
天平、酒精灯、烧锅等实验器皿.
3、 回填流程：回填土虚铺→回填土整平→回填土（洒水）夯实→回填土验收取样→第二层回填虚铺→(依次)整平→（依次)夯实→（依次）验收取样→……层层铺设夯填至设计标高。
二、回填要点:
　 1、土方回填应分层进行,每层厚度不超过250mm，并逐层夯实。回填的填料种类、密实度要求、虚铺厚度和压实遍数等应符合设计要求；施工前，应做好水平标志,以控制回填的高度或厚度。严格控制材料容重、含水率等指标。
　2、 回填时加强对天气的监测，了解当天的天气预报，做到雨天停止室外回填施工，并采取相应措施对受潮回填土层进行处理。
3、 回填土质回填前需找好土源，对淤泥、腐殖土、耕植土和有机含量大于8%的土,不得作为回填土，回填前检验回填土的含水率是否最优(检验方法为：用手将灰紧捏成团，两指轻捏即碎）。若含水率偏高,可采用翻松、晾晒或均匀掺入干土等措施；若含水率偏低，采用预先洒水润湿等措施。抄好标高，严格控制回填土厚度、标高和平整度。
　 4、回填夯实
　   人力打夯前将填土初步整平,打夯按一定方向进行，一夯压半夯，夯夯相接,行行相连，两遍纵横交叉,分层夯打。
  夯实基槽及地平时，夯实路线由四边开始，然后再夯向中间.
　　夯实机具采用HC—70立式打夯机,夯击次数为140～150次/min，夯实起落高度为145mm，生产率为12。5M3/h。
　　  填土厚度为250mm，打夯之间对填土进行初步平整，打夯机依次夯打，均匀分布，不留间隙。
　   打夯应一夯压半夯，夯夯相连，行行相连,纵横交叉。
第3节 安全施工措施及冬雨季施工注意事项
一、安全措施
1、施工前要细致检查机械设备的电缆线及开关等是否完好，线是否有破损、老化、漏电等不安全因素，如不合格应予以纠正更换。
2、操作打夯机人员应戴防护手套.如两台打夯机在同一场地作业，要保持平行距离3ｍ，前后距离10ｍ。
3、汽车在自动卸土时，下方不得站人.
4、夜间操作时要有足够的照明。
5、室内令斯线路、照明灯，要规范设置，悬挂要牢固，悬挂高度2。5ｍ以上.
6、基坑要严格按规定放坡，并注意土壁的变动情况，并采取支撑、人员撤离等对应措施。
7、坡道的角度要控制在15度左右，坡道要平整,并进行适当硬化，必要时挖取软弱土层.
8、宿舍楼基坑周边3米以内不得堆放材料,不得行车。服务楼在6M以内不得行车及堆放材料。
9、严防坡度太陡，造成塌方等隐患.
10、临边围护，距离基坑边沿1m，基坑四周设钢管（扣件式结构)围护，钢管固定在土层里。四周设明排水沟。
11、
二、护坡做法
由于土方工程建设方负责开挖，根据基坑实际情况,地质资料确定地下水位较深，基坑土质较好；边坡采取1：0.33修坡，采用彩叠布覆盖；上口设120×120砖墙挡水.见下图:
二00二年十月十二日
