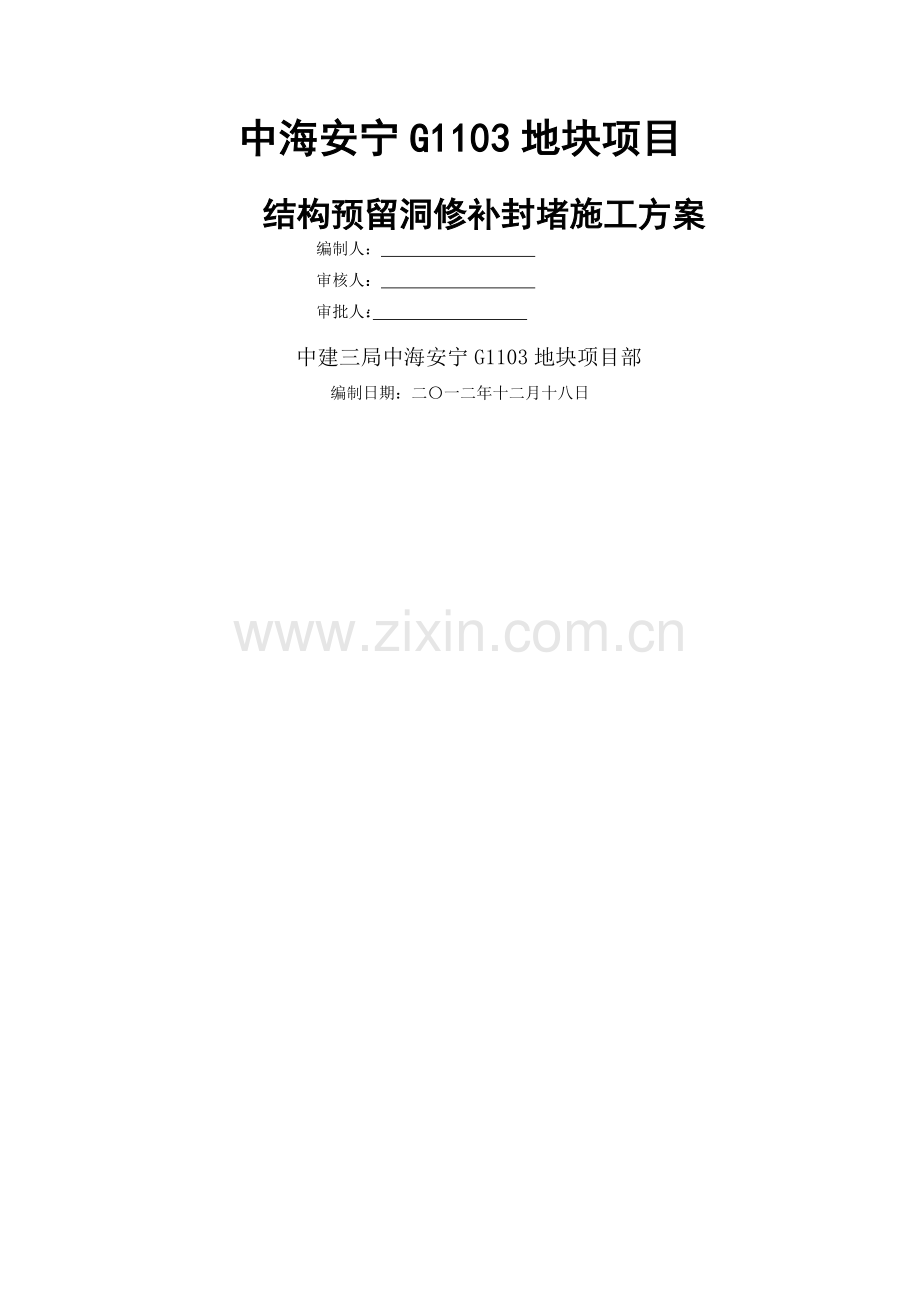

中海安宁地块G1103项目 结构预留洞修补封堵施工方案
中海安宁G1103地块项目
结构预留洞修补封堵施工方案
编制人：
审核人：：
审批人：:
中建三局中海安宁G1103地块项目部
编制日期：二〇一二年十二月十八日
中建三局建设工程股份有限公司
5

目 录
一、工程概况 2
二、编制依据 3
三、施工准备 4
四、穿楼板预留洞封堵操作工艺 4
五、安全保障措施 6
六、质量控制措施 7
一、工程概况
中海安宁G1103地块项目位于兰州市安宁区经济技术开发区银安路与世纪大道交叉口东南角。
本工程由3栋22—33层高层商品住宅及沿街商业、1栋18层廉租房、1栋3层幼儿园及和高层商品住宅相接的地下一层机动停车库共同组成，总建筑面积约76190。17㎡,结构类型为框架结构(各主楼地下室部分为钢筋剪力墙结构）。
本方案适用于1＃、2＃、3#、5#楼、地下车库、售楼部及托儿所主体预留洞口的修补封堵工作。
二、编制依据
1、《建筑施工安全检查标准》（JGJ59—2011）
2、《建筑工程施工质量验收统一标准》（GB50300—2001）
3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011）
4、《建筑施工模板工程安全技术规范》JGJ162—2008
5、《钢筋焊接及验收规程》JGJ18-2012
6、《混凝土质量控制标准》（GB50164—2011）
7、《混凝土结构工程施工质量验收规范》(GB50204—2011）
8、《混凝土外加剂应用技术规范》GB50119—2003
三、施工准备
1、材料及要求:
所用材料的品种、规格应符合设计和规范的要求.
材料：标准钢管、顶撑、扣件、A14对拉螺杆、15厚胶合木模板、硬方木、E43焊条、水泥、微膨胀商品混凝土
2、主要机具：
用具：斗车、振捣棒、木（铁）锤、钢錾子、直尺、铁抹子、铁丝、线锤、铁锹、冲气钻、焊机、手推车。
3、作业条件：
管道施工已完成，经检查验收合格。塔吊、施工电梯拆除完成。
为施工操作必须设有防护盖板,确保施工的操作安全。
4、劳动力准备
由于本次封堵涉及楼号较多，洞口分部较广，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，进行现场的组织、协调管理工作，并保证施工质量、进度,施工现场按区域分工到责任人.
劳动力安排30人以上,积极整合现场资源,合理安排工序，保证日工作效率，确保早日完工。
5、技术准备
5.1、熟悉施工图纸,确定开洞区域、位置及大小，并做好现场标记;
5.2、对施工班组做好技术交底，明确施工工艺，施工质量要求；
5。3、重点做好洞口封堵灌浆料施工质量控制，确保楼板不漏水。
5.4混凝土应具有相应的的混凝土配合比报告及原材料检测报告.
四、穿楼板预留洞封堵操作工艺
1、工艺流程:
基层处理→钢筋处理→支模→洞口边处理→混凝土封堵→混凝土养护→模板拆除→板底打磨→表面清理
2、基层处理:
应在穿过楼板的内控预留洞、管道安装牢固或塔吊、施工电梯拆除完成后，方可进行预留洞的封堵，楼层从下至上封堵。将洞口部位松散混凝土凿除,并剔凿成上大下小的坡口型，用水清洗干净,并保持二次浇筑部位湿润.
3、钢筋处理：
钢筋表面必须清理干净，无混凝土浆、砂浆及杂物粘牢,必要时还要除锈。对后浇板部位钢筋用薄素水泥浆进行涂刷处理.如果钢筋产生微锈,可以不处理，因为钢筋的微锈有利于钢筋和砼的握裹力.但是生锈严重的话那就要用钢丝刷去刷了,但严禁用酸性液体除锈，因为那会使钢筋截面变小.
因预留板洞有部分图纸设置有预留钢筋（塔吊、施工电梯预留洞)，部分没有设置预留钢筋（内控预留洞、泵管洞、管道预留洞、烟道外侧缝隙),因此分别按以下方案进行封堵.
预留板洞有预留钢筋时,钢筋采用同型号钢筋进行搭接焊，钢筋间距同相邻楼板,搭接倍数单面焊10d，搭接处满焊,并根据结构设计总说明要求，将两侧钢筋加焊。
如预留板洞不需预留钢筋的，按照正常的吊洞施工.
4、支模:
4。1、支模时用钢管加顶撑，将模板顶牢固，严禁采用铅丝吊模，防止漏水.底模与楼板、底模与套管间的缝隙应严密。
对于塔吊、施工电梯等较大的穿楼板预留洞，需在预留洞及其下两侧各1。5m范围内搭设模板支撑架。
支模架搭好后，根据每楼层给定的高程控制点进行梁底、板底找水平,并搭设找平杆。立杆坐落在已经硬化的基层上或者下层混凝土楼板上，立杆底部垫60×80×200木方.
4。2、根据板的厚度，确定模板支撑体系立杆间距，板厚＜100mm的,满堂架立杆间距为1。2m；100mm≤板厚＜150mm的，满堂架立杆间距为1m;板厚≥150mm的，满堂架立杆间距为900mm。满堂架扫地杆、水平杆间距同立杆间距，水平杆竖向间距1。2m，满堂架四周按照要求搭设剪刀撑、斜撑。立杆坐落在已经硬化好的地面上或者下层楼板上,立杆下面垫60×80×200木方。模板拼缝应贴双面胶，防止漏浆。
5、洞口边处理：
在周边混凝土充分湿润后，用素水泥浆将洞口周边涂抹均匀，其配合比与砼内的砂浆成分相同.
6、混凝土封堵：
洞口边处理完毕后,浇筑比楼板混凝土标号高一级的细石混凝土(有抗渗要求的参加抗渗剂)。
6.1、内控预留洞、水暖电气安装预留洞及挑架预留洞二次浇注方法.
6。1。1内控预留洞在主体封顶测量后，清理残余模板，将洞口部位松散混凝土凿除，用水清洗干净，并保持二次浇筑部位湿润;采用胶木板吊模。各项工作完成后,报监理工程师验收后采用高一等级的微膨胀砼浇筑,浇筑后加强养护。
6.1。2水暖电气安装预留洞，在所有安装工程完成后，清理残余垃圾，将洞口部位松散混凝土凿除，用水清洗干净,并保持二次浇筑部位湿润；采用胶木板吊模。各项工作完成后，报监理工程师验收后采用高一等级微膨胀的砼浇筑。浇筑后加强养护。
6.1。3挑架预留洞，挑架预留洞为竖向结构，挑架槽钢拆除完毕，清理残余垃圾，将洞口部位松散混凝土凿除，并剔成喇叭口,然后用清水冲洗干净，并保持湿润72小时；采用胶木板对拉.各项工作完成后,报监理工程师验收后采用高一等级的微膨胀砼捣实。浇筑后加强养护。
7、混凝土养护：
混凝土浇筑完成后，派专人及时跟进养护。养护时间不少于7天。砼养护方式采用覆盖麻袋浇水养护,浇水次数以保证混凝土处于湿润状态为准。
8、模板拆除：
当混凝土强度达到设计强度标准值的75％方可拆除底模。
模板拆除顺序:解除支撑→松开紧固螺栓→撬动松动模板→人工拆开模板→模板清理→螺杆、蝴蝶卡等整理→施工垃圾清理
在模板拆除过程中,如发现影响结构、安全、质量问题时，应暂停拆除，经过处理后方可拆除.在模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。模板拆除后应随即进行修整及清理,整平后涂刷隔离剂分类堆放整齐，以便周转使用。
9、板底打磨：
模板拆除后应检查板底的密实度、平整度，将超过原板底部分的砼通过剔凿、打磨处理。
10、表面清理：
清理表面灰尘和垃圾。
五、安全保障措施
1、支设挑架预留洞外部模板时，应注意安全。
2、作业人员必须系安全带，做好自身防护工作.
3、对不服管理，为所欲为的人员，项目部将有权责令其退出工地。
4、作业转移时，电动机的导线应保持有足够的长度和松度。严禁用电源线拖拉振捣器。用绳拉平板振捣器时,拉绳应干燥绝缘，移动或转向时不得用脚踢电动机。
5、塔吊吊运混凝土下料时,应慢落慢起，防止吊斗摆动过大伤人.且应协调组织好立体交叉，防止高空坠物伤人。
六、质量控制措施
在班组自检基础上，由质量员进行过程检查并保存检查记录。未经检验的工序不得进行施工。同样刚浇灌完的洞口也不准上人或加荷载，并在显耀地方设立警告标志，保证此项工作能够平稳、有序,保质保量完成各项任务。
