屋面防水改造施工方案-(2).doc

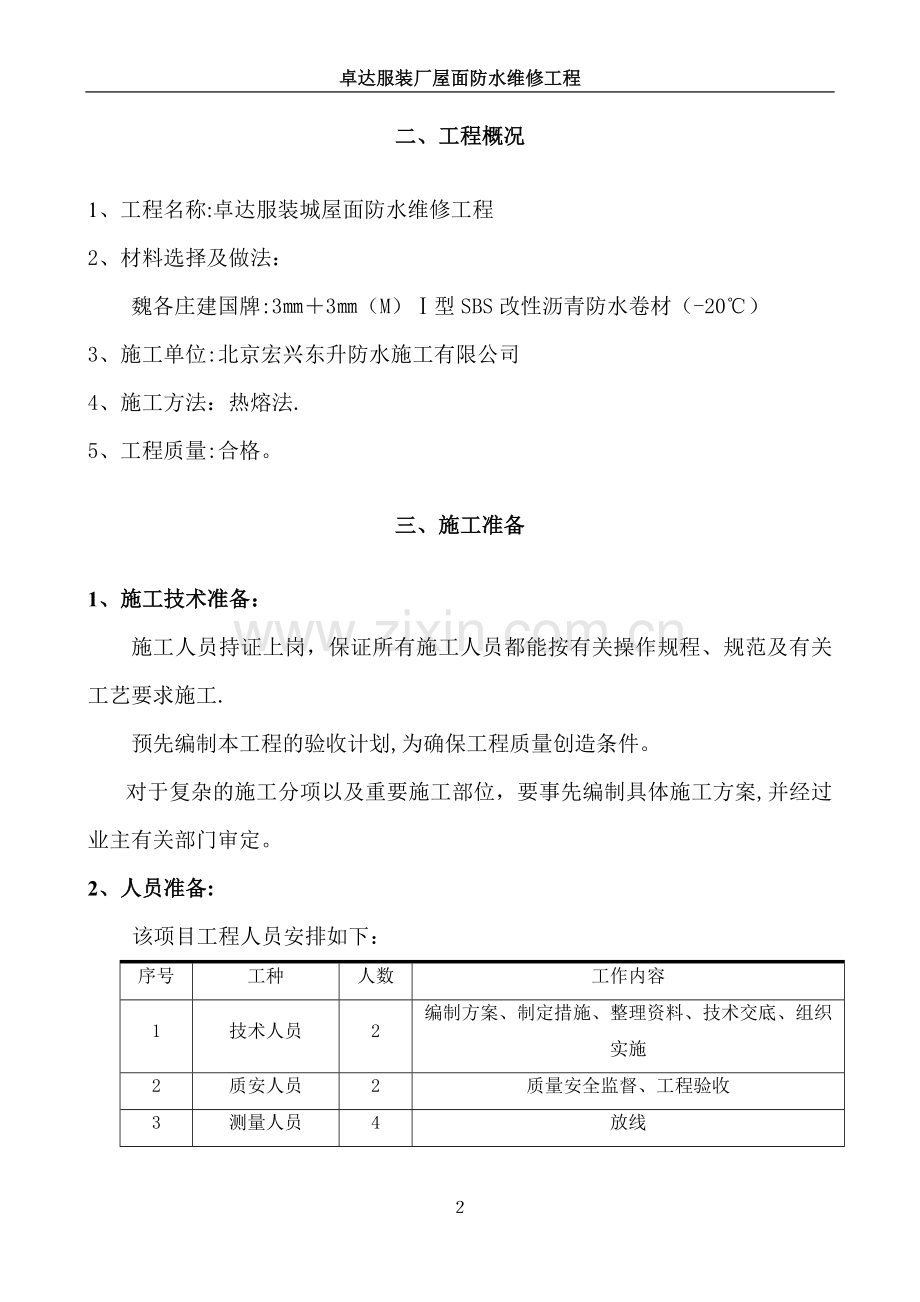

卓达服装厂屋面防水维修工程目录一、编制依据二、工程概况三、施工准备1、施工技术准备：2、人员准备：3、材料准备：4、设备机械配备四、施工工艺1、工艺流程2、施工工艺3、质量检查与要求4、成品保护一、编制依据1、施工现场条件和实地勘察资料;2、屋面工程防水技术规范、屋面工程质量验收规范（GB50345-2012、GB50207-2012）；3、弹性体改性沥青防水卷材（GB182422008)4、建筑构造通用图集；5、建筑工程质量检验评定标准(GBJ30188）；6、中华人民共和国国家标准建筑防水材料；二、工程概况1、工程名称:卓达服装城屋面防水维修工程2、材料选择及做法：魏各庄建国牌:33（M）型SBS改性沥青防水卷材（-20）3、施工单位:北京宏兴东升防水施工有限公司4、施工方法：热熔法.5、工程质量:合格。三、施工准备1、施工技术准备： 施工人员持证上岗，保证所有施工人员都能按有关操作规程、规范及有关工艺要求施工. 预先编制本工程的验收计划,为确保工程质量创造条件。对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案,并经过业主有关部门审定。2、人员准备:该项目工程人员安排如下：序号工种人数工作内容1技术人员2编制方案、制定措施、整理资料、技术交底、组织实施2质安人员2质量安全监督、工程验收3测量人员4放线4采购人员1材料供应及时通知检验5主要施工人员30清除原防水层、修补找平层,涂刷底油、铺贴卷材、做保护层等6机械设备1维修所有机械小工具等7零星3零星工程3、材料准备:3.1、材料性能SBS改性沥青防水卷材采用SBS改性沥青为主要材料加工制成，是近年来深受社会推崇的一种新型防水卷材，具有高温不流淌,低温柔度好，延伸率大,不脆裂，耐疲劳，抗老化,韧性强，抗撕裂强度和耐穿刺性能好,使用寿命长,防水性能优异。采用热熔施工法，把卷材热熔搭接,熔合为一体，形成防水层，达到防水效果。3。2、配套材料1。水泥砂浆:修补找平层.2。基层处理剂:采用改性沥青涂料。2.嵌缝密封膏：沥青密封膏。3。3、辅助材料主要包括:工业汽油等，用于胶粘剂清洗机具、喷灯燃料使用。4、设备机械配备对该工程的施工计划投入以下机械设备及工具：序号机械设备及工具名称数量用途进场计划1汽车1辆物料运输开工前全部进场2平铲30把清除原防水层，清理基层3扫帚30把清扫基层4抹板10个做找平层5弹线盒6个卷材定位6滚动刷30把涂刷基层处理剂剂7铁桶30个分装基层处理剂剂8汽油喷灯30个热熔卷材用9剪刀5把裁剪卷材用10卷尺2个度量尺寸用11干粉灭火器10个消防设施四、施工工艺1、工艺流程铲除屋面原防水层修补原有找平层、女儿墙涂刷基层处理剂 弹线定位 铺贴附加层 卷材试铺 铺贴第一层卷材 铺贴第二层卷材 收口固定 嵌缝密封 防水层验收(含闭水试验） 新做保护层2、施工工艺2。1、铲除屋面原防水层。2.2、修补原有找平层、女儿墙.2.3、将垃圾装袋运至楼下，集中外运.并将基层清扫干净。2。4、涂刷基层处理剂.用长把排刷把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂,要求不露白，涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序.2。5、附加层施工对所有的阴阳角、管根部、落水口等细部节点处做附加层处理，附加层宽度一般为500mm.对凸出基层部位部分做300mm宽附加层.(附加层见后附图)2。6、试铺定位在基层上弹出基准线，把卷材试铺定位.2。6.1、卷材的配置应将卷材顺长方向进行配置，使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向，不应成逆向。如下图2。6。2、先铺设排水比较集中的部位（如排水天沟等处）按标高由低向高的顺序铺设(如下图）.2。7、卷材铺贴2.7。1、用高压喷灯与卷材和基层的夹角处均匀加热，待卷材表面融化后把成卷的改性卷材向前滚铺使其粘结在基层表面上.（如图)熔焊火焰与卷材和基层表面的相对位置1喷咀;2火焰;3-改性沥青卷材；4水泥砂浆找平层；5混凝土层;6卷材防水层2。7。2、卷材搭接缝施工：在热熔粘结搭接缝前，先将下一层卷材表面的隔离层用喷灯熔化，具体操作,由持喷灯的工人用抹子当挡板沿搭接线向后移动，喷灯火焰随挡板一起移动，喷灯应紧靠挡板，距离卷材约50100mm.（如下图).2。7。3、卷材的搭接宽度为长、短边均不小于100mm，搭接缝的边缘以溢出热熔的改性沥青为宜,然后用喷灯均匀热熔卷材搭接缝用小抹子把边抹好（如下图）。2。8、铺贴平面和立面连接部位的卷材：在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水层应满粘。2。9、屋面女儿墙防水施工：女儿墙防水层施工时，应先铺贴平面，然后由下向上铺贴,使卷材紧贴阴角，不能空鼓。在女儿墙上满粘卷材，粘贴要牢固.即女儿墙外立面、平面、顶面、内立面、屋面形成完整封闭的SBS防水卷材防水层。 2。10。在铺设第二层卷材时,其搭接缝必须和第一层卷材的搭接缝错开为二分之一的卷材宽度,其铺设方法与第一层基本相同，但需满粘卷材，使之于第一层粘结牢固。应注意安排好两层卷材之间的粘合的施工时间，不要间隔时间太长，以免第一层卷材表面污染灰尘后，影响两层粘合效果2。11、主要节点构造做法：2。11。1、阴阳角：阴阳角处的基层处理后,先铺一层卷材附加层，附加层卷材要剪成下图所示形状，铺贴时要满粘在基层上。2。11。2.、阴阳角卷材铺贴方法图2.11。3、落水口做法：2.11.4、排气孔管道防水做法见下图：2。12、防水层施工完成后，闭水试验,进行验收.2。13、防水层验收合格后，恢复保护层及面砖。3、质量检查与要求3.1、所选用的改性沥青防水卷材的各项技术性能指标，应符合GB182422008要求，产品应附有现场取样进行复核验证的质量检测报告或其他有关材料质量证明文件.3.2、卷材与卷材的搭接缝必须粘结牢固，封闭严密.不允许有皱折、孔洞、翘边脱层、滑移或影响渗漏水的其他外观缺陷存在.3.3、卷材与穿墙管之间粘结牢固，卷材的末端收头部位，必须封闭严密.3.4、卷材防水层不允许有渗漏水的现象存在。4、成品保护4。1、施工人员应穿软质胶底鞋，严禁穿带钉的硬底鞋.在施工过程中,严禁非本工序人员进入现场。4。2、防水上堆料放物，都应轻拿轻放，并加以方木铺垫.4。3、施工用的小推车腿均应做包扎处理，防水层如搭设临时架子,架子管下口应加板材铺垫，以防破坏防水层。4。4、防水层验收合格后,可直接在防水层上浇筑细石混凝土或沙浆作刚性保护层，施工时必须防止施工机具如手推车或铁锨损坏防水层。4。5、施工中若有局部防水层破坏，应及时采取相应的补强措施，以确保防水层的质量。5、配电室顶防水施工做法:(空间小、内有电源线不宜采用明火施工)51、编制依据1、施工现场条件和实地勘察资料；2、地下工程防水技术规范GB50108-20083、地下防水工程质量验收规范GB5020820114、自粘聚合物改性沥青防水卷材GB2344120095、非固化橡胶沥青防水涂料Q/FSWJG0017-20146、建筑构造通用图集7、建筑工程质量检验评定标准GBJ301888、中华人民共和国国家标准建筑防水材料5-2、工程概况1、工程名称：2、材料选择及做法：魏各庄建国牌：自粘聚合物改性沥青防水卷材非固化橡胶沥青防水涂料3、施工单位: 北京宏兴东升防水施工有限公司4、工程质量：合格。5-3、施工准备1、施工技术准备 施工人员持证上岗，保证所有施工人员都能按有关操作规程、规范及有关工艺要求施工。 预先编制本工程的验收计划，为确保工程质量创造条件.对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案，并经过业主有关部门审定。2、人员准备该项目工程人员安排如下：序号工种人数工作内容1技术人员2编制方案、制定措施、整理资料、技术交底、组织实施2质安人员2质量安全监督、工程验收3测量人员4放线4采购人员1材料供应及时通知检验5主要施工人员30清除原防水层、修补找平层，涂刷底油、铺贴卷材、做保护层等6机械设备1维修所有机械小工具等7零星3零星工程3、材料准备3。1、材料性能（一）非固化橡胶沥青防水涂料产品不固化,与基层具有强大的粘接性能,提高了建筑工程的防水抗渗性能。涂膜具有较高的延伸率,对基层开裂或伸缩的适应性极强，且不会将基层应力转移至卷材层,解决零延伸问题.能与其他防水卷材形成复合防水构造。可采用喷涂施工，也可采用刮涂施工，操作简便.产品能很好适应基层变形，封闭基层的细微裂缝，杜绝窜水现象的出现。（二)自粘聚合物改性沥青防水卷材材料性能：自粘聚合物改性沥青防水卷材是以自粘聚合物改性沥青为基料，采用无胎基或采用聚酯胎基增强的，以高密度聚乙烯膜或聚酯膜等作为上表面材料（或无膜），可隔离的涂硅隔离膜或涂硅隔离纸为下表面（或双面）防粘隔离材料制成的防水卷材，简称自粘防水卷材。其特性如下：产品具有优异的防水性能和粘附性，以及独特的蠕变性和自愈性，可使局部受破坏点自行愈合.卷材与基层、结构主体完全满粘，具有极强的粘结力，即使卷材防水层有破损点，也能有效防止窜水.卷材自粘层上无需做保护层，揭去表面隔离层，可直接浇筑混凝土或用聚合物水泥砂浆或素浆粘贴装饰，不用拉毛处理，且粘结牢固.施工方法简捷,易于操作，冷作业施工,无任何溶剂挥发，环保无毒,有效杜绝了明火作业产生的安全隐患。4、设备机械配备对该工程的施工计划投入以下机械设备及工具：序号机械设备及工具名称数量用途进场计划1汽车1辆物料运输开工前全部进场2平铲30把清除原防水层，清理基层等3扫帚30把清扫基层4抹板10个做找平层5弹线盒6个卷材定位6滚动刷30把涂刷基层处理剂剂7铁桶30个分装基层处理剂剂、非固化防水涂料8加热罐5个加热非固化防水涂料9剪刀5把裁剪卷材用10刮板10把刮涂非固化防水涂料11卷尺2个度量尺寸用12干粉灭火器10个消防设施四、施工条件1、防水施工分包单位应具有相应的建筑防水工程专业施工资质；2、基层满足设计和规范要求.防水工程开始施工前，必须对前项工程进行质量验收,合格后方可施工；3、各种预埋管件按设计及规范要求应事先预埋，并做好防水密封处理；4、防水施工不宜在雨天及5级以上大风条件下施工；5、防水施工完成后，须进行全面自检,及时修补破损部位。我公司于防水层隐蔽前派内部监理在现场进行验收,并指导修补破损位置，待合格后方可隐蔽防水层。五、施工流程基层验收基层处理涂刷基层处理剂热熔非固化橡胶沥青防水涂料涂刷非固化橡胶沥青防水涂料铺贴自粘防水卷材节点处理收口固定、密封防水层自检、修补验收。六、施工方法1、施工过程（1）基层验收：基层表面平整、坚实、清洁、并不得有空鼓、起砂、凹凸面和开裂等缺陷。如有不符，应找平处理。外墙立墙基层表面应坚实、平整、干净、干燥，混凝土表面不得有蜂窝、孔洞、突出的钢筋头和模板缝.如不符合，应再进行找平处理。外墙穿墙管应固定牢固，基面的阴阳角应做成50X50mm 的倒角.（2）基面清理：清除基层表面杂物、油污、砂子,凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除管壁上的水泥砂浆等附着物。（3)涂刷基层处理剂：将基层处理剂均匀的涂于基层上，涂刷时要薄而均匀，不得有空白、麻点、气泡，更不能堆积。遵循先立面后平面,先远后近的原则。干燥20分钟左右(25左右时的最佳粘结时间，具体情况视温度而定)方可进行涂刷非固化橡胶沥青防水涂料。（4）热熔非固化橡胶沥青防水涂料：施工前,应将非固化橡胶沥青防水涂料放在在加热罐中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂的加热温度120，喷涂温度150。（5）施工非固化橡胶沥青防水涂料：将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上,厚度1。5mm即可，刮涂非固化橡胶沥青防水涂料后3min内滚铺自粘防水卷材,然后轻刮卷材表面,排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起.自粘防水卷材搭接宽度为80mm. 自粘聚合物改性沥青防水卷材搭接处理 外墙卷材粘贴完毕，应即时用钢钉或膨胀螺钉对卷材进行固定，固定位置距卷材边沿10mm，间距500mm,且被卷材覆盖.2、细部处理：（1）收头处理：车库顶板立墙收头处理不同于屋面女儿墙收头处理，车库顶板立墙收头通常没有凹槽,所以收头处必须采用钢钉（或膨胀螺钉）、压条进行固定。按GB 501082008规定，卷材收头高度必须高出种植土平面250mm。如图所示：(2）外墙穿墙管：穿墙管根应进行抹灰处理,并涂刷非固化橡胶沥青防水涂料，然后用SBS防水卷材进行包裹，密封严密。每根穿墙管包管长度不小于250mm.（3）预留翻遍处理：预留翻遍为地下室外墙防水重点处理部位，也是地下室渗漏最易出现的部位,若处理不当将造成严重渗漏危害，其施工处理如图所示。注意事项：1、必须涂刷油性基层处理剂,且基层处理剂完全干燥后方能涂刮非固化液体橡胶防水涂料.2、非固化橡胶沥青防水涂料熔化成液体状态和规定的热用温度时才能进行施工作业。3、刮涂非固化橡胶沥青防水涂料的同时滚铺自粘防水卷材，注意卷材搭接边的粘接效果。4、卷材应进行机械固定，以防止卷材在施工期间脱落，固定钉应被卷材覆盖。六、质量验收标准1、按防水面积每100抽查一处，每处10,且不得少于3处。2、接缝密封防水，每50m抽查一处,每处5m，且不得少于3处。3、细部构造应全部进行检查.4、长短边搭接宽度为80mm，允许-10mm的误差.5、基层表面涂刷基层处理剂应均匀、不露底、不堆积.6、铺贴卷材时卷材下面的空气应排尽，并粘接牢固。七、安全保证措施工人进入施工现场严格执行建筑工程施工现场安全规程,严格按安全规程要求施工，必须戴好安全帽，现场专业施工队队长在施工前做好安全技术交底。施工人员要佩戴防护用具，施工现场严禁吸烟；现场严禁乱接电线,热风焊接机使用时必须在电工的配合下接电.八、质量保证措施实行技术交底制度，对所有施工人员进行有针对性质量教育.施工中落实自检、互检和专检制度,施工员、技术员及质检员施工中随时巡回检查，发现问题及时解决、纠正，杜绝不合格品流入下道工序；认真学习、领会施工图、施工方案及技术交底内容，施工前做好认真准备工作;防水施工队伍将施工区段落实到各施工人员，进行挂牌施工,责任到人;凡参与防水卷材施工的操作工人、技术管理和质量管理人员，均应参加技术规程培训;操作工人应经考核合格后持证上岗；九、成品保护措施指定成品保护负责人，明确责任范围，必要时派专人巡视现场；防水施工完毕应及时做保护层,在防水层施工中或防水层已完成，而保护程未完成时，是成品保护的关键时期。在此期间,禁止任何无关人员进入现场，严禁穿带铁钉、铁掌的鞋进入现场，以免扎伤防水层;防水施工人员、物料进场，必须遵守轻拿轻放的原则，严禁尖锐物体撞击防水层；防水层施工完毕后，不能在防水层上开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，应先做好记录，并安排修补。在施工过程中，如发现防水层遭到破损，应尽快组织维修。土建方回填土时,现场预留两名防水施工人员全场跟踪，一旦发现防水层破坏，即时进行修补。回填土应层层回填，层层夯实，严禁出现一次性倾填等现象，回填土禁止夹含建筑垃圾、石块、混凝土块等,一旦发现以上现象，施工人员应立即制止，并与土建方、监理方进行结合. 北京宏兴东升防水施工有限公司2016年4月20日
