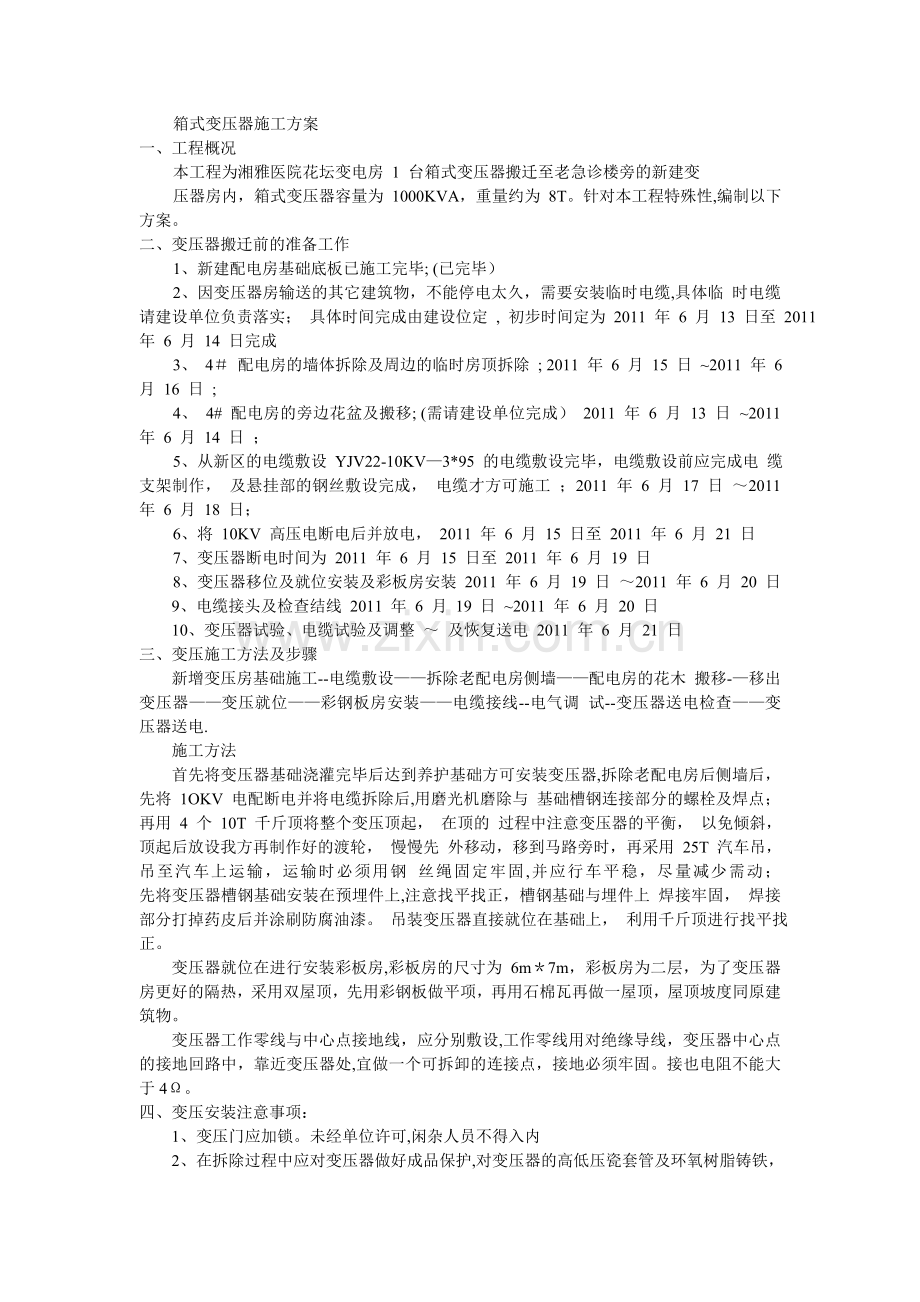

箱式变压器施工方案.doc

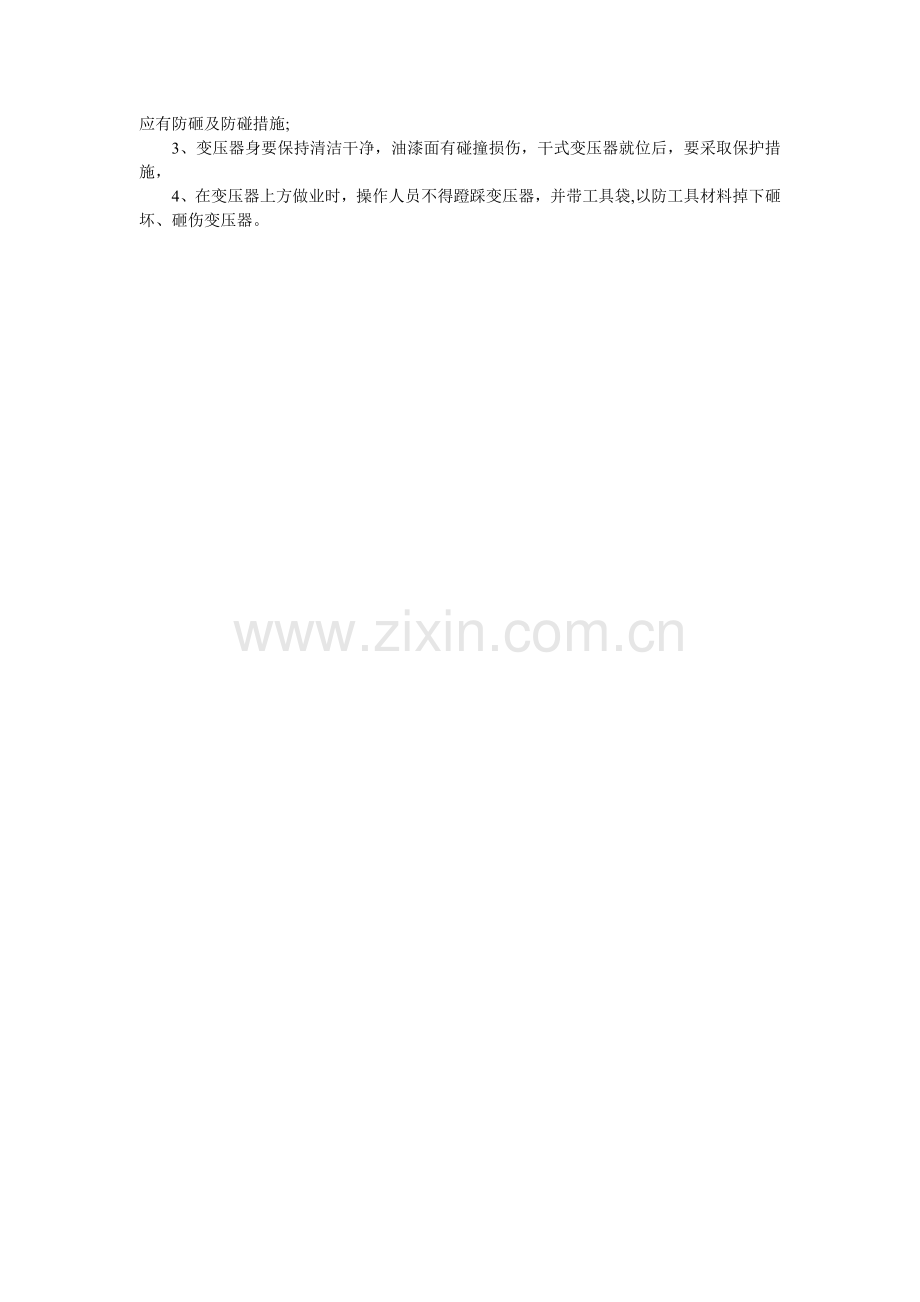

箱式变压器施工方案 一、工程概况 本工程为湘雅医院花坛变电房 1 台箱式变压器搬迁至老急诊楼旁的新建变 压器房内，箱式变压器容量为 1000KVA，重量约为 8T。针对本工程特殊性,编制以下方案。 二、变压器搬迁前的准备工作 1、新建配电房基础底板已施工完毕; (已完毕） 2、因变压器房输送的其它建筑物，不能停电太久，需要安装临时电缆,具体临 时电缆请建设单位负责落实； 具体时间完成由建设位定 , 初步时间定为 2011 年 6 月 13 日至 2011 年 6 月 14 日完成 3、 4 配电房的墙体拆除及周边的临时房顶拆除 ; 2011 年 6 月 15 日 2011 年 6 月 16 日 ; 4、 4# 配电房的旁边花盆及搬移; (需请建设单位完成） 2011 年 6 月 13 日 2011 年 6 月 14 日 ； 5、从新区的电缆敷设 YJV22-10KV3*95 的电缆敷设完毕，电缆敷设前应完成电 缆支架制作， 及悬挂部的钢丝敷设完成， 电缆才方可施工 ；2011 年 6 月 17 日 2011 年 6 月 18 日； 6、将 10KV 高压电断电后并放电， 2011 年 6 月 15 日至 2011 年 6 月 21 日 7、变压器断电时间为 2011 年 6 月 15 日至 2011 年 6 月 19 日 8、变压器移位及就位安装及彩板房安装 2011 年 6 月 19 日 2011 年 6 月 20 日 9、电缆接头及检查结线 2011 年 6 月 19 日 2011 年 6 月 20 日 10、变压器试验、电缆试验及调整 及恢复送电 2011 年 6 月 21 日 三、变压施工方法及步骤 新增变压房基础施工-电缆敷设拆除老配电房侧墙配电房的花木 搬移-移出变压器变压就位彩钢板房安装电缆接线-电气调 试-变压器送电检查变压器送电. 施工方法 首先将变压器基础浇灌完毕后达到养护基础方可安装变压器,拆除老配电房后侧墙后，先将 1OKV 电配断电并将电缆拆除后,用磨光机磨除与 基础槽钢连接部分的螺栓及焊点； 再用 4 个 10T 千斤顶将整个变压顶起， 在顶的 过程中注意变压器的平衡， 以免倾斜， 顶起后放设我方再制作好的渡轮， 慢慢先 外移动，移到马路旁时，再采用 25T 汽车吊，吊至汽车上运输，运输时必须用钢 丝绳固定牢固,并应行车平稳，尽量减少需动； 先将变压器槽钢基础安装在预埋件上,注意找平找正，槽钢基础与埋件上 焊接牢固， 焊接部分打掉药皮后并涂刷防腐油漆。 吊装变压器直接就位在基础上， 利用千斤顶进行找平找正。 变压器就位在进行安装彩板房,彩板房的尺寸为 6m7m，彩板房为二层，为了变压器房更好的隔热，采用双屋顶，先用彩钢板做平项，再用石棉瓦再做一屋顶，屋顶坡度同原建筑物。 变压器工作零线与中心点接地线，应分别敷设,工作零线用对绝缘导线，变压器中心点的接地回路中，靠近变压器处,宜做一个可拆卸的连接点，接地必须牢固。接也电阻不能大于4。四、变压安装注意事项： 1、变压门应加锁。未经单位许可,闲杂人员不得入内 2、在拆除过程中应对变压器做好成品保护,对变压器的高低压瓷套管及环氧树脂铸铁，应有防砸及防碰措施; 3、变压器身要保持清洁干净，油漆面有碰撞损伤，干式变压器就位后，要采取保护措施， 4、在变压器上方做业时，操作人员不得蹬踩变压器，并带工具袋,以防工具材料掉下砸坏、砸伤变压器。
