真空泵试车方案.doc

真空泵试车方案
一、试车前的检查
1、对照图纸检查系统内所有阀门的开关位置应符合开车要求；
2、检查各设备管道阀门，分析取样点及电器仪表须正常完好；
3、彻底清除风机内外的灰尘和杂物，并避免混入油；
4、电机进线、接地线完整,地脚螺丝无松动;
5、检查油位正常，油质良好，加油螺塞和放油阀严密,无渗漏现象;

6、与各相关部门或工段联系做好开车准备。
二、电动机单独试运转
1、拆卸皮带轮上的皮带，使电机与真空泵脱开,手动盘车应该灵活,无异常声音等；
2、电机试运转的有关操作要求和注意事项，应按电机随机资料或有关技术规范的规定执行;
3、点动电机，确认电机的转向是否与要求一致；
4、电机点动无异常后，启动电机,连续运行2小时,检查电机运转情况，运转过程中每间隔30分钟检查电机的振动、温度、电流是否异常，并做好记录；
5、电机启动电流不宜过高，运转电流应低于额定电流；
6、驱动机单独试运转时间不得少于2小时；
7、电机试运转合格后,安装好皮带.
三、水系统的试运行
1、 水系统通水试验前必须对冷却系统的管道逐级进行冲洗，检查合格后，方能与设备连接；

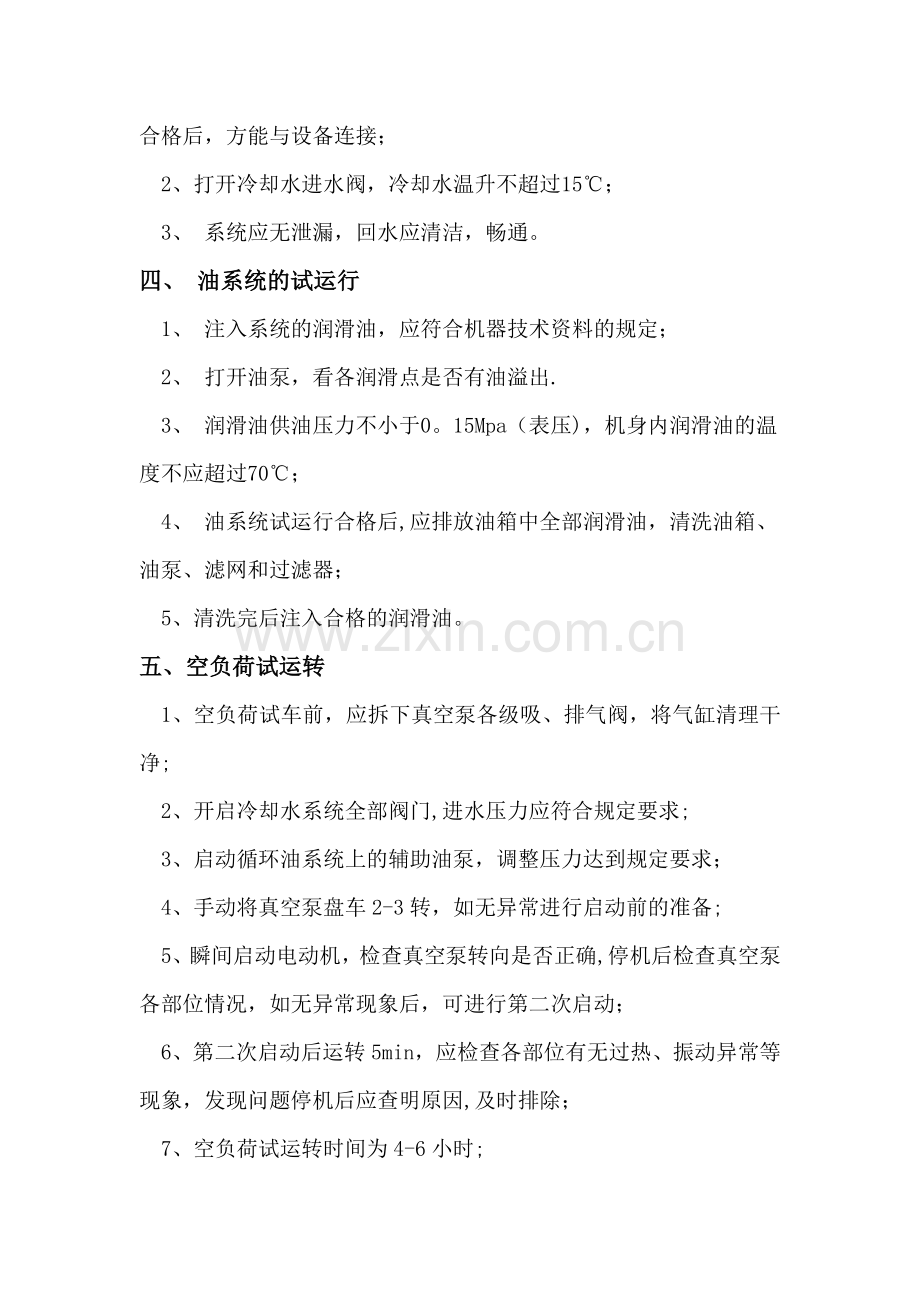

2、打开冷却水进水阀，冷却水温升不超过15℃；
3、 系统应无泄漏，回水应清洁，畅通。
四、 油系统的试运行
1、 注入系统的润滑油，应符合机器技术资料的规定；
2、 打开油泵，看各润滑点是否有油溢出.
3、 润滑油供油压力不小于0。15Mpa（表压)，机身内润滑油的温度不应超过70℃；
4、 油系统试运行合格后,应排放油箱中全部润滑油，清洗油箱、油泵、滤网和过滤器；
5、清洗完后注入合格的润滑油。
五、空负荷试运转
1、空负荷试车前，应拆下真空泵各级吸、排气阀，将气缸清理干净;
2、开启冷却水系统全部阀门,进水压力应符合规定要求;
3、启动循环油系统上的辅助油泵，调整压力达到规定要求；
4、手动将真空泵盘车2-3转，如无异常进行启动前的准备;
5、瞬间启动电动机，检查真空泵转向是否正确,停机后检查真空泵各部位情况，如无异常现象后，可进行第二次启动；
6、第二次启动后运转5min，应检查各部位有无过热、振动异常等现象，发现问题停机后应查明原因,及时排除；
7、空负荷试运转时间为4-6小时;
8、空负荷试车合格后按下停机按钮。
六、负荷试运转
1、真空泵负荷试运转必须在空负荷试运转合格、系统设备、管线吹扫完毕后进行;
2、负荷试运转的介质应采用空气或氮气；
3、负荷试运转前，应将各级吸、排气阀全部装上，系统管线、设备全部连接并紧固；
4、负荷试运转程序：
①开启冷却水系统全部阀门，进水压力应符合规定要求；
②启动循环油系统上的辅助油泵,调整压力达到规定要求，从视窗观察各润滑点有润滑油溢出后,方可开机；
③手动将真空泵盘车2—3转，确定无异常，方可启动；
④关闭进气阀，打开排气阀和放空阀；
⑤合上电源开关，驱动真空泵，缓慢开启进气阀门，倾听气缸及曲轴箱内有无冲击等不正常声响，查看真空表、电流表指示是否正常；
⑥检查真空度是否达到生产要求；
⑦负荷试运转的各级压力．温度参数应符合出厂文件规定;
⑧负荷试运转时间应不少于30min。
七、试运转中应检查的项目
1、运转中应无异常声响和振动；
2、润滑油系统工作是否正常，供油压力、温度应符合规定要求;
3、冷却水系统工作是否正常，供水压力、温度应符合规定要求；
4、各级进．排气压力、温度;
5、机身主轴承温度宜为60℃，其最高温度不得超过65℃；
6、运转中应无撞击声、杂音或振动等异常现象；
7、各连接法兰、油封、气缸盖和阀孔盖等不得渗漏；
8、进、排气阀工作应正常，气阀温度不超过90℃；
9、电动机电流变化和温升情况，各处仪表及自动监控装置的灵敏度及动作准确可靠性.
八、停车步骤
1、关闭进气管阀门；
2、开启旁路阀门，使真空泵进入无负荷运转；
3、按下停机按钮;
4、在停机10分钟后,关闭冷却水阀门；
5、试运转合格后，相关单位代表在机器单体试运行记录上签字确认.
真空泵单机试车记录
单位工程名称:
工程编号：
试 车 类 别

试车日期
年 月 日
启动时刻
时 分
连续运转时间
时 分
环境温度
℃
试车介质

启 动 电 流
A
工作介质

运行记录时刻

润
滑
油
压力（MPa）

入口温度(℃）

出口温度（℃)

冷
却
水
入口压力（MPa)

入口温度（℃）

出口温度（℃)

电机温度
(℃）
轴 承

定 子

电 压(V）

电 流（A）

双振幅
振动值
（μm)
轴 向

水 平

垂 直

轴承温度
（℃）
止推盘

前

后

进
口
压力（MPa）

温度(℃）

出
口
压力（MPa)

温度（℃)

滑道温度(℃）

填料函温度（℃）

施工承包商
设计单位
监理部
其他单位
班（组）长：
技术(质量）员:
技术负责人：
年 月 日
现场设计代表:
年 月 日
监理工程师：
年 月 日
代表：
年 月 日
