安全阀整定压力的设定原则
一。根据 ASME标准，安全阀整定压力按如下原则设定。
自然循环锅炉和控制循环锅炉
1.汽包上安装3个安全阀时：
设计压力=1。05×工作压力
第一只阀门Pset1 = 设计压力 B。D%=4％
第二只阀门Pset2 = 设计压力+2%的设计压力 B.D％=6％
第三只阀门Pset3 = 设计压力+3％的设计压力 B.D％=7%
2。汽包上安装4只安全阀时
第一只阀门Pset1 = 设计压力 B。D％=4%
第二只阀门Pset2 =设计压力+1％的设计压力 B.D％=5%
第三只阀门Pset3 =设计压力+2％的设计压力 B。D％=6％
第四只阀门Pset4 =设计压力+3％的设计压力 B。D%=7％
汽包安全阀总排量应大于锅炉蒸发量的75％
3。 再热器进，出口的几个安全阀均按一个压力整定。整定压力按设计处提供的数据.其进出口压差为再热器阻力。
再热器出口排量占总排量的15%以上。再热器进口排量占总排量的75%~85%
4。 过热器出口安装安全阀的数量按锅炉排放时以保证温度为准。
过热器阻力PZ=14kg/cm2。
二。 ABB+CE公司全量型安全阀安装标准
1。过热器安全阀

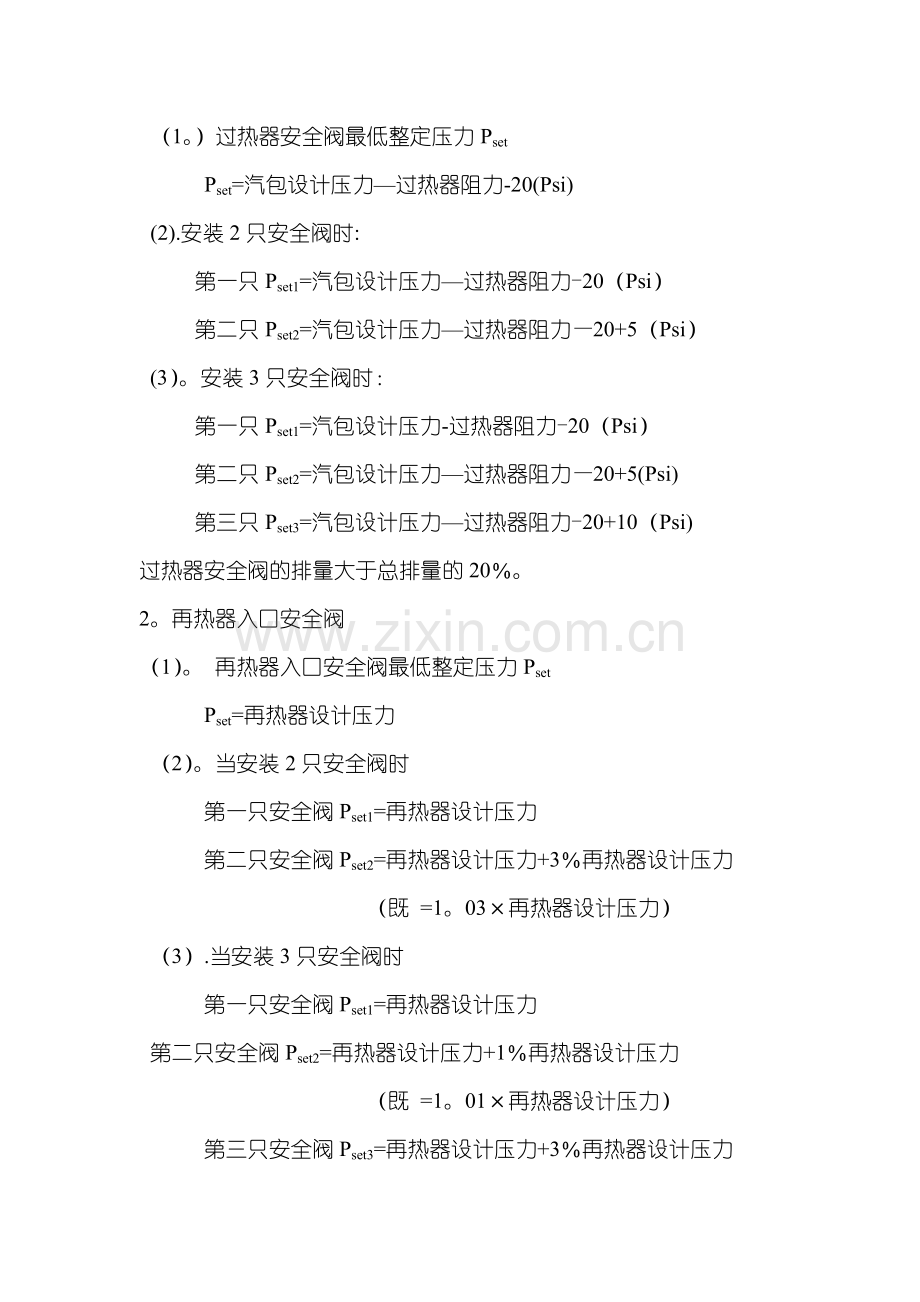

（1。）过热器安全阀最低整定压力Pset
Pset=汽包设计压力—过热器阻力-20(Psi)
(2).安装2只安全阀时:
第一只Pset1=汽包设计压力—过热器阻力-20（Psi）
第二只Pset2=汽包设计压力—过热器阻力—20+5（Psi）
(3）。安装3只安全阀时：
第一只Pset1=汽包设计压力-过热器阻力-20（Psi）
第二只Pset2=汽包设计压力—过热器阻力—20+5(Psi)
第三只Pset3=汽包设计压力—过热器阻力-20+10（Psi)
过热器安全阀的排量大于总排量的20％。
2。再热器入口安全阀
（1）。 再热器入口安全阀最低整定压力Pset
Pset=再热器设计压力
（2）。当安装2只安全阀时
第一只安全阀Pset1=再热器设计压力
第二只安全阀Pset2=再热器设计压力+3％再热器设计压力
（既 =1。03×再热器设计压力）
（3）.当安装3只安全阀时
第一只安全阀Pset1=再热器设计压力
第二只安全阀Pset2=再热器设计压力+1％再热器设计压力
（既 =1。01×再热器设计压力）
第三只安全阀Pset3=再热器设计压力+3％再热器设计压力
（既 =1。03×再热器设计压力
(4）。当安装4只安全阀时
第一只安全阀Pset1=再热器设计压力
第二只安全阀Pset2=再热器设计压力+1%再热器设计压力
（既 =1。01×再热器设计压力）
第三只安全阀Pset3=再热器设计压力+2％再热器设计压力
（既 =1.02×再热器设计压力)
第四只安全阀Pset4=再热器设计压力+3％再热器设计压力
（既 =1。03×再热器设计压力)
（5）。当安装4只以上安全阀时
第一只安全阀Pset1=再热器设计压力
第二只安全阀Pset2=再热器设计压力+1％再热器设计压力
（既 =1.01×再热器设计压力）
第三只安全阀Pset3=再热器设计压力+2％再热器设计压力
（既 =1。02×再热器设计压力）
第四只安全阀以上Pset4=再热器设计压力+3％再热器设计压力
（既 =1。03×再热器设计压力）
2。再热器出口安全阀
（1）。 再热器出口安全阀最低整定压力Pset
Pset=再热器设计压力-阻力(△P）—15（Psi）,但不能低于再
再热器出口压力的1.05倍
(2）。 再热器出口安全阀最高整定压力Pset
Pset=再热器设计压力+15(Psi) -阻力（△P）
排放量：
再热器入口安全阀排放量占75～85％总量
再热器出口安全阀排放量占15％总量
注：1。因出口联箱在炉顶上，为节省排放管,CE公司将再热器安全阀全部安装在出口联箱上。
2。按CE要求，过热器与汽包为等强设计，所以过热器与汽包的设计压力相同。
