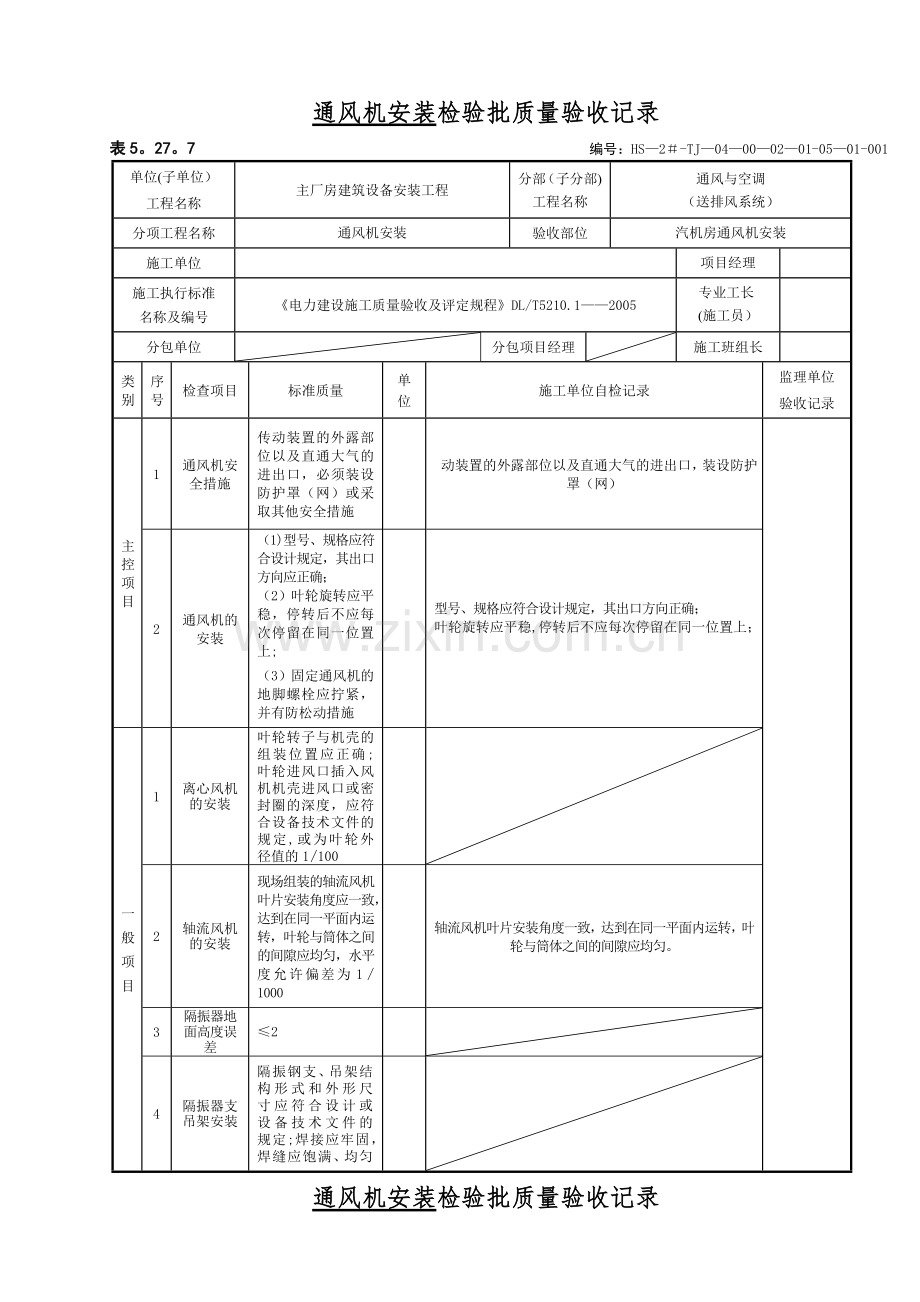

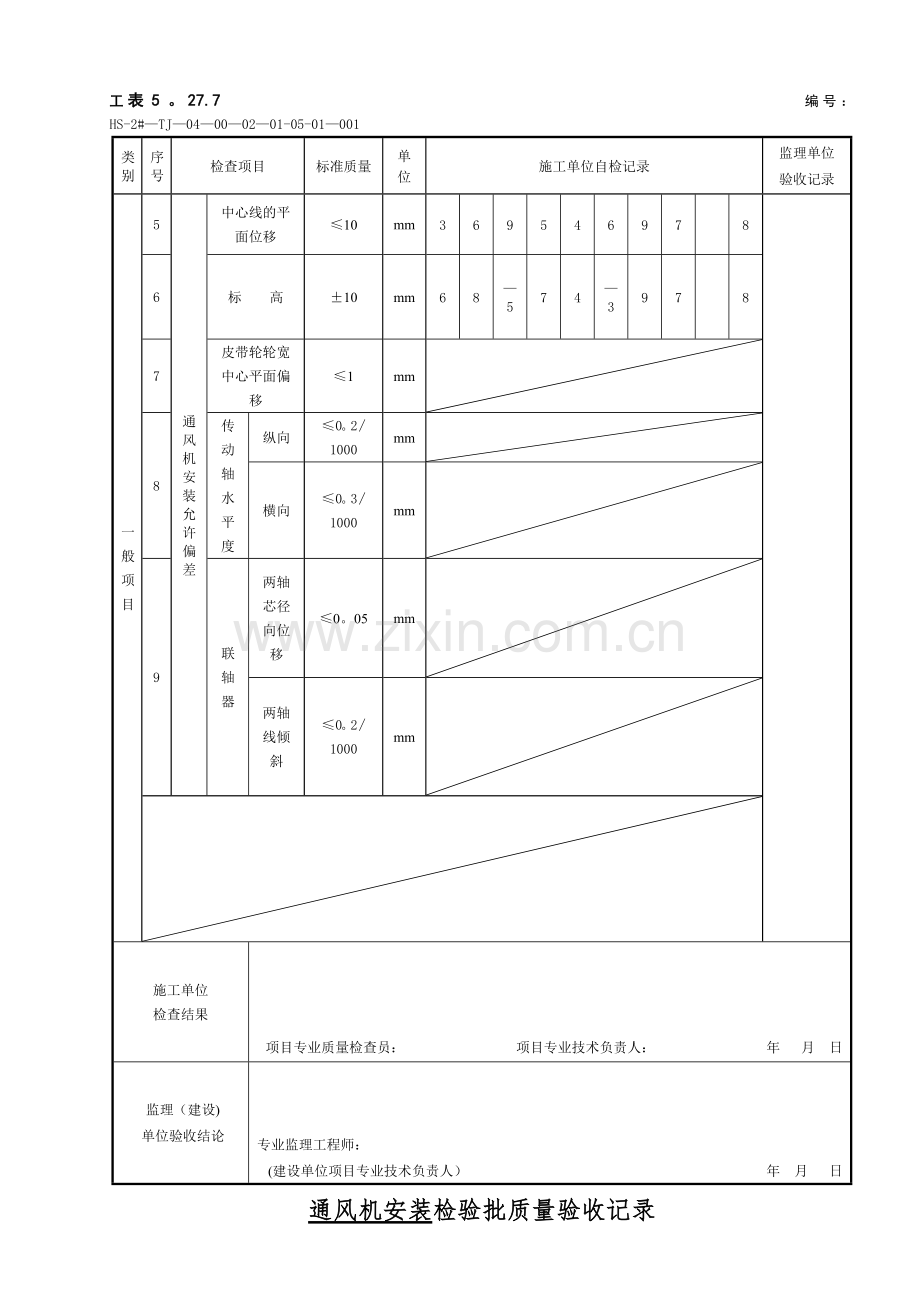

通风机安装检验批质量验收记录表5。27。7 编号：HS—2＃-TJ—04—00—02—01-05—01-001 单位(子单位）工程名称主厂房建筑设备安装工程分部（子分部) 工程名称通风与空调（送排风系统）分项工程名称通风机安装验收部位汽机房通风机安装施工单位项目经理施工执行标准名称及编号《电力建设施工质量验收及评定规程》DL/T5210.1——2005 专业工长 (施工员）分包单位分包项目经理施工班组长类别序号检查项目标准质量单位施工单位自检记录监理单位验收记录主控项目 1 通风机安全措施传动装置的外露部位以及直通大气的进出口，必须装设防护罩（网）或采取其他安全措施动装置的外露部位以及直通大气的进出口，装设防护罩（网） 2 通风机的安装（1)型号、规格应符合设计规定，其出口方向应正确；（2）叶轮旋转应平稳，停转后不应每次停留在同一位置上; （3）固定通风机的地脚螺栓应拧紧，并有防松动措施型号、规格应符合设计规定，其出口方向正确；叶轮旋转应平稳,停转后不应每次停留在同一位置上；一般项目 1 离心风机的安装叶轮转子与机壳的组装位置应正确;叶轮进风口插入风机机壳进风口或密封圈的深度，应符合设备技术文件的规定,或为叶轮外径值的1∕100 2 轴流风机的安装现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀，水平度允许偏差为1∕1000 轴流风机叶片安装角度一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀。 3 隔振器地面高度误差 ≤2 4 隔振器支吊架安装隔振钢支、吊架结构形式和外形尺寸应符合设计或设备技术文件的规定;焊接应牢固，焊缝应饱满、均匀通风机安装检验批质量验收记录工表5。27.7 编号：HS-2#—TJ—04—00—02—01-05-01—001 类别序号检查项目标准质量单位施工单位自检记录监理单位验收记录一般项目 5 通风机安装允许偏差中心线的平面位移 ≤10 mm 3 6 9 5 4 6 9 7 8 6 标　　高 ±10 mm 6 8 —5 7 4 —3 9 7 8 7 皮带轮轮宽中心平面偏移 ≤1 mm 8 传动轴水平度纵向 ≤0。2∕1000 mm 横向 ≤0。3∕1000 mm 9 联轴器两轴芯径向位移 ≤0。05 mm 两轴线倾斜 ≤0。2∕1000 mm 施工单位检查结果项目专业质量检查员：项目专业技术负责人：年月日监理（建设) 单位验收结论专业监理工程师： (建设单位项目专业技术负责人）年月日通风机安装检验批质量验收记录表5.27.7 编号：HS—2#—TJ-04—00-02-01-05-01—002 单位（子单位）工程名称主厂房建筑设备安装工程分部(子分部) 工程名称通风与空调 (送排风系统）分项工程名称通风机安装验收部位锅炉房通风机安装施工单位项目经理施工执行标准名称及编号《电力建设施工质量验收及评定规程》DL/T5210.1--2005 专业工长 (施工员）分包单位分包项目经理施工班组长类别序号检查项目标准质量单位施工单位自检记录监理单位验收记录主控项目 1 通风机安全措施传动装置的外露部位以及直通大气的进出口，必须装设防护罩（网）或采取其他安全措施动装置的外露部位以及直通大气的进出口，装设防护罩(网） 2 通风机的安装（1)型号、规格应符合设计规定，其出口方向应正确； (2）叶轮旋转应平稳，停转后不应每次停留在同一位置上；（3）固定通风机的地脚螺栓应拧紧，并有防松动措施型号、规格应符合设计规定，其出口方向正确; 叶轮旋转应平稳,停转后不应每次停留在同一位置上；一般项目 1 离心风机的安装叶轮转子与机壳的组装位置应正确；叶轮进风口插入风机机壳进风口或密封圈的深度，应符合设备技术文件的规定，或为叶轮外径值的1∕100 2 轴流风机的安装现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转,叶轮与筒体之间的间隙应均匀，水平度允许偏差为1∕1000 轴流风机叶片安装角度一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀。 3 隔振器地面高度误差 ≤2 4 隔振器支吊架安装隔振钢支、吊架结构形式和外形尺寸应符合设计或设备技术文件的规定；焊接应牢固,焊缝应饱满、均匀通风机安装检验批质量验收记录工表5。27。7 编号:HS-2＃—TJ-04—00—02-01-05-01—001 类别序号检查项目标准质量单位施工单位自检记录监理单位验收记录一般项目 5 通风机安装允许偏差中心线的平面位移 ≤10 mm 5 6 8 5 4 8 7 6 9 6 标　　高 ±10 mm 5 8 —5 6 4 -3 7 7 8 7 皮带轮轮宽中心平面偏移 ≤1 mm 8 传动轴水平度纵向 ≤0.2∕1000 mm 横向 ≤0.3∕1000 mm 9 联轴器两轴芯径向位移 ≤0。05 mm 两轴线倾斜 ≤0.2∕1000 mm 施工单位检查结果项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人) 年月日
