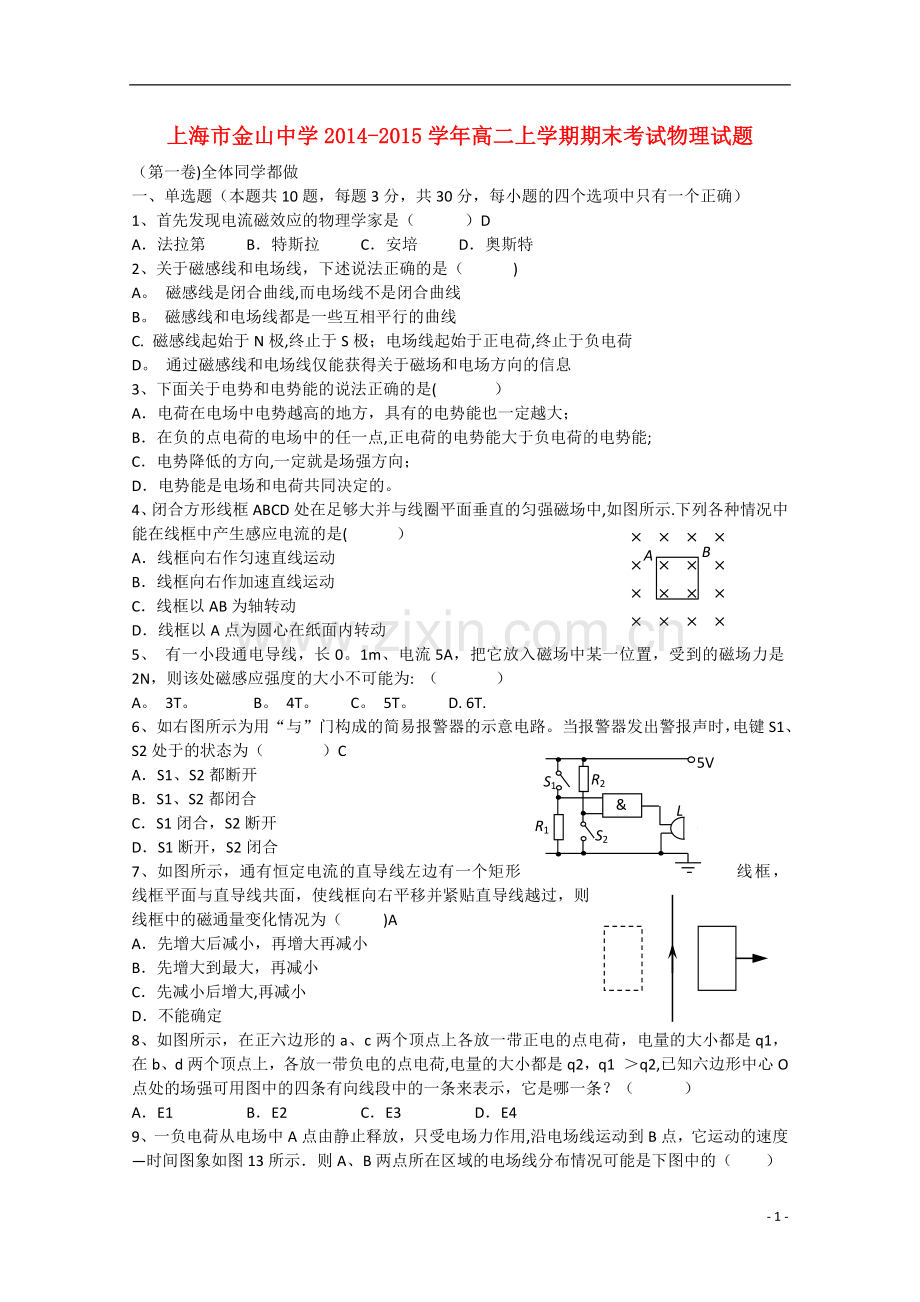

上海市金山中学2014-2015学年高二上学期期末考试物理试题
（第一卷)全体同学都做
一、单选题（本题共10题，每题3分，共30分，每小题的四个选项中只有一个正确）
1、首先发现电流磁效应的物理学家是（ ）D
A．法拉第 B．特斯拉 C．安培 D．奥斯特
2、关于磁感线和电场线，下述说法正确的是（ )
A。 磁感线是闭合曲线,而电场线不是闭合曲线
B。 磁感线和电场线都是一些互相平行的曲线
C. 磁感线起始于N极,终止于S极；电场线起始于正电荷,终止于负电荷
D。 通过磁感线和电场线仅能获得关于磁场和电场方向的信息
3、下面关于电势和电势能的说法正确的是( ）
A．电荷在电场中电势越高的地方，具有的电势能也一定越大；
B．在负的点电荷的电场中的任一点,正电荷的电势能大于负电荷的电势能;
C．电势降低的方向,一定就是场强方向；
D．电势能是电场和电荷共同决定的。

A
B
D
C
4、闭合方形线框ABCD处在足够大并与线圈平面垂直的匀强磁场中,如图所示.下列各种情况中能在线框中产生感应电流的是( ）
A．线框向右作匀速直线运动
B．线框向右作加速直线运动
C．线框以AB为轴转动
D．线框以A点为圆心在纸面内转动
5、 有一小段通电导线，长0。1m、电流5A，把它放入磁场中某一位置，受到的磁场力是2N，则该处磁感应强度的大小不可能为: （ ）
A。 3T。 B。 4T。 C。 5T。 D. 6T.
5V
R2
R1
S1
S2
&
L
6、如右图所示为用“与”门构成的简易报警器的示意电路。当报警器发出警报声时，电键S1、S2处于的状态为（ ）C
A．S1、S2都断开
B．S1、S2都闭合
C．S1闭合，S2断开
D．S1断开，S2闭合
7、如图所示，通有恒定电流的直导线左边有一个矩形线框，线框平面与直导线共面，使线框向右平移并紧贴直导线越过，则线框中的磁通量变化情况为（ )A
A．先增大后减小，再增大再减小
B．先增大到最大，再减小
C．先减小后增大,再减小
D．不能确定
8、如图所示，在正六边形的a、c两个顶点上各放一带正电的点电荷，电量的大小都是q1，在b、d两个顶点上，各放一带负电的点电荷,电量的大小都是q2，q1 ＞q2,已知六边形中心O点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条？（ ）
A．E1 B．E2 C．E3 D．E4
9、一负电荷从电场中A点由静止释放，只受电场力作用,沿电场线运动到B点，它运动的速度—时间图象如图13所示．则A、B两点所在区域的电场线分布情况可能是下图中的（　　）
10、如图所示，原来静止的圆形线圈通过逆时针方向的电流，在其直径ab上靠近b点有一长直导线垂直于圆形线圈平面被固定。今在长直导线中通以图示方向的电流时，在磁场力的作用下，圆形线圈将（ ）
A．向左平动
B．向右平动
C．仍然静止
D．绕ab轴转动
三、填空题（每空2分共24分）
11、自然界中的闪电，生产中静电产生的电火花容易引起爆炸、燃烧等事故.为了防范静电带来的危害，我们可以采用____________、使用避雷针和____________等措施.
B
O
O’
12、如图所示,一个矩形线框,面积为S,线框平面与磁感应强度为B的匀强磁场方向垂直，则此时穿过线框的磁通量Φ＝___________;若线框从初始位置绕OO'轴转过180°角时，穿过线框的磁通量的变化量的绝对值︱ΔΦ︱＝___________。
13、将标有“110V、40W”白炽灯L1和标有“110V、100W”白炽灯L2，与一只滑动变阻器(0~300Ω)组合起来接在220V的线路上,以下四种电路，要使L1 、L2都能正常发光的是_______最省电的是_______
14、 有一台电动机，其两端的电压为380V，通过它的电流为5A，电动机刚好能提起600N的物体以3m/s的速度匀速上升，不考虑其它机械损失,则电动机的电功率为_______W，电动机线圈的电阻为_______Ω。
C
B
A
15、如图一闭合三角形导线框ABC，∠ABC=120º,AB=BC=1m，放在磁感应强度为2T的匀强磁场中,磁场垂直于线框平面，若在线框中通以I=1A的电流，则AB与BC所受磁场力的合力大小为 N，整个线框所受磁场力的合力大小为 N.
A
B
v0
D
16、如图所示，在光滑绝缘水平面上方AB区间内存在水平向右的匀强电场,现有一根电荷分布均匀的绝缘细橡胶棒以v0=20m/s的初速度沿水平面从右侧进入电场区域，已知AB宽度D=1。0m，电场强度E=4×105N/C，绝缘细橡胶棒带电量q=＋5×10－5C,质量m=0。01kg，长度L=0。072m,则细橡胶棒在电场内的过程中克服电场力做功的最大值为______J。细橡胶棒刚好全部进入电场时的速度为________m/s。2J，16m/s
四、作图题（1分、3分、4分。共8分）
17、如图所示用电信号的方式标出了“或”门输入端A、B的输入情况，请画出输出端Z的输出电信号。
0V
0V
0V
A：
B：
Z：

A
B
图中箭头指向表示电流方向。

18、画出下列各图中直AB导线受磁场力的方向.
B
A
A
B

图中圆圈表示直导线AB，其电流方向垂直于纸面向里。
图中“×”表示磁场方向垂直于纸面向里。

19、 在图示装置中,当ab导体棒运动时，螺线管正下方的小磁针静止在图示位置且N极指向右。
（1)画出ab导体棒上感应电流的方向
b
a
B
N
S
（2)ab导体棒应向　　　　（填“左”或“右” ）滑动.
五、实验题(3分、3分、6分。共12分)
20、(单选题）用传感器测量通电螺线管轴线(x轴）上的磁感应强度，然后绘出B—x图像，设x＝0处为螺线管轴线的中央,下面最符合实际情况的图是（ B ）
21、(多选题）如图右所示,下列判断正确的是：（ ）
A．合上K后将A插入B过程中指针偏转；
B．线圈A插入B通电后，变阻器至滑b端后，指针偏转;
C．线圈A插入B通电后,静止不动，指针不偏转。
D．线圈A插入B通电后，开关K断开的瞬间,指针偏转；
22、（1)用多用表的欧姆档测量阻值约为几十kW的电阻Rx，以下给出的是可能的操作步骤,其中S为选择开关,P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上。
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后,断开两表笔
c．旋转S使其尖端对准欧姆档´1k
d．旋转S使其尖端对准欧姆档´100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
________________。
根据右图所示指针位置，此被测电阻的阻值约为________W。
(2）（多选题）下述关于用多用表欧姆档测电阻的说法中正确的是（ ）
A．测量电阻时如果指针偏转过大,应将选择开关S拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与其他元件断开
D．测量阻值不同的电阻时都必须重新调零
六、计算题（3题共26分）
23、如图所示的匀强电场中，有a、b、c三点，ab=5cm，bc=12cm，其中ab沿电场方向，bc和电场方向成60°角，一个电荷量为q=4×10—8C的正电荷从a移到b电场力做功为W1=1.2×10-7J求:
（1)匀强电场的场强E?
（2）a、c两点的电势差U？
24、如图所示，在与水平方向成60°角的光滑金属导轨间连一电源，在相距1m的平行导轨上放一重力为3N的金属棒ab,棒上通过3A的电流,磁场方向竖直向上,这时金属棒恰好静止，求：
(1）匀强磁场的磁感强度为多大？
(2）欲使导体棒静止在导轨上，外加的匀强磁场的磁感应强度的最小值？
25、如图所示电路中,电源电压U = 9伏，r =1欧,R2 =2欧,灯A标有“12伏，12瓦”，灯B标有“4伏，4瓦"字样，调节滑动变阻器R1 的大小，使灯B正常发光，试问：（设灯泡的电阻不随温度变化）
（1)这时灯A的实际功率。
（2)滑动变阻器R1 的阻值.
（3)若将滑动变阻器R1 的滑片P向下滑动,试分析A、B两个灯的亮暗变化。
（第二卷）仅加一同学做
一、多选题（每题5分，共20分,选对但不全得3分，有选错的得0分）
1、磁感应强度的单位Wb／m2，和下面哪一个单位相同（ ）
A．N／(A·m） B．N／c·m C．J·s／c·m2 D．kg／（A·s2）
Uab
O

a
b
A
B
甲
乙
t0
t
2、 如图所示,甲图中线圈A的a、b端加上如图乙所示的电压时,在0 ~ t0时间内线圈B中感应电流的方向及线圈B的受力方向变化情况是( )
A．感应电流方向不变
B．受力方向不变
C．感应电流方向改变
D．受力方向改变
A
C
P
E r
B
R
3、如图所示的电路中,电源电动势为E、内电阻为r（小于外电路的总电阻）,当滑动变阻器R的滑片P位于中点时,A、B、C三灯均正常发光，且亮度相同，则( )BD
A．三个小灯泡中，B灯电阻最大，C灯电阻最小
B．当滑片P向左移动时，C灯变亮，A、B两灯变暗
C．当滑片P向左移动时，A、C两灯变亮,B灯变暗
D．当滑片P向左移动时,电源的输出功率减小
F
a
b
P
QP
OP
4、如图所示，相互垂直的固定绝缘光滑挡板PO，QO竖直放置在重力场中，a、b为两个带有同种电量的小球(可以近似看成点电荷)，当用水平向左作用力F作用于b时,a、b紧靠挡板处于静止状态．现若稍改变F的大小，使b稍有向左移动一段小距离，则当a、b重新处于静止状态后（ ）
A、a、b间电场力增大
B、作用力F将减小
C、系统重力势能增加
D、系统的电势能将增加
二、填空题（每空2分共8分）
a
b
E
5、如图所示为空间某一电场的电场线,a、b两点为其中一条竖直向下的电场线上的两点，该两点的高度差为h，一个质量为m、带电量为＋q的小球从a点静止释放后沿电场线运动到b点时速度大小为,则a、b两点间的电势差为______________,质量为m、带电量为－2q的小球从a点静止释放后将_____________运动。
【解析】由图知E2/4r=16,I2r=16，得E＝8V,r=1Ω
6、在如图甲所示的电路中，电源电动势为3.3V,内阻为5Ω，L1、L2、L3为3个特殊材料组成的相同规格小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合后L2灯的电流强度为L1电流的0。8倍，则L1消耗的电功率为________W，L2、L3消耗的总电功率为________W。
三、实验题（9分)
7、在测定一组干电池的电动势和内电阻的实验中，备有下列器材：
（A）待测的干电池 (B）电流传感器1
（C）电流传感器2 （D）滑动变阻器R(0-20Ω，2 A）
（E）定值电阻R0（2000Ω） （F)开关和导线若干
I1/mA
I2/A
0
1.2
1.1
1.3
1.4
0.1
0.2
0.3
0.4
0.5
1.0
1.5
乙
甲
R
R0
电流传感器2
电流传感器1
数据
采集器
计算机
某同学发现上述器材中虽然没有电压传感器，但给出了两个电流传感器，于是他设计了如图甲所示的电路来完成实验。
（1）在实验操作过程中,该同学将滑动变阻器的滑片P向右滑动，则电流传感器1的示数将________(选填“变大”或“变小"）。
（2）图乙为该同学利用测出的实验数据绘出的I1—I2图线（I1为电流传感器1的示数，I2为电流传感器2的示数,且I2的数值远远大于I1的数值），则由图线可得被测电池的电动势E＝________V，内阻r＝________Ω。
四、计算题（13分）
8、如图所示,沿水平方向放置一条平直光滑槽,它垂直穿过开有小孔的两平行薄板，板相距3。5L．槽内有两个质量均为m的小球A和B， A球带电量为+q, B球带电量为－3q,两球由长为2L的轻杆相连，组成一带电系统．最初A和B分别静止于左板的两侧，离板的距离均为L．若视小球为质点，不计轻杆的质量,现在两板之间加上与槽平行场强为E的向右的匀强电场后（设槽和轻杆由特殊绝缘材料制成，不影响电场的分布），带电系统开始运动．试求：
（1)从开始运动到B球刚进入电场时，带电系统电势能的改变量△ε；
（2）以右板电势为零，带电系统从运动到速度第一次为零时A球所在位置的电势φ为多大；
（3） 带电系统从开始运动到速度第一次为零所需的时间．
金山中学2014学年第一学期高二物理学科期末考试参考答案(1卷)
一、单选题(本题共10题，每题3分，共30分，每小题的四个选项中只有一个正确)
1
2
3
4
5
6
7
8
9
10
D
A
D
C
A
C
A
B
C
D
二、填空题(每空2分,共24分)
11、 保持空气湿度 ； 良好接地 12、 BS　、　2BS ,
13、 BC 、　C　 ， 14、　1900　、　4　
15、 3。46 ， 0 16、 2 ， 16
三、作图题(1分、3分、4分，共8分）
17．
0V
0V
0V
A：
B：
Z：

18、 向上 向下 向左
19. (1)画出ab导体棒上感应电流的方向:a到b
（2）ab导体棒应向　右　　(填“左”或“右" ）滑动.
四、实验题(3分、3分、6分.共12分）
20、B
21、ACD
22、1）cabe 30000
2）AC
五、计算题(共26分)
23、解:（1）设ab两点间距离d
W1=qUab ①
E=Uab/d  ②
由①②两式得
（2)设bc两点沿场强方向距离为d1
Ubc=Ed1 ③
d1=bc·cos60° ④
W2=qUbc ⑤
由③④⑤式得W2=qE·bc·cos60°=-4×10-8×60×12×10—2×0.5 J=1。 44×10—7 J
设电荷从a移到c电场力做功为W
W=W1+W2  ⑥
W=qUac  ⑦
由⑥⑦式得
24、
25
二、填空题（8分）
5、 mgh/2q , ab间往复运动 6、 0。3 ， 0.24
三、实验题（9分）
7、 (1）变小
（2）3 2
四、计算题(13分）
