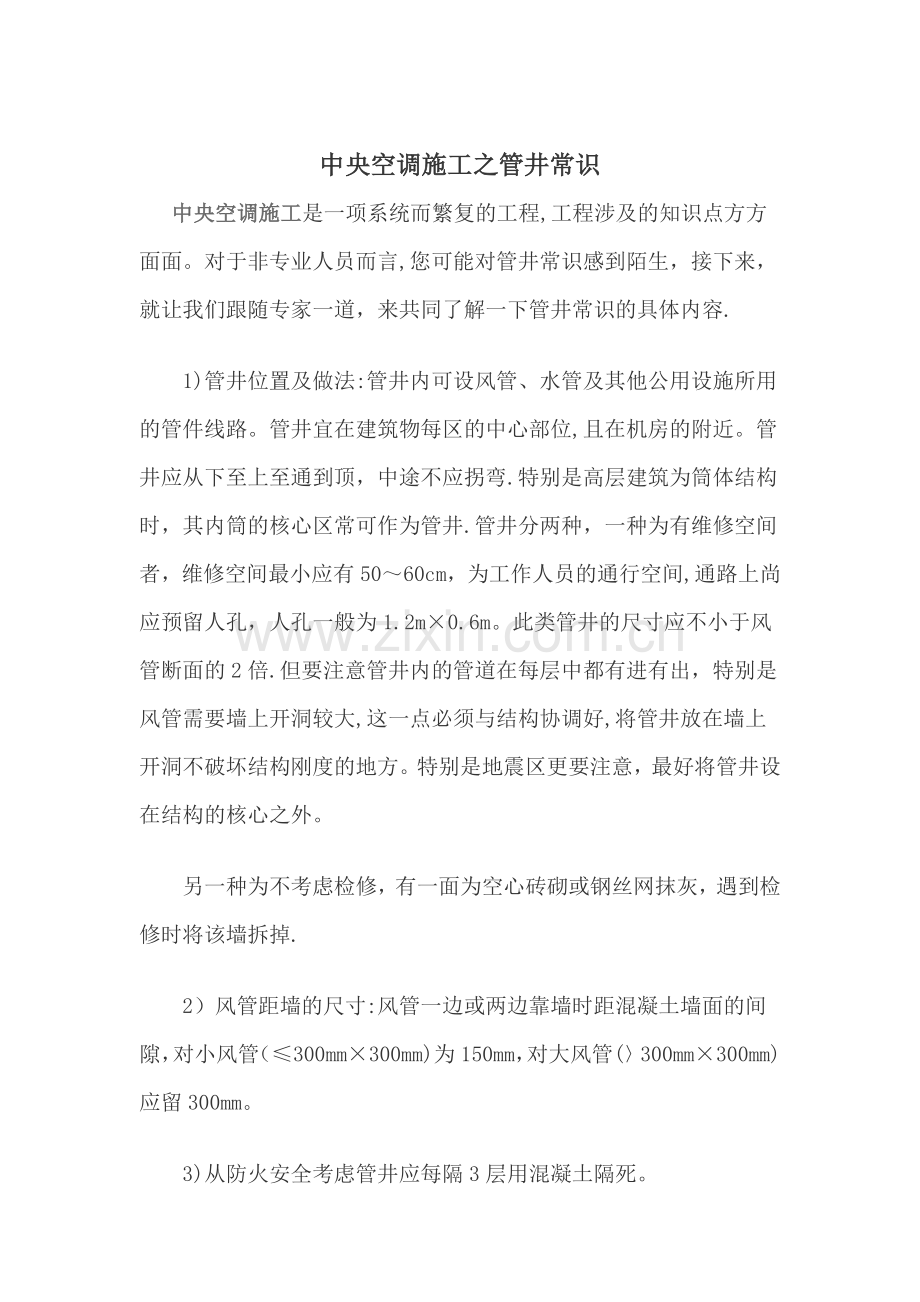

中央空调施工之管井常识
　　中央空调施工是一项系统而繁复的工程,工程涉及的知识点方方面面。对于非专业人员而言,您可能对管井常识感到陌生，接下来，就让我们跟随专家一道，来共同了解一下管井常识的具体内容.
　　1)管井位置及做法:管井内可设风管、水管及其他公用设施所用的管件线路。管井宜在建筑物每区的中心部位,且在机房的附近。管井应从下至上至通到顶，中途不应拐弯.特别是高层建筑为筒体结构时，其内筒的核心区常可作为管井.管井分两种，一种为有维修空间者，维修空间最小应有50～60cm，为工作人员的通行空间,通路上尚应预留人孔，人孔一般为1.2m×0.6m。此类管井的尺寸应不小于风管断面的2倍.但要注意管井内的管道在每层中都有进有出，特别是风管需要墙上开洞较大,这一点必须与结构协调好,将管井放在墙上开洞不破坏结构刚度的地方。特别是地震区更要注意，最好将管井设在结构的核心之外。
　　另一种为不考虑检修，有一面为空心砖砌或钢丝网抹灰，遇到检修时将该墙拆掉.
　　2）风管距墙的尺寸:风管一边或两边靠墙时距混凝土墙面的间隙，对小风管（≤300mm×300mm)为150mm，对大风管(〉300mm×300mm)应留300mm。
　　3)从防火安全考虑管井应每隔3层用混凝土隔死。

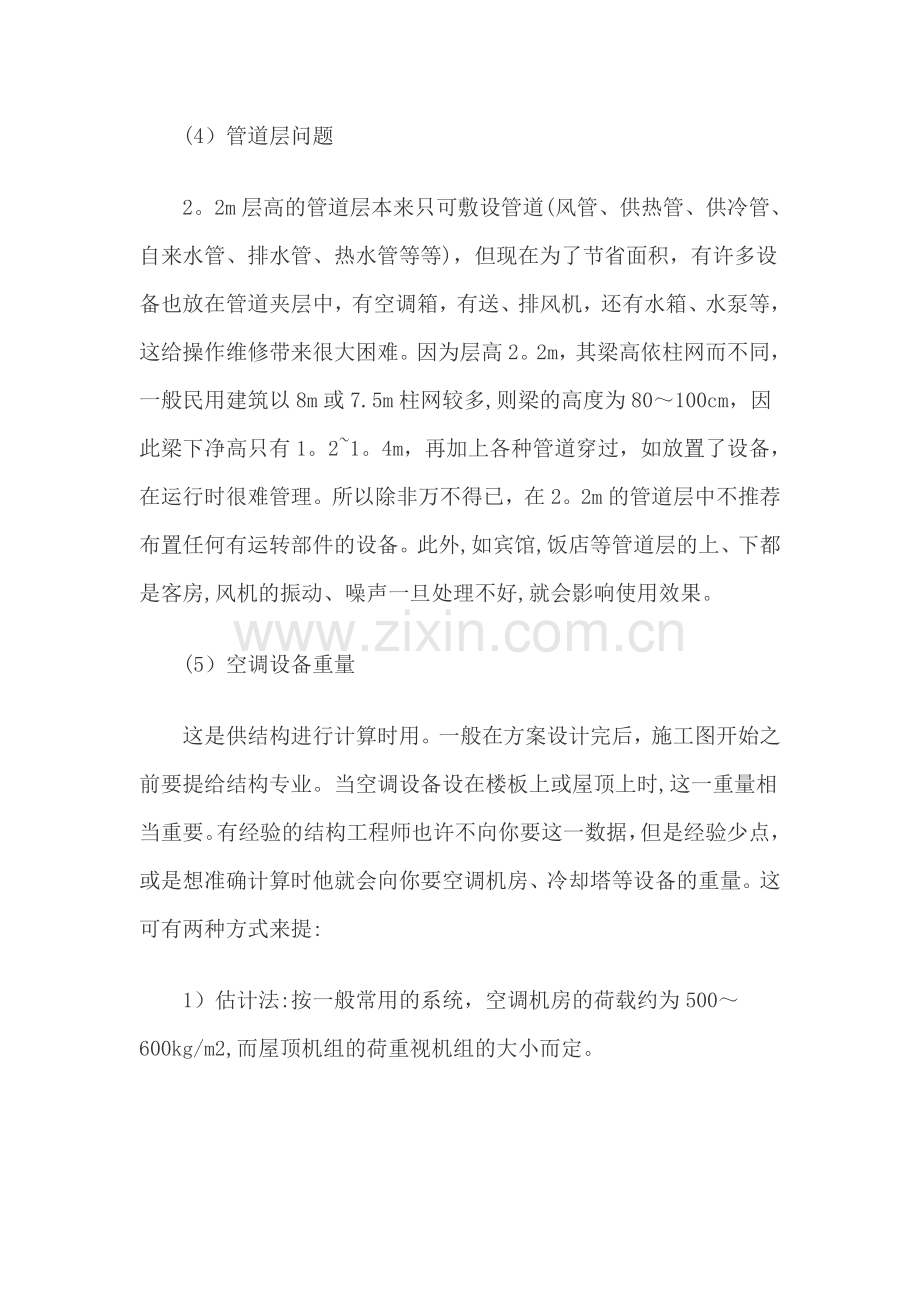

　　(4）管道层问题
　　2。2m层高的管道层本来只可敷设管道(风管、供热管、供冷管、自来水管、排水管、热水管等等)，但现在为了节省面积，有许多设备也放在管道夹层中，有空调箱，有送、排风机，还有水箱、水泵等，这给操作维修带来很大困难。因为层高2。2m，其梁高依柱网而不同，一般民用建筑以8m或7.5m柱网较多,则梁的高度为80～100cm，因此梁下净高只有1。2~1。4m，再加上各种管道穿过，如放置了设备，在运行时很难管理。所以除非万不得已，在2。2m的管道层中不推荐布置任何有运转部件的设备。此外,如宾馆,饭店等管道层的上、下都是客房,风机的振动、噪声一旦处理不好,就会影响使用效果。
　　(5）空调设备重量
　　这是供结构进行计算时用。一般在方案设计完后，施工图开始之前要提给结构专业。当空调设备设在楼板上或屋顶上时,这一重量相当重要。有经验的结构工程师也许不向你要这一数据，但是经验少点，或是想准确计算时他就会向你要空调机房、冷却塔等设备的重量。这可有两种方式来提:
　　1）估计法:按一般常用的系统，空调机房的荷载约为500～600kg/m2,而屋顶机组的荷重视机组的大小而定。
　　2）按设备重量和基础尺寸详细提法：这时一定要注意所提的设备重量中应包括充水的重量或冷剂的重量以及保温的重量等全部重量，不能只提一个空的设备重量.
　　3）冷却塔:
　　横式冷却塔1t/m2;
　　立式冷却塔2～3t/m2.
　　4)制冷机房：地面的荷载为4~6t/m2，且有振动。
　　（1)设备出入口
　　为大型设备(冷冻机、空调箱等）的搬入,在设计机房时应留安装孔洞。并留将来亦能打开更换设备的通道.而这孔洞与通道不能被风管或其他设备、管道堵死。
