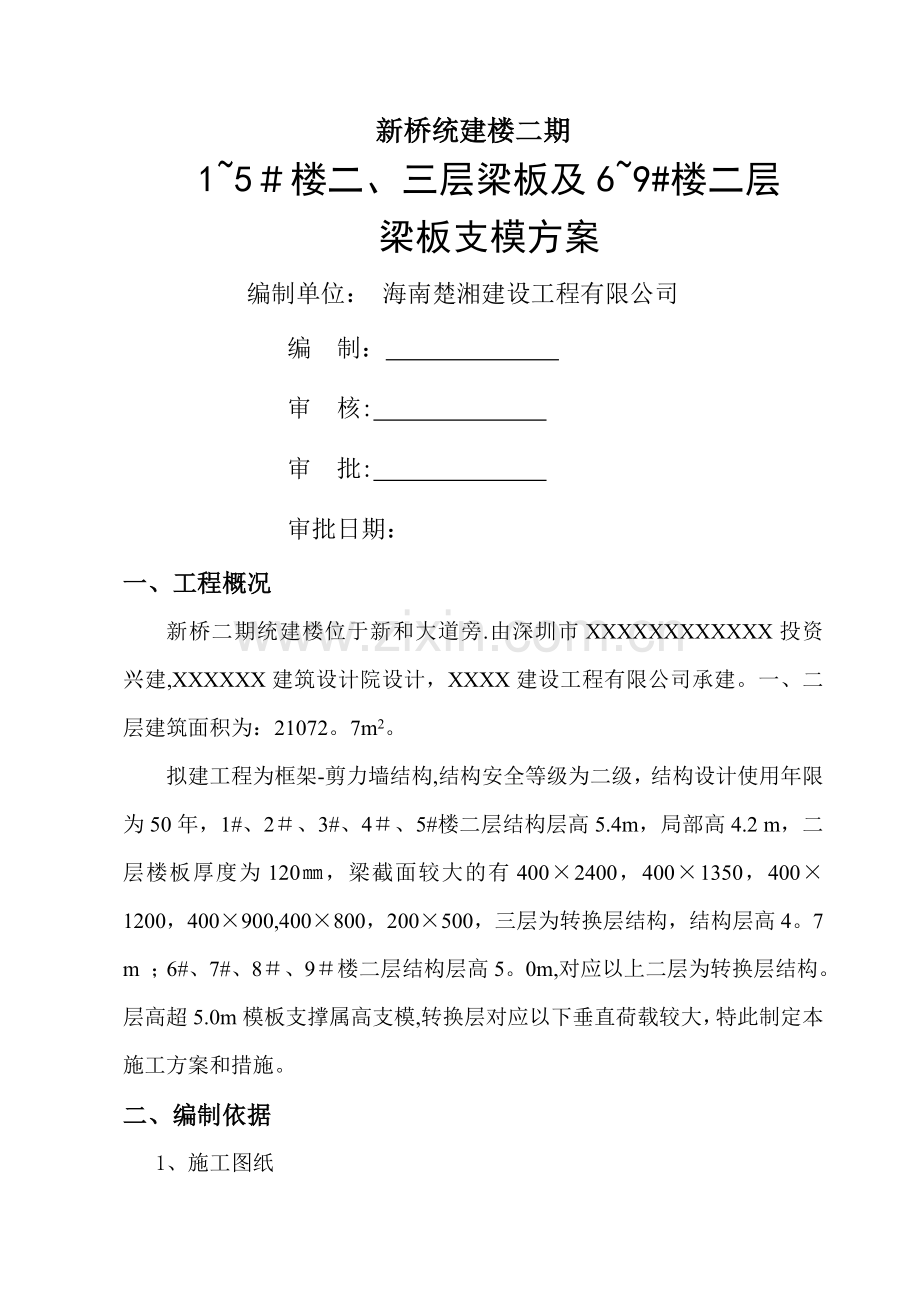

二、三层高支模施工方案.doc

新桥统建楼二期
1~5＃楼二、三层梁板及6~9#楼二层
梁板支模方案
编制单位： 海南楚湘建设工程有限公司
编 制：
审 核:
审 批:
审批日期：
一、工程概况
新桥二期统建楼位于新和大道旁.由深圳市XXXXXXXXXXXX投资兴建,XXXXXX建筑设计院设计，XXXX建设工程有限公司承建。一、二层建筑面积为：21072。7m2。
拟建工程为框架-剪力墙结构,结构安全等级为二级，结构设计使用年限为50年，1#、2＃、3#、4＃、5#楼二层结构层高5.4m，局部高4.2 m，二层楼板厚度为120㎜，梁截面较大的有400×2400，400×1350，400×1200，400×900,400×800，200×500，三层为转换层结构，结构层高4。7 m ；6#、7#、8＃、9＃楼二层结构层高5。0m,对应以上二层为转换层结构。层高超5.0m模板支撑属高支模,转换层对应以下垂直荷载较大，特此制定本施工方案和措施。
二、编制依据
1、施工图纸
2、《混凝土结构工程施工质量标准验收规范》(GB50204－2002)
3、《建筑施工门式钢管脚手架安全技术规范》(JGJ 128-2000）
4、《木结构工程施工质量验收规范》（GBJ206-2002）
5、《木结构设计规范》（GBJ5—1998)
三、模板支撑系统的用料
根据本公司实际情况，结合工程特点,从保证主体结构施工质量、施工安全，提高工效角度考虑，本工程梁板模板垂直支撑体系采用门式钢管脚手架(简称门架），檩条(主次檩）采用木枋和钢管，模板采用散板，胶合板。
1、梁侧模和底模采用18厚夹板；
2、梁侧模板的竖直木枋采用80×80木枋；
3、梁底板纵横龙骨均采用80×80木枋;
4、楼面模板采用1830×915×18厚夹板;
5、楼面模板纵横龙骨均采用80×80木枋；
6、梁支顶、楼面支顶采用门式架、可调式U型上托盘和平底下托盘;
7、纵横水平拉杆和剪刀撑采用厚Φ48×3。0㎜钢管。
8、对拉螺杆M12，配蝴蝶扣。
9、其他，一字扣，十字扣,铁钉，铁线。
四、支架模板搭设要求：
1、概述
1～5#楼二层顶板楼板厚度为120㎜，层净高5。28m;2400高梁处净高
3 m ，1350高梁处净高3.65m,1200高梁处净高3.8 m，800高梁处净高4。6m,750高梁处净高4。65m，500高梁处净高4。9m;
1～5#楼三层顶板楼板厚度为120㎜，层净高4。58m;900高梁处净高
3.8m,800高梁处净高3.9m，700高梁处净高4m,500高梁处净高4。2m；
6～9＃楼二层顶板楼板厚度为150㎜,层净高4.85m;800高梁处净高
4。2m，700高梁处净高4。3m，500高梁处净高4。5m。
2、门架配置
（1)净高4。6 m、4.65m、4。58m时，用2个高度1。93m门式架沿高度叠高，即1930×2=3860㎜，底用平头可调节高低托盘,上用U型可调节高低托盘调节支顶高度。
（2)净高4。2m时，用2个高度1.93m门式架沿高度叠高,即1930×2=3860㎜,上用U型可调节高低托盘调节支顶高度。
（3）净高3.8m～4m时，用1个高度1。93m与1个高度0。91m门式架沿高度叠高，即1930＋910=2840㎜，底用平头可调节高低托盘，上用U型可调节高低托盘调节支顶高度。
（4)净高5。28m、4。85m时,用2个高度1.93m与1个高度0。91m门式架沿高度叠高,即1930×2＋910=4770㎜，底用平头可调节高低托盘，上用U型可调节高低托盘调节支顶高度。
3、支撑体系
支顶采用门式架（部分加钢管），最大排距900㎜，上层木枋间距300㎜，下层双钢管与门架垂直布置在门架可调支托上.胶合板钉在上层木枋上。
4、水平加固拉杆和剪刀撑
用钢管加固。为加强门式架的整体刚度，采用Φ48钢管设置纵横水平拉杆，水平拉杆步距为每步架高度，纵横拉结与架体用钢管扣扣牢。纵向水平杆每根框梁中间设置一道，每块板设置一道;横向水平杆每隔四跨设置一道.扫地杆设在最底下的门式架立杆内侧20㎝高处,水平拉杆用扣件与门式架立杆扣紧.框架梁两侧各设置剪刀撑，纵向每隔四跨设置一排剪刀撑与板剪刀撑连通；板横向剪刀撑按每块板一排设置.剪刀撑宽度按3步3跨距设置，斜拉杆与地面倾角宜450~600,用扣件与门式架立杆扣紧.
5、每列门式架两侧设置交叉支撑,并采用锁销与门式架立杆锁牢.
6、横向扫地杆每4跨设一度,框架梁在纵向门架中间设置一道。与门架两脚用扣件扣牢.
7、搭设顺序先主梁、次梁再到板，尽量保证板支撑架纵向间距模数保持一致,以便纵横杆拉结.
五、 楼板模板的搭设
1、120㎜厚楼板门架纵向的方向按间距1800布置，150㎜厚楼板门架纵向的方向按间距1500布置；横向间距900。门架从离框梁边距900㎜（离次梁边1050㎜）开始设置。
2、支撑小楞采用U形上托支撑，采用Φ48×3.0㎜双钢管平行门架方向布置。
3、上层木枋垂直于下层钢管支撑方向按间距＠300布置。
4、胶合板铺钉于上层木枋上。
六、楼面梁模板的搭设
1、梁底模及支撑
（1）1～5＃楼三层梁板支撑形式与6～9#楼二层梁板支撑形式相同，凡转换层梁对应以下位置支撑均采用门架加钢管支撑搭设.
①、门架平行于梁的方向按间距＠900布置。
②、下层纵向小楞采用Φ48×3.0㎜双钢管平行门架方向布置。
③、上层木枋垂直于下层钢管支撑方向按间距@250布置。
④、胶合板铺钉于上层木枋上。
转换层边梁对应下层支撑示图:
转换层对应下层为楼板时支撑示图：
（1）1~5＃楼二层400×2400，400×1350、400×1200、400×900梁及核心筒门洞梁支撑均采用门架错开600支撑搭设。
①、门架平行于梁的方向按间距＠900布置。
②、下层纵向小楞采用Φ48×3。0㎜双钢管平行门架方向布置.
③、上层木枋垂直于下层钢管支撑方向按间距＠300布置。
④、胶合板铺钉于上层木枋上。
（2)400×800、400×750的梁（适用1～5＃楼二层梁板）
①、门架平行于梁的方向按间距＠900布置。
②、下层纵向小楞采用Φ48×3。0㎜双钢管平行门架方向布置.
③、上层木枋垂直于下层钢管支撑方向按间距@300布置。
④、胶合板铺钉于上层木枋上.
（2）≤200×500的梁
①、门架平行于梁的方向按间距＠1800布置.
②、下层纵向小楞采用Φ48×3。0㎜双钢管平行门架方向布置。
③、上层木枋垂直于下层钢管支撑方向按间距＠300布置.
④、胶合板铺钉于上层木枋上.
2、梁侧模对拉螺杆设置
2400、1350、1200、900、800高梁分别设置5、3、3、1、1道对拉螺杆，对拉螺杆水平间距取600。
3、水平加固拉杆和剪刀撑
由于楼层高，所以需设置水平加固拉杆和剪刀撑.
（1）纵向水平加强拉杆
纵向水平加强拉杆垂直与门架设置，水平加强拉杆与门架立柱用十字扣扣紧。除顶层和底层门架必须设置外（即扫地杆和顶杆），中间沿高度方向每1。5m设置一道.
（2)横向水平加强拉杆
横向水平拉杆沿水平方向四排架设置一道,沿高度方向拉杆位置、道数一致均与纵向水平拉杆一致。
纵向水平加强拉杆与横向水平加强拉杆用十字扣扣牢。
（3）剪刀撑(同上）
4、搭架顺序：先搭框架梁门架,后搭次梁门架,再搭板的门架，水平杆、剪刀撑设置。
七、支架地基要求
支承在下层楼板上,底板厚180㎜(120㎜），混凝土强度C35，满足承载力要求。
八、模板的拆除
模板拆除应依同条件养护的砼试块强度来确定拆除时间,同时要经监理人员进行验收后才能进行，其标准为:
1、跨度小于或等于８m的梁、板混凝土强度达到75%以上。
2、跨度大于８m的梁、板及悬挑部位混凝土强度须达到100%.
模板支顶的拆除顺序应遵循“分层拆卸，支架、水平拉杆及剪刀撑同步安装与拆除”和“先装后拆,后装先拆"的原则.
九、质量保证措施。
1、施工前由施工员对工人进行详细的技术交底，对支撑门式架的组合排列、模板、支顶的加固等按规范要求安装.
2、地面混凝土垫层应达到一定强度，垫脚木枋要平整,地面做好排水措施.
3、门式架组合安装前应检查门式架是否有破损、立杆垂直、焊口是否有裂缝，确保门式架的质量。
4、模板安装中，严禁使用有裂缝的松杂木枋,对梁底所使用支模的松杂木枋,应事前检查，挑选完整的木枋，梁底模按规范起拱确保模板和支顶系统不变形。
5、门架托座、底座可调螺杆伸出长度不宜大于600。
6、模板支撑体系施工过程中,严格按本方案布置门架间距、跨距，不得随意调大；严格按本方案布置纵横水平加强拉杆和剪刀撑。
7、门架搭设时，垂直度偏差：每步架不得大于h/1000及+2。0；水平度：一跨距内水平架两端高差不得大于h/600及+3。0（h为步距，l为跨距)。
8、模板施工过程由施工员和质安员对其质量进行全面监控。模板安装完成后,项目经理要及时组织施工员、质安员和班组的主要技术人员进行认真的检查验收，并按照有关的检评标准进行。如发现有不合格的必须返工重做至合格标准为止，绝不允许有不合格品流至下一工序.确保模板支顶方案得到落实和按规范施工。
9、浇筑混凝土时，严格监控模板支顶受力状况，发现异常应及时处理，并向有关部门汇报。
十、安全技术措施
1、确立高支撑施工现场安全责任人。
2、要对操作班组(架子工、木工、钢筋工和砼工班）认真做好安全、技术交底工作.
3、高支模施工必须按经审批的方案施工，未经原审批部门同意，任何人不得修改变更。
4、施工过程质安员要对作业人员的安全操作进行监控。确保施工生产安全，并要对支撑系统进行全面稳定性检查。
5、高支模工程安装完成后,必须经公司技术和安全负责人主持验收合格后方能进行钢筋安装.
6、施工前外围脚手架必须先行施工，确保周边的安全环境。施工现场应搭设工作梯，作业人员严禁从支撑系统爬上爬下。
7、作业区内严禁动火，需要动火作业必须向项目部办理动火报批手续.严禁在模板作业区内吸烟,并配置适当的灭火器材.保证施工防火安全。
8、浇筑过程中应派专人负责认真检查、观察支架体系是否牢固、无变形。发现异常情况，应立即暂停施工,迅速疏散人员,待排除险情并
经安全责任人检查同意后方可复工。
9、模板搭设、拆除和砼浇筑期间,要求划定施工作业范围，设立警示牌，严禁非作业人员进入支模底下,并由安全员在现场监护。
10、浇筑砼过程中，出槽的泵送砼要及时摊铺，砼堆高不得大于
400mm，要有施工员现场监控.
十一、梁板模板设计验算书
计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009—2001）、《钢结构设计规范》（GB 50017-2003)、《建筑施工门式钢管脚手架安全技术规范》(JGJ 128－2000）等规范编制.
梁段：2KL28。
计算门架的几何尺寸图
一、参数信息
1。模板支撑及构造参数
梁截面宽度 B（m）：0。40；梁截面高度 D（m）:2.40；
门架型号：MF1219;
门架纵距Lb(m)：0。90；
门架搭设高度（m）：3。00;承重架类型设置:门架平行于梁截面；
门架几何尺寸b（mm）：1219.00，b1（mm）:750。00,h0(mm):1930。00，h1（mm）:1536。00,h2（mm）:100.00，步距(mm)：1950.00；相邻两榀门架的错位尺寸（mm)：600.00;
加强杆的钢管类型：Φ48×3；立杆钢管类型：Φ48×3；
2。荷载参数
新浇混凝土重力密度（kN/m3)：24。00；模板自重(kN/m2）：0。50；钢筋自重(kN/m3）：1.50；
新浇混凝土侧压力标准值(kN/m2)：17.0；振捣混凝土对梁底模板荷载(kN/m2）：2。0；
振捣混凝土对梁侧模板荷载（kN/m2)：4。0；施工荷载(kN/m2）:4。0；
3。材料参数
木材品种：杉木；木材弹性模量E(N/mm2）:9000。0；
木材抗弯强度设计值fm(N/mm2):11。0;木材抗剪强度设计值fv(N/mm2）:1.4；
面板材质：胶合面板；面板厚度（mm）:18。0；
面板弹性模量E（N/mm2）：6000。0；面板抗弯强度设计值fm(N/mm2）：13。0;
4。梁底模板参数
梁底横向支撑截面类型：木方 ： 80×80mm；梁底纵向支撑截面类型：钢管(双钢管） :Ф48×3；
梁底横向支撑间隔距离（mm）:300。0；
5。梁侧模板参数
次楞间距（mm):300;主楞竖向根数:5；
穿梁螺栓直径（mm）：M12；穿梁螺栓水平间距（mm):600；
主楞到梁底距离依次是：150mm，600mm,1100mm，1600mm，2100mm；
主楞材料:圆钢管；
直径（mm）:48。00；壁厚（mm）：3.00；
主楞合并根数:2；
次楞材料：木方;
宽度（mm）：60。00；高度（mm):80.00；
二、梁侧模板荷载计算
按《施工手册》,新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值：
F=0。22γtβ1β2V1/2
F=γH
其中 γ -— 混凝土的重力密度，取24。000kN/m3；
t —- 新浇混凝土的初凝时间，取2.000h;
T -- 混凝土的入模温度，取20.000℃;
V —— 混凝土的浇筑速度，取2.500m/h;
H -— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0。750m;
β1—- 外加剂影响修正系数,取1。200；
β2-— 混凝土坍落度影响修正系数，取0。850。
分别计算得 17。031 kN/m2、18.000 kN/m2,取较小值17.031 kN/m2作为本工程计算荷载。
三、梁侧模板面板的计算
面板为受弯结构，需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
面板计算简图（单位:mm）
1。强度计算
材料抗弯强度验算公式如下：
σ ＝ M/W < f
其中,W -- 面板的净截面抵抗矩，W = 228×1。8×1。8/6=123.12cm3；
M —— 面板的最大弯矩（N·mm）;
σ —— 面板的弯曲应力计算值（N/mm2）；
［f］ —— 面板的抗弯强度设计值（N/mm2）；
按照均布活荷载最不利布置下的三跨连续梁计算：
Mmax = 0.1q1l2+0。117q2l2
其中 ，q —- 作用在模板上的侧压力，包括：
新浇混凝土侧压力设计值: q1= 1。2×2。28×17。03×0。9=41。937kN/m;
振捣混凝土荷载设计值： q2= 1。4×2。28×4×0.9=11。491kN/m;
计算跨度： l = 300mm;
面板的最大弯矩 M = 0.1×41。937×3002 + 0.117 ×11。491×3002 = 4.98×105N·mm；
面板的最大支座反力为:
N=1.1q1l+1.2q2l=1。1×41.937×0。3+1。2×11。491×0。3=17.976kN；
经计算得到,面板的受弯应力计算值: σ = 4.98×105 / 1。23×105=4N/mm2;
面板的抗弯强度设计值： ［f］ = 13N/mm2；
面板的受弯应力计算值 σ =4N/mm2 小于 面板的抗弯强度设计值 ［f］=13N/mm2，满足要求！
2.挠度验算
ν=0。677ql4/（100EI)≤l/250
q—-作用在模板上的新浇筑混凝土侧压力线荷载设计值： q=41。937N/mm；
l——计算跨度： l = 300mm；
E—-面板材质的弹性模量： E = 6000N/mm2;
I——面板的截面惯性矩： I = 228×1。8×1.8×1.8/12=110。81cm4；
面板的最大挠度计算值： ν= 0.677×41。937×3004/（100×6000×1。11×106） = 0。346 mm；
面板的最大容许挠度值：[ν］ = l/250 =300/250 = 1。2mm；
面板的最大挠度计算值 ν=0.346mm 小于 面板的最大容许挠度值 [ν］=1.2mm，满足要求！
四、梁侧模板支撑的计算
1。次楞计算
次楞直接承受模板传递的荷载，按照均布荷载作用下的多连续梁计算.
次楞均布荷载按照面板最大支座力除以面板计算宽度得到：
q=17.976/（2.400—0。120）=7。884kN/m
本工程中，次楞采用木方,宽度60mm，高度80mm，截面惯性矩I，截面抵抗矩W和弹性模量E分别为：
W = 1×6×8×8/6 = 64cm3;
I = 1×6×8×8×8/12 = 256cm4；
E = 9000.00 N/mm2；
计算简图
剪力图（kN)
弯矩图(kN·m）
变形图（mm）
经过计算得到最大弯矩 M = 0.174 kN·m，最大支座反力 R= 4。056 kN，最大变形 ν= 0.074 mm
（1）次楞强度验算
强度验算计算公式如下：
σ = M/W<［f］
经计算得到，次楞的最大受弯应力计算值 σ = 1。74×105/6。40×104 = 2.7 N/mm2;
次楞的抗弯强度设计值： ［f］ = 11N/mm2；
次楞最大受弯应力计算值 σ = 2.7 N/mm2 小于 次楞的抗弯强度设计值 ［f]=11N/mm2,满足要求!
（2）次楞的挠度验算
次楞的最大容许挠度值: [ν] = 500/400=1。25mm；
次楞的最大挠度计算值 ν=0.074mm 小于 次楞的最大容许挠度值 ［ν］=1。25mm，满足要求！
2。主楞计算
主楞承受次楞传递的集中力，取次楞的最大支座力4.056kN，按照集中荷载作用下的三跨连续梁计算.
本工程中,主楞采用圆钢管,直径48mm，壁厚3mm，截面惯性矩I和截面抵抗矩W分别为：
W = 2×4。493=8。99cm3;
I = 2×10.783=21。57cm4；
E = 206000.00 N/mm2；
主楞计算简图
主楞计算剪力图（kN)
主楞计算弯矩图(kN·m）
主楞计算变形图（mm）
经过计算得到最大弯矩 M = 0。548 kN·m，最大支座反力 R= 9。025 kN，最大变形 ν = 0.293 mm
(1)主楞抗弯强度验算
σ = M/W〈［f］
经计算得到，主楞的受弯应力计算值: σ = 5。48×105/8。99×103 = 60。9 N/mm2；主楞的抗弯强度设计值： [f］ = 205N/mm2;
主楞的受弯应力计算值 σ =60。9N/mm2 小于 主楞的抗弯强度设计值 [f]=205N/mm2，满足要求！
(2）主楞的挠度验算
根据连续梁计算得到主楞的最大挠度为 0.293 mm
主楞的最大容许挠度值: ［ν］ = 600/400=1.5mm;
主楞的最大挠度计算值 ν=0。293mm 小于 主楞的最大容许挠度值 [ν]=1。5mm,满足要求！
五、穿梁螺栓的计算
验算公式如下:
N〈[N]= f×A
其中 N -- 穿梁螺栓所受的拉力；
A —— 穿梁螺栓有效面积 （mm2）；
f -— 穿梁螺栓的抗拉强度设计值，取170 N/mm2；
穿梁螺栓型号： M12 ；查表得:
穿梁螺栓有效直径： 9。85 mm；
穿梁螺栓有效面积： A = 76 mm2;
穿梁螺栓所受的最大拉力： N =9。025 kN.
穿梁螺栓最大容许拉力值: [N］ = 170×76/1000 = 12。92 kN;
穿梁螺栓所受的最大拉力 N=9。025kN 小于 穿梁螺栓最大容许拉力值 ［N］=12。92kN，满足要求！
六、梁底模板计算
面板为受弯结构，需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小，按支撑在底撑上的三跨连续梁计算。
强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载.
1.抗弯强度验算
计算公式如下：
M=0。1ql2
其中， M-—面板计算最大弯矩（N·mm)；
l——计算跨度（梁底支撑间距)： l =300。000mm；
q--作用在模板上的压力线荷载，它包括:
新浇混凝土及钢筋荷载设计值（kN/m）：
q1：1。2×（24+1。5)×2。4×0。4×0。9=26。438kN/m；
模板结构自重荷载（kN/m）:
q2：1。2×0。5×0.4×0.9=0。216kN/m
施工与振捣混凝土时产生的荷载(kN/m）:
q3： 1.4×（4+2)×0.4×0.9=3。024kN/m；
q = q1 + q2 + q3=26.438+0。216+3.024=29.678kN/m;
面板的最大弯矩：M = 0。1×29.678×3002= 267105。6N·mm；
按以下公式进行面板抗弯强度验算:
σ = M/W〈f
其中， σ —-面板承受的应力（N/mm2）;
M --面板计算最大弯矩（N·mm）;
W -—面板的截面抵抗矩
W=bh2/6
b：面板截面宽度,h：面板截面厚度；
W=0。400×103×18.0002/6=21600.000 mm3；
f ——面板截面的抗弯强度设计值（N/mm2）； f=13。000N/mm2;
面板截面的最大应力计算值: σ = M/W =267105.600 /21600。000 = 12。366N/mm2;
面板截面的最大应力计算值： σ =12。366N/mm2 小于面板截面的抗弯强度设计值 [f］=13N/mm2，满足要求！
2。挠度验算
根据《建筑施工计算手册》钢度验算采用标准荷载，同时不考虑振动荷载作用.
最大挠度计算公式如下：
ν=0。677ql4/（100EI)≤［ν]=l/250
其中，q—-作用在模板上的压力线荷载：
q =（(24。0+1.50）×2。400+0。50）×0.40 = 24。68N/mm；
l—-计算跨度（梁底支撑间距)： l =300。00mm;
E--面板的弹性模量: E = 6000。0N/mm2；
I--面板的截面惯性矩: I =40。000×1。8003/12 = 19.440cm4；
面板的最大允许挠度值:[ν］ =300/250 = 1。2mm;
面板的最大挠度计算值： ν= 0。677×24。68×3004/（100×6000×1.94×105）=1.143mm；
面板的最大挠度计算值： ν=1。143mm 小于 面板的最大允许挠度值：[ν] = 1。2mm,满足要求!
七、梁底纵、横向支撑计算
（一）、梁底横向支撑计算
本工程梁底横向支撑采用木方 ： 80×80mm.
强度及抗剪验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。
1.荷载的计算
（1)钢筋混凝土梁自重（kN/m）：
q1=(24+1。5）×2。4×0.3=18.36kN/m;
(2）模板的自重荷载（kN/m）:
q2=0。5×（2×2。4+0.4)/0.4×0.3=1.95kN/m
（3）施工与振捣混凝土时产生的荷载（kN/m)：
经计算得到，活荷载标准值
P1=（4+2)×0.3=1.8kN/m;
恒荷载设计值： q = 1。2×18。36×0。9+1.2×1。95×0.9=21。935kN/m;
活荷载设计值： P = 1。4×1。8×0.9=2.268kN/m;
线荷载设计值: q = 21。935+2。268 =24。203kN/m；
简图（kN·m)
剪力图（kN)
弯矩图(kN·m)
变形图(mm）
横向支撑的支座力N1=N4=0.592 kN；N2=N3=5.433 kN；
横向支撑杆最大弯矩值为 M= 0.58 kN·m；
横向支撑的最大受弯应力计算值 : σ=0。582×106 /85333.33=6.8 N/mm2；
截面抗剪强度必须满足：
τ = 3V/（2bh0)≤fv
梁底横向支撑受剪应力计算值 τ = 3×5.433×103/(2×80.000×80。000) = 1.273N/mm2；
横向支撑的最大挠度：ν=0。619 mm；
横向支撑的允许挠度: [ν］=1219。000/250=4。876 mm；
横向支撑的最大应力计算值 6。824 N/mm2 小于 横向支撑的抗弯强度设计值 ［f]=11。000 N/mm2,满足要求!
横向支撑的受剪应力计算值 1.273 N/mm2 小于 抗剪强度设计值 ［τ］=1。400 N/mm2，满足要求！
横向支撑的最大挠度 ν=0。619 mm 小于 最大允许挠度 ［ν]=4。876 mm，满足要求！
（二）、梁底纵向支撑计算
本工程梁底纵向支撑采用钢管（双钢管） ：Ф48×3。
1.荷载的计算
梁底纵向支撑的荷载主要是梁底横向支撑作用在上面的集中力,根据梁底横向支撑的连续梁程序，求得梁底纵向支撑的集中荷载为：
P=N2=5。43kN。
2.抗弯强度及挠度验算
梁底纵向支撑，按集中荷载三跨连续梁计算（附计算简图)：
梁底纵向支撑计算简图
梁底纵向支撑梁剪力图(kN）
梁底纵向支撑梁弯矩图（kN·m）
梁底纵向支撑梁变形图（mm）
最大弯矩：M= 1。303 kN·m
最大剪力:V= 9。418 kN
最大变形（挠度）：ν＝1.598 mm
按以下公式进行梁底纵向支撑抗弯强度验算：
σ = M/W〈f
其中， σ ——梁底纵向支撑承受的应力（N/mm2）;
M -—梁底纵向支撑计算最大弯矩（N·mm）;
W —-梁底纵向支撑的截面抵抗矩 :
截面抵抗矩 W=8980mm3；
［f］ -—梁底纵向支撑截面的抗弯强度设计值(N/mm2） ［f]=205。000N/mm2;
[w］ —-最大容许挠度（mm） ［w]= 900.000/250 = 3。600 mm;
梁底纵向支撑截面的最大应力计算值： σ = M/W = 1。303×106/8980。000 = 145。135 N/mm2
梁底纵向支撑的最大应力计算值 145。135 N/mm2 小于 梁底纵向支撑抗弯强度设计值 205N/mm2，满足要求！
梁底纵向支撑的最大挠度计算值 ： ν=1。598mm 小于梁底纵向支撑的最大允许挠度 ［ν] =3。6mm,满足要求！
3。抗剪强度验算
截面抗剪强度必须满足：
τ = 2V/A≤fv
其中，A -—钢管的截面面积,对于双钢管，取2倍的单钢管截面面积
梁底纵向支撑受剪应力计算值 τ = 2×9.418×103/（2×457。000） = 20。608N/mm2；
梁底纵向支撑抗剪强度设计值 ［fv］ = 120。000 N/mm2；
梁底纵向支撑的受剪应力计算值 20。608 N/mm2 小于 梁底纵向支撑抗剪强度设计值 120N/mm2，满足要求！
八、门架荷载计算
1。门架及其构配件自重
门架及其构配件自重荷载标准值包括以下内容：
（1）模板支架自重产生的轴向力NGK1（kN）
门架的每跨距内，每步架高内的构配件及其重量分别为：
MF1219 1榀 0。224 kN
交叉支撑 2副 2×0。04=0。08 kN
连接棒 2个 2×0。165=0。33 kN
锁臂 2副 2×0。184=0。368 kN
合计 1.002 kN
经计算得到，模板支架自重合计NGk1 = 1。002×［3/1.95］取整=1。002 kN.
（2）加固杆、剪刀撑和附件等产生的轴向力NGK2（kN）
剪刀撑采用 Φ48×3mm钢管，按照5步4跨设置
剪刀撑与水平面夹角:
α =arctg( （5×1。950）/ （ 4×（0。900+1。219） ） ）= 49。00
每米模板支架高中剪刀撑自重：
2 ×32。634×10-3 /sinα= 0。086kN/m；
水平加固杆采用 Φ48×3 mm钢管，按照5步4跨设置，则每跨距内每米模板支架高中水平加固杆自重：
32.634×10—3 × （0.900+1.219） / (5×1。950） = 0.007kN/m；
每跨内的直角扣件4个,旋转扣件4个，每米高的扣件自重:
(4×0.0135+4×0。0145） /1.95=0。057kN/m；
每米高的附件重量为0。010kN/m；
经计算得到，脚手架加固杆、剪刀撑和附件等产生的轴向力合计 NGk2 =（0。086+0.007+0。057+0.010）×3。000= 0。483 kN；
门架及其构配件自重荷载设计值总计为 NG =(1。002+0.483）×3.000×1.2= 5.346 kN;
2.上部传递下来的荷载
上部荷载由梁底纵向支撑直接通过顶托传递下来。根据上面的连续梁程序求得：
NQ = 17。747 kN；
九、立杆的稳定性计算
作用于一榀门架的轴向力设计值计算公式（不组合风荷载)
N=NG+NQ
其中 NG —— 门架及其构配件自重，NG = 5。346 kN；
　　 NQ —- 由上部梁支撑传递下来的荷载值,NQ = 17.747 kN；
经计算得到，N = 31。261 kN。
门式钢管脚手架的稳定性按照下列公式计算
N≤Nd
其中 N -- 作用于一榀门架的轴向力设计值，N = 31.261 kN；
　　 Nd —— 一榀门架的稳定承载力设计值（kN）;
一榀门架的稳定承载力设计值以下公式计算
Nd=φ·A·f·k0
i=（I/A1)1/2
I=I0+I1·h1/h0
其中φ—- 门架立杆的稳定系数,由长细比 kho/i 查表得到,φ =0.573；
　　 k -— 调整系数，k=1。13;
　　 k0 —— 一榀门架的承载力修正系数，k0=0。8;
　　 i -- 门架立杆的换算截面回转半径，i=2.14 cm；
　　 h0 -- 门架的高度，h0=1。93m；
　　 I0 —— 门架立杆的截面惯性矩，I0=10.78 cm4；
　　 A1 —— 门架立杆的截面面积，A1=4.24 cm2；
　　 h1 —— 门架加强杆的高度,h1=1.54m；
　　 I1 -- 门架加强杆的截面惯性矩,I1=10。78 cm4;
　　 f —- 门架钢材的强度设计值，f=205 N/mm2。
　　 A -— 一榀门架立杆的截面面积，A=8。48 cm2；
　　 I -— 门架立杆的换算截面惯性矩，I=19。36 cm4;
　　 I=I0+I1×h1/h0=10。780+10。780×1536。000/1930.000=19.359 cm4
经计算得到,Nd= 79.688 kN.
立杆的稳定性计算 N 〈 Nd,满足要求！
第 18 页 共24页
