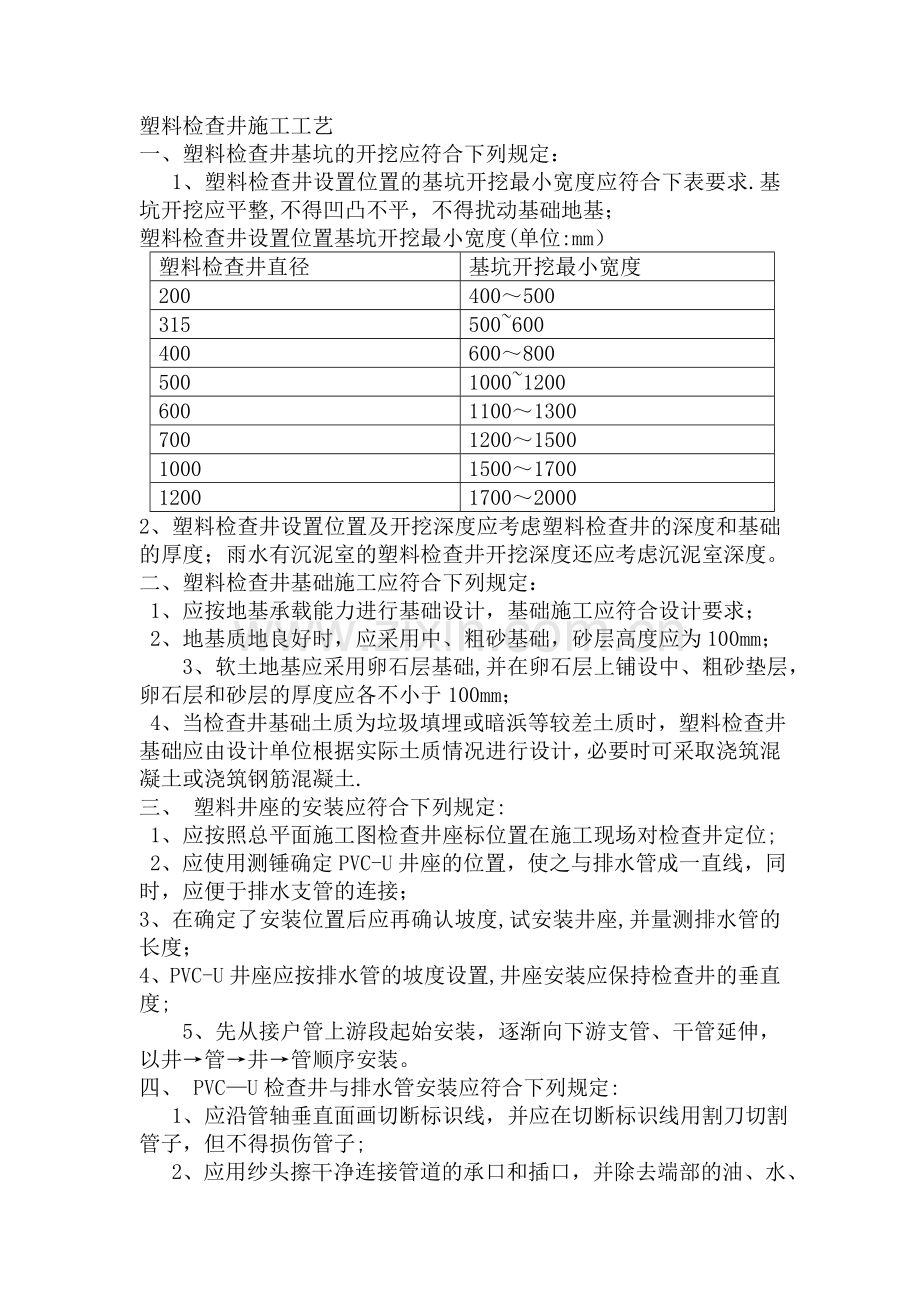

塑料检查井施工工艺
一、塑料检查井基坑的开挖应符合下列规定：
1、塑料检查井设置位置的基坑开挖最小宽度应符合下表要求.基坑开挖应平整,不得凹凸不平，不得扰动基础地基；
塑料检查井设置位置基坑开挖最小宽度(单位:mm）
塑料检查井直径
基坑开挖最小宽度
200
400～500
315
500~600
400
600～800
500
1000~1200
600
1100～1300
700
1200～1500
1000
1500～1700
1200
1700～2000
2、塑料检查井设置位置及开挖深度应考虑塑料检查井的深度和基础的厚度；雨水有沉泥室的塑料检查井开挖深度还应考虑沉泥室深度。
二、塑料检查井基础施工应符合下列规定：
1、应按地基承载能力进行基础设计，基础施工应符合设计要求；
2、地基质地良好时，应采用中、粗砂基础，砂层高度应为100mm；
3、软土地基应采用卵石层基础,并在卵石层上铺设中、粗砂垫层，卵石层和砂层的厚度应各不小于100mm；
4、当检查井基础土质为垃圾填埋或暗浜等较差土质时，塑料检查井基础应由设计单位根据实际土质情况进行设计，必要时可采取浇筑混凝土或浇筑钢筋混凝土.
三、 塑料井座的安装应符合下列规定:
1、应按照总平面施工图检查井座标位置在施工现场对检查井定位;
2、应使用测锤确定PVC-U井座的位置，使之与排水管成一直线，同时，应便于排水支管的连接；
3、在确定了安装位置后应再确认坡度,试安装井座,并量测排水管的长度；
4、PVC-U井座应按排水管的坡度设置,井座安装应保持检查井的垂直度;
5、先从接户管上游段起始安装，逐渐向下游支管、干管延伸，以井→管→井→管顺序安装。

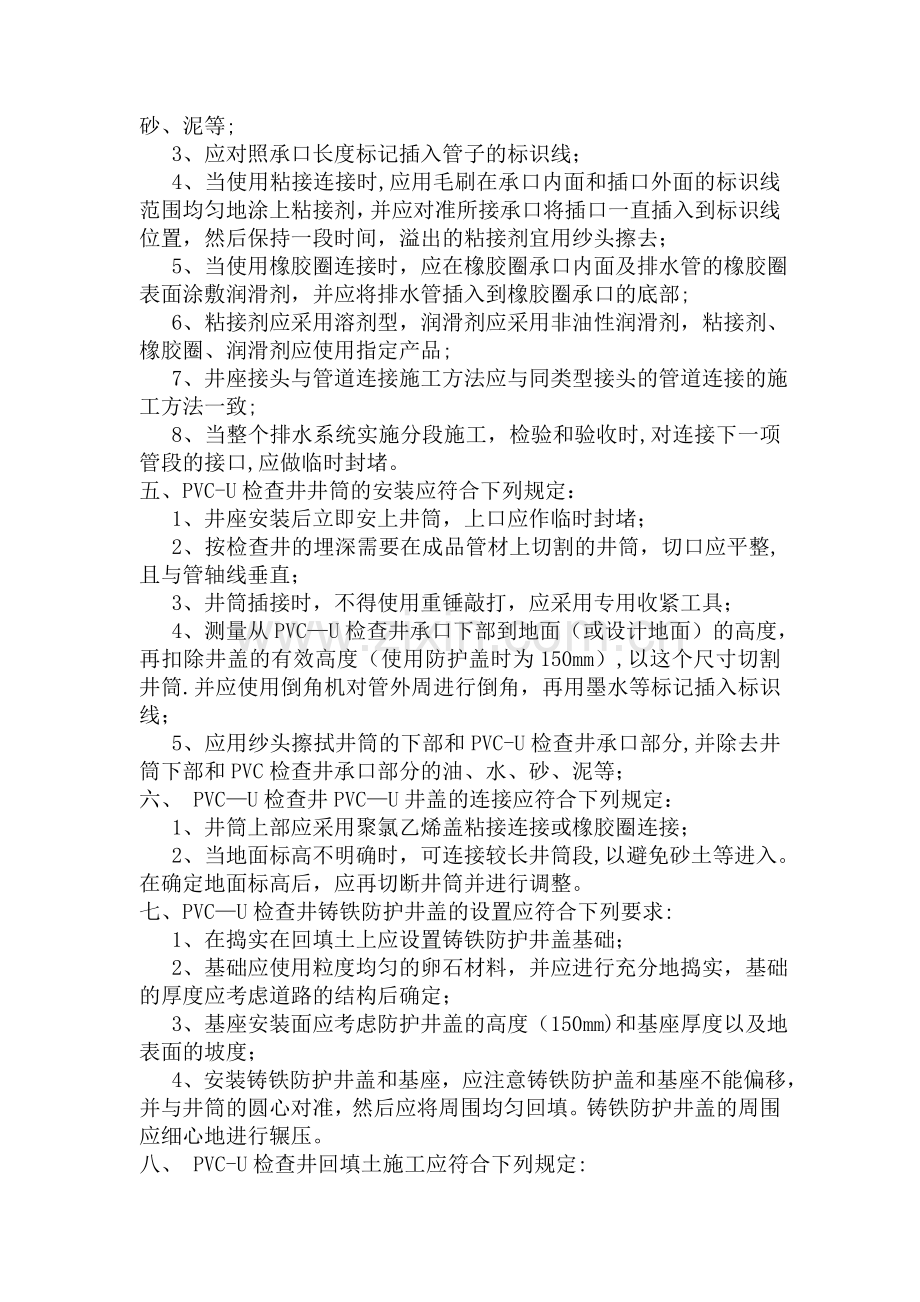

四、 PVC—U检查井与排水管安装应符合下列规定:
1、应沿管轴垂直面画切断标识线，并应在切断标识线用割刀切割管子，但不得损伤管子;
2、应用纱头擦干净连接管道的承口和插口，并除去端部的油、水、砂、泥等;
3、应对照承口长度标记插入管子的标识线；
4、当使用粘接连接时,应用毛刷在承口内面和插口外面的标识线范围均匀地涂上粘接剂，并应对准所接承口将插口一直插入到标识线位置，然后保持一段时间，溢出的粘接剂宜用纱头擦去；
5、当使用橡胶圈连接时，应在橡胶圈承口内面及排水管的橡胶圈表面涂敷润滑剂，并应将排水管插入到橡胶圈承口的底部;
6、粘接剂应采用溶剂型，润滑剂应采用非油性润滑剂，粘接剂、橡胶圈、润滑剂应使用指定产品;
7、井座接头与管道连接施工方法应与同类型接头的管道连接的施工方法一致;
8、当整个排水系统实施分段施工，检验和验收时,对连接下一项管段的接口,应做临时封堵。
五、PVC-U检查井井筒的安装应符合下列规定：
1、井座安装后立即安上井筒，上口应作临时封堵；
2、按检查井的埋深需要在成品管材上切割的井筒，切口应平整,且与管轴线垂直；
3、井筒插接时，不得使用重锤敲打，应采用专用收紧工具；
4、测量从PVC—U检查井承口下部到地面（或设计地面）的高度，再扣除井盖的有效高度（使用防护盖时为150mm）,以这个尺寸切割井筒.并应使用倒角机对管外周进行倒角，再用墨水等标记插入标识线；
5、应用纱头擦拭井筒的下部和PVC-U检查井承口部分,并除去井筒下部和PVC检查井承口部分的油、水、砂、泥等；
六、 PVC—U检查井PVC—U井盖的连接应符合下列规定：
1、井筒上部应采用聚氯乙烯盖粘接连接或橡胶圈连接；
2、当地面标高不明确时，可连接较长井筒段,以避免砂土等进入。在确定地面标高后，应再切断井筒并进行调整。
七、PVC—U检查井铸铁防护井盖的设置应符合下列要求:
1、在捣实在回填土上应设置铸铁防护井盖基础；
2、基础应使用粒度均匀的卵石材料，并应进行充分地捣实，基础的厚度应考虑道路的结构后确定；
3、基座安装面应考虑防护井盖的高度（150mm)和基座厚度以及地表面的坡度；
4、安装铸铁防护井盖和基座，应注意铸铁防护盖和基座不能偏移，并与井筒的圆心对准，然后应将周围均匀回填。铸铁防护井盖的周围应细心地进行辗压。
八、 PVC-U检查井回填土施工应符合下列规定:
1、回填应在排水管线（含管道和检查井等）验收合格后进行；
2、回填土时应使用砂和优质土，应用土夯、脚踏、捣实椿等分成几层夯实，每层填土厚度300mm，夯实至200mm的厚度,并应回填至盖与地面相平；
3、回填每一层都应对称夯实，其密实度与管道回填一致;
4、回填土不得回填淤泥、垃圾和冻土等，不得夹杂石块、砖及其他带有棱角的硬块物体;
5、使用初生土时，石头、瓦砾、木片等对管子和PVC—U检查井产生不良影响的固体物应先清除干净；
6、回填时应保证井筒不致倾斜。
