施工缝留置专项施工方案.docx

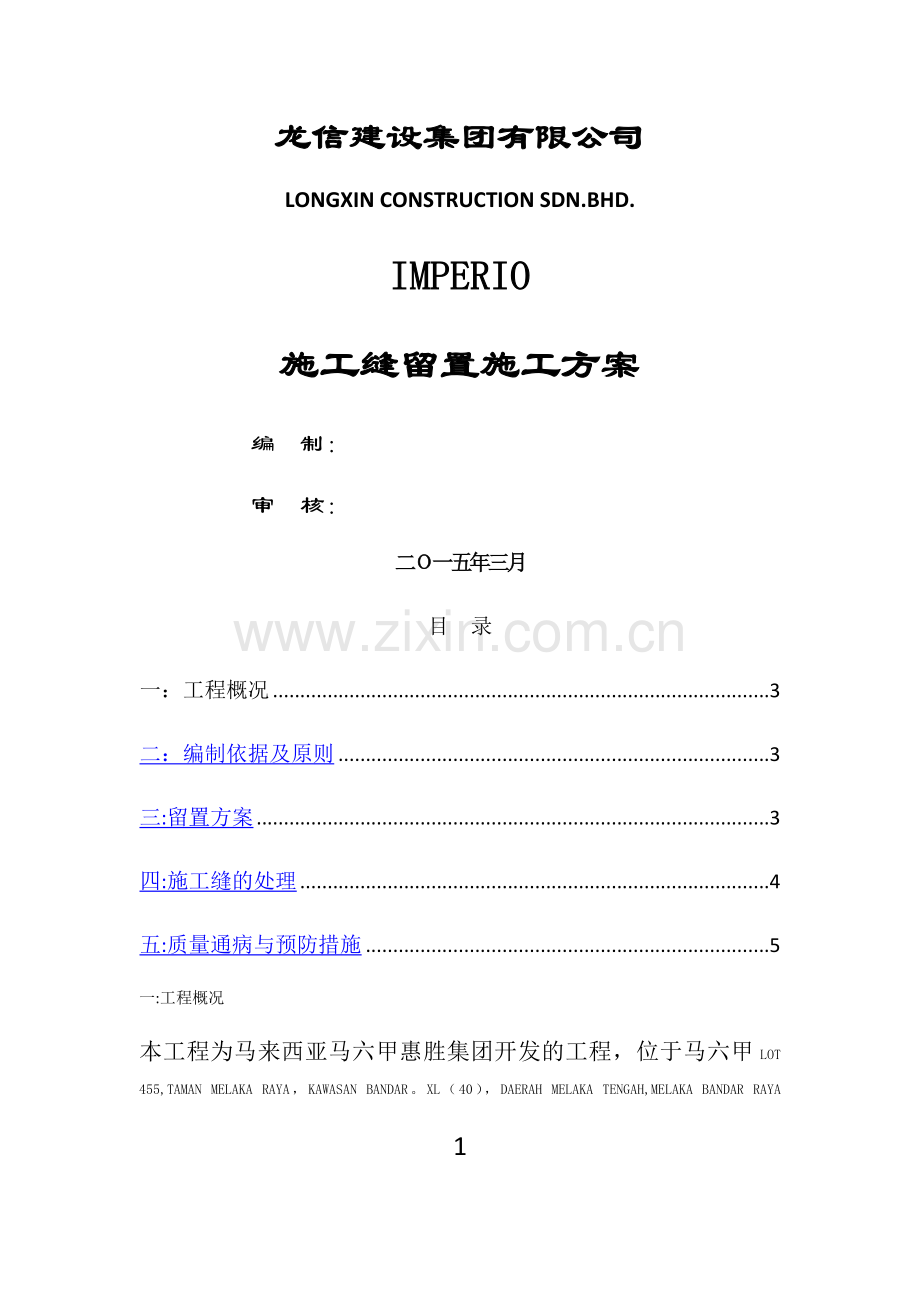

龙信建设集团有限公司
LONGXIN CONSTRUCTION SDN.BHD.
IMPERIO
施工缝留置施工方案
编 制：
审 核：
二Ｏ一五年三月
目 录
一：工程概况 3
二：编制依据及原则 3
三:留置方案 3
四:施工缝的处理 4
五:质量通病与预防措施 5
一:工程概况

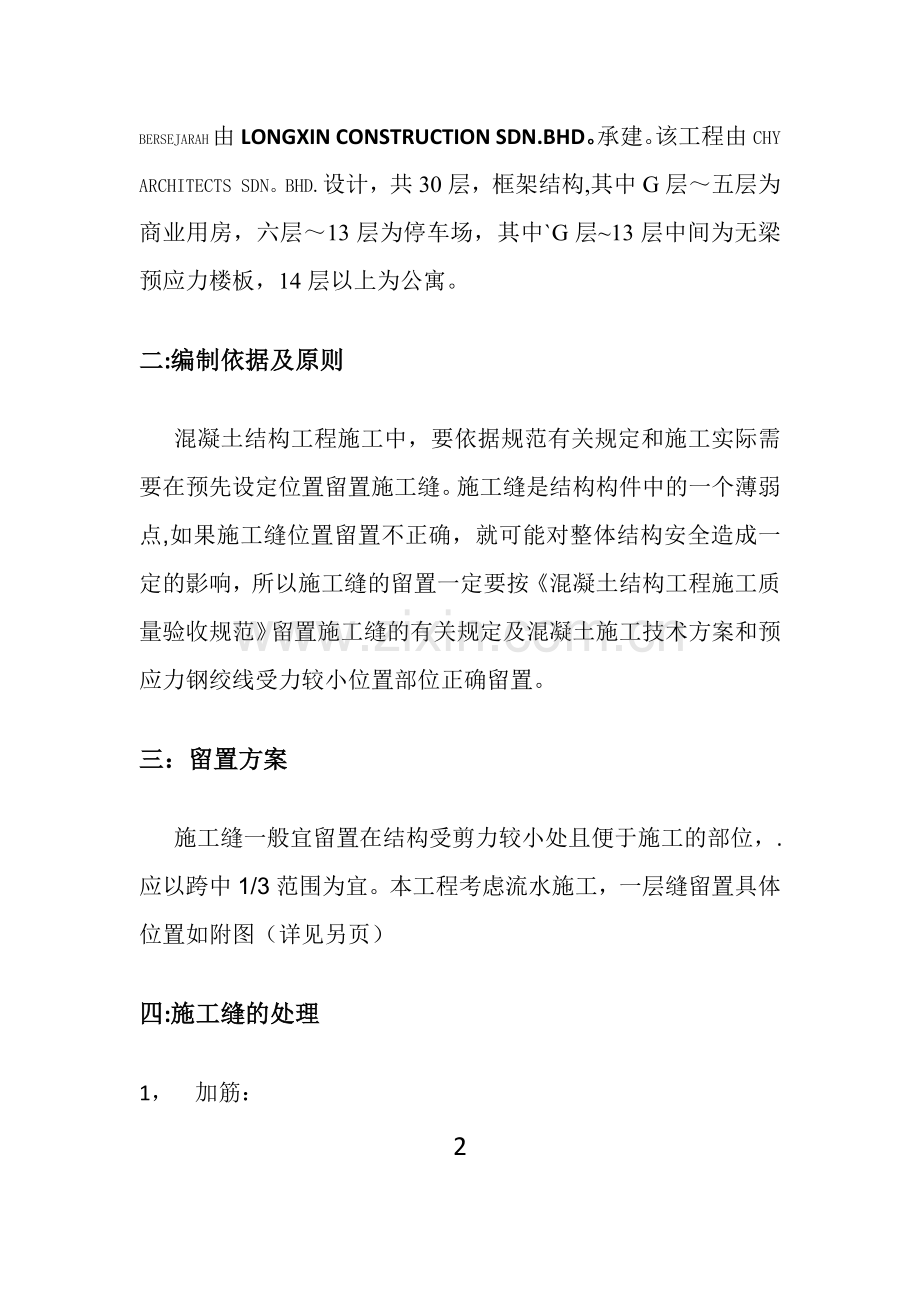

本工程为马来西亚马六甲惠胜集团开发的工程，位于马六甲LOT 455,TAMAN MELAKA RAYA，KAWASAN BANDAR。XL（40），DAERAH MELAKA TENGAH,MELAKA BANDAR RAYA BERSEJARAH由LONGXIN CONSTRUCTION SDN.BHD。承建。该工程由CHY ARCHITECTS SDN。BHD.设计，共30层，框架结构,其中G层～五层为商业用房，六层～13层为停车场，其中`G层~13层中间为无梁预应力楼板，14层以上为公寓。
二:编制依据及原则
混凝土结构工程施工中，要依据规范有关规定和施工实际需要在预先设定位置留置施工缝。施工缝是结构构件中的一个薄弱点,如果施工缝位置留置不正确，就可能对整体结构安全造成一定的影响，所以施工缝的留置一定要按《混凝土结构工程施工质量验收规范》留置施工缝的有关规定及混凝土施工技术方案和预应力钢绞线受力较小位置部位正确留置。
三：留置方案
施工缝一般宜留置在结构受剪力较小处且便于施工的部位，.应以跨中1/3范围为宜。本工程考虑流水施工，一层缝留置具体位置如附图（详见另页）
四:施工缝的处理
1， 加筋：
（1）板：在施工缝部位按图纸底板钢筋隔一布一设置。每端伸入砼500mm。
2砼交接处的处理
（1)立缝表面凿毛法砼终凝后,在允许拆模时轻轻将缝面的挡板拆除，用斩斧或钢杆将表面凿毛,清理松动石子,此时砼强度很低,凿深20~30MM较容易，待二次浇筑砼时，提前用压力水将缝面冲洗干净，边浇边刷素水泥浆一道，以增强咬合力.
(2）增加粗骨料法梁、板体积较大造成留置缝厚大，表面的浮浆层、泌水层也相应厚，施工缝的处理难度较大；如采取刮除表面的浮浆或二次振捣效果不佳，可采用添加粗骨料的方法,将级配干净的碎石撒入浮浆内,重新振捣防止石子集中.这样会使缝处浇筑砼在体积较大处时粗细骨料均匀,水泥浆不会流失且强度不会降低，亦能提高新旧界面的粘结力和咬合力。
(3)清除浮浆法当砼体量较小，简单的方法是铁抹子将表面的浮浆刮去一层，深度＜25MM，并挖压出条纹状，可以提高水平施工缝的粘结质量，对新旧砼结合有利。
(4)二次开发振捣法掌握好时间，在砼初凝后，终凝前进行二次重振，这样会对沉下的石子和上浮浆水重新搅拌组合一次，使之更均匀密实,缝的重新振捣实践表明是有效措施之一。
五：质量通病与预防措施
施工缝的危害同一次性现浇结构相比，施工缝对结构的整体性带来一定的危害,这是由于第一次表面已终凝第二次浇筑时在原截面上存在冷缝，新旧截面粘结力受到削弱，降低结构的承载能力，所以在施工过程中对一下常见的问题要严格按要求施工.
1， 梁因配筋较多，堵头插板固定难度大,支护不严,往往施工缝形成近似台阶的斜缝，突出的不规则部分成为薄弱处。从其表面分析，突出的部分多为振时推进的砂浆,较松散，缺乏粗骨料，强度底；当第二次再浇筑时，新入模的砼自重及冲击力，会使刚度较低的突出部分悬空局部压碎或产生裂缝，形成隐形内伤。在梁、板的施工缝处很容易发现外部延伸出来的裂缝，所以堵头插板必须严格按要求固定及支护。
2， 施工缝留置位置不准确.没有按施工方案的具体尺寸施工。导致施工缝没有在受力最小的部位留置，对结构安全造成隐患,所以现场施工管理人员对施工工人严格按施工方案要求。
3， 接茬浇筑时,施工缝杂物未清理干净；凿毛不彻底，砼表
面浮浆没有清理到位;浇水没有充分湿润,造成新旧混凝土咬合力降低。所以现场管理人员对施工工人严格按照施工方案要求。
后附流水施工分区图
