国祯家园A区人防地下室及地下车库 基坑支护及降水施工方案

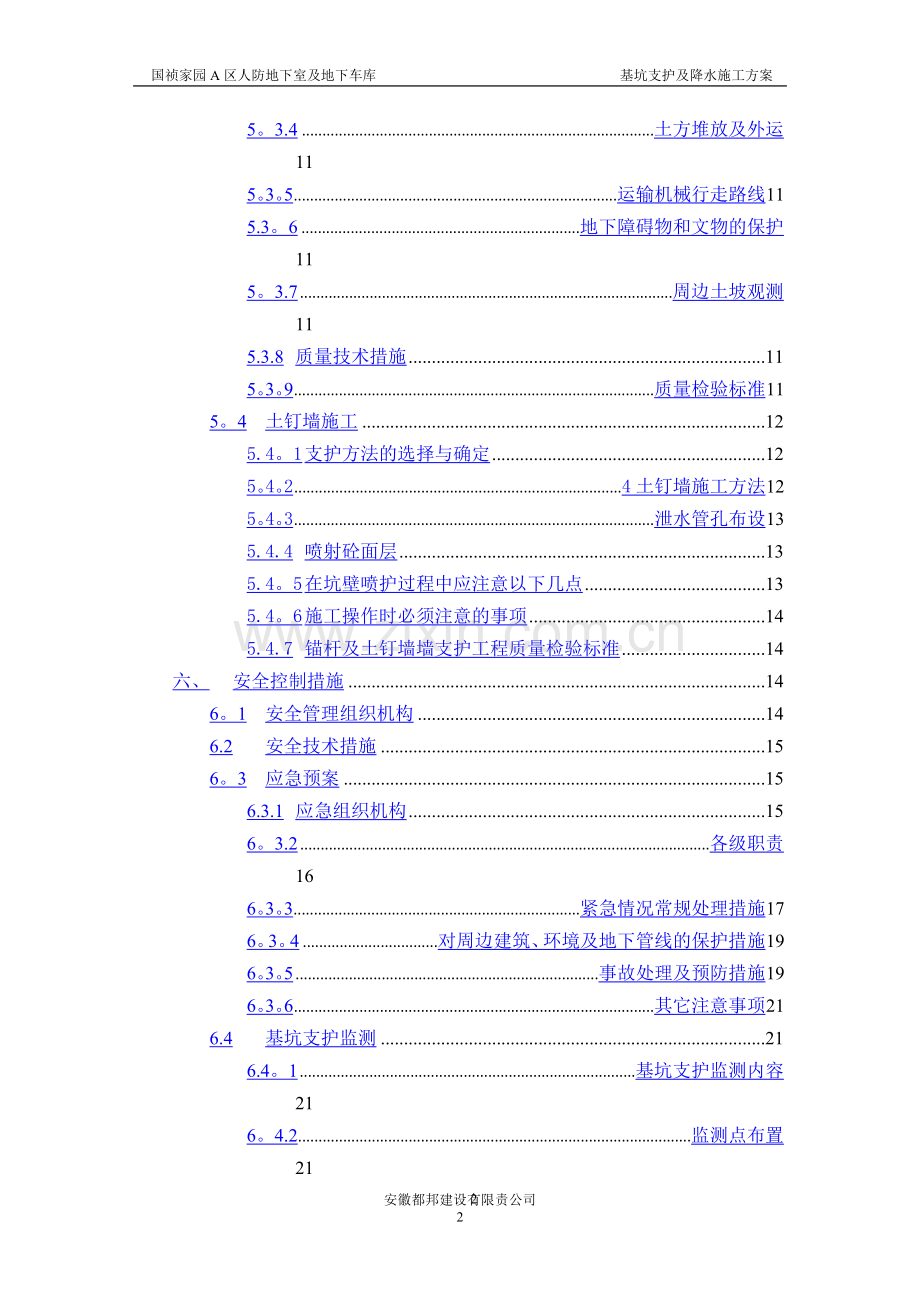

目 录
一、 编制依据 3
二、 工程概况 3
2。1 工程概况 3
2。2 工程地质情况 3
2。2。1 地质概况 3
2.2。2 地下水情况 4
2.3 基坑周边环境情况 4
2.4 施工要求 5
三、 项目组织机构 5
四、 施工部署 6
4.1。 质量目标 6
4。2. 安全目标 6
4.3。 工期目标 6
4。4。 材料及设备计划 6
4.5。 施工组织 7
五、 主要施工方法 8
5.1 基坑支护总体工艺流程 8
5。2 施工降水 8
5。2.1 降水井选择 8
5.2.2 施工工艺流程 8
5。2.3 施工准备 8
5。2。4 操作要点 8
5。2.5 质量要求 9
5.2。6 安全要求 9
5。2。7 环保措施 9
5。3 土方开挖 10
5.3。1 机械选择 10
5。3。2 劳动力的计划 10
5.3.3 土方开挖顺序 10
5。3.4 土方堆放及外运 11
5。3。5 运输机械行走路线 11
5.3。6 地下障碍物和文物的保护 11
5。3.7 周边土坡观测 11
5.3.8 质量技术措施 11
5。3。9 质量检验标准 11
5。4 土钉墙施工 12
5.4。1 支护方法的选择与确定 12
5。4。2 4土钉墙施工方法 12
5。4。3 泄水管孔布设 13
5.4.4 喷射砼面层 13
5.4。5 在坑壁喷护过程中应注意以下几点 13
5.4。6 施工操作时必须注意的事项 14
5.4.7 锚杆及土钉墙墙支护工程质量检验标准 14
六、 安全控制措施 14
6。1 安全管理组织机构 14
6.2 安全技术措施 15
6。3 应急预案 15
6.3.1 应急组织机构 15
6。3.2 各级职责 16
6。3。3 紧急情况常规处理措施 17
6。3。4 对周边建筑、环境及地下管线的保护措施 19
6。3。5 事故处理及预防措施 19
6。3。6 其它注意事项 21
6.4 基坑支护监测 21
6.4。1 基坑支护监测内容 21
6。4.2 监测点布置 21
6。4。3 监测频率 21
6.4。4 监测方法及观测精度 22
6。4.5 预警 22
6.4。6 监测要求 23
七、 相关图纸 23
国祯家园A区人防地下室及地下车库
基坑支护及降水施工方案
一、编制依据
1。1 施工合同：《建筑工程施工合同》；
1。2 施工组织设计：《施工组织设计》；
1。3 施工图纸及基坑支护设计图纸；
1.4 阜阳市建筑勘察设计院提供的工程地质勘察报告
1。5 现行主要施工规范
1。5.1 《建筑基坑支护技术规程》JGJ120—2012
1。5.2 《基坑土钉墙支护技术规程》CECS96:97
1.5.3 《建筑施工安全检查标准》JGJ59—2011
1。5。4 《施工现场临时用电安全技术规范》JGJ46—2005
1。5。5 《施工现场机械设备检查技术规程》JGJ160—2008
1。6 《危险性较大的分部分项工程安全管理办法》建质字［2009]87号
二、工程概况
2。1工程概况
工程名称：国祯家园A区人防地下室
建设单位：阜阳国祯置业发展有限公司
设计单位：阜阳市建筑勘察设计院
勘察单位:阜阳市建筑勘察设计院
监理单位:安徽永信人防工程监理有限公司
施工单位：安徽都邦建设有限责任公司
本工程包括人防地下室及地下车库，上部七栋住宅楼，分别为13层，均为框剪结构平板式筏板基础；本支护工程为临时性工程，基坑侧壁安全等级为二级,基坑有效支护深度为5.8米。本基坑支护工程形式:简易土钉墙墙支护;降水采用深层井点降水.
2.2工程地质情况
2。2.1地质概况
第1层, 素填土，层厚0。40～2。00米，平均厚0.93米；
第2层, 粉质黏土,层厚3。00～5。60米，平均厚4。39米；
第3层, 粉质黏土，层厚0。70～3.20米,平均厚1。59米；
第4层， 粉质夹黏土,层厚3。50~9。00米,平均厚6。46米；
第5层， 黏土,层厚4。50～7.90米，平均厚5。75米；
第6层, 粉土，层厚1.50～4。00米，平均厚2.68米；
第7层， 粉质黏土，最大探明厚度7。50米，至高程1.58米；
2。2。2地下水情况
a.地下水类型及补给：钻孔揭示的地下水中，上部为潜水,主要由大气降水下渗补给,排泄以大气蒸发为主,并与地表水侧向互补；下部4、6层中存在有层间水，具微承压性,主要接受大气降水入渗及侧向补给.
b。地下水位：勘察期间测得钻孔中稳定潜水位25.97米,埋深3。90米，水位随季节变化，冬春季节水位低，夏秋季节水位高变化幅度在地面下1～3米。因本地区未对地下水位进行专门长期观测、统计,根据勘察资料，该场区近几年最高水位埋深约1。0米,高程约28.8米。
c.渗透系数：根据勘察资料,上部土层（7米以浅)为黏性土，属极微透水层，场地内上部土层的渗透系数 ：
层序
岩土名称
渗透系数
备注
渗透性等级
2
粉质黏土
3。0×10-7
经验值
极微渗透
3
粉质黏土
2。0×10—7
经验值
极微渗透
4
粉土夹黏土
3。0×10-4
经验值
弱渗透
5
黏土
3。0×10—6
经验值
微渗透
d。腐蚀性：根据区域水文地质资料，场地环境类型为Ⅲ类，地下水以HCO3—-SO42—-Ca2+性，地下水及土对混凝土及混凝土中钢筋具微腐蚀性.
2。3基坑周边环境情况
2.3。1基坑周边较为平坦,基坑东侧米有既有建筑民房，有些是临时建筑,施工降水可能对其有产生影响，且协调群众关系较为困难,施工中应对该部分民房进行调查,必要时应拍摄照片及录像；
2。3.2支护施工区域均无管网线分布、埋深,便于正常有序地进行施工。
24
安徽都邦建设有限责公司
24
2。4施工要求
2.4。1基坑支护施工与土方开挖配合基坑开挖施工必须严格按设计要求进行.
施工程序
施工前，先查清周边地下管线的分布、埋置深度.
先进行地表排水明沟及地表集水井施工→分层分段施工土钉→分层开挖土体至地下室底板底标高→人工边坡修土变设坑底垫层→设坑底集中排水→挖地槽至承台及地梁底标高，并设好垫层→施工基础梁板→做地下室柱及砼墙壁→分层回填夯实→向上作业.
2.4。2挖土施工具体要求如下:
a.基坑开挖前先进行场地内清理，保证坑边荷载小于设计值,场地清理结束后可在坑内挖若干集水坑，用泵抽水以降低坑内水位；同时施工坑边排水沟及集水井按设计要求挖基坑外侧土体.
b。分段(长约30m)、分层（按土钉垂高）先开挖坑边土方并施工土钉及面层，坑边开挖到底后应立即用C15砼浇筑宽约5m的坑边垫层，然后分层阶梯式开挖坑内土体至设计标高，及时做好坑边垫层，边挖边设垫层。上下排土钉施工间隔大于72小时。
c.用机械挖土时必须注意，挖土深度严禁超过设计标高，不得损坏维护结构。
d.基坑内挖出的土方及时外运,基坑四周6m范围内不得堆载，否则会使维护结构变形过大，危及基坑安全。
e。基坑挖土施工应做到“五边"，即:边挖、边凿、边铺、边浇、边砌的施工方法，保证基坑土体不长期暴露，确保基坑稳定.
三、项目组织机构
姓 名
职 务
职 责
黄兴田
项目负责人
对工程质量、安全、进度及成本控制全面负责
刘永力
技术管理
负责施工技术交底、进度安排

张桂法
施工管理
现场施工
刘辉
安全管理
负责消防保卫及安全生产
王继武
施工员
安全生产
卢大成
电工管理
负责现场施工用电
任守强
护坡队长
负责组织护坡施工
王明
土方班长
负责土方开挖
四、施工部署
4.1质量目标
本工程质量总目标：合格。为了达到该质量总目标,在施工全过程中,以目标管理统揽全局，以经济承包为杠杆,以全面推行IS09001国际质量标准为手段,开展全面质量管理工作。将质量总目标分解成各分项、工序分目标,并将质量分目标落实到具体人头上,实行经济承包，对于关键工序实行重奖重罚，使项目每个员工都和质量目标挂钩，对目标负责。给项目每个员工以压力和动力,最大限度调动和发挥每个员工积极性、创造性、提高员工的质量意识。
4.2安全目标
a。争创安徽省建筑工程安全文明标范工地。
b.伤亡指标零，重伤指标零, 轻伤事故率控制在小于0.3‰。
4。3工期目标
2012年10月15日开挖第一层土;依次分层分段开挖土方、降水井降水、护坡施工；计划在2012年11月10日土方开挖至设计标高，护坡施工完毕.
4.4材料及设备计划
4.4.1材料计划表
材料名称
材料型号
数 量
备 注
水泥
硅酸盐42。5
350T

钢管
Φ48
15T

砂、石
中砂、石子（瓜子片）
30T

砖
混凝土实心砖
28块

钢筋
HRB400Φ14
40T

4。4。2设备计划表
降水机械设备一览表
设备名称
设备型号
数量
成孔钻机

3～4 台
射流真空泵

8～15台
空压机
9 m3
1 台
土方挖运机械设备一览表
设备名称
设备型号
数量
反铲挖土机
1.6 m3
5～7台
拉土车
12m3
15~20台
基坑支护施工机械设备一览表
设备名称
设备型号
数量
空压机
9 m3
2 台
混凝土喷射泵
Pz-5
2 台
锚杆机

10台
正铲装载机
ZL50
1台
张拉设备

1套
注浆设备

1套
钢筋加工机械设备一览表
设备名称
设备型号
数量
卷扬机

2台
钢筋弯曲机
WJ40—1
4台
电焊机
BX—300
10台
钢筋切割机
GJ51-32
3台
注：备用3发动机一台
4.5施工组织
根据同类工程施工经验，为保证按期保质完工，我们将严格按照既定的施工计划，合理安排施工，合理安排机械设备和劳动力计划,监督落实计划中每个节点的实际完成情况，认真分析影响施工进度的各种因素,并及时制定出相应有效措施，确保工程工期目标和质量目标的实现.
为此，本工程特配备了优秀而富有施工经验的工程管理及技术人员,以保证工期,保证质量.
五、主要施工方法
5.1基坑支护总体工艺流程
坑内及坑外降水井→截水沟→分层土方开挖(人工、机械）修坡→打入土钉墙→挂网喷射砼护土面→排水沟、集水井→坑底垫层→地下结构
5。2施工降水
5。2。1降水井选择
a.本工程位于阜阳市城区，微地貌单元属河间地块，现场地形平坦，表层为素、杂填土；基坑降水采取广口深层井点降水。
b。根据《基坑支护设计图纸》,本工程共布置15个降水井，地下水位降至基坑下0.5m～1。0m单井深度为18米，井直径:内径400mm、外径800mm。
坑内临时排水设置临时排水沟，随挖土深度而进行；
c。基坑内设置集水井加明沟排水系统;排水沟采用砖砌排水沟，外壁直径120mm。集水井间距不大于35m设置一个;集水井采用M5水泥砂浆砖砌，壁厚120mm，尺寸为1m×1m×1m。坡顶2m外侧同样设明沟排水系统。
5。2。2施工工艺流程
井点测量定位—→挖井口-→安护筒钻机就位-→钻孔-→回填井底砂垫层-→吊放井管→回填井管与孔壁间的砾石过滤层—→洗井-→井管内下设水泵、安装抽水控制电路—→试抽水降水井正常工作—→降水完毕拔井管—→封井
5。2.3施工准备
（1）材料：
无砂混凝土管(滤管)、滤网、3～8mm砂砾混合料、潜水钻机、泥浆车，泥浆泵、清水泵、潜水泵等.
（2）作业条件：
a。现场三通一平已完成.
b。地质勘测资料齐全,根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。
5。2.4操作要点
a。定位:根据设计的井位及现场实际情况,准确定出各井位置，并做好标记.
b。采用冲击钻成孔,孔径为800mm,用泥浆护壁,孔口设置护筒,以防孔口塌方，并在一侧设排泥沟、泥浆坑.
c。成孔后立即清孔，并安装井管。井管下入后，井管的滤管部分应放置在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。
d。安装水泵前，用压缩空气洗井法清洗滤井,冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止.
e。水泵安装后，对水泵本身和控制系统作—次全面细致的检查，合格后进行试抽水,满足要求后转入正常工作。
f。观测井中地下水位变化,作好详细记录。
5。2。5质量要求
a。基坑周围井点应对称、同时抽水，使水位差控制在要求限度内。
b。井管安放应力求垂直井位于井孔中间，井管顶部应比自然地面高0.5m.
c.井管与土壁之间填充的滤料应一次完成,从井底填到井口下1。0m左右,上部采用不含砂石的粘土封口。
d。每台水泵应配置一个控制开关,主电源线路要沿深井排水管路设置.
e。大口井成孔直径，必须大于滤管外径30cm以上，确保滤管外围的过滤层厚度。
f。滤管在井孔中位置偏移不得大于滤管壁厚.
5。2.6安全要求
a.加强水位观测，使靠近建筑物的深井水位与附近水位之差保持不大于1。0m，防止建筑物出现不均匀沉降。
b。施工现场应采用两路供电线路或配备发电设备,正式抽水后干线不得停电停泵。
c。定期检查电缆密封的可靠性，以防磨损后水沿电缆芯渗入电机内，影响正常运转。
d.遵守安全用电规定，严禁带电作业。
e。降水期间,必须24小时有专职电工值班,持证操作。
f。潜水泵电缆不得有接头、破损，以防漏电.
5。2。7环保措施
a。泥浆必须排入泥浆地或用泥浆车及时运出场外,严禁随地排放。
b.施工期间对噪声进行监测,不允许形成噪声污染。
c。泥浆车要随时进行清洗。
5。3土方开挖
5。3。1机械选择
经过对现场进行实地勘察,针对本工程现场情况，拟采用主要施工机械如下：
反铲挖掘机
5台
（斗容量1m3-1.2m3）
运输车辆
15辆
（自卸车）
小型挖掘机
2台

手推车
5辆

吊车
1台
（备用吊车）
5.3。2劳动力的计划:
土方开挖至设计标高以上20—30cm处，应使用人员配合进行基底清槽，劳动力人员不低于30人。
挖基础梁槽采用人员进行挖土方,劳动力准备在40—60人之间。
5.3。3土方开挖顺序
本工程基坑支护深度为5。8m.根据基坑支护设计图纸,基础平面位置及周边环境，采用机械开挖，人工配合清除基底预留土层。主要考虑土方分三层开挖，喷砼分三次进行，计划从北往南依次进行土方开挖，总体开挖深度分三次进行开挖，第一层开挖深度约2。0米，采用1：0。3的坡度进行放坡；然后再进行第二层开挖2。0米左右，采用1：0。3的坡度进行放坡；第三层开挖1。0米～1。8米,开挖至基础底板底面以上约20～30cm，采用人工开挖。
5。3。4土方堆放及外运
由于现场周边场地狭窄,故不能堆放在施工现场,需要汽车配合土方外运，待基础土回填时在运土回填。
5。3.5运输机械行走路线
一旦工程土方开挖时土方外运要连续进行作业，直至土方开挖完毕为止，在此施工期间，给城市交通带来不便，因此在土方开挖前,首先做好与交通、城建部门取得联系，得到有关部门批准后，按指定路线出行，方可进行土方开挖。
5.3。6地下障碍物和文物的保护
a。土方开挖前，建设单位必须把已知地下障碍物改道、迁移完毕，如：供水、排水、管道、通信、煤气、坟墓等，方可进行开挖。
地下障碍物处理：在开挖工程中，发现地下有障碍应及时停止开挖,待有关部门处理完毕后在进行开挖。
b.地下文物的处理：在开挖工程中，发现地下文物应及时停止开挖，保护现场并报告有关部门处理，待处理完毕后在进行开挖。
5.3。7周边土坡观测
土方开挖时，对基坑周边土坡设置专人进行观察和观测，并做好观测记录，发现异常及变形较大，及时采取防护措施并疏散作业人员；
5。3.8质量技术措施
a.基坑开挖顺序：
测量放线→分层开挖→降、排水→修坡→整平→留足预留土层.
b。同一基坑，有深浅的，应遵循先深后浅，同时进行施工。
c.基坑开挖应尽量防止或减少对地基土的扰动。
d。当挖至基底时，应预留20—30cm的土层不挖，待验槽前一天人工挖至设计标高（减少暴晒或雨水浸泡）。
e.挖土中，严禁动龙门桩和龙门板,做好保护措施.
f。基槽开挖完毕后，及时对土质做好覆盖工作。
5.3。9质量检验标准
土方开挖工程质量检验标准（mm)
项目
序号
项
目
允许值
检验方法
柱基
基坑
基槽
挖方场地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高
—50
±30
±50
—50
—50
水准仪
2
长度、宽度（由设计中心线向两边量）
+200
—50
+300
—100
+500
-150
+100
—
经伟仪，用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
30
用2m靠尺和楔形塞尺检查
2
基底土性

观察或土样分析
基坑开挖至设计标高后,应对坑底进行保护，经验槽合格后，方可进行下道工序施工。
在土方开挖过程中,为了确保降水质量，防止突发性停电现象，现场准备1台备用发电机,做好应急准备。
5.4土钉墙施工
5。4.1支护方法的选择与确定
根据现有邻近场地的工程地质资料、设计图纸,结合本工程基坑方案及特点，为加快工程进度应用土钉墙支护法对边坡进行有效加固。
5.4.2土钉墙施工方法
施工工艺
a。坡顶加固→修坡→成孔→土钉墙杆制作→锚杆孔注浆→编挂钢板网→泄水管孔布设→喷射砼面层
b.坡顶加固保护：斜坡面顶部必须按图做好宽度2.0m的护面层。土钉墙采用Φ48钢管，倾角100，长4.0m；坡面间隔2.5m设置Φ150PVC，外缠土布花管卸水孔，长500倾角顺坡50;砼面层采用喷射砼C20厚度为80mm，内配40×40（4×2）钢板网.
c。修坡：本基坑采用挖土机械与人工修坡相结合的方式进行.修坡过程中注意坡面整平，必要时用铁夯局部夯实，然后才能进行喷射砼.
土钉墙杆制作:土钉墙制作采用φ14螺纹钢加工，从头开始每2m焊接—定位器，打入土体；
d。编挂钢板网：本基坑采用40＊40mm（4×2）钢板网片的网格编制，此外,本基坑要求首层竖向40*40mm钢板网片与基坑周边纵向φ14固定钢筋点焊牢以加强土钉墙墙钢筋骨架的整体连接。
5。4。3泄水管孔布设：
泄水孔的布设，在第一、第二、第三层锚杆施工时，布水平间距2。5m的泄水管。泄水管送入过程中需采取有效措施严防泥土淤入孔中,管四周用水泥砂浆封固。泄水管采用φ150PVCL外缠土工布花管，管口向外露出20cm泄水孔，外包钢窗纱或尼龙窗纱制成.
5。4。4喷射砼面层：
待钢板网编挂完成,泄水孔预留好后，应立即喷射砼面层,本基坑采用9m3与6m3的空压机喷射装置,喷射砼配合比为水泥:砂:石子:1：2.0：2。0,坡面渗水处应加紧入3-6％的速凝剂，水泥采用复合42。5级,要求喷射砼强度C20.
5.4。5在坑壁喷护过程中应注意以下几点：
a。按喷射机的工作特性参数调好工作风压；
b.水灰比宜0.4—0。5之间，其强度高、回弹量较少；
c.需调整好受喷面和喷射头之间的距离和角度，尽量使喷射头与受喷面垂直，以减少回弹量；
d.坑壁若有较大渗水和集中漏水处，则先设自流管、将水引出后再喷；
e.喷头在受喷面的移动一般采用螺旋式前进(每次不超过40mm)。如一次喷射砼厚度达不到要求,应进行二次补喷射直至达到设计规定要求为止。另处对于喷后局部坡面不平处，应进行加筋补喷,以达到坡面平整之要求.
f。喷射砼拟用中粗砂,含水率不大于5%,石子用粒径不大于15mm的小碎石，喷射机筛应完好,防止大颗粒碎石进入机内发生堵塞.
g.在施工过程中应留置砼试块.每施工一段应留置一组C20试块送检测室标养.
h。待锚杆注浆和砼面层达到设计强度后，应请具有资质的检测单位做抗拉拔试验。
5.4。6施工操作时必须注意的事项
a。水位未降到开挖土层深度以下1m基坑不能开挖；
一旦土方开挖完毕，边坡作业面清出后，一般在一日内喷射支护完毕，特殊情况可先喷20厚砼，再绑扎钢筋(如坑壁较湿、开挖工作面较多、夜间开挖等)。
b。每层土方开挖不得超深或超长开挖。欠挖量不超过10cm,一次分段开挖长度视土质及临时边坡渗水情况应控制在20m以内.为此,一方面要求加强人员、设备的安排调配，对已开挖出的作业面按规定时间内支护完毕，另一方面要随时根据掌握天气的阴雨情况，雨天不能支护时应停止开挖,对已定工作安排及时作出调整以避免边坡作业面或刚喷射砼面受雨水冲刷，必要时须用彩条布及时覆盖保护。
c.对开挖后出现边坡渗水情况,需设置带网排水孔,同时修坡后立即喷射砼层面。
5.4。7锚杆及土钉墙墙支护工程质量检验标准
项目
序号
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
锚杆土钉墙长度
mm
±30
用钢尺量
2
锚杆锁定力
设计要求
现场实测
一
般
项
目
1
锚杆或土钉墙位置
mm
±100
用钢尺量
2
钻孔倾斜度

±1
测钻机倾角
3
浆体强度
设计要求
试样送检
4
注浆量
大于理论计算浆量
检查计量数据
5
土钉墙墙面厚度
mm
±10
用钢尺量
6
墙体强度
设计要求
试样送检
六、安全控制措施
6。1安全管理组织机构
由我公司组成地下室施工项目部,在建设单位及总包方的授权、委托及领导下，对基坑支护、土方挖运及降水施工工程进行全面管理并对基础施工阶段的安全、质量、工期、环保、文明施工等负责。基础施工项目部组织机构设置如下表：
姓 名
职 务
职 责
冯春芽
总工
负责全面工作
宁成龙
质量科
负责质量
路猛
安全科
责任安全生产
黄兴田
项目负责人
对工程材料协调全面负责
刘永立
技术管理
负责施工技术交底、进度安排

张桂法
施工管理
负责现场施工
刘辉
安全管理
负责消防保卫及安全生产
6。2安全技术措施
a。为了考虑基坑外围操作人员的人身安全，沿基坑外边缘设安全防护栏杆,栏杆高度为1。2米的双道护栏,栏杆根部设挡物板，表面刷黄、黑分色防锈漆。对出口处应悬挂安全警示标志牌.坡顶5米范围内除脚手架外施工荷载不得超过20Kpa,坡顶防护栏高度必须超过1.2米，基坑周围除设计道路外不得施加振动荷载和行车，波动严禁堆放施工材料.
b。基坑使用期间严禁坡脚长期被水浸泡,坡顶8.0米范围内不得有大量积水。
支护结构在使用期限不得被人破坏,严禁破坏坡脚,若因施工或其它特殊需要破坏支护结构时，须及时反馈设计单位，同时应有应急处理措施。
支护结构在使用期间不得遭受过大振动。
加强信息化施工，及时反馈监测结果。
6。3应急预案
6。3。1应急组织机构
根据本工程的具体情况,成立项目应急组织机构，由项目经理负责并指定现场经理具体负责实施。由项目负责人、技术管理、安全管理、专业责任工程师等各方面的管理人员组成应急组织机构。
应急组织机构见下表：
姓 名
职 务
职 责
黄兴田
项目负责人
对工程质量、安全、进度及成本控制全面负责
刘永立
技术管理
现场施救与外界联系
张桂法
施工管理
现场施救
刘辉
安全管理
现场施救
王继武
施工员
负责水源
卢大成
电工管理
负责电源
任守强
护坡队长
负责现场疏散人员指挥
王明
土方班长
负责现场疏散人员指挥
注：现场应急电话:[phone]
6。3.2各级职责
a.项目经理的职责
接到报警后，迅速奔赴现场,根据现场情况，初步组织指挥抢险救援，采取果断措施，控制现场形势并对周边建筑物受损情况作出判断，决定是否将事故影响范围内的居民搬离场地。
b。项目负责人的职责
配合项目经理开展抢险救灾工作，组织现场人员及相关设备进行抢险，确保在短时间内使基坑得到安全。
c。项目技术负责人的职责
配合项目经理开展抢险救灾工作，将讨论结果形成书面文件，以指导现场实施,避免因抢险出现次生危害。
d。安全管理的职责
负责抢险工作的现场指挥和抢险人员的安排.把现场物资材料及时运到安全地点，将损失减小到最低程度
e。物资部的职责
负责抢险物资的及时供应.
f。技术部的职责
负责抢险方案的现场确定和各种计划编制。
g.行政部的职责
保证抢险作战人员的食品、茶水、毛巾充足，做好后勤保障,及时传达项目经理的命令和各种信息反馈工作,对广大职工进行宣传教育，鼓舞斗志。
6。3。3紧急情况常规处理措施
序号
紧急情况
处理措施
1
滑坡
暂停施工，必要时，所有人员和机械撤至安全地点；通知现场管理人员,迅速采取处理措施，如用挖掘机在坡脚迅速回填根据滑动迹象设置观测点，观测滑坡体平面位移和沉降变化并做好记录；
对滑坡部分的土的支护方案进行调整，适当进行加强。
2
局部坍塌
在砂层中开挖时，如果裸露时间较长,极易失去水分，受到扰动会使砂层成片剥落。为减少对砂层扰动机会,缩短清坡到支护时间，将开挖分段长度减到3~5m一段并改变施工工序,清坡后，立即编网并喷射混凝土。对于可能存在的地下污水管靠近边坡很近的地段，土质较差，如果不能按照原定方案施工，可以在开挖到污水管顶标高时，打入竖向钢筋或Φ48钢管，防止局部土体塌落,然后继续下挖进行支护（亦即采用超前支护）。
3
地表裂缝
在整个施工开挖过程中，应连续观察邻近地表、地物的开裂、变形情况.一般情况下，地表发生细小裂缝和紧靠基坑的一般建筑物出现装修层的轻微开裂可以视作正常，但必须密切追踪发展趋势并及时采取特殊处理措施。
当裂缝出现不断加速发展并延伸时，必须停止原定施工过程，修改支护参数并及时加固。当基坑顶部的侧向位移与当时开挖深度之比超过5‰时,应密切加强观察并及时对支护采取加固措施，必要时增用其它支护方法。
地表裂缝，如果经过观察,不发生继续增大，必须及时灌注水泥净浆，以尽最大可能地封堵地下和近地表处的裂缝,同时可防止地表水进一步渗入土钉墙墙坡体。
4
滞水处理
对于不能彻底排除的上层滞水,设置滞水排水管，采取明排措施，用排水管导流至软管，由软管引流至基底排水沟，经集水井集中抽排。滞水排水管采用φ25塑料花管，外面包裹窗纱。滞水排水管伸入土中1m，外露300mm.排水管和排水孔之间里面用碎石滤料填充，外口用粘土封堵.排水管的布置根据现场情况而定。
排水沟沿坑底四周设置，底宽200，沟底低于坑底200，坡度为1％.集水井沿坑底边角设置,间距25m，直径0.6m，井底低于坑底1m,下无砂井管和滤料，碎石压底进行强排。为加快工期，在滞水地段喷射混凝土中掺加适量速凝剂,掺量5%。
5
潜
水
处
理
Ø 基坑支护施工之前先进行调研工作,查清周边近1～2年内施工场地的地下水情况，如有需要，可与业主协商后施工2～3个探孔，进一步确定本场区内地下水水位，如果潜水水位较高可进行大面积降水，施工降水井。施工期间定期观测地下水水位，预防险情发生。
Ø 如果施工初期潜水水位较低，没有施工降水井，施工过程中因遇雨季水位大幅上升，而且上升水位较稳定,可邀请北京地区相关专家察看现场、讨论处理方法,必要时经与业主协商后可补打降水井，降水设计视实际水位、水量确定.
6
周边
市政
消防
管线
跑水
Ø 进场后调查现场周边正在使用的市政、消防管线，搞清楚各条管线的产权单位、维修电话和负责人.
Ø 收集最近的市政抢险电话，土方队保证24小时有挖掘机及司机在场。
Ø 若出现管线跑水情况,一方面在基坑内土方队配合挖出集水坑，用水泵明排至市政系统，同时，拨打跑水管线产权单位维修电话和市政抢险单位电话，通知产权负责人进行处理。
7
基坑大面积坍塌
Ø 在施工过程中一但出现基坑大面积坍塌造成周边建筑物、道路、市政设施出现塌陷和沉降超标情况时：
Ø 首先确定该坍塌造成周边建筑物的倾斜是否已经超出国家规范允许值,如是,必须立即组织人员逐户通知周边居民立即撤离；否则，应密切观测边坡位移情况;
Ø 其次，邀请相关专家立即到现场察看具体情况，通过专家小组讨论确定下一步处理措施。
8
临时停电
Ø 现场准备一台200KW发电机，随时准备调入工程中投入使用。保证降水系统正常运行.
6.3.4对周边建筑、环境及地下管线的保护措施
a.本工程施工区域周边为防止建筑物、地下管线,对本工程施工将带来一定约束，但为贯彻建委关于市政地下管线保护决定，杜绝野蛮施工，同时考虑这些临近建筑及地下管线的重要性，我公司将本着积极配合、顾全大局、充分体现我公司历来安全文明施工宗旨为总的原则，在施工期间特制订以下几点设想:
b。入施工现场施工前，根据由业主提供的施工区域有关地下管线图、临近道路、建筑分布情况资料，并且仔细阅读理解,做好前期总体布置，并主动争求业主监理工程师及市政部门的意见。
c.在基础施工阶段设置对周边建筑、道路以及地下管线位移监测点加以保护，并在上部施工过程中继续进行监测记录，若发现受保护建筑、道路、管线位移情况发生突变,将及时通知业主与有关部门,以便及时采取补救措施。
e。对于临近地下管线道路将在后期施工过程中同样设置沉降观测点或采取其他的监护措施.
f在基坑上口外2m处搭设围墙,高度不得低于2。0m，不得堆载.
g.在已敷设好的上水管、雨水管、污水管、电缆线等上方不宜堆放重物，如砂、石、钢筋、水泥等堆场。
h。对施工现场清洗混凝土搅拌车、混凝土泵管混凝土导管及施工临时通道所产生污水，应经过三级沉淀池沉淀后排入市政污水管道，以防止污水管道堵塞。
i.采取上述措施后，如在施工中发现机械损坏管道或意想不到管道损坏情况，应及时通知有关部门，以便尽早采取补救办法。
6。3。5事故处理及预防措施
序号
情况
原因
常用的处理措施
预防措施
1
基坑发生整体或局部土体滑塌失稳
基坑未做整体稳定验算或对可能失稳的诱因重视不足,措施不力，忽视信息化施工的监测及预报；地层含水量较大,周边有跑冒滴漏现象，土层参数劣化。
坡顶卸载，加强未滑塌段的监测和保护，防止事故扩大
对软粘土或易失稳的砂土，应根据整体稳定验算，采用预先加固措施,防止土体失稳
2
桩间发生流砂、流土,使坑周地面开裂塌陷
支护桩布置不当，间距过大或侧壁渗漏，桩间有砂性土层，且有上层滞水时,极易发生流土、流砂事故
立即停止挖土、降水,桩间可加木板挡土、水泥砂浆抹面或桩间灌注混凝土封闭，进行加固处理等
采用混凝土桩支护结构时，应视桩后土质情况决定桩间距,一般间距不宜大于2D（桩径）.
3
挡土桩墙入土深度不足，使周围桩墙内倾或踢脚失稳
设计安全储备不足,桩入土深度过浅
首先停止土方开挖，在桩墙前堆砂土料反压，也可在桩顶适当卸载，桩前被动区打入加固短桩或其他有效措施。
不应盲目追求降低造价,忽视基坑工程的安全，以致造成严重后果。应根据地基土质条件,精心设计,精心施工.
4
基坑开挖引起流砂、涌土或坑底隆起失稳
基坑内外水位差较大，桩墙未进入不透水层或嵌固深度不足，坑内降水引起土体失稳
立即停止基坑内降水或挖土,也可进行灌水、堆料反压,有条件时可配合进行坑外降水。待管涌、流砂事故停止后，再采用有效方法处理（如压浆、被动区加固）
基坑开挖前应补做地质勘察、查明不透水层分布深度和变化情况,应确保挡水桩墙进入不透水层1m以上
5
基坑围护墙向基坑侧产生较大位移变形或破坏
基坑未能分层开挖、分层支护，一次开挖到底，引起围护结构大变位或破坏
首先应停止开挖,尽快回填超挖土方，或在桩墙前堆土反压，保护维护结构稳定
应严格施工管理，按基坑施工计划，分层分段开挖、分层分段围护，绝不可一次开挖到底，不可超挖
6.3。6其它注意事项
a.本工程基坑支护使用期限：6个月。
b。基坑施工前必须探明或查明场地周边已有管（网)线、已建建筑物基础的位置及埋设。
c。基坑开挖至基坑底后12小时内应浇筑混凝土垫层，并立即进行地下室机构的施工。
d.基坑工程是动态设计信息施工的过程，当施工过程中发现与地质报告不符的土质、未知的地下障碍物或管线、由结构设计变更引起的基坑开挖深度的变动、开挖边线的变动、坡顶超载以及增设塔吊等须进行设计变更.
e。本工程拟采用6台塔吊，塔吊位于基础筏板以下。
6。4基坑支护监测
本工程必须要对支护体系、坑顶土体进行位移变形监测及对降水井点进行监测.
6。4。1基坑支护监测内容
基坑压顶的水平位移及基坑周边建筑物、构筑物、道路进行沉降观测；被支护土体的变形监测，包括土体的沉降监测及水平位移监测；
6。4。2监测点布置
a。基坑支护监测点应布置在基坑变形较大以及土质相对较差处,及建筑物四周角点；本工程环基坑周围设置监测点17个（具体位置见附图）.
b.在距基坑边缘约10米相对稳定地方沿基坑边线延长方向设置测量基准点，用水泥桩固定,作为边坡顶部水平位移观测基准点；
c。边坡坡顶水平位移、垂直沉降观测点在坡顶布设，测点原则上放在开挖阳角部位，测点间距可以适当调整。测点做好明显标记，予以保护。
6.4.3监测频率
a。初始值:不少于2次.
b.开挖至设计标高前：每2天1次;
c。开挖到设计标高后：每1天1次；当监测值变形速率超过警戒值时，适当加密监测次数;
d。垫层和砖模形成后：连续3天稳定可减少到每2～4天1次；
e。拆撑期间：加密监测频率；
f。当天的监测结果及时上报有关单位，如发现异常，应进行分析并及时通知有关各方进行处理；
g基坑监测具体频率和数量，可视基坑土体开挖的实际进度、线路、气候及观测数据的变化而适当调整.
6。4。4监测方法及观测精度
监测方法及精度要求：
a。初始值：基坑工程监测工作的准备工作应在基坑开挖前完成.应在至少连续三次测得的数值基本一致后,才能将其确定为该项目的初始值。
b。坡顶垂直位移： 观测仪器采用苏一光DSZ2水准仪加FS1测微器及铟瓦水准标尺。
采用二级水准测量进行观测，其精度指标为：
观测点测站高差中误差 ≤±0.5mm；
附合闭合差 ≤±0。3mm（ n为测站点）。
c。连续墙水平位移：采用RTS632B全站仪建立坐标系统，通过直接观测点位坐标值来确定水平位移.
观测点坐标中误差不大于±1.0mm。
d。地下水位变化:以业主委托的第三方监测机构设置的水位观测井为观测点.定期观测井内水位.水位计标尺最小读数不大于10mm。
观测要求：同一项目每次观测时，宜符合下列要求：
a.采用相同的观测路线和观测方法；
b.使用同一监测仪器和设备；
c。固定观测人员.
6。4。5预警
a.当出现下列情况之一时，必须立即报警;若情况比较严重，应立即停止施工，并对基坑支护结构和周边的保护对象采取应急措施。
当监测数据达到报警值；
b.基坑支护结构或周边土体的位移出现异常情况或基坑出现渗漏、流砂、管涌、隆起或陷落等；
c。基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的迹象；
d周边建(构）筑物的结构部分、周边地面出现可能发展的变形裂缝或较严重的突发裂缝;
e.根据本地工程经验判断，出现其他必须报警的情况。
6。4。6监测要求
a.
