烧结机滑道、头尾密封更换施工方案.doc

YIYUAN 一炼铁分厂
3＃烧结机滑道磨损年修更换
施
工
方
案
编 制：
审 核：
批 准:
江阴怡源设备安装有限公司
2014年 02 月 08日

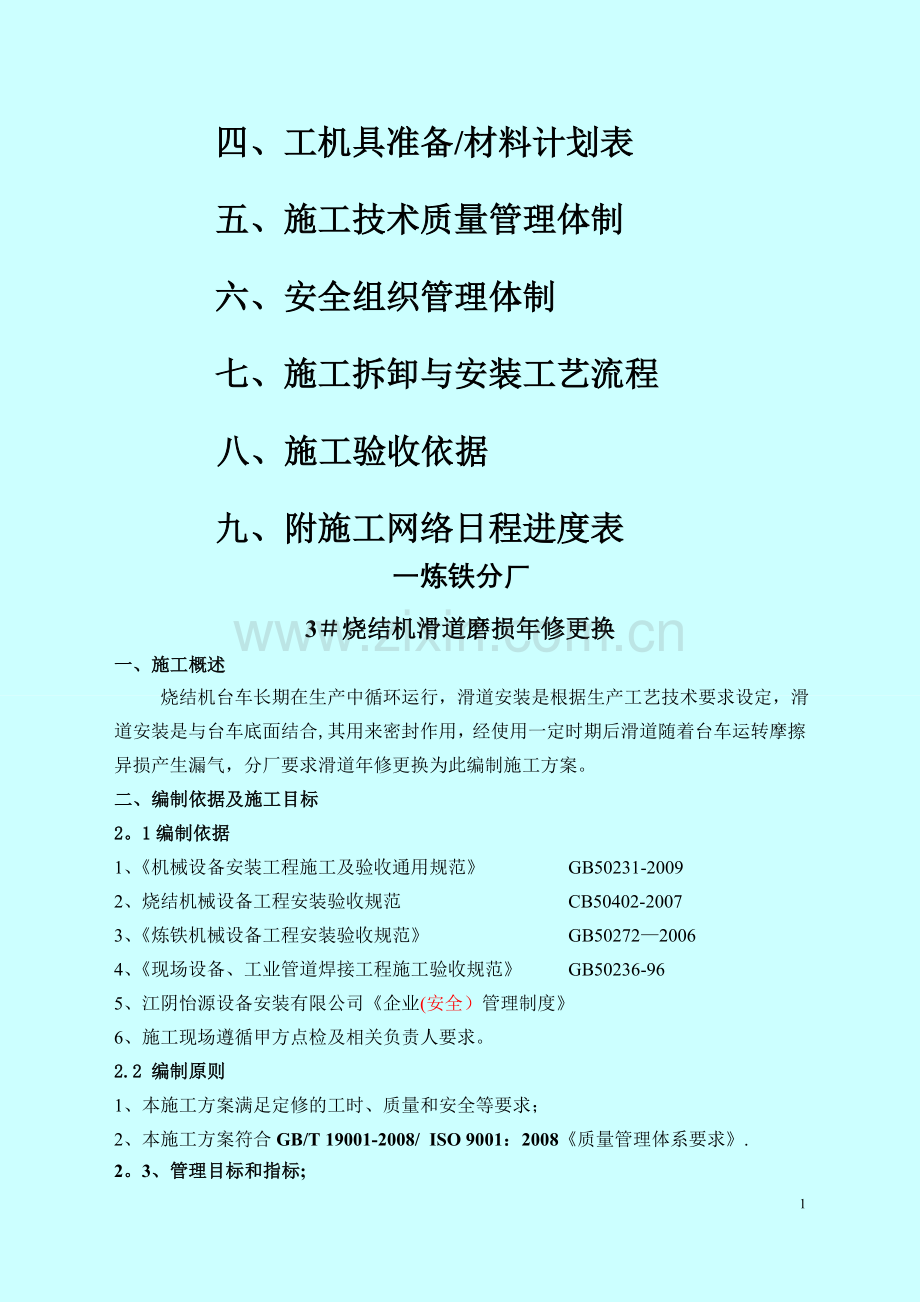

目 录
一、施工概况
二、编制依据及施工目标
三、施工人员组织
四、工机具准备/材料计划表
五、施工技术质量管理体制
六、安全组织管理体制
七、施工拆卸与安装工艺流程
八、施工验收依据
九、附施工网络日程进度表
一炼铁分厂
3＃烧结机滑道磨损年修更换
一、施工概述
烧结机台车长期在生产中循环运行，滑道安装是根据生产工艺技术要求设定，滑道安装是与台车底面结合,其用来密封作用，经使用一定时期后滑道随着台车运转摩擦异损产生漏气，分厂要求滑道年修更换为此编制施工方案。
二、编制依据及施工目标
2。1编制依据
1、《机械设备安装工程施工及验收通用规范》 GB50231-2009
2、烧结机械设备工程安装验收规范 CB50402-2007
3、《炼铁机械设备工程安装验收规范》 GB50272—2006
4、《现场设备、工业管道焊接工程施工验收规范》 GB50236-96
5、江阴怡源设备安装有限公司《企业(安全）管理制度》
6、施工现场遵循甲方点检及相关负责人要求。
2.2 编制原则
1、本施工方案满足定修的工时、质量和安全等要求；
2、本施工方案符合GB/T 19001-2008/ ISO 9001：2008《质量管理体系要求》.
2。3、管理目标和指标;
1、管理目标
贯彻本公司GB/T 19001-2008 idt ISO 9001：2008质量管理体系要求、GB/T 50430-2007工程建设施工企业质量管理规范要求、GB／T 24001-2004 idt ISO 14001—2004环境管理体系要求和GB/T 28001—2001职业健康安全管理体系要求
2、工期目标
本项目工期目标：24 H
3、质量目标
a、施工项目，——呈一次交验收合格率100％：
b、业主满意率--95%:
c、杜绝重大施工质量事故：
4、职业健康安全目标和指标
a、杜绝伤亡事故:
b、轻、重伤事故控制为零：
c、施工现场安全合格率达标、无违章。
三、施工人员组织
序号
工 种
人 数
总 人 数
备 注
1
钳 工
10人
12人

2
焊 工
2人

3

4
电 工

1人临时配合
四、工机具准备/材料计划
施
工
机
具
序号
名称
规格
数量
备注
1
活动扳手
12〞
2把

2
活动扳手
15〞
1把

3
梅花扳手
24-27
2把

4
梅花扳手
30-32
2把

5
平锉刀
10〞
1把

6
游标卡尺
300mm
1把

7
撬棒

4把
其它常用
8
内六角扳手
3—17
2套
工具若干
起
重
工
具
1
手拉葫芦
1T
2只

2
千斤顶
10T
2只

3
大锤
12P
1把

4
钢丝绳

若干

焊接
工具
1
气割工具

２套

2
焊 机
XB1—50O型
１台

五、施工技术质量管理体制
（一）建立现场施工管理网络（略）
（二）施工技术质量要求
施工质量方面，我公司按照GB/T19001质量保证体系的要求，根据本工程的具体情况，编制质量保证规划，制定质量措施；在施工中严把质量关，加强施工质量的自检和复检，认真听取业主点检意见，接受业主的监督,严格保证每道程序的施工质量：
1、施工人员认真阅读编制的施工方案，务必按照编制的施工程序和技术要求作业，工器具准备完善到位；
2、对施工人员作拆卸、安装，安全技术交底；
3、台车滑道全长约45M，，用水准仪测量两轨道直线度及两轨道之间平行度偏差；
4、同时将密封滑道两直线度及水平度测量；
5滑道密封安装允许偏差范围±1mm ，对与偏差数据较大的情况下可以加调整垫；
6、在掌握施工技术的前提，抓好施工进度，保证施工质量.
六、安全组织管理体制
（一）建立安全管理网络(略）
（二）安全措施与文明施工：
认真贯彻执行“安全第一，预防为主'’的方针贯彻执行《安全生产法》在施工过程中做到依法办事，安全工作事事有人管,保障职工生命的健康和安全,确保施工任务安全顺利完成。
1、认真填写“三方安全确认”及认真填写KYT和看板，停机停电挂好检修牌；
2、上下交叉作业时注意不能同时作业，防止坠物伤人,做好自我防范措施，牢记“四不伤害"；
3、施工人员各工种证件齐全进入施工现场,严格遵守各项规章制度施工作业；
4、现场设有必要安全措施,现场动火时灭火器不得少于2只，并有专职或兼职安全员做现场监护；
5、设备起吊应有起重工专人负责，起吊工具应确保安全系数，高空作业系好安全带;
6、现场使用的气割软管和电焊把线不得相互缠绕，氧气瓶与丙烷瓶放置距离不得小于五米；
7、现场临时用电按照《施工现场临时用电安全技术规范》 JGJ—205;
8、工机具使用现场摆放整齐,并按指定位置依次序排列整齐；严禁乱扔,做到“工完场清"。
七、 台车滑道拆卸与安装施工程序；
甲方配合条件
根据施工项目特点和难度，为检修施工顺利进行,在检修施工中，一炼铁分厂与怡源设备安装有限公司，应统一认识，共同紧密配合，协调一致确保检修项目顺利完成。
(一）、台车轨道及滑道密封测量施工程序；
1、1-2#烧结机台车密封滑道全长约L =45 M：,烧结机停车后将台车吊出，用水准仪测量两轨道直线度及两轨道之间平行度偏差；
2、依2000mm为一个测点，水准仪架设在烧结机中间位置两轨道同时测量,划轨道测量简图,测量数据作详细记录
3、以上述同样方法将滑道密封两直线度及水平度测量；做好详细记录；
4、根据两轨道测量的直线度及水平度数据，找出最大和最小的偏差值；
5、同时查看和找出滑道的偏差值;
(二)、滑道密封拆卸与安装施工程序;
1、查阅台车图纸,查看台车底部滑道密封平面与台车轮的高度尺寸；
2、根据轨道测量数据减去滑道测量数据，就是台车滑道密封的高度数据；
3、依台车底板滑道面与轮子的高度尺寸,减去滑道密封高度尺寸，就是滑道所需要的安装尺寸；
4、滑道固定螺栓沉孔清理，用内六角扳手拆卸滑道固定螺栓；
5、滑道密封拆卸后清理滑面积灰,以测量的数据安装滑道；
6、滑道密封安装的过程中，水准仪跟踪测量配合安装；
7、滑道安装一段后,吊一台新台车在轨道上沿着安装的滑道用塞尺测量，滑道密封允许偏差范围±1mm ，对与偏差数据较大的情况下可以加调整垫；
8、施工现场清理，将更换的滑道密封清理输送到指定位置,由甲方统一清理；
八、施工验收依据
1、对安装的一些重要数据进行记录；
2、设备运转情况正常；
3、甲方负责人现场确认;
江阴怡源设备安装有限公司
检 修 部
2014年 02 月 13日
5

九：附施工网络日程进度表 1—2#烧结机滑道磨损年修更换
序号
施工进度名称
时 间 每 格 2 h
备 注
2
4
6
8
10
12
14
16
18
20
22
24
26
28

1
施工前期准备
→

2
滑道密封测量

→
→

3
台车轨道测量

→
→

4
滑道密封拆卸

→
→
→
→

5
滑道密封安装

→
→
→
→
→
→

6
试车验收

→

7
清理现场

→

8

9

10

11

12
