西气东输三线西段（二标段）管道工程施工项目部 丘陵、山区地段施工方案

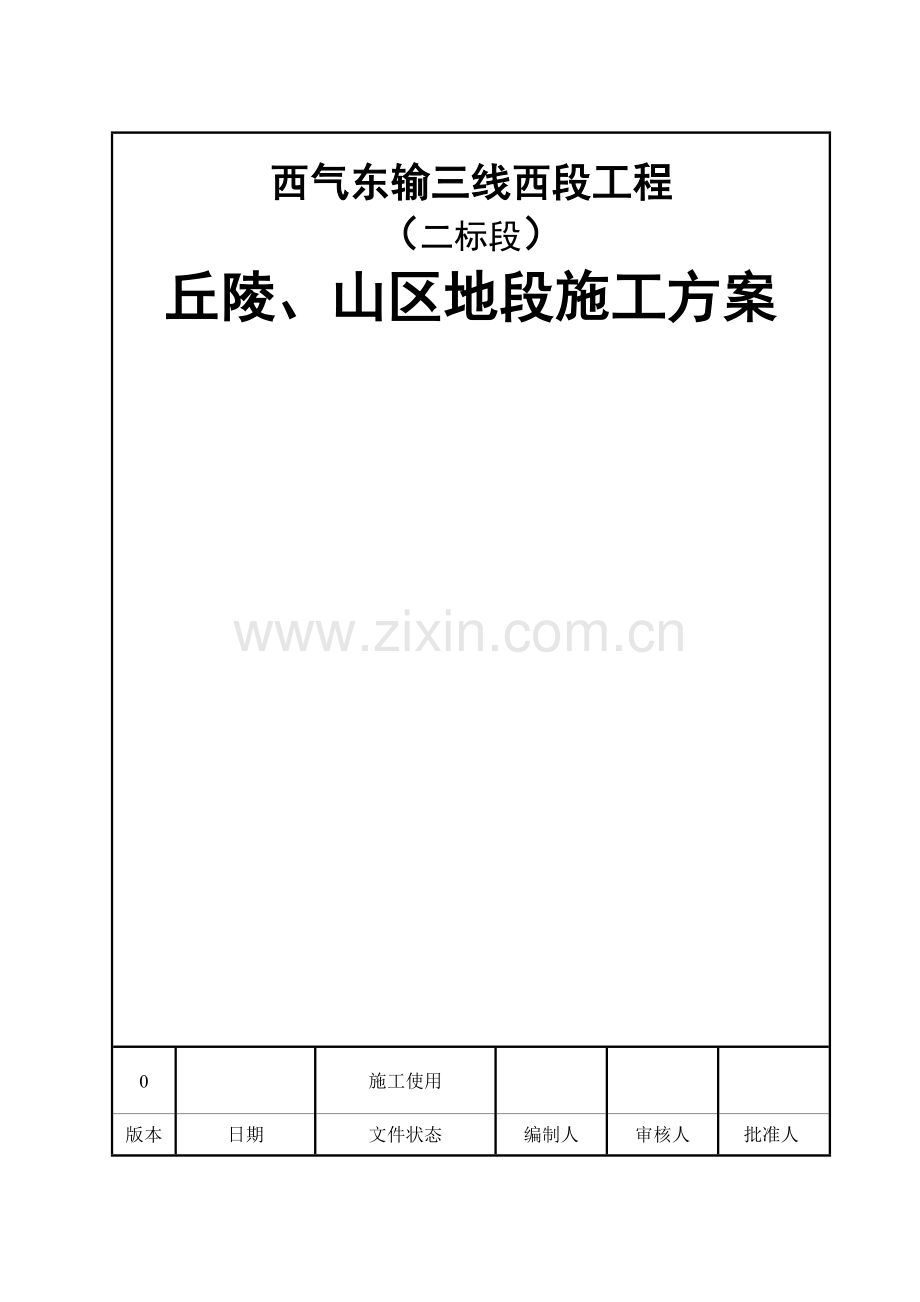

西气东输三线西段工程
（二标段）
丘陵、山区地段施工方案

0

施工使用

版本
日期
文件状态
编制人
审核人
批准人

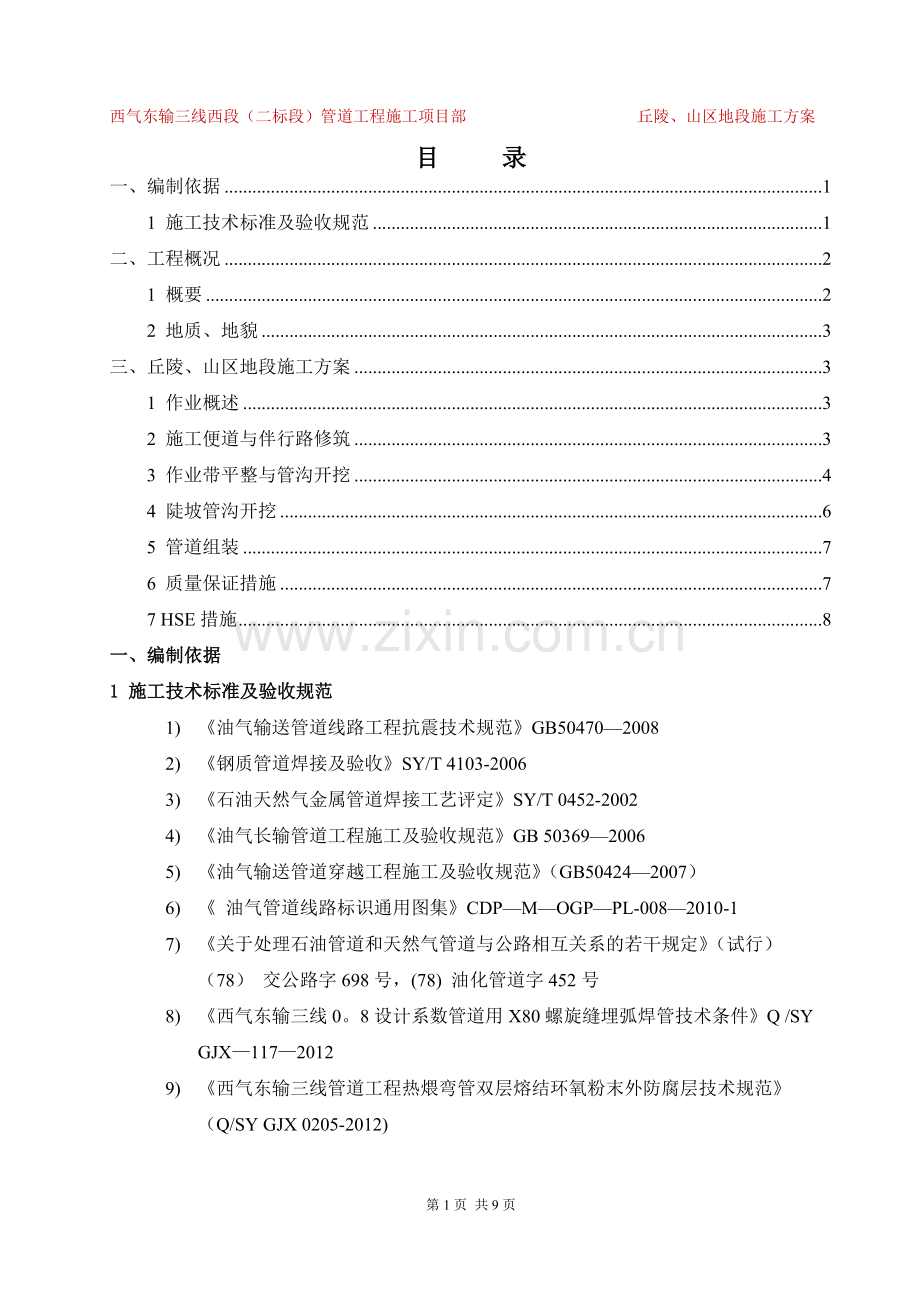

目 录
一、编制依据 1
1 施工技术标准及验收规范 1
二、工程概况 2
1 概要 2
2 地质、地貌 3
三、丘陵、山区地段施工方案 3
1 作业概述 3
2 施工便道与伴行路修筑 3
3 作业带平整与管沟开挖 4
4 陡坡管沟开挖 6
5 管道组装 7
6 质量保证措施 7
7 HSE措施 8
一、编制依据
1 施工技术标准及验收规范
1) 《油气输送管道线路工程抗震技术规范》GB50470—2008
2) 《钢质管道焊接及验收》SY/T 4103-2006
3) 《石油天然气金属管道焊接工艺评定》SY/T 0452-2002
4) 《油气长输管道工程施工及验收规范》GB 50369—2006
5) 《油气输送管道穿越工程施工及验收规范》（GB50424—2007）
6) 《 油气管道线路标识通用图集》CDP—M—OGP—PL-008—2010-1
7) 《关于处理石油管道和天然气管道与公路相互关系的若干规定》（试行） （78） 交公路字698号，(78) 油化管道字452号
8) 《西气东输三线0。8设计系数管道用X80螺旋缝埋弧焊管技术条件》Q /SY GJX—117—2012
9) 《西气东输三线管道工程热煨弯管双层熔结环氧粉末外防腐层技术规范》（Q/SY GJX 0205-2012)
10) 《西气东输三线管道工程钢质管道三层结构聚乙烯防腐层技术规范》(Q/SY GJX 0206—2012）
11) 《西气东输三线管道工程内壁减阻涂层技术规范》(Q/SY GJX 0207-2012）
12) 《西气东输三线管道工程冷弯管技术规范》(Q/SY GJX 0208—2012）
13) 《西气东输三线管道工程线路工程施工技术规范》（Q/SY GJX 0209-2012）
14) 《西气东输三线管道工程线路焊接技术规范》（Q/SY GJX 0210-2012)
15) 《西气东输三线管道工程无损检测技术规范》(Q/SY GJX 0212—2012）
16) 《西气东输三线管道工程管道防腐补口补伤技术规范》(Q/SY GJX 0213—2012）
17) 《西气东输三线管道工程穿越工程技术规范》（Q/SY GJX 0214—2012)
18) 《西气东输三线管道工程清管试压技术规范》（Q/SY GJX 0217-2012）
19) 《西气东输三线管道工程水工保护技术规范》(Q/SY GJX 0218—2012）
20) 《西气东输三线管道工程安全与环境监理技术规范》（Q/SY GJX 0219—2012)
21) 《西气东输三线管道工程竣工验收技术规范》（Q/SY GJX 0224—2012)
二、工程概况
1 概要
西气东输三线西段工程起新疆霍尔果斯,止于宁夏中卫。管道总体走向自西北向东南,途经新疆、甘肃、宁夏3个省、自治区，从新疆霍尔果斯—宁夏中卫段与西气东输二线并行.线路长2456km，设计输量300×108m3/a,管径1219mm，设计压力12MPa.具体走向见“西气东输三线西段管道工程线路走向示意图"（图1—1）.
图1—1 西气东输三线西段管道工程线路走向示意图
2 地质、地貌
管道沿线大部分位于天山北麓的冲洪积区及丘陵台地上,地貌类型较复杂。施工时，先进行作业带的平整,然后采取分段沟上焊接，再整体下沟连头的方法进行施工.对于坡度较大山区地段,采取先开挖管沟、平整作业带，再进行沟下焊接的方法进行施工。
三、丘陵、山区地段施工方案
1 作业概述
本标段内有部分缓丘地段,地形起伏不大。
图1—1 2标沿线山区地形
2 施工便道与伴行路修筑
详见 《施工便道与伴行路修筑施工方案》.
3 作业带平整与管沟开挖
3。1 基本措施
3。1。1 施工前,结合现场实际情况,编制具体实施方案，上报业主、监理审批,待合格后，再进行施工。同时组织对作业人员的技术交底,使其掌握管沟长度、深度、底宽、顶宽、边坡系数、弃土堆放位置、支护等措施,以及地下障碍物的位置等，并作好安全知识教育工作.
3.1。2 石方地段,无特殊构筑物都采取松动爆破，机械或人工清沟；公路、铁路、桥梁附近采取机械破碎开挖，配合人工风镐开挖；而民房等重要建筑物附近只允许采取人工风镐开挖。爆破施工时要严格控制炸药的使用量，不得用超量使用炸药，防止对周边山体的稳定进行破坏。
3.2。4 一般土方地段管沟使用挖掘机挖沟，人工清理沟壁、平整沟底；石方地段则先松动爆破成沟，人工清理沟壁、平整沟底.
3。2。5 对石方段管沟，采取超挖200mm，沟下作业前做200mm厚细土垫层.
3。2.6根据实际情况对施工山体提前修筑截水沟等导排水设施,避免雨水浸入坡体而造成滑坡。
3。2.7 石方段管沟爆破详见 《特殊地段开挖、回填及地貌恢复施工技术方案》。
3.2。8 其他相关要求详见《一般地段施工方案》中作业带平整和管沟开挖中相关内容。
3.2 主要施工措施
山区横破地段一般先采用机械修整作业带，然后再使用组装设备流水作业。纵坡地段主要采用大开挖放坡,再进行焊接流水作业。陡坎地段则采用机械或人工直接开挖管沟(尽量不破坏原貌以便后期地貌恢复)，最后使用卷扬机吊装。狭窄山体间管道敷设，需对两侧山体进行削方、平整作业带、修建施工便道和挡土墙的支护设施,确定安全后，再进行机械流水作业。难点地段主要采用沟下焊接或预制吊装方式。
3。2。1土方施工时,主要采用机械开挖。大面积石方段采用松动爆破，再人工清理的方法，较小面积或局部的石方段可使用凿岩机或人工凿岩的方法。
3.2.2 作业带平整时要以管道中心位置为边侧，在开挖出足够的管沟位置后，再向另一侧延伸修筑作业带，修整后设备行走的作业带宽度一般在10m～12m左右，坡度不大于10°，有车辆通过的要加修错车道，每公里一处，长20m×宽6m。
3。2.3横坡地段开挖后的山体、管沟以及堆放的弃土不稳定性，容易出现滑坡、崩塌等危害,特别是在雨季很容易发生.为防止出现以上危害，保证施工安全，减少环境破坏。施工时，在管沟两侧支护挡土板，在松动土下侧或作业带边缘修筑挡土墙。挡土墙形式为上窄下宽的楔形、挡土墙的宽度、高度根据现场情况具体确定，砌筑所用的块石可就近采用爆破出的块石砌筑，砌筑的挡土墙应具有一定的稳定性和坚固性，保证作业带平稳、坚实，无垮塌隐患。纵坡地段详细措施见12.4。2。8和12。4.2。9中相应措施，管沟两侧支护挡土板。具体形式见图3。2—1。
图3.2-1 横坡防护示意图

3。2。4 在对狭窄山体间进行扩宽时，主要采用机械开挖和爆破清理的方法。对开挖出的弃土要采用自卸车运出至山外的临时堆放场地，以保证足够的作业空间。同时对易出现滑坡、崩塌的山体要修建必挡土墙、抗滑柱等必要的防护措施。抗滑柱可用废弃的钢轨搭建。具体形式见图3。2—2.
图3。2—2 挡土墙或抗滑柱防护示意图
3.2。5 开挖或爆破后的山体、管沟两侧可能出现滑坡或落物伤人等危险，为保证施工的安全性（防止滑坡、塌方）,需要准备足够的安全防护设施，所以在横坡、纵坡地段施工时，根据难点段的分布、长度、机组数量和施工计划，必须提前储备适量的安全防护设施以备施工安全保护,如脚手架、竹夹板、安全网等.
图3。2—3 安全防护设施示意图
3。2。6 在由于地势的限制没有放置弃渣的地段,作业带开辟及管沟开挖出的土石方需选择作业带附近比较平坦的地方，征用为临时的堆放场。待管线焊接完成后,进行管沟回填时再倒运回作业带回填管沟.
3。2。7 环境敏感区或地貌恢复较难地段，管材运输主要利用成型后的作业带，不做单独的施工便道。为节约占地，施工作业带为单向通行，不设会车点，施工过程中顺序施工,从内向外一次完成，尽量减少会、错车情况。
4 陡坡管沟开挖
陡坡管沟开挖主要采用机械或人工对管沟开挖,然后使用卷扬机吊装管道.这两种施工方法主要适合距离较短、机械设备无法行走的地段。下面简要介绍两种管沟开挖方法：
4.1 机械挖沟
由挖掘机的爬坡能力较好，在使用坡度大于20°小于25°的地区可使用挖掘机放台挖沟,挖出的弃土堆放在管沟一侧,并修筑挡土墙，防止出现滑坡.具体详图见《一般地段线路施工方案》中：12.4。2。8示意图。管沟开挖成形后,再使用卷扬机吊装。
4.2 人工开挖
作业人员由上向下开挖管沟,挖出的弃土由卷扬机牵引的小车转运到坡顶附近作业带的临时堆土场地。回填由上向下回填,回填一段稳固一段。人工开挖陡坡时,作业人员必须要使用安全带，防止坠落。管沟开挖成形后，使用卷扬机吊装.采取这种施工方法，既可以减少施工的风险，也降低了对环境的破坏。
5 管道组装
山区主线路焊接工艺相同，陡坡地段或预制管段采用熔化极气体保护焊+自保护药芯焊丝半自动焊的焊接工艺。山区、陡坡等难点段的施工应选用技术熟练、经验丰富的焊工,保证焊口的合格率。
5。1 作业带坡度小于20°地区
在小于20°地区,在修筑作业带和施工便道满足条件的地区，90t、70t吊管机进行运布管和组装作业。
根据吊臂最大幅度时的最大起重力矩，布管应选用SB60或DGY70t吊管机，该吊管机吊臂最大幅度时的最大起重能力时70t，能够满足主要规格管道布管要求。同时该设备爬坡能力一般在20°。其他布管、组对和焊接措施见1.10中相关技术措施。
5.2 坡度大于20°的陡坡复杂地区
借鉴以往山区管道施工经验，结合本标段实际情况,我们拟定采用联合吊装布管工艺方法。
5。2.1 先组焊后直接吊装就位
5.2.1。1 对于无法降坡的陡坎，斜面长在20～40m的地段，预先在低点预制2-3联管，吊车在高点，吊管机在低点进行联合吊装就位.
5。2.1.2 根据现场情况,也可以采取吊管机和吊车都在低点联合吊装就位的施工方式.由于本工程单管较重一般在8t左右，所以在使用联合组装时,组装的管线不宜超过3根以上，使用的吊装设备吨位要满足要求,一般使用70t吊管机和50t吊车。
6 质量保证措施
6.1 山区吊管机运布管时，要使用吊带将钢管固定牢固,避免磕、碰损伤防腐层.
6.2 施工中使用的吊钩、钢丝绳、固定的绷带等要采用橡胶、塑料等软物质包裹。
6。3 轻轨布管时，要将使用的卡具、自制小车与防腐管接触部分使用胶皮包裹，并用倒链、吊带固定牢固.
6。4 石方段施工，管沟要回填200mm以上的细土.同时两侧的管沟、山体侧壁石块与欲坠
石要清理干净。
6.5 管材堆放、安装要远离挖掘、爆破作业区，若附近有爆破作业，必须使用细土砂袋或毛毡包裹，厚度一般在50mm以上。
6.6 设备行走时要由专人指挥，及时躲避地上、地下建筑物。对于已修建好的挡土墙、护坡等设施，设备行走时要与其保持2m以上的距离.
6。7 缩短管沟回填与管道组装的间隔时间,做到完成一段回填一段,以保证管道的安全。
6。8 陡坡回填要使用石笼稳固底部，原土回填要每300mm逐步夯实，避免出现沉降或水土流失冲刷管道.
7 HSE措施
7。1 山区作业为预防滑坡、崩塌风险要采取头部削方减载、削坡降低坡度、坡脚堆载、支挡、锚固反压、掏空回填支撑等必要的防护措施，具体如下：
1) 清除危岩。对局部裂隙大、分割面明显的岩土，人工或小爆破清除。
2) 对于仅在雨后才有坠石、剥落和小型崩塌的地段,可在坡脚或半坡上设置拦截构筑物。如设置落石平台和落石槽以停积崩塌物质，修建挡石墙以拦坠石，主要利用利用废钢轨、钢钎及纲丝等编制钢轨或钢钎棚栏。
3) 在岩石突出或不稳定的大孤石下面修建支柱、支挡墙或用废钢轨支撑。
4) 在易风化剥落的边坡地段，修建护墙,对缓坡进行水泥护坡等。一般边坡均可采用。
5) 对坡体中的裂隙、缝、空洞，可用片石填补空洞,水泥沙浆沟缝等以防止裂隙、缝、洞的进一步发展.
6) 危石孤石突出的山嘴以及坡体风化破碎的地段，采用刷坡技术放缓边坡。
7) 在有水活动的地段,布置排水构筑物，以进行拦截与疏导。
7.2 当山体坡度大于20º时，严禁设备爬行，施工机具和材料由卷扬机进行牵引。
7。3 卷扬机操作要严格遵守《卷扬机安全操作规程》，且要设置专人指挥，每次适用前要严格对卷扬机、钢丝绳等各项进行安全检查，保证其安全性能良好.
7.4 在小于20º的山坡作业时，所有停留设备或机具底部必须使用楔木等固定防滑措施.设备停放或维修时，必须停放在平坦地带,且选址要合理,尽量避免停放在低洼或山坡地段。
7。5 沟边作业的设备，必须距沟边2m以上的范围进行行驶和作业。存在较大隐患地段，必须在采取必要的防护措施后，再进行施工。
7。6 设备搬迁或行进作业过程中，要有专人指挥.
7。7 设备爬坡时，严禁换挡，在设备的下坡方向上严禁站人或作业。
7。8 山区施工时,山顶或山底的堆管场位置要选址合理,避免在低洼地段等易发生洪灾的地段。同时管堆要牢固，并设有警示标识。
7。9 山区地段焊接时,要对完成的管段采取压土或回填等稳固措施,防止发生串管现象。
7。10 雨季设备严禁在斜坡进行作业，待作业带晒干、土层稳定后才可进行作业。
